Манометр

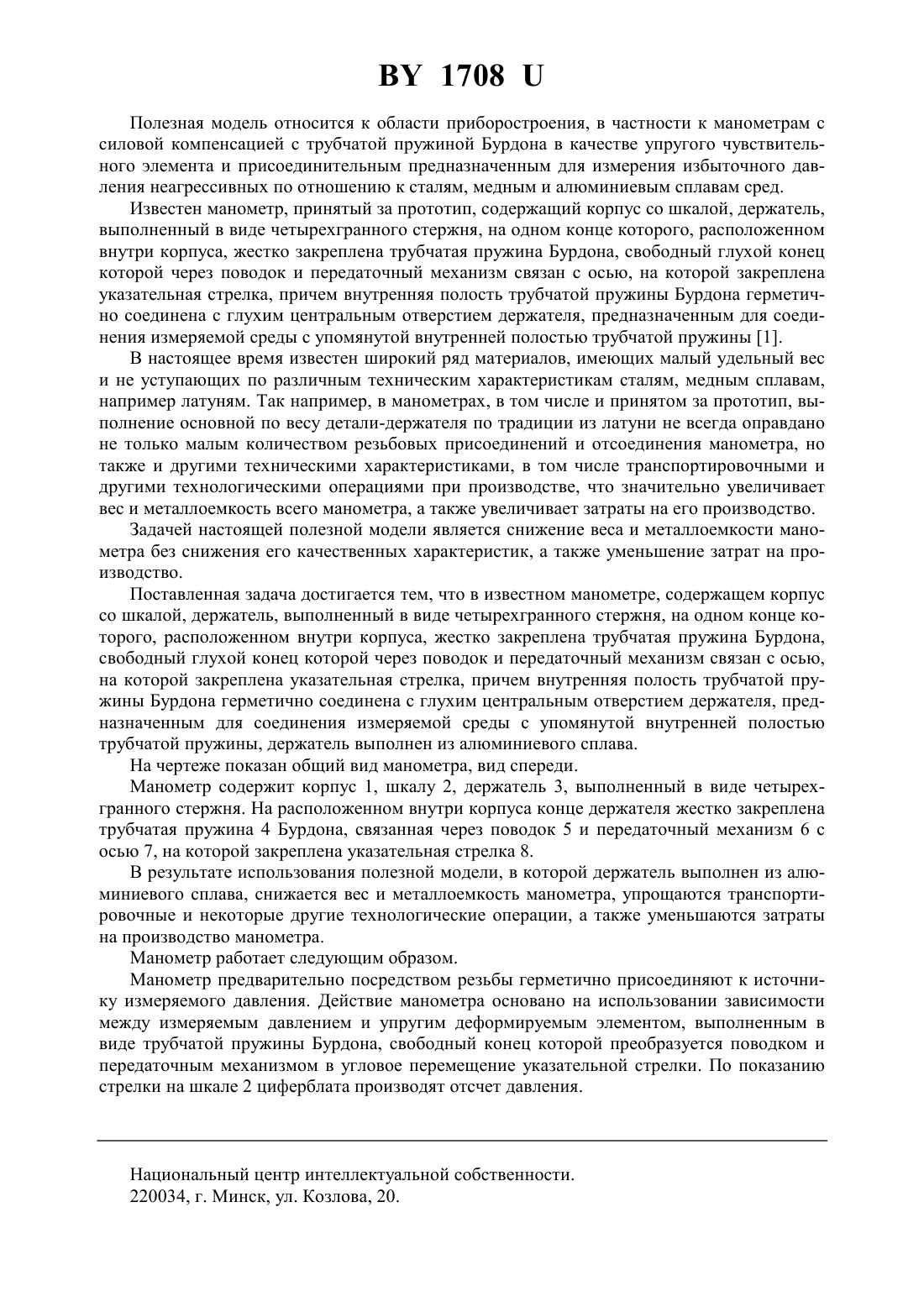

(71) Заявитель Камоцкий Сергей Васильевич(72) Автор Камоцкий Сергей Васильевич(73) Патентообладатель Камоцкий Сергей Васильевич(57) 1. Манометр, содержащий корпус со шкалой, держатель, выполненный в виде четырехгранного стержня, на одном конце которого, расположенном внутри корпуса, жестко закреплена трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплена указательная стрелка, причем внутренняя полость трубчатой пружины Бурдона герметично соединена с глухим центральным отверстием держателя, предназначенным для соединения измеряемой среды с упомянутой внутренней полостью трубчатой пружины, отличающийся тем, что держатель выполнен из алюминиевого сплава. 1708 Полезная модель относится к области приборостроения, в частности к манометрам с силовой компенсацией с трубчатой пружиной Бурдона в качестве упругого чувствительного элемента и присоединительным предназначенным для измерения избыточного давления неагрессивных по отношению к сталям, медным и алюминиевым сплавам сред. Известен манометр, принятый за прототип, содержащий корпус со шкалой, держатель,выполненный в виде четырехгранного стержня, на одном конце которого, расположенном внутри корпуса, жестко закреплена трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплена указательная стрелка, причем внутренняя полость трубчатой пружины Бурдона герметично соединена с глухим центральным отверстием держателя, предназначенным для соединения измеряемой среды с упомянутой внутренней полостью трубчатой пружины 1. В настоящее время известен широкий ряд материалов, имеющих малый удельный вес и не уступающих по различным техническим характеристикам сталям, медным сплавам,например латуням. Так например, в манометрах, в том числе и принятом за прототип, выполнение основной по весу детали-держателя по традиции из латуни не всегда оправдано не только малым количеством резьбовых присоединений и отсоединения манометра, но также и другими техническими характеристиками, в том числе транспортировочными и другими технологическими операциями при производстве, что значительно увеличивает вес и металлоемкость всего манометра, а также увеличивает затраты на его производство. Задачей настоящей полезной модели является снижение веса и металлоемкости манометра без снижения его качественных характеристик, а также уменьшение затрат на производство. Поставленная задача достигается тем, что в известном манометре, содержащем корпус со шкалой, держатель, выполненный в виде четырехгранного стержня, на одном конце которого, расположенном внутри корпуса, жестко закреплена трубчатая пружина Бурдона,свободный глухой конец которой через поводок и передаточный механизм связан с осью,на которой закреплена указательная стрелка, причем внутренняя полость трубчатой пружины Бурдона герметично соединена с глухим центральным отверстием держателя, предназначенным для соединения измеряемой среды с упомянутой внутренней полостью трубчатой пружины, держатель выполнен из алюминиевого сплава. На чертеже показан общий вид манометра, вид спереди. Манометр содержит корпус 1, шкалу 2, держатель 3, выполненный в виде четырехгранного стержня. На расположенном внутри корпуса конце держателя жестко закреплена трубчатая пружина 4 Бурдона, связанная через поводок 5 и передаточный механизм 6 с осью 7, на которой закреплена указательная стрелка 8. В результате использования полезной модели, в которой держатель выполнен из алюминиевого сплава, снижается вес и металлоемкость манометра, упрощаются транспортировочные и некоторые другие технологические операции, а также уменьшаются затраты на производство манометра. Манометр работает следующим образом. Манометр предварительно посредством резьбы герметично присоединяют к источнику измеряемого давления. Действие манометра основано на использовании зависимости между измеряемым давлением и упругим деформируемым элементом, выполненным в виде трубчатой пружины Бурдона, свободный конец которой преобразуется поводком и передаточным механизмом в угловое перемещение указательной стрелки. По показанию стрелки на шкале 2 циферблата производят отсчет давления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
