F22B 33/18 — комбинации паровых котлов с другими устройствами
Способ снижения вредных газовых выбросов в атмосферу, образующихся при работе систем вентиляции здания, вентиляции его внутренней и наружной канализационной сети и автономной системы теплоснабжения здания
Номер патента: 18368
Опубликовано: 30.06.2014
Авторы: Кащеев Владимир Петрович, Жидович Иван Станиславович, Кащеева Ольга Владимировна, Сачков Андрей Анатольевич, Сорокин Владимир Николаевич
МПК: F22B 33/18, B01F 3/02, B01F 3/22...
Метки: выбросов, внутренней, вентиляции, способ, работе, вредных, системы, атмосферу, теплоснабжения, газовых, здания, канализационной, сети, автономной, наружной, снижения, образующихся, систем
Текст:
...и пахучих веществ подают в топку котла для нейтрализации. При меньшей температуре процесс регенерации происходит слишком медленно, а при большей нужно использовать дорогостоящие устройства. На фигуре показана принципиальная схема реализации предлагаемого способа и устройства на его основе. Схема включает котельную 1 с водогрейными котлами, линию подачи 2 дымовых газов этой котельной 1 в сборную емкость 3 для газообразных выбросов, систему...
Теплоэнергетическая установка с комплексной системой глубокой утилизации теплоты и снижения вредных выбросов
Номер патента: U 8154
Опубликовано: 30.04.2012
Авторы: Сорокин Владимир Николаевич, Пронкевич Елена Васильевна, Кащеева Ольга Владимировна, Кащеев Владимир Петрович, Жидович Иван Станиславович
МПК: F22B 33/18, B01F 3/02, B01F 3/22...
Метки: глубокой, установка, комплексной, утилизации, выбросов, системой, вредных, снижения, теплоэнергетическая, теплоты
Текст:
...не портит его вид, стоит дешево. В прототипе же у котельной должна быть высокая дымовая труба. Если используемая котельная - крышная (то есть на чердаке здания находится котельная-автомат, как это принято на Западе), то высокую дымовую трубу не всегда можно соорудить в городе при плотной застройке, к тому же такая труба стоит дорого. На фигуре показана принципиальная схема реализации предлагаемого устройства. Схема включает котельную 1 с...
Установка для утилизации тепла
Номер патента: 5847
Опубликовано: 30.12.2003
Авторы: Шаповал Иван Федорович, Юрша Иосиф Антонович, Лангов Валерий Валентинович, Курбатов Альберт Иванович, Гудымов Эрнест Андреевич, Мизюк Владимир Сергеевич, Родионов Борис Николаевич
МПК: F22B 33/18
Метки: утилизации, тепла, установка
Текст:
...и снижению ее экономичности. То есть создание обводного газохода ничего не дает и для снижения аэродинамического сопротивления. Задачей изобретения является повышение экономичности установки для утилизации тепла. 2 5847 1 Для решения поставленной задачи в установке для утилизации тепла, содержащей конвективную шахту с испарительной и пароперегревательной поверхностями, причем испарительная поверхность разбита на пакеты, дымосос, газоход от...

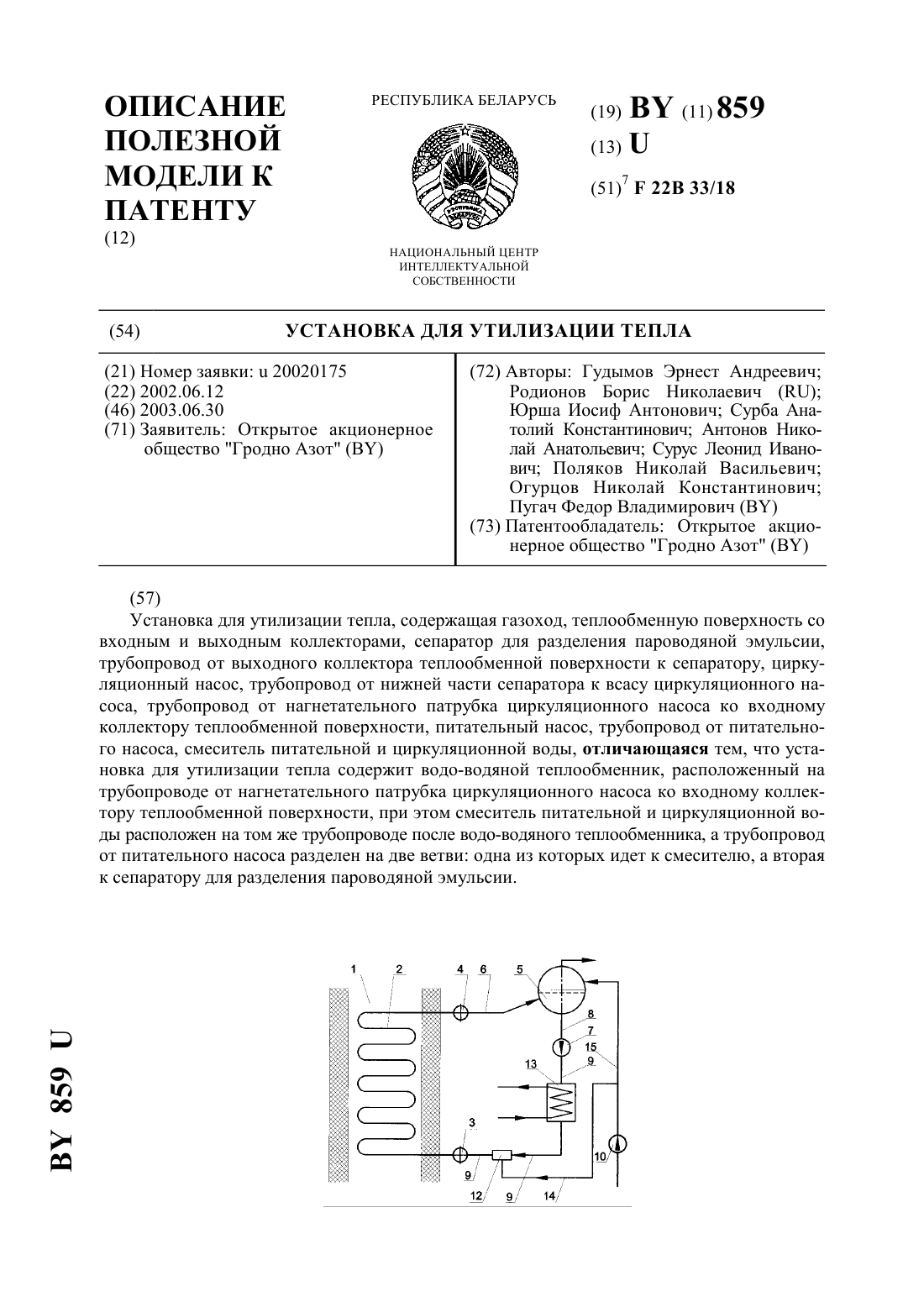

Установка для утилизации тепла
Номер патента: U 859
Опубликовано: 30.06.2003
Авторы: Гудымов Эрнест Андреевич, Юрша Иосиф Антонович, Пугач Федор Владимирович, Сурба Анатолий Константинович, Огурцов Николай Константинович, Сурус Леонид Иванович, Родионов Борис Николаевич, Поляков Николай Васильевич, Антонов Николай Анатольевич
МПК: F22B 33/18
Метки: тепла, установка, утилизации
Текст:
...смеситель расположен на трубопроводе от сепаратора к циркуляционному насосу 2. Эта теплоутилизационная установка также обладает низкой надежностью в работе,особенно при получении пара низкого давления. 2 859 Вследствие того, что установка для утилизации тепла содержит экономайзер для подогрева питательной воды со входным и выходным коллекторами, трубопровод от выходного коллектора экономайзера к смесителю, а трубопровод от...
Газогенераторный котел-утилизатор
Номер патента: 2381
Опубликовано: 30.09.1998
Авторы: Воронков Владимир Иванович, Галюжин Сергей Данилович
МПК: F22B 33/18, C10J 3/86
Метки: газогенераторный, котел-утилизатор
Текст:
...котлаутилизатора. Газогенераторный котел-утилизатор состоит из газогенератора 1 и котла 2, который установлен выше газогенератора 1. Верхняя часть газогенератора выполнена в виде цилиндра 3, а нижняя - в виде усеченного конуса 4. На верхней крышке цилиндра 3 установлен бункер 5 для твердого топлива с герметичным питателем 6. В верхней части цилиндра 3 расположен люк с герметичной крышкой 7, а выше люка внутри цилиндра 3 установлены съемные...

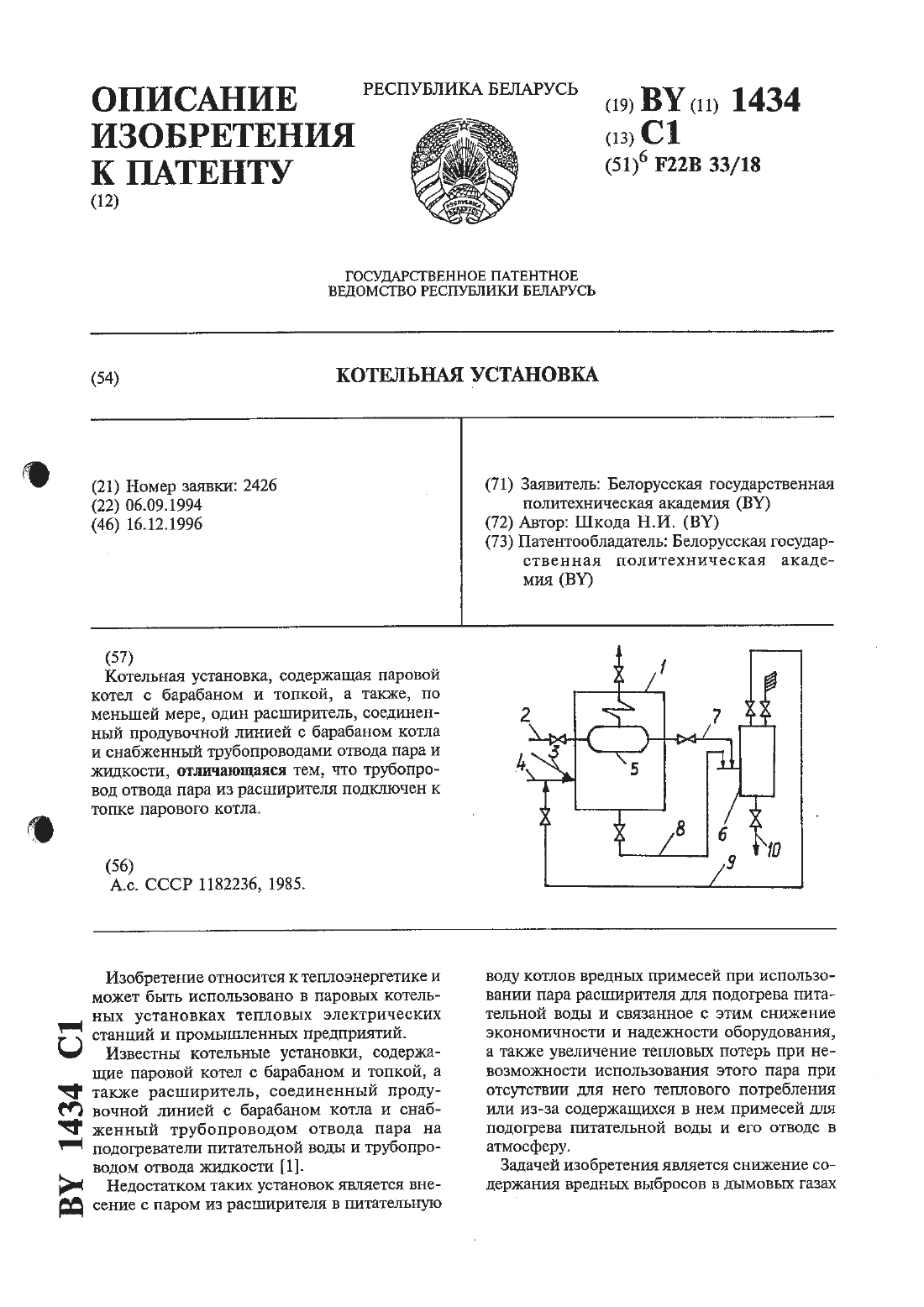

Котельная установка
Номер патента: 1434
Опубликовано: 16.12.1996
Автор: Шкода Николай Иванович
МПК: F22B 33/18
Текст:
...котла 0,5 И образования в расширителе, согласно расчета, О,15 пара от расхода питательной воды на котел снижение образования окислов азота в топке котла составит 35 или в 2 раза на 2 вводимого пара в пределах от 2 до 8 от массы подаваемого воздуха, что снижает выброс окислов азота при использовании изобретения с 0,7 до 0,45 г/мз.Второй технический результат от использования изобретения повышение экономичности и надежности оборудования...
