Каменная колонна

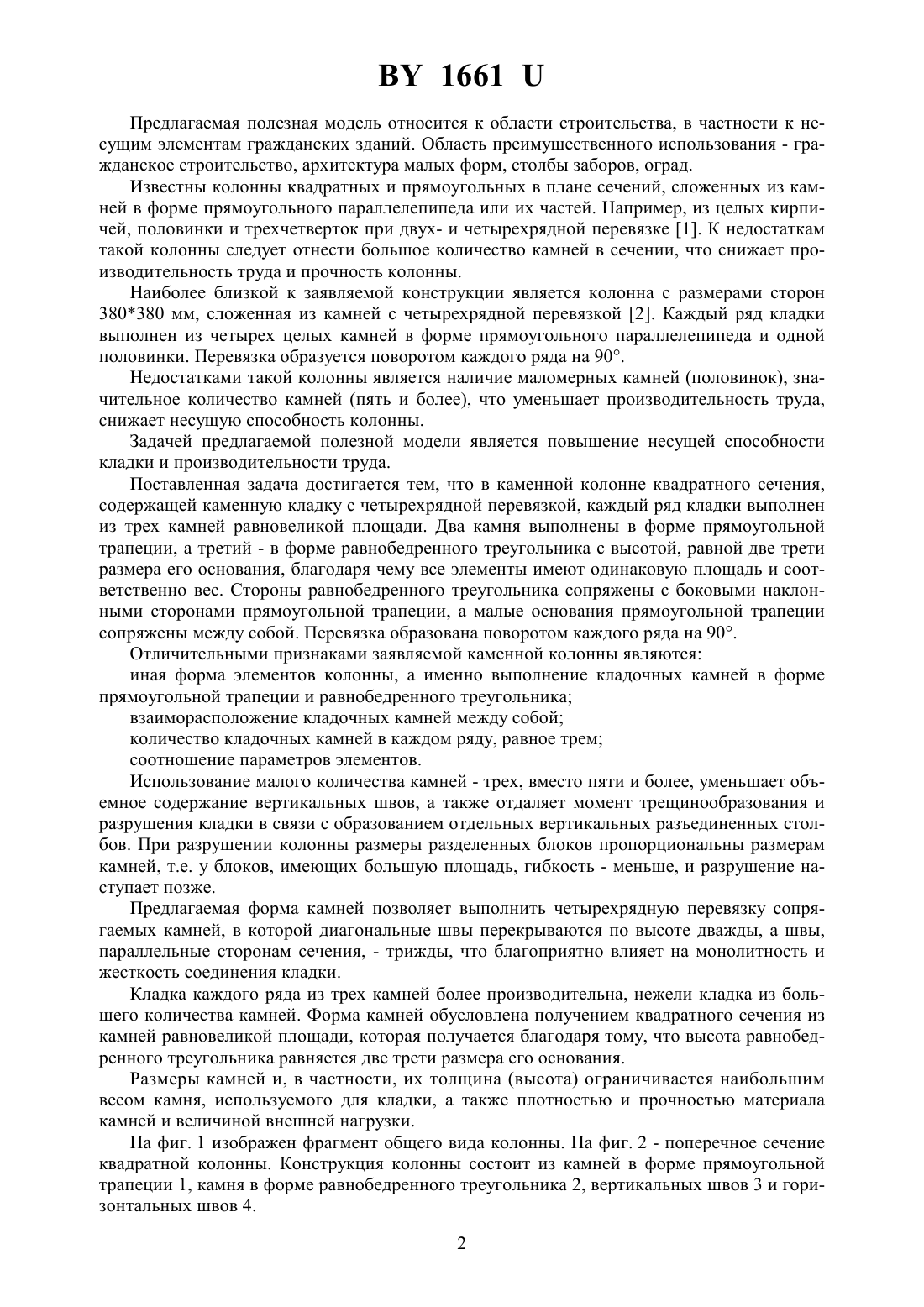

(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Хаткевич Александр Михайлович Атрахимович Вадим Иванович Аражи Халед Ракан(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каменная колонна квадратного сечения, содержащая каменную кладку с четырехрядной перевязкой, образованной поворотом каждого ряда на 90, отличающаяся тем, что каждый ряд кладки выполнен из трех камней равновеликой площади, из них два камня выполнены в форме прямоугольной трапеции, а третий - в форме равнобедренного треугольника с высотой, равной две трети размера его основания, при этом стороны равнобедренного треугольника сопряжены с боковыми наклонными сторонами прямоугольной трапеции, а малые основания прямоугольной трапеции сопряжены между собой. 1661 Предлагаемая полезная модель относится к области строительства, в частности к несущим элементам гражданских зданий. Область преимущественного использования - гражданское строительство, архитектура малых форм, столбы заборов, оград. Известны колонны квадратных и прямоугольных в плане сечений, сложенных из камней в форме прямоугольного параллелепипеда или их частей. Например, из целых кирпичей, половинки и трехчетверток при двух- и четырехрядной перевязке 1. К недостаткам такой колонны следует отнести большое количество камней в сечении, что снижает производительность труда и прочность колонны. Наиболее близкой к заявляемой конструкции является колонна с размерами сторон 380380 мм, сложенная из камней с четырехрядной перевязкой 2. Каждый ряд кладки выполнен из четырех целых камней в форме прямоугольного параллелепипеда и одной половинки. Перевязка образуется поворотом каждого ряда на 90. Недостатками такой колонны является наличие маломерных камней (половинок), значительное количество камней (пять и более), что уменьшает производительность труда,снижает несущую способность колонны. Задачей предлагаемой полезной модели является повышение несущей способности кладки и производительности труда. Поставленная задача достигается тем, что в каменной колонне квадратного сечения,содержащей каменную кладку с четырехрядной перевязкой, каждый ряд кладки выполнен из трех камней равновеликой площади. Два камня выполнены в форме прямоугольной трапеции, а третий - в форме равнобедренного треугольника с высотой, равной две трети размера его основания, благодаря чему все элементы имеют одинаковую площадь и соответственно вес. Стороны равнобедренного треугольника сопряжены с боковыми наклонными сторонами прямоугольной трапеции, а малые основания прямоугольной трапеции сопряжены между собой. Перевязка образована поворотом каждого ряда на 90. Отличительными признаками заявляемой каменной колонны являются иная форма элементов колонны, а именно выполнение кладочных камней в форме прямоугольной трапеции и равнобедренного треугольника взаиморасположение кладочных камней между собой количество кладочных камней в каждом ряду, равное трем соотношение параметров элементов. Использование малого количества камней - трех, вместо пяти и более, уменьшает объемное содержание вертикальных швов, а также отдаляет момент трещинообразования и разрушения кладки в связи с образованием отдельных вертикальных разъединенных столбов. При разрушении колонны размеры разделенных блоков пропорциональны размерам камней, т.е. у блоков, имеющих большую площадь, гибкость - меньше, и разрушение наступает позже. Предлагаемая форма камней позволяет выполнить четырехрядную перевязку сопрягаемых камней, в которой диагональные швы перекрываются по высоте дважды, а швы,параллельные сторонам сечения, - трижды, что благоприятно влияет на монолитность и жесткость соединения кладки. Кладка каждого ряда из трех камней более производительна, нежели кладка из большего количества камней. Форма камней обусловлена получением квадратного сечения из камней равновеликой площади, которая получается благодаря тому, что высота равнобедренного треугольника равняется две трети размера его основания. Размеры камней и, в частности, их толщина (высота) ограничивается наибольшим весом камня, используемого для кладки, а также плотностью и прочностью материала камней и величиной внешней нагрузки. На фиг. 1 изображен фрагмент общего вида колонны. На фиг. 2 - поперечное сечение квадратной колонны. Конструкция колонны состоит из камней в форме прямоугольной трапеции 1, камня в форме равнобедренного треугольника 2, вертикальных швов 3 и горизонтальных швов 4. 2 1661 Предлагаемая конструкция колонны изготавливается на строительной площадке. Раскладка камней 1, 2 выполняется по схеме на фиг. 2. Камни в форме прямоугольной трапеции 1 сопрягают малыми основаниями с заполнением вертикального шва 3 раствором. Камень в форме равнобедренного треугольника 2 вставляется с заполнением вертикального шва 3 между камнями в форме прямоугольной трапеции 1. Каждый последующий ряд кладки образуется поворотом 1, 2 на угол 90 после нанесения раствора на предыдущий ряд с получением горизонтального шва 4. В горизонтальных швах 4 возможна установка косвенной арматуры в случае необходимости дальнейшего повышения ее несущей способности. Таким образом, использование заявляемой каменной колонны позволит получать несущую способность выше, чем при использовании известных колонн такого же сечения,снизить трудозатраты при возведении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
