Профилирующий ролик для нанесения периодического профиля на проволоку

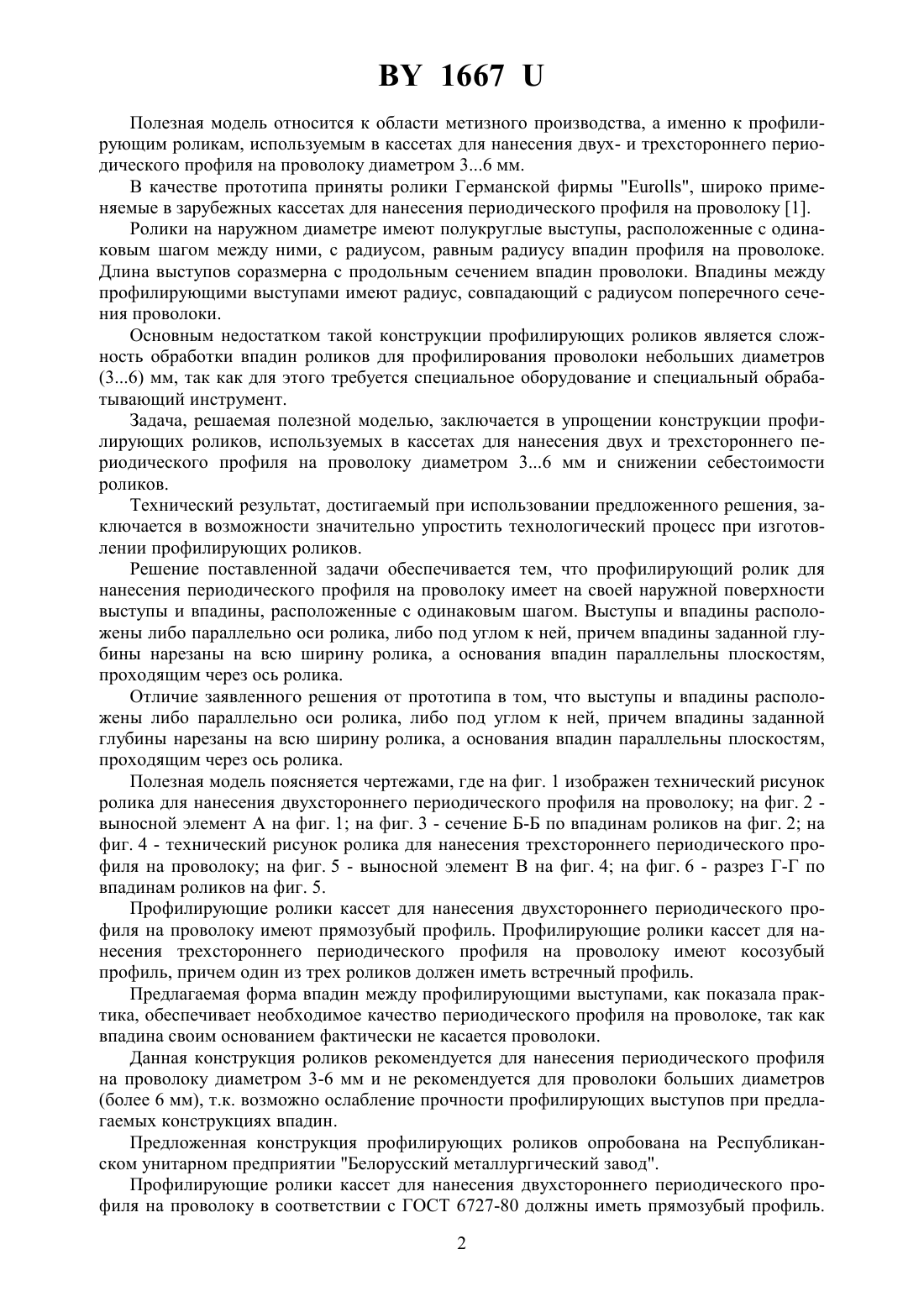

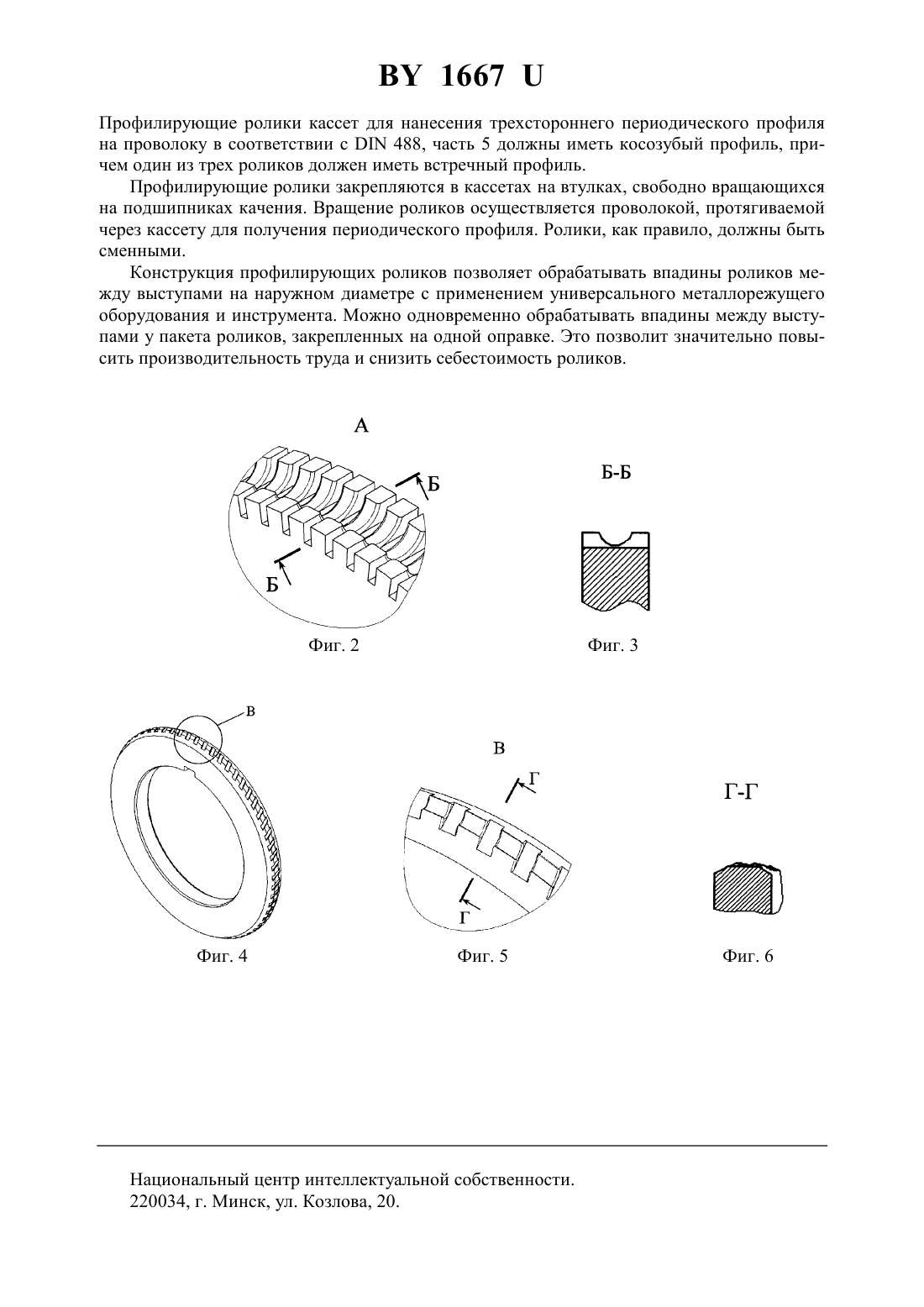

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОФИЛИРУЮЩИЙ РОЛИК ДЛЯ НАНЕСЕНИЯ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ НА ПРОВОЛОКУ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Томшин Михаил Александрович Абитоцкий Владимир Григорьевич Кожевников Александр Георгиевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Профилирующий ролик для нанесения периодического профиля на проволоку, имеющий на своей наружной поверхности выступы и впадины, расположенные с одинаковым шагом, отличающийся тем, что выступы и впадины расположены либо параллельно оси ролика, либо под углом к ней, причем впадины заданной глубины нарезаны на всю ширину ролика, а основания впадин параллельны плоскостям, проходящим через ось ролика.(56) 1. Проспект Германской фирмы(прототип). 1667 Полезная модель относится к области метизного производства, а именно к профилирующим роликам, используемым в кассетах для нанесения двух- и трехстороннего периодического профиля на проволоку диаметром 36 мм. В качестве прототипа приняты ролики Германской фирмы , широко применяемые в зарубежных кассетах для нанесения периодического профиля на проволоку 1. Ролики на наружном диаметре имеют полукруглые выступы, расположенные с одинаковым шагом между ними, с радиусом, равным радиусу впадин профиля на проволоке. Длина выступов соразмерна с продольным сечением впадин проволоки. Впадины между профилирующими выступами имеют радиус, совпадающий с радиусом поперечного сечения проволоки. Основным недостатком такой конструкции профилирующих роликов является сложность обработки впадин роликов для профилирования проволоки небольших диаметров(36) мм, так как для этого требуется специальное оборудование и специальный обрабатывающий инструмент. Задача, решаемая полезной моделью, заключается в упрощении конструкции профилирующих роликов, используемых в кассетах для нанесения двух и трехстороннего периодического профиля на проволоку диаметром 36 мм и снижении себестоимости роликов. Технический результат, достигаемый при использовании предложенного решения, заключается в возможности значительно упростить технологический процесс при изготовлении профилирующих роликов. Решение поставленной задачи обеспечивается тем, что профилирующий ролик для нанесения периодического профиля на проволоку имеет на своей наружной поверхности выступы и впадины, расположенные с одинаковым шагом. Выступы и впадины расположены либо параллельно оси ролика, либо под углом к ней, причем впадины заданной глубины нарезаны на всю ширину ролика, а основания впадин параллельны плоскостям,проходящим через ось ролика. Отличие заявленного решения от прототипа в том, что выступы и впадины расположены либо параллельно оси ролика, либо под углом к ней, причем впадины заданной глубины нарезаны на всю ширину ролика, а основания впадин параллельны плоскостям,проходящим через ось ролика. Полезная модель поясняется чертежами, где на фиг. 1 изображен технический рисунок ролика для нанесения двухстороннего периодического профиля на проволоку на фиг. 2 выносной элемент А на фиг. 1 на фиг. 3 - сечение Б-Б по впадинам роликов на фиг. 2 на фиг. 4 - технический рисунок ролика для нанесения трехстороннего периодического профиля на проволоку на фиг. 5 - выносной элемент В на фиг. 4 на фиг. 6 - разрез Г-Г по впадинам роликов на фиг. 5. Профилирующие ролики кассет для нанесения двухстороннего периодического профиля на проволоку имеют прямозубый профиль. Профилирующие ролики кассет для нанесения трехстороннего периодического профиля на проволоку имеют косозубый профиль, причем один из трех роликов должен иметь встречный профиль. Предлагаемая форма впадин между профилирующими выступами, как показала практика, обеспечивает необходимое качество периодического профиля на проволоке, так как впадина своим основанием фактически не касается проволоки. Данная конструкция роликов рекомендуется для нанесения периодического профиля на проволоку диаметром 3-6 мм и не рекомендуется для проволоки больших диаметров(более 6 мм), т.к. возможно ослабление прочности профилирующих выступов при предлагаемых конструкциях впадин. Предложенная конструкция профилирующих роликов опробована на Республиканском унитарном предприятии Белорусский металлургический завод. Профилирующие ролики кассет для нанесения двухстороннего периодического профиля на проволоку в соответствии с ГОСТ 6727-80 должны иметь прямозубый профиль. 2 1667 Профилирующие ролики кассет для нанесения трехстороннего периодического профиля на проволоку в соответствии с 488, часть 5 должны иметь косозубый профиль, причем один из трех роликов должен иметь встречный профиль. Профилирующие ролики закрепляются в кассетах на втулках, свободно вращающихся на подшипниках качения. Вращение роликов осуществляется проволокой, протягиваемой через кассету для получения периодического профиля. Ролики, как правило, должны быть сменными. Конструкция профилирующих роликов позволяет обрабатывать впадины роликов между выступами на наружном диаметре с применением универсального металлорежущего оборудования и инструмента. Можно одновременно обрабатывать впадины между выступами у пакета роликов, закрепленных на одной оправке. Это позволит значительно повысить производительность труда и снизить себестоимость роликов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
