Арматурный стержень периодического профиля

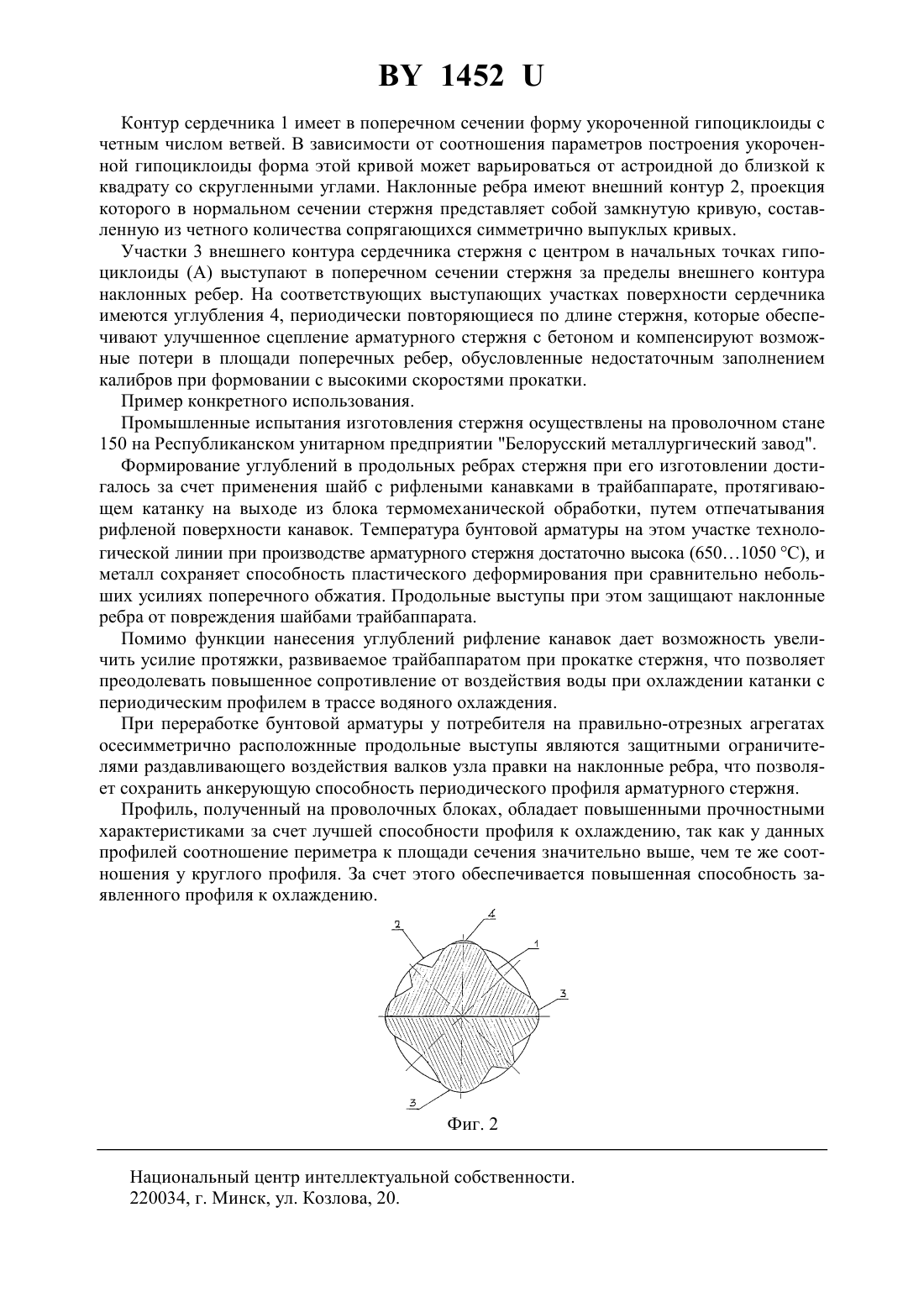

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АРМАТУРНЫЙ СТЕРЖЕНЬ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ(71) Заявители Республиканское унитарное предприятие Белорусский металлургический заводГосударственное унитарное предприятие Научно-исследовательский проектно-конструкторский и технологический институт бетона и железобетона(72) Авторы Тихонов Игорь Николаевич Судаков Геральд Николаевич Мешков Владимир ЗусьевичАндрианов Николай Викторович Бондаренко Александр Николаевич Маточкин Виктор Аркадьевич Тищенко Владимир Андреевич(73) Патентообладатели Республиканское унитарное предприятие Белорусский металлургический заводГосударственное унитарное предприятие Научно-исследовательский проектноконструкторский и технологический институт бетона и железобетона(57) 1. Арматурный стержень периодического профиля, содержащий сердечник с внешним контуром в форме укороченной гипоциклоиды с четным числом ветвей и расположенные на его поверхности наклонные ребра, отличающийся тем, что участки контура поверхности сердечника стержня с центрами в начальных точках гипоциклоиды выступают в поперечном сечении стержня за пределы внешнего контура наклонных ребер, и на выступающих участках поверхности сердечника имеются углубления, периодически повторяющиеся по длине стержня. 2. Арматурный стержень по п. 1, отличающийся тем, что два противоположных продольных ребра имеют углубления, периодически повторяющиеся по длине стержня. 3. Арматурный стержень по п. 1 или 2, отличающийся тем, что грани сердечника стержня имеют углубления величиной 0,00,35 а, где а - ширина грани.(56) 1.2015270 С 1, 30.06.1994 // Бюл.12 (прототип). Полезная модель относится к области металлургии, в частности к прокатному производству, а точнее к конструкции арматурного стержня мелких диаметров, предназначенных преимущественно для армирования железобетонных конструкций в строительстве. В качестве прототипа принят арматурный стержень периодического профиля 1, содержащий сердечник и расположенные на его поверхности наклонные ребра, внешний контур сердечника в сечении образован сочетанием четного количества симметричных кривых. Кривые, образующие внешний контур сердечника, выполнены в форме укороченной гипоциклоиды с четным числом ветвей. Недостатком прототипа является то, что он не обеспечивает достаточного сцепления с бетоном. При производстве арматурной стали сложно высококачественно произвести термомеханическую обработку бунтовой арматуры мелких диаметров из-за большого торможения ее водой при высоких скоростях прокатки. При этом шайбы трайбаппарата прокатного стана с овальными канавками, имеющими гладкую поверхность, проскальзывая по поверхности арматурного стержня, не выполняют функции тянущего устройства,необходимые для эффективного транспортирования при термомеханическом упрочнении водой катанки с периодическим профилем. Увеличение усилия прижатия валков трайбаппарата на профиль для повышения тянущего усилия невозможно, т.к. ведет к деформации геометрических размеров профиля в валках трайбаппарата. Задача, решаемая полезной моделью, состоит в создании арматурного стержня улучшенного качества, более технологичного при его производстве, правке на правильноотрезных агрегатах для бунтовой арматуры у потребителя и отвечающего требованиям потребителя. Технический результат, полученный при использовании полезной модели, состоит в улучшении способности профиля к охлаждению при его производстве и в улучшении сцепления и работы стержня с бетоном при эксплуатации стержня. Решение поставленной задачи обеспечивается тем, что арматурный стержень периодического профиля содержит сердечник с внешним контуром в форме укороченной гипоциклоиды с четным числом ветвей и расположенные на его поверхности наклонные ребра. Согласно полезной модели, участки контура поверхности сердечника стержня с центрами в начальных точках гипоциклоиды выступают в поперечном сечении стержня за пределы внешнего контура наклонных ребер, и на выступающих участках поверхности сердечника имеются углубления, периодически повторяющиеся по длине стержня. Причем два противоположных продольных ребра могут иметь углубления, периодически повторяющиеся по длине стержня, а грани сердечника стержня могут иметь углубления величиной 0,00,35 а, где а - ширина грани. Отличие заявленного решения от прототипа в том, что участки контура поверхности сердечника стержня с центрами в начальных точках гипоциклоиды выступают в поперечном сечении стержня за пределы внешнего контура наклонных ребер, и на выступающих участках поверхности сердечника имеются углубления, периодически повторяющиеся по длине стержня. Причем два противоположных продольных ребра могут иметь углубления,периодически повторяющиеся по длине стержня, а грани сердечника стержня могут иметь углубления величиной 0,00,35 а, где а -ширина грани. Полезная модель поясняется чертежами, где на фиг. 1 изображен арматурный стержень периодического профиля, а на фиг. 2 - его поперечное сечение по А-А на фиг. 1. 2 1452 Контур сердечника 1 имеет в поперечном сечении форму укороченной гипоциклоиды с четным числом ветвей. В зависимости от соотношения параметров построения укороченной гипоциклоиды форма этой кривой может варьироваться от астроидной до близкой к квадрату со скругленными углами. Наклонные ребра имеют внешний контур 2, проекция которого в нормальном сечении стержня представляет собой замкнутую кривую, составленную из четного количества сопрягающихся симметрично выпуклых кривых. Участки 3 внешнего контура сердечника стержня с центром в начальных точках гипоциклоиды (А) выступают в поперечном сечении стержня за пределы внешнего контура наклонных ребер. На соответствующих выступающих участках поверхности сердечника имеются углубления 4, периодически повторяющиеся по длине стержня, которые обеспечивают улучшенное сцепление арматурного стержня с бетоном и компенсируют возможные потери в площади поперечных ребер, обусловленные недостаточным заполнением калибров при формовании с высокими скоростями прокатки. Пример конкретного использования. Промышленные испытания изготовления стержня осуществлены на проволочном стане 150 на Республиканском унитарном предприятии Белорусский металлургический завод. Формирование углублений в продольных ребрах стержня при его изготовлении достигалось за счет применения шайб с рифлеными канавками в трайбаппарате, протягивающем катанку на выходе из блока термомеханической обработки, путем отпечатывания рифленой поверхности канавок. Температура бунтовой арматуры на этом участке технологической линии при производстве арматурного стержня достаточно высока (6501050 С), и металл сохраняет способность пластического деформирования при сравнительно небольших усилиях поперечного обжатия. Продольные выступы при этом защищают наклонные ребра от повреждения шайбами трайбаппарата. Помимо функции нанесения углублений рифление канавок дает возможность увеличить усилие протяжки, развиваемое трайбаппаратом при прокатке стержня, что позволяет преодолевать повышенное сопротивление от воздействия воды при охлаждении катанки с периодическим профилем в трассе водяного охлаждения. При переработке бунтовой арматуры у потребителя на правильно-отрезных агрегатах осесимметрично расположнные продольные выступы являются защитными ограничителями раздавливающего воздействия валков узла правки на наклонные ребра, что позволяет сохранить анкерующую способность периодического профиля арматурного стержня. Профиль, полученный на проволочных блоках, обладает повышенными прочностными характеристиками за счет лучшей способности профиля к охлаждению, так как у данных профилей соотношение периметра к площади сечения значительно выше, чем те же соотношения у круглого профиля. За счет этого обеспечивается повышенная способность заявленного профиля к охлаждению. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
