Установка для испытания тороидальных неметаллических изделий

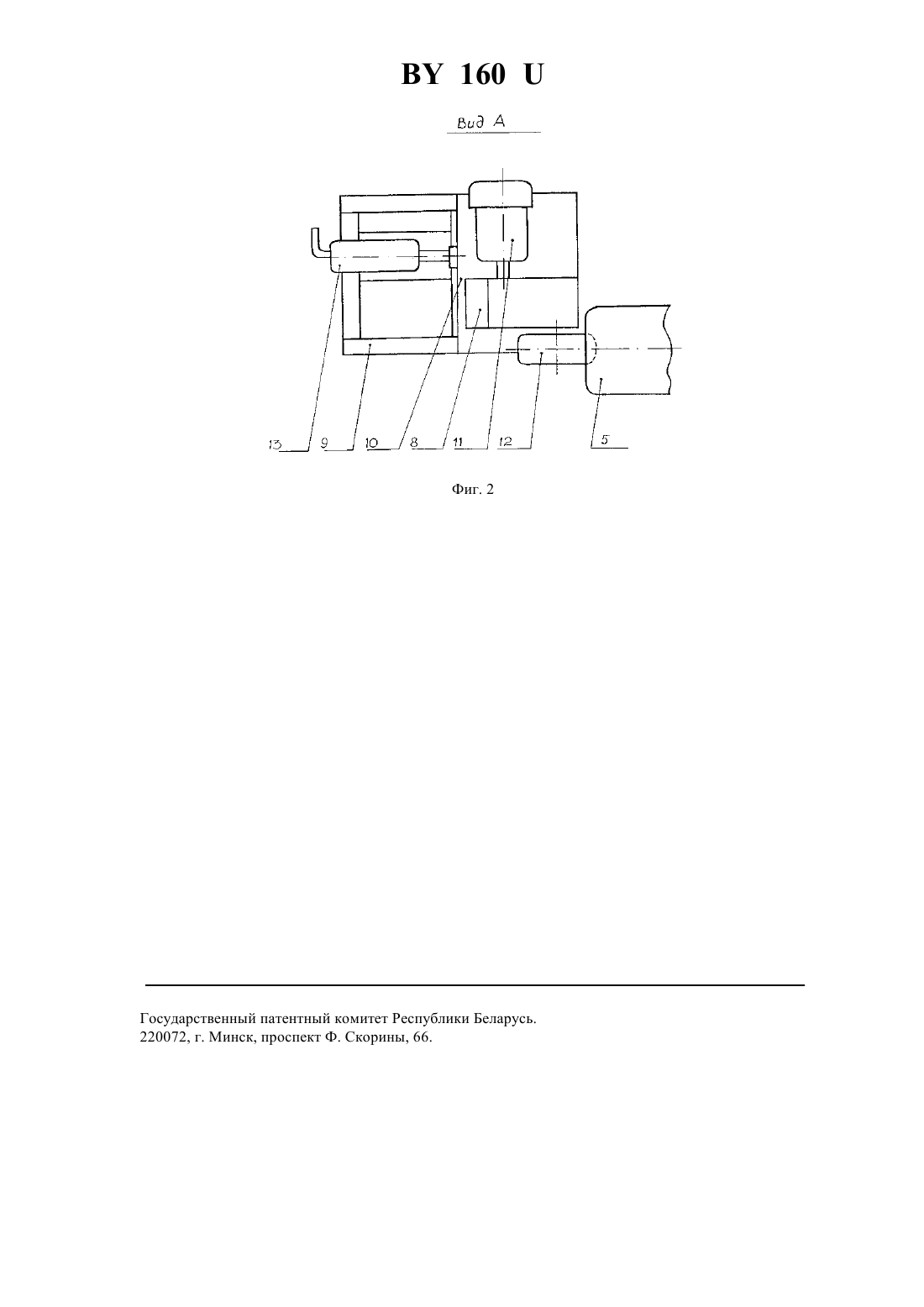

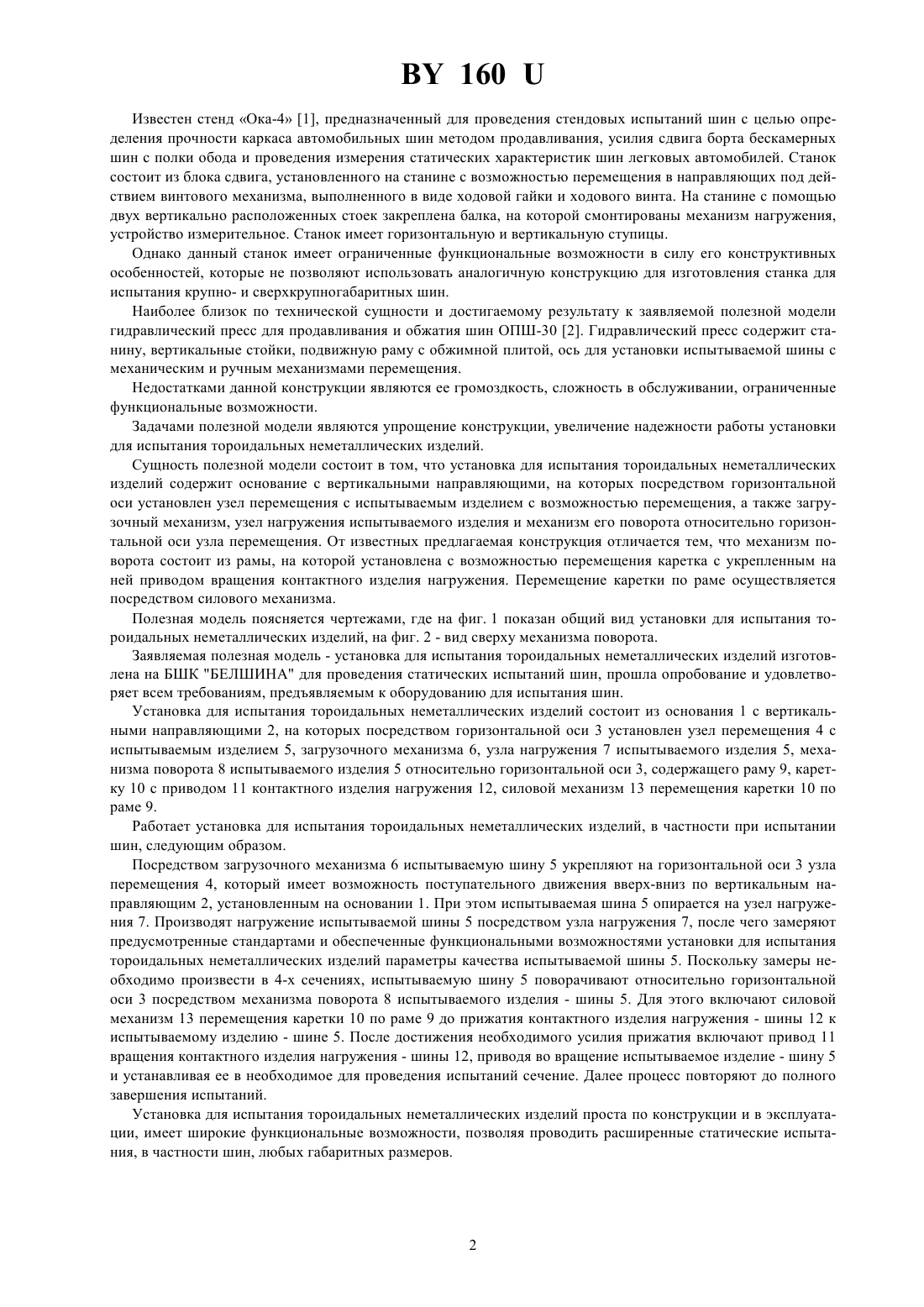

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ТОРОИДАЛЬНЫХ НЕМЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ(71) Заявитель Белорусский шинный комбинат БЕЛШИНА(73) Патентообладатель Белорусский шинный комбинат БЕЛШИНА(57) Установка для испытания тороидальных неметаллических изделий, содержащая основание с вертикальными направляющими, на которых с возможностью перемещения посредством горизонтальной оси установлен узел перемещения с испытываемым изделием, загрузочный механизм, узел нагружения испытываемого изделия и механизм его поворота относительно горизонтальной оси, отличающаяся тем, что механизм поворота состоит из рамы с установленной на ней с возможностью перемещения посредством силового механизма кареткой с укрепленным приводом вращения контактного элемента нагружения.(56) 1. Ока 4.00.00.00.000 ПС. - Рязанское научно-техническое акционерное предприятие Нефтехиммашсистемы, 1993. 2. Руководство по монтажу и эксплуатации. - Инструкция по работе на гидравлическом прессе ОПШ-30,г. Армавир, 1973 (прототип). Фиг. 1 Полезная модель относится к стендовому оборудованию для испытания изделий, в том числе для определения выходных характеристик и контроля качества шин, и может быть использована на предприятиях шинной и автомобильной промышленностей. 160 Известен стенд Ока-4 1, предназначенный для проведения стендовых испытаний шин с целью определения прочности каркаса автомобильных шин методом продавливания, усилия сдвига борта бескамерных шин с полки обода и проведения измерения статических характеристик шин легковых автомобилей. Станок состоит из блока сдвига, установленного на станине с возможностью перемещения в направляющих под действием винтового механизма, выполненного в виде ходовой гайки и ходового винта. На станине с помощью двух вертикально расположенных стоек закреплена балка, на которой смонтированы механизм нагружения,устройство измерительное. Станок имеет горизонтальную и вертикальную ступицы. Однако данный станок имеет ограниченные функциональные возможности в силу его конструктивных особенностей, которые не позволяют использовать аналогичную конструкцию для изготовления станка для испытания крупно- и сверхкрупногабаритных шин. Наиболее близок по технической сущности и достигаемому результату к заявляемой полезной модели гидравлический пресс для продавливания и обжатия шин ОПШ-30 2. Гидравлический пресс содержит станину, вертикальные стойки, подвижную раму с обжимной плитой, ось для установки испытываемой шины с механическим и ручным механизмами перемещения. Недостатками данной конструкции являются ее громоздкость, сложность в обслуживании, ограниченные функциональные возможности. Задачами полезной модели являются упрощение конструкции, увеличение надежности работы установки для испытания тороидальных неметаллических изделий. Сущность полезной модели состоит в том, что установка для испытания тороидальных неметаллических изделий содержит основание с вертикальными направляющими, на которых посредством горизонтальной оси установлен узел перемещения с испытываемым изделием с возможностью перемещения, а также загрузочный механизм, узел нагружения испытываемого изделия и механизм его поворота относительно горизонтальной оси узла перемещения. От известных предлагаемая конструкция отличается тем, что механизм поворота состоит из рамы, на которой установлена с возможностью перемещения каретка с укрепленным на ней приводом вращения контактного изделия нагружения. Перемещение каретки по раме осуществляется посредством силового механизма. Полезная модель поясняется чертежами, где на фиг. 1 показан общий вид установки для испытания тороидальных неметаллических изделий, на фиг. 2 - вид сверху механизма поворота. Заявляемая полезная модель - установка для испытания тороидальных неметаллических изделий изготовлена на БШК БЕЛШИНА для проведения статических испытаний шин, прошла опробование и удовлетворяет всем требованиям, предъявляемым к оборудованию для испытания шин. Установка для испытания тороидальных неметаллических изделий состоит из основания 1 с вертикальными направляющими 2, на которых посредством горизонтальной оси 3 установлен узел перемещения 4 с испытываемым изделием 5, загрузочного механизма 6, узла нагружения 7 испытываемого изделия 5, механизма поворота 8 испытываемого изделия 5 относительно горизонтальной оси 3, содержащего раму 9, каретку 10 с приводом 11 контактного изделия нагружения 12, силовой механизм 13 перемещения каретки 10 по раме 9. Работает установка для испытания тороидальных неметаллических изделий, в частности при испытании шин, следующим образом. Посредством загрузочного механизма 6 испытываемую шину 5 укрепляют на горизонтальной оси 3 узла перемещения 4, который имеет возможность поступательного движения вверх-вниз по вертикальным направляющим 2, установленным на основании 1. При этом испытываемая шина 5 опирается на узел нагружения 7. Производят нагружение испытываемой шины 5 посредством узла нагружения 7, после чего замеряют предусмотренные стандартами и обеспеченные функциональными возможностями установки для испытания тороидальных неметаллических изделий параметры качества испытываемой шины 5. Поскольку замеры необходимо произвести в 4-х сечениях, испытываемую шину 5 поворачивают относительно горизонтальной оси 3 посредством механизма поворота 8 испытываемого изделия - шины 5. Для этого включают силовой механизм 13 перемещения каретки 10 по раме 9 до прижатия контактного изделия нагружения - шины 12 к испытываемому изделию - шине 5. После достижения необходимого усилия прижатия включают привод 11 вращения контактного изделия нагружения - шины 12, приводя во вращение испытываемое изделие - шину 5 и устанавливая ее в необходимое для проведения испытаний сечение. Далее процесс повторяют до полного завершения испытаний. Установка для испытания тороидальных неметаллических изделий проста по конструкции и в эксплуатации, имеет широкие функциональные возможности, позволяя проводить расширенные статические испытания, в частности шин, любых габаритных размеров. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
