Установка Хибника для изготовления многоцветных изделий из пластмасс ротационным формованием

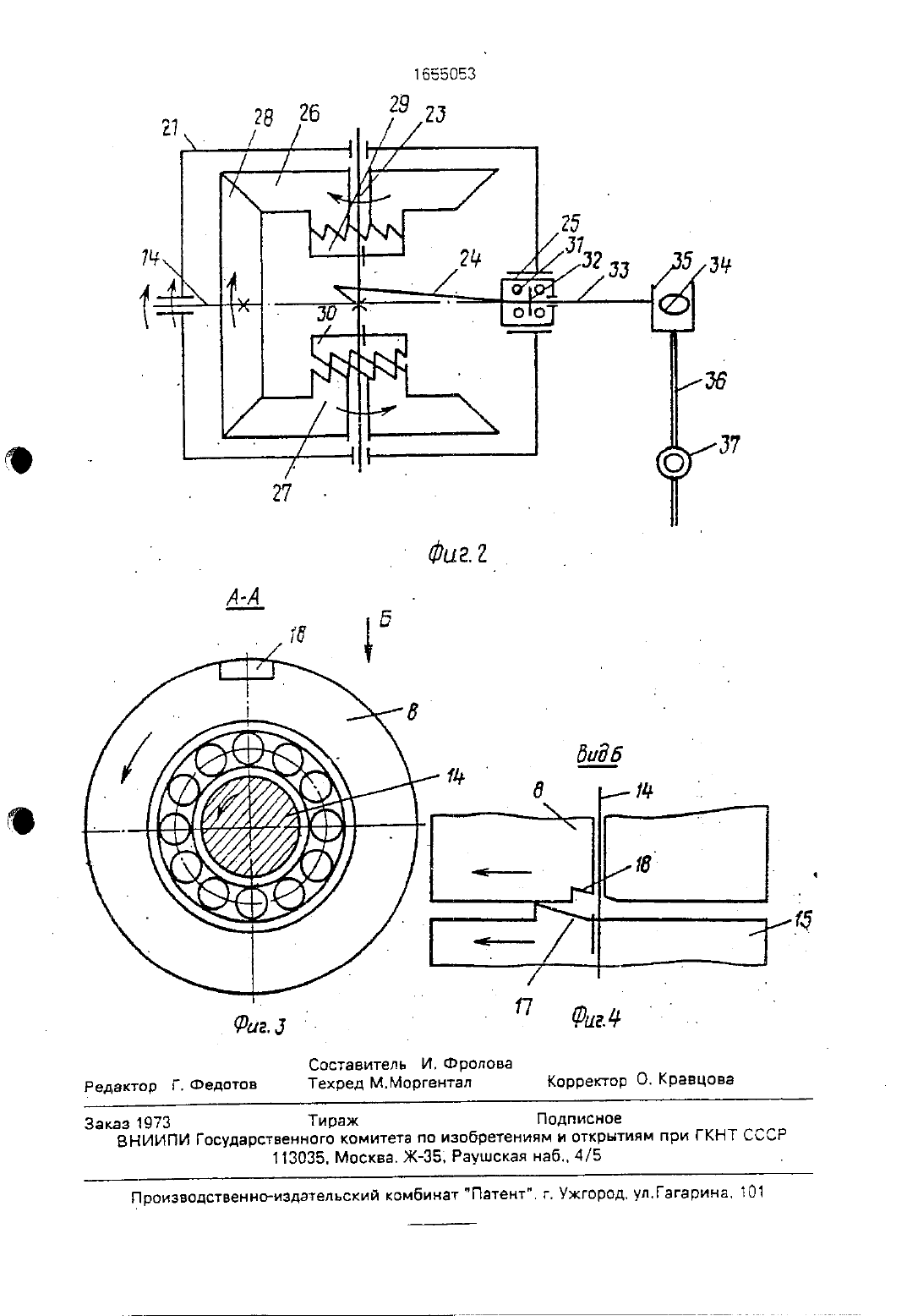

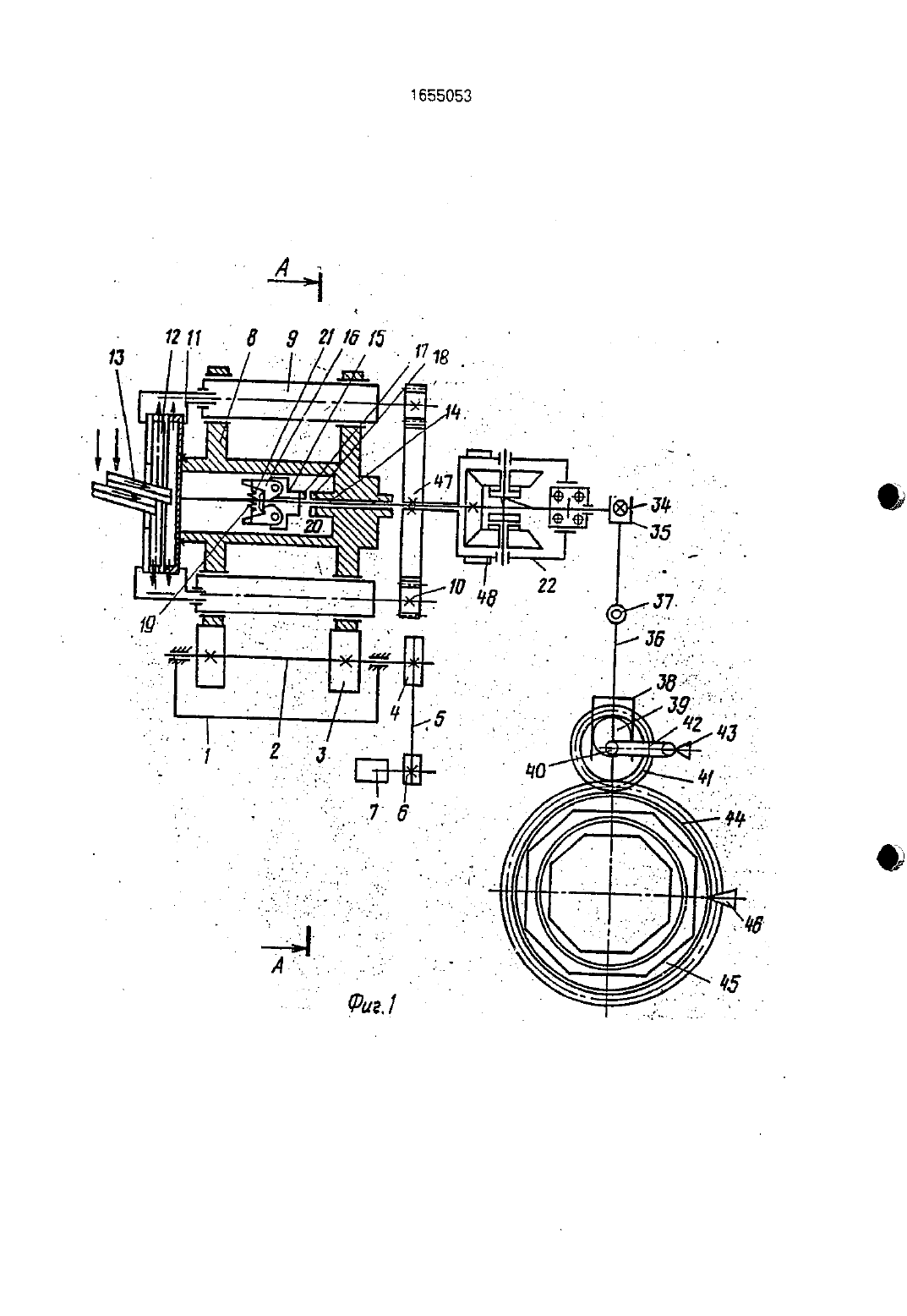

ЗАРЕГИСТРИРОВАН В РЕСПУБЛНЕЕ БЕЛАРУСЬ ПАТЕНТ Мсоюз соеЕТских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕНЮЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР ГОСПАТЕНТ СССР)(56) Авторское свидетельство СССР М 695083. кл. В 29 С 41/04, 1976.(54) УСТАНОВКА ХИБНИКА ДЛЯ ИЗ ГОТОВЛЕНИЯ МНОГОЦВЕТНЫХ ИЗДЕЛИИ ИЗ ПЛАСТМАСС РОТАЦИОННЫМ ФОРМОВА НИЕМ(57) Изобретение относится к устройствам для ротационного формования изделий из ПЛЗСТМЭСС И МОЖЕТ бЫТЬ ИСПОЛЬЗОВЗНО ДЛЯизготовления многоцветных изделий с рисунком. Цель изобретения обеспечениевращения форм с большой скоростью и повышение точности ориентации между собой двух рисунков одного изделия и точности деления рисунка на определенные обрезки.для отливки изделий методом ротационного формования. и может быть использовано ДЛЯ ИЗГОТОВЛЕНИЯ МНОГОЦВВТНЫХ ИЗДЕЛИЙ СЦель изобретения обеспечение вра щения форм с большой скоростью. повыше ние точности ориентации между собой двух рисунков одного изделия и точности делеНИЯ рИСУНКЗ на определенные отрезки.На фиг. 1 схематично изображено устродство на фиг. 2 схематично изображен механизм периодического поворота на фиг. 3 разрез А-А на фиг. 1 на фиг. 4 вид Б на фиг. 3.Для этого установка снабжена установленной на валу механизма периодического поворота форм подвижной кареткой с подпружиненными грузами. выполненной-с выступом в виде зуба. причем ротор с размещенными по его периферии формами установлен с возможностью вращения вокруг горизонтальной оси и выполнен с централь ной полостью. а которой помещен вал механизма периодического поворота с кареткой. В полости ротора выполнен зуб для взаимодействия с зубом каретки. а вал на конце снабжен шайбой для взаимодействия с кареткой. Для точной установки двух рисунков между собой в одномизделии переключатель рисунка с макетом выполнен в видеВ подшипниках основания-1 установлен вал 2 с роликами 3. На конце вала установлен шкив 4. соединенный ремнем 5 со шки- вом Б двигателя 7.можностью вращения вокруг горизонтальной оси ротор 8. в подшипниках которого установлены с возможностью вращения вокруг своих осей формы 9. На одном их конце закреплены зубчатые колеса 10. во второй конец вставлены насадки тжсоедиг ненные с запивочным устройством. включающим подающие диски 12. жестко закрепленные на роторе 8. и неподвижныеРотор Ввыполнен с центральной полостью. в которой расположен вал 14 механиз стрессовойма периодического поворота форм. На валу 14 на скользящей шпонке установлена каретка 15 с подпружиненными грузами 16 с зубьями. причем на торце каретки выполнен выступ в виде зуба 17. а в полости ротора выполнен зуб 18 для взаимодействия с зубом 17 каретки. На конце вала 14 установлена шайба 19 для взаимодействия с кареткой 15. Грузы 16 установлены на карет ке с возможностью поворота вокруг осей 20 под действием центробежной силы. возникающей при вращении ротора. Эта сила преодолевает сопротивление пружины 21. соединяющей грузы. На вал 14 свободно посажен корпус 22 механизма периодического поворота (делительното механизма). в подшипниках которого свободно установлен поперечный вал 23. жестко соединенный с тягой 24 и ползуном 25.На вал 23 свободно посажены конические зубчатые колеса 26 и 27. находящиеся в зацеплении с коническим зубчатым колесом 28. жестко закрепленном на валу 14. Конические зубчатые колеса 26. 27 имеют зубчатые полумуфты. находящиеся в зацеплении с зубчатыми полумуфтами 29 и 30 установленными на валу 23 с возможностью осевого перемещения. Внутри ползуна 25 установлены радиально-упорные подшипники 31. в которые упирается шайба 32 толкателя 33. заканчивающегосяпальцем 34. взаимодействующим свил кой 35 коромысла 36. качающегося вокруг неподвижной оси 37. На втором конце коромысла 36 закреплена вилка 38. взаимодействующая с эксцентриком 39, имеющим возможностьповорачиваться вокруг неподвижной оси 40 совместно с зубчатым колесом 41 под воз действием рукоятки 42 управления. Начальное положение рукоятки 42 управленияфиксируется указателем 413. Зубчатое коле- со 41 взаимодействует с переключателем рисунка. выполненным ввиде зубчатого колеса 44. на поверхности которого закреплен макет 45 рисунка изделия, начальное положение которого фиксируется указателем 46. Передаточное отношение зубчатых колесят и 44 равно половине количества зубьев зубчатых полумуфт 29 и 30-Это объясняется тем. что за один оборот эксцентрика 39 срабатывают два зуба полумуфт 29 и 30. один при ДИЖВНИИ ВПВВС И ОДИН при ДВИЖЕНИИ вправо.для обеспечения одновременного поворота на Определенный угол всех форм на корпусе 22 механизма периодического поворота жестко закреплена центральная шестерня 4.а для затормаживания его с целью сообщения формам 9 вращения сбольшой частотой установлены тормозные колодки 48.УСТЭНОВКЕ ДЛЯ ОТЛИВКИ МНОГОЦВЗТНЫХ изделий работает следующим образом.При включении двигателя 7 через шкивы 6 и 4 и ремень 5 вращение сообщается валу 2 с роликами 3 и. следовательно ротору 8. Пои расторможеннык колодках 48 вместе с ротором 8 вращается механизм периодического поворота и. следовательно. формы 9 не вращаются вокруг собственной оси.Заливаемый в лотки 13 расплав, попадая в диски 12, под действием центробежной силы растекается по периферии дисков. через окна попадает в насадки 11 и затем в формы 9, образуя сегмент. После застывания определенной порции расплава. поворачивая рукояткой 42 Эксцентрик 39. сообщают через вилку 33 коромыслу 36 поворот вокруг неподвижной оси 37. вследствие чего вилка 35 перемещает палец 34 с толкателем 33 и шайбой 32. которая через подшипники 31 перемещает ползун 25. тягу 24. повернув на определенный угол вал 23. Вместе с валом 23 на этот же угол поворачиваются зубчатые полумуфты 29 и 30. При движении тяги 24 влево зубчатая полумуфта 29. прижатая под действием центробежной силы. возникающей от вращения механизма периодического поворота совместно с ротором В вокруг горизонтальной оси, к коническому зубчатому колесу 25. поворачивает его по часовой стрелке (как указано на фиг. 2. Вместе с зубчатым колесом 26 поворачивается коническое зубчатое колесо 28 с валом 14 и кареткой 15. которая через зубья 17 и 18 сообщает дополнительный поворот ролесом 10 относительно центральной шестерни 47. поворачивая тем самым форму 9 вокруг собственной оси. При повороте конического зубчатого колеса 28 по часовой стрелке зубчатое колесо 27 поворачивается ПрОТНВ НЗСОВОЙ стрелки. выталкивая за СЧЕТ скоса полумуфту 30.При движении тяги 24 вправо включается полумуфта 30. полумуфта 29 выключается. а конические зубчатые колеса поворачиваются в ту же сторону.Одновременно с рукояткой 42 управления с помощью зубчатых колес 41 и 42 поворачиваетря макет 45 рисунка. Когда место рисунка макета 45. которое надо запить. лодойдет к указателю 46. рукоятку 42 управления фиксируют около указателя 43 и после этого выполняют следующую заливку расплава материала т дРУгогО цвета.Если надо воспроизвести кольцеобраз ный рисунок. включают тормозные колодки 48. Б результате этого останавливаются ме 5 . 1 655053 Бканизм периодического поворота. вал 14. каретка 15 с зубом 17 и под действием пружин 22 поворачиваются вокруг оси 20 грузы 16. освобождая зуб 18 ротора В. который продолжает свободно вращаться вместе с формами 9 и зубчатыми колесами 10. которые ООКЗТЫВЭЮТСЯ вокруг НВПОДВИЖНОЙ центральной шестерни 47. После этого можно залить расплав материала для получения рисунка в виде колец. з. Если вновь необходимо получить рисунок в видемногогранника. причем новыймногогранник должен быть точно сориентирован по отношению к первому, отпускают тормозные колодки 48. Центральная шестерня 47. увлекаемая зубчатыми колесами 10 форм 9. начинает вращаться вместе с ротором 8. С этими же оборотами начинают вращаться вал 14 механизма периодического поворота. каретка 15 с грузами 16. Под действием центробежной силы грузы 16. преодолев усилие пружины 21. поворачиваются вокруг оси 20. упираясь своими зубья ми в шайбу 19. перемещая каретку 15 вдольоси до соприкосновения зуба 17 с торцом ротора 8.В-дальнейшем. вращая рукоятку 42 управления поворачивают вал 14 по отношению к ротору 8 до совмещения зубьев 17 и 18. что соответствует одинаковому положению рисунков изделия и макета. Положение. при котором зубья 17 и 18 СОВМЕСТИЛИСЬ. МОЖНО определить световым или звуковым сигналом.После этого, совместив макет 415 рисунка с указателем 46. можно продолжить формирование изделия.1. Установка для изготовления многоцветных ИЗДЕЛИЙ ИЗ ППЗСТМЭСС ротационным формованием. содержащая ротор с приводом для его вращения. размещенные по периферии ротора с возможностью вращения вокруг своей оси формы. снабженные зубчатыми колесами. заливочноеустройство, соединенное лотками с формами. механизм периодического поворота форм. снабженный установленными на его валу центральной шестерней для взаимодействия с зубчатыми колесами форм и коническим зубчатым колесом. находящимся в зацеплении с двумя коническими колесами. свободно установленными на поперечном валу механизма. на котором установлены с возможностью перемещения две зубчатые попумуфтьт для попеременноГО ВЗВИМОДЕЙСТВИЯ С КОНИЧЕСКИМИ КОПЭСЭМИ. причем поперечный вал жестко соединен с тягой. имеющей возможность возвратнопоступательного перемещения от толкателя. кинематически связанного с эксцентриком, соединенным с рукояткой управления и с переключателем рисунка. снабженного макетом рисунка изделия.обеспечения вращения форм с большой скоростью. повышения точности ориентации между собои двух рисунков одного изделия и точности деления рисунка на определенные отрезки. она снабжена кареткой с подпружиненными грузами. на торце которой выполнен выступ в виде зуба. а ротор с размещенными в нем формами установлен С ВОЗМОЖНОСТЬ-Ю вращения вокруг горизонТЗЛЬНОЙ ОСИ И ВЫПОЛНЕН С ЦЭНТрЗЛЬНОЙ ПОпостью. в которой размещены вал механизма периодического поворота формИ установленная на НЕМ С ЗОЗМОЖНОСТЬЮперемещения каретка. при этом вал на конце снабжен шайбой для взаимодействия с кареткой. а ротор зубом для взаимодействия с зубом-каретки.2. Установка по п. 1. о т л и ч а ющ а я с я тем, что переключатель рисунка ВЫПОЛНЕН В видезубчатого колеса. НЗХОДЯ щегося в зацеплении с зубчатым колесом,установленным на эксцентрика. причем передаточное отношение зубчатых колес равно половине количества зубьев каждой зубчатой полумуфты.
