Дверное полотно

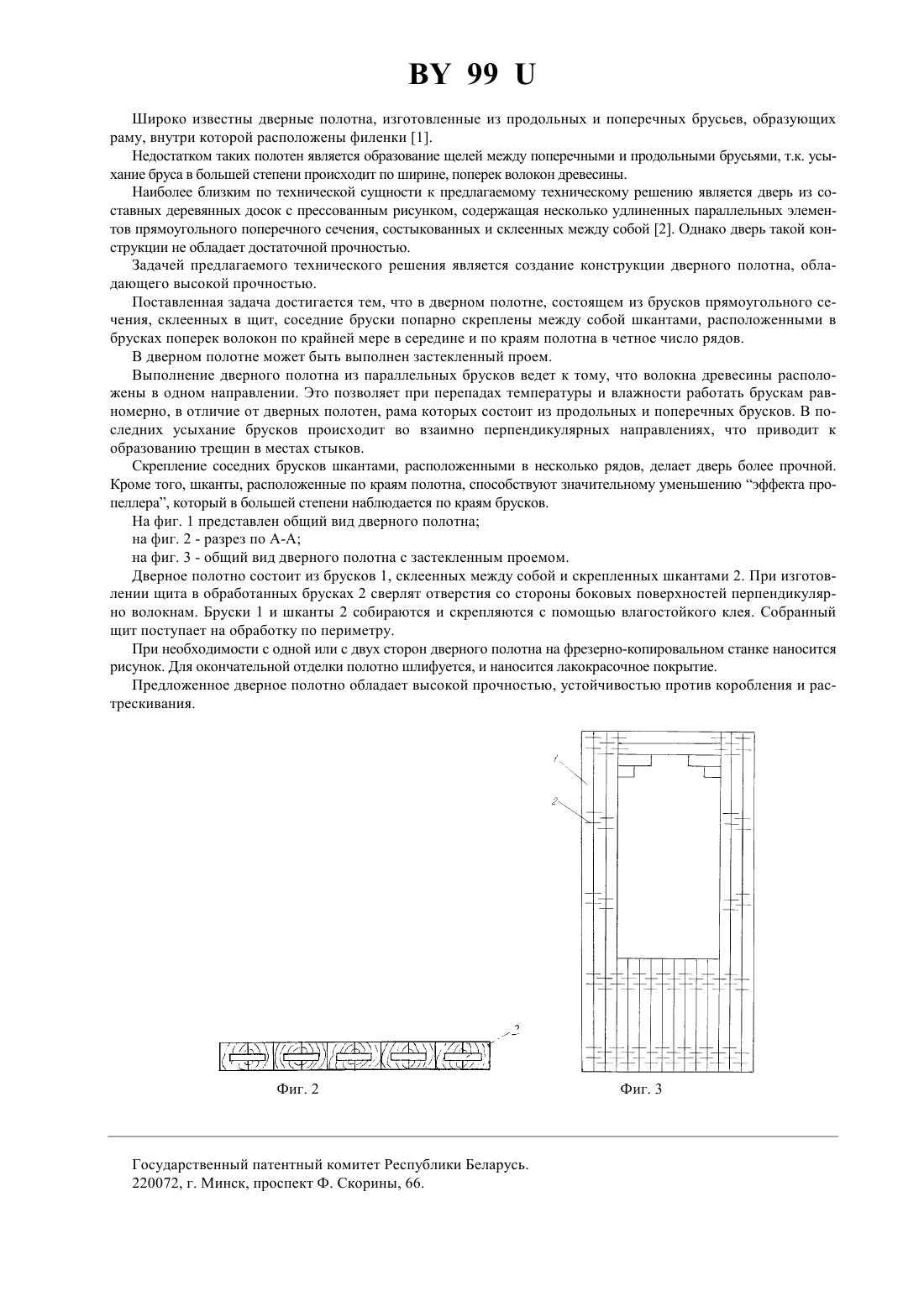

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Открытое акционерное общество Стройдетали(73) Патентообладатель Открытое акционерное общество Стройдетали(57) 1. Дверное полотно, состоящее из брусков прямоугольного сечения, склеенных в щит, отличающееся тем, что соседние бруски попарно скреплены между собой шкантами, расположенными в брусках поперек волокон по крайней мере в середине и по краям полотна в четное число рядов. 2. Дверное полотно по п. 1, отличающееся тем, что в нем выполнен застекленный проем. Полезная модель относится к области строительных материалов и конструкций и может найти применение в жилищном строительстве и мебельной промышленности. 99 Широко известны дверные полотна, изготовленные из продольных и поперечных брусьев, образующих раму, внутри которой расположены филенки 1. Недостатком таких полотен является образование щелей между поперечными и продольными брусьями, т.к. усыхание бруса в большей степени происходит по ширине, поперек волокон древесины. Наиболее близким по технической сущности к предлагаемому техническому решению является дверь из составных деревянных досок с прессованным рисунком, содержащая несколько удлиненных параллельных элементов прямоугольного поперечного сечения, состыкованных и склеенных между собой 2. Однако дверь такой конструкции не обладает достаточной прочностью. Задачей предлагаемого технического решения является создание конструкции дверного полотна, обладающего высокой прочностью. Поставленная задача достигается тем, что в дверном полотне, состоящем из брусков прямоугольного сечения, склеенных в щит, соседние бруски попарно скреплены между собой шкантами, расположенными в брусках поперек волокон по крайней мере в середине и по краям полотна в четное число рядов. В дверном полотне может быть выполнен застекленный проем. Выполнение дверного полотна из параллельных брусков ведет к тому, что волокна древесины расположены в одном направлении. Это позволяет при перепадах температуры и влажности работать брускам равномерно, в отличие от дверных полотен, рама которых состоит из продольных и поперечных брусков. В последних усыхание брусков происходит во взаимно перпендикулярных направлениях, что приводит к образованию трещин в местах стыков. Скрепление соседних брусков шкантами, расположенными в несколько рядов, делает дверь более прочной. Кроме того, шканты, расположенные по краям полотна, способствуют значительному уменьшению эффекта пропеллера, который в большей степени наблюдается по краям брусков. На фиг. 1 представлен общий вид дверного полотна на фиг. 2 - разрез по А-А на фиг. 3 - общий вид дверного полотна с застекленным проемом. Дверное полотно состоит из брусков 1, склеенных между собой и скрепленных шкантами 2. При изготовлении щита в обработанных брусках 2 сверлят отверстия со стороны боковых поверхностей перпендикулярно волокнам. Бруски 1 и шканты 2 собираются и скрепляются с помощью влагостойкого клея. Собранный щит поступает на обработку по периметру. При необходимости с одной или с двух сторон дверного полотна на фрезерно-копировальном станке наносится рисунок. Для окончательной отделки полотно шлифуется, и наносится лакокрасочное покрытие. Предложенное дверное полотно обладает высокой прочностью, устойчивостью против коробления и растрескивания. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
