Кассета для хранения яиц

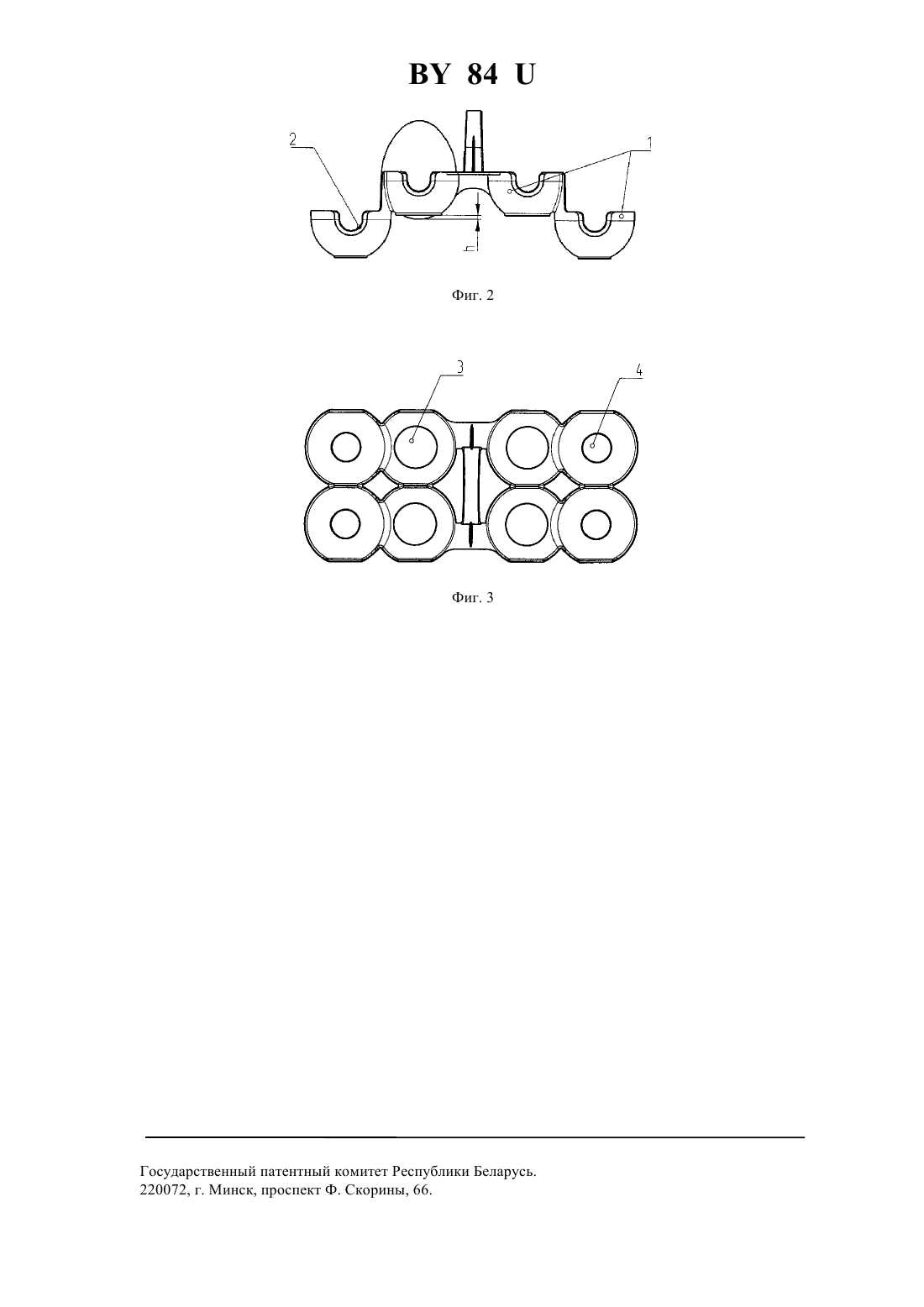

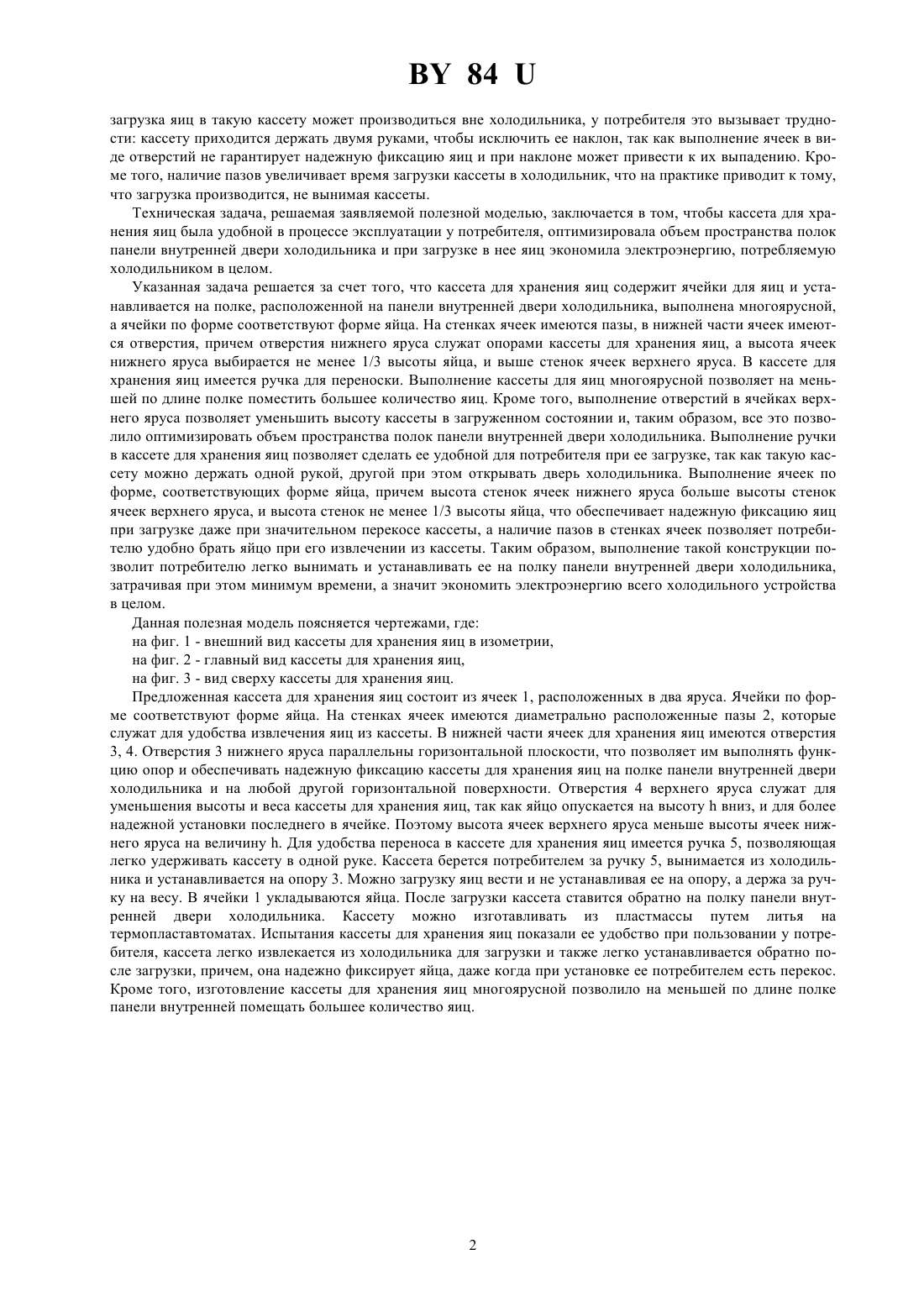

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КАССЕТА ДЛЯ ХРАНЕНИЯ ЯИЦ(71) Заявитель Закрытое акционерное общество Атлант Минский завод холодильников(73) Патентообладатель Закрытое акционерное общество Атлант Минский завод холодильников(57) Кассета для хранения яиц, содержащая ячейки для яиц и устанавливаемая на полке панели внутренней двери холодильника, отличающаяся тем, что ячейки по форме соответствуют форме яйца и расположены в несколько ярусов, на стенках ячеек имеются пазы, а в нижней части - отверстия, причем основания отверстий ячеек нижнего яруса являются опорами кассеты, а высота ячеек нижнего яруса выбирается не менее 1/3 высоты яйца и выше высоты стенок ячеек верхнего яруса, кроме того, в кассете имеется ручка. Полезная модель относится к элементам полок панелей внутренних дверей холодильников и может быть использована для хранения яиц в быту. Из уровня техники известны стационарные полки, расположенные на панели внутренней двери холодильника с ячейками для хранения яиц 1, 2. Недостаток такой конструкции в том, что при загрузке яиц дверь холодильника на все время загрузки остается открытой, а это ведет к снижению холодопроизводительности и увеличению количества потребляемой энергии холодильного устройства в целом. Кроме того, известны переносные кассеты для хранения яиц 3. Данная кассета содержит ячейки, выполненные в виде отверстий, расположенные на прямоугольной планке. Планка содержит опоры и пазы,взаимодействующие с выступами полки панели внутренней двери холодильника и служащие для надежной фиксации кассеты на полке. Недостатком данной конструкции является неудобство при пользовании, хотя 84 загрузка яиц в такую кассету может производиться вне холодильника, у потребителя это вызывает трудности кассету приходится держать двумя руками, чтобы исключить ее наклон, так как выполнение ячеек в виде отверстий не гарантирует надежную фиксацию яиц и при наклоне может привести к их выпадению. Кроме того, наличие пазов увеличивает время загрузки кассеты в холодильник, что на практике приводит к тому,что загрузка производится, не вынимая кассеты. Техническая задача, решаемая заявляемой полезной моделью, заключается в том, чтобы кассета для хранения яиц была удобной в процессе эксплуатации у потребителя, оптимизировала объем пространства полок панели внутренней двери холодильника и при загрузке в нее яиц экономила электроэнергию, потребляемую холодильником в целом. Указанная задача решается за счет того, что кассета для хранения яиц содержит ячейки для яиц и устанавливается на полке, расположенной на панели внутренней двери холодильника, выполнена многоярусной,а ячейки по форме соответствуют форме яйца. На стенках ячеек имеются пазы, в нижней части ячеек имеются отверстия, причем отверстия нижнего яруса служат опорами кассеты для хранения яиц, а высота ячеек нижнего яруса выбирается не менее 1/3 высоты яйца, и выше стенок ячеек верхнего яруса. В кассете для хранения яиц имеется ручка для переноски. Выполнение кассеты для яиц многоярусной позволяет на меньшей по длине полке поместить большее количество яиц. Кроме того, выполнение отверстий в ячейках верхнего яруса позволяет уменьшить высоту кассеты в загруженном состоянии и, таким образом, все это позволило оптимизировать объем пространства полок панели внутренней двери холодильника. Выполнение ручки в кассете для хранения яиц позволяет сделать ее удобной для потребителя при ее загрузке, так как такую кассету можно держать одной рукой, другой при этом открывать дверь холодильника. Выполнение ячеек по форме, соответствующих форме яйца, причем высота стенок ячеек нижнего яруса больше высоты стенок ячеек верхнего яруса, и высота стенок не менее 1/3 высоты яйца, что обеспечивает надежную фиксацию яиц при загрузке даже при значительном перекосе кассеты, а наличие пазов в стенках ячеек позволяет потребителю удобно брать яйцо при его извлечении из кассеты. Таким образом, выполнение такой конструкции позволит потребителю легко вынимать и устанавливать ее на полку панели внутренней двери холодильника,затрачивая при этом минимум времени, а значит экономить электроэнергию всего холодильного устройства в целом. Данная полезная модель поясняется чертежами, где на фиг. 1 - внешний вид кассеты для хранения яиц в изометрии,на фиг. 2 - главный вид кассеты для хранения яиц,на фиг. 3 - вид сверху кассеты для хранения яиц. Предложенная кассета для хранения яиц состоит из ячеек 1, расположенных в два яруса. Ячейки по форме соответствуют форме яйца. На стенках ячеек имеются диаметрально расположенные пазы 2, которые служат для удобства извлечения яиц из кассеты. В нижней части ячеек для хранения яиц имеются отверстия 3, 4. Отверстия 3 нижнего яруса параллельны горизонтальной плоскости, что позволяет им выполнять функцию опор и обеспечивать надежную фиксацию кассеты для хранения яиц на полке панели внутренней двери холодильника и на любой другой горизонтальной поверхности. Отверстия 4 верхнего яруса служат для уменьшения высоты и веса кассеты для хранения яиц, так как яйцо опускается на высотувниз, и для более надежной установки последнего в ячейке. Поэтому высота ячеек верхнего яруса меньше высоты ячеек нижнего яруса на величину . Для удобства переноса в кассете для хранения яиц имеется ручка 5, позволяющая легко удерживать кассету в одной руке. Кассета берется потребителем за ручку 5, вынимается из холодильника и устанавливается на опору 3. Можно загрузку яиц вести и не устанавливая ее на опору, а держа за ручку на весу. В ячейки 1 укладываются яйца. После загрузки кассета ставится обратно на полку панели внутренней двери холодильника. Кассету можно изготавливать из пластмассы путем литья на термопластавтоматах. Испытания кассеты для хранения яиц показали ее удобство при пользовании у потребителя, кассета легко извлекается из холодильника для загрузки и также легко устанавливается обратно после загрузки, причем, она надежно фиксирует яйца, даже когда при установке ее потребителем есть перекос. Кроме того, изготовление кассеты для хранения яиц многоярусной позволило на меньшей по длине полке панели внутренней помещать большее количество яиц. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
