Кассета для стачивания заготовок верха обуви

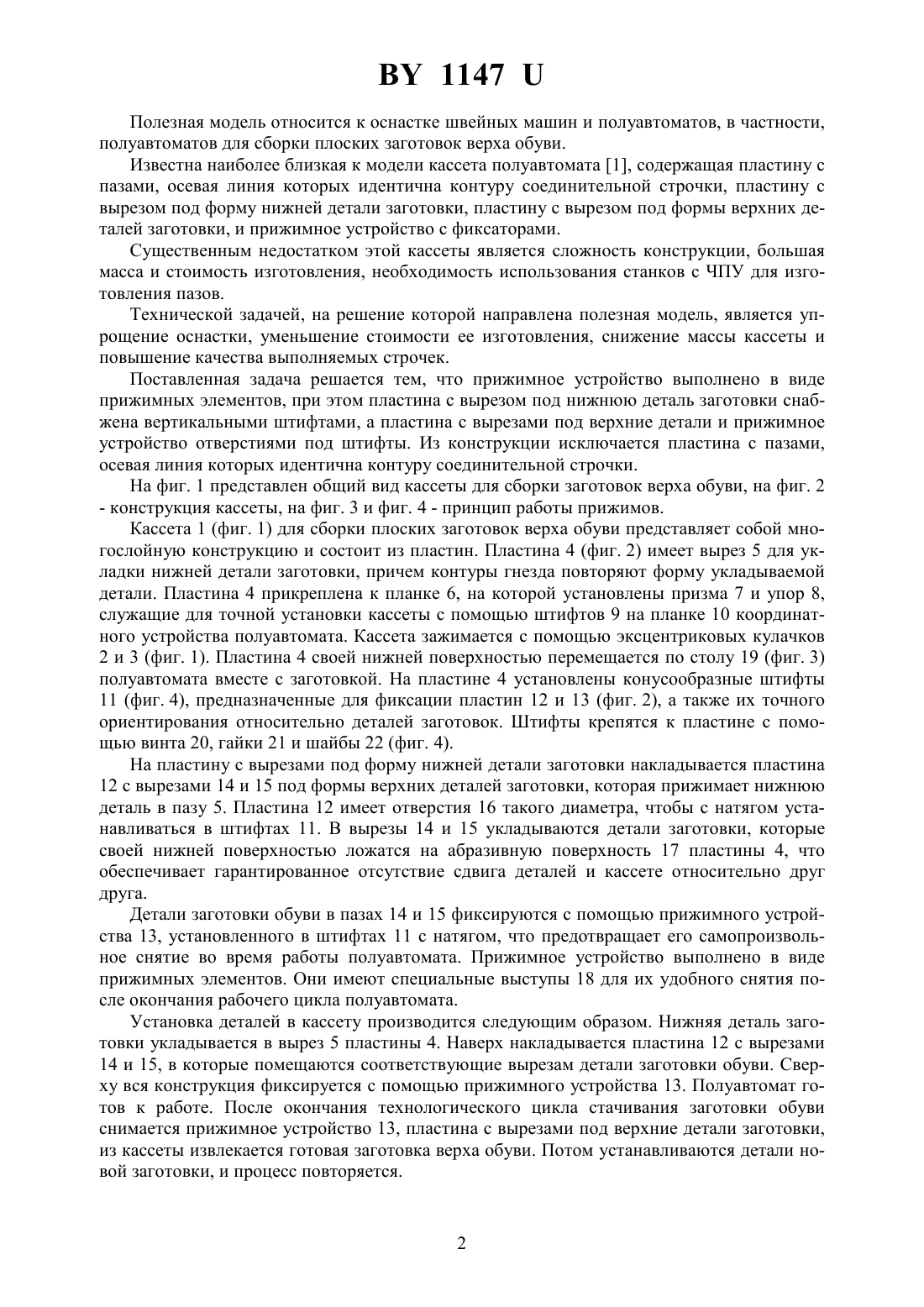

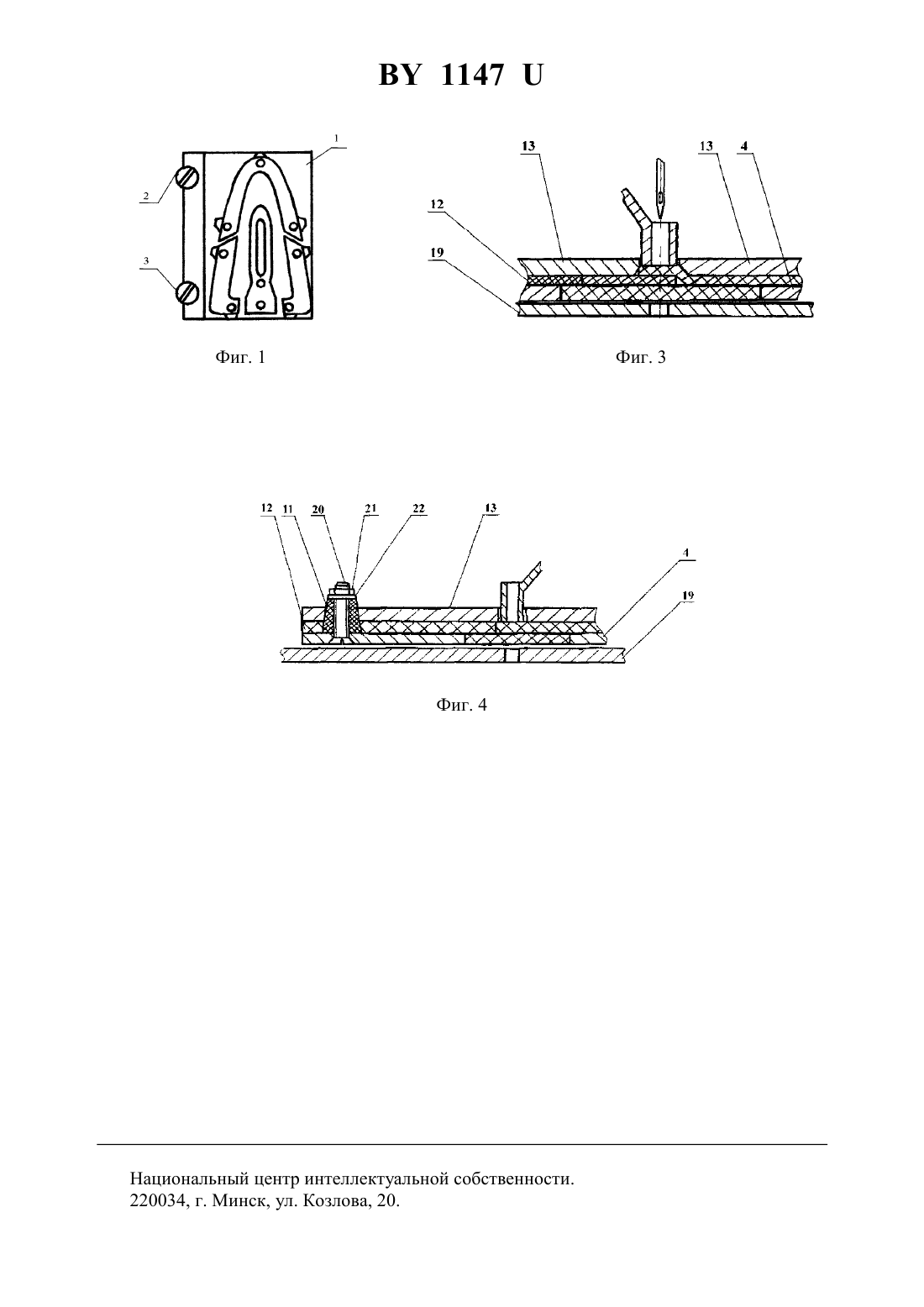

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КАССЕТА ДЛЯ СТАЧИВАНИЯ ЗАГОТОВОК ВЕРХА ОБУВИ(71) Заявитель Учреждение образования Витебский государственный технологический университет(72) Авторы Сункуев Борис Семенович Морозов Александр Владимирович(73) Патентообладатель Учреждение образования Витебский государственный технологический университет(57) Кассета для укладки и стачивания заготовок верха обуви, содержащая пластину с вырезом под форму нижней детали заготовки, пластину с вырезами под формы верхних деталей заготовки и прижимное устройство, отличающаяся тем, что прижимное устройство выполнено в виде прижимных элементов, при этом пластина с вырезом под нижнюю деталь заготовки снабжена вертикальными штифтами, а пластина с вырезами под верхние детали и прижимное устройство отверстиями под штифты. 1147 Полезная модель относится к оснастке швейных машин и полуавтоматов, в частности,полуавтоматов для сборки плоских заготовок верха обуви. Известна наиболее близкая к модели кассета полуавтомата 1, содержащая пластину с пазами, осевая линия которых идентична контуру соединительной строчки, пластину с вырезом под форму нижней детали заготовки, пластину с вырезом под формы верхних деталей заготовки, и прижимное устройство с фиксаторами. Существенным недостатком этой кассеты является сложность конструкции, большая масса и стоимость изготовления, необходимость использования станков с ЧПУ для изготовления пазов. Технической задачей, на решение которой направлена полезная модель, является упрощение оснастки, уменьшение стоимости ее изготовления, снижение массы кассеты и повышение качества выполняемых строчек. Поставленная задача решается тем, что прижимное устройство выполнено в виде прижимных элементов, при этом пластина с вырезом под нижнюю деталь заготовки снабжена вертикальными штифтами, а пластина с вырезами под верхние детали и прижимное устройство отверстиями под штифты. Из конструкции исключается пластина с пазами,осевая линия которых идентична контуру соединительной строчки. На фиг. 1 представлен общий вид кассеты для сборки заготовок верха обуви, на фиг. 2- конструкция кассеты, на фиг. 3 и фиг. 4 - принцип работы прижимов. Кассета 1 (фиг. 1) для сборки плоских заготовок верха обуви представляет собой многослойную конструкцию и состоит из пластин. Пластина 4 (фиг. 2) имеет вырез 5 для укладки нижней детали заготовки, причем контуры гнезда повторяют форму укладываемой детали. Пластина 4 прикреплена к планке 6, на которой установлены призма 7 и упор 8,служащие для точной установки кассеты с помощью штифтов 9 на планке 10 координатного устройства полуавтомата. Кассета зажимается с помощью эксцентриковых кулачков 2 и 3 (фиг. 1). Пластина 4 своей нижней поверхностью перемещается по столу 19 (фиг. 3) полуавтомата вместе с заготовкой. На пластине 4 установлены конусообразные штифты 11 (фиг. 4), предназначенные для фиксации пластин 12 и 13 (фиг. 2), а также их точного ориентирования относительно деталей заготовок. Штифты крепятся к пластине с помощью винта 20, гайки 21 и шайбы 22 (фиг. 4). На пластину с вырезами под форму нижней детали заготовки накладывается пластина 12 с вырезами 14 и 15 под формы верхних деталей заготовки, которая прижимает нижнюю деталь в пазу 5. Пластина 12 имеет отверстия 16 такого диаметра, чтобы с натягом устанавливаться в штифтах 11. В вырезы 14 и 15 укладываются детали заготовки, которые своей нижней поверхностью ложатся на абразивную поверхность 17 пластины 4, что обеспечивает гарантированное отсутствие сдвига деталей и кассете относительно друг друга. Детали заготовки обуви в пазах 14 и 15 фиксируются с помощью прижимного устройства 13, установленного в штифтах 11 с натягом, что предотвращает его самопроизвольное снятие во время работы полуавтомата. Прижимное устройство выполнено в виде прижимных элементов. Они имеют специальные выступы 18 для их удобного снятия после окончания рабочего цикла полуавтомата. Установка деталей в кассету производится следующим образом. Нижняя деталь заготовки укладывается в вырез 5 пластины 4. Наверх накладывается пластина 12 с вырезами 14 и 15, в которые помещаются соответствующие вырезам детали заготовки обуви. Сверху вся конструкция фиксируется с помощью прижимного устройства 13. Полуавтомат готов к работе. После окончания технологического цикла стачивания заготовки обуви снимается прижимное устройство 13, пластина с вырезами под верхние детали заготовки,из кассеты извлекается готовая заготовка верха обуви. Потом устанавливаются детали новой заготовки, и процесс повторяется. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
