Роторный рабочий орган для гребнеобразования

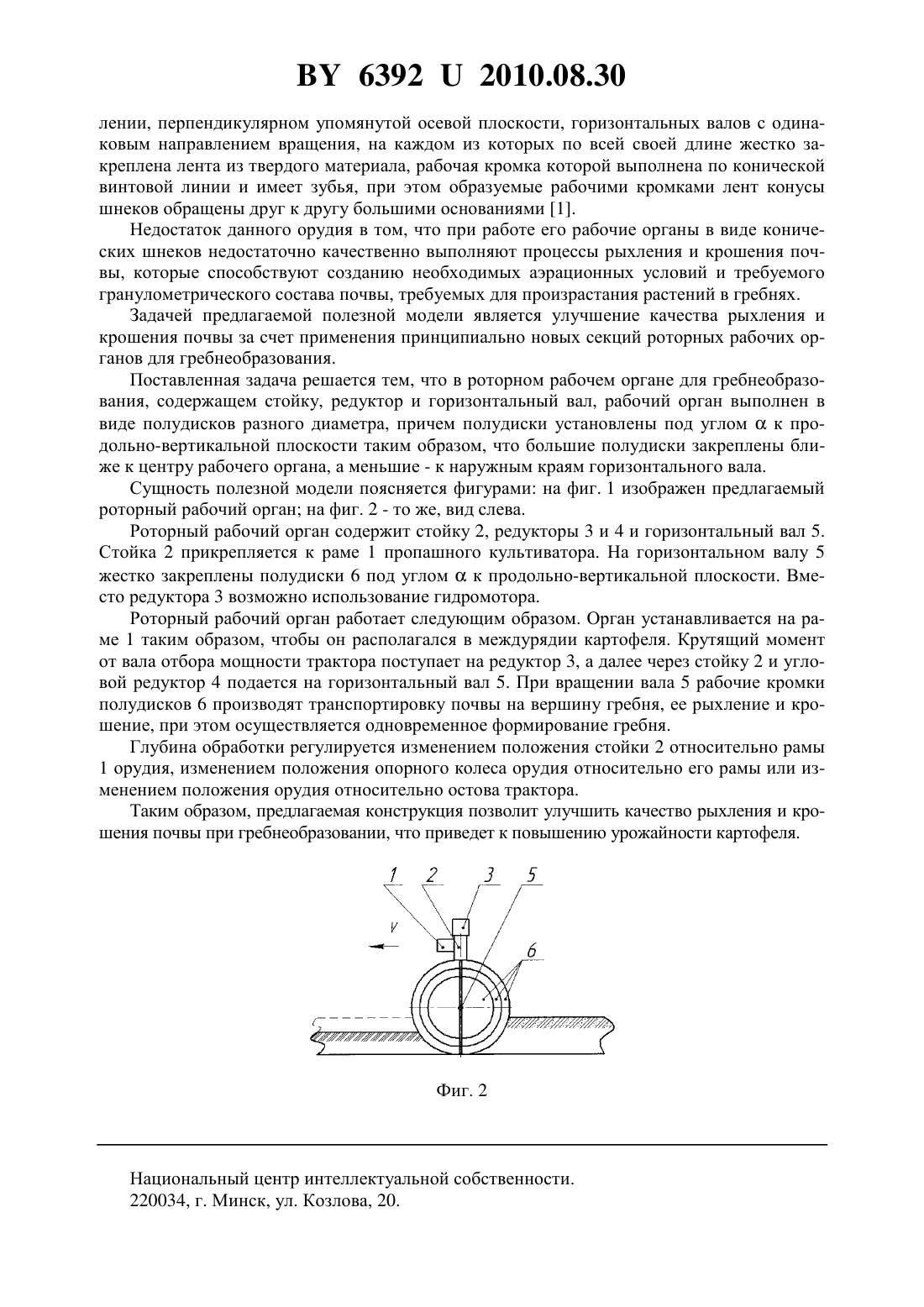

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РОТОРНЫЙ РАБОЧИЙ ОРГАН ДЛЯ ГРЕБНЕОБРАЗОВАНИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Зыкун Андрей Станиславович Лахмаков Владимир Степанович Портянко Екатерина Геннадьевна Войтович Сергей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Роторный рабочий орган для гребнеобразования, содержащий стойку, редуктор и горизонтальный вал, отличающийся тем, что рабочий орган выполнен в виде полудисков разного диаметра, причем полудиски установлены под угломк продольно-вертикальной плоскости таким образом, что большие полудиски закреплены ближе к центру рабочего органа, а меньшие - к наружным краям горизонтального вала. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, а именно к машинам и механизмам для обработки почв под посадку картофеля, получения и рыхления гребней, и может найти применение на сельскохозяйственных машинах для возделывания картофеля. Известно почвообрабатывающее орудие, содержащее несущий корпус, смонтированные на нем симметрично относительно его осевой продольно-вертикальной плоскости рабочие органы в виде конических шнеков и средства привода этих рабочих органов во вращение, причем конические шнеки выполнены в виде расположенных соосно в направ 63922010.08.30 лении, перпендикулярном упомянутой осевой плоскости, горизонтальных валов с одинаковым направлением вращения, на каждом из которых по всей своей длине жестко закреплена лента из твердого материала, рабочая кромка которой выполнена по конической винтовой линии и имеет зубья, при этом образуемые рабочими кромками лент конусы шнеков обращены друг к другу большими основаниями 1. Недостаток данного орудия в том, что при работе его рабочие органы в виде конических шнеков недостаточно качественно выполняют процессы рыхления и крошения почвы, которые способствуют созданию необходимых аэрационных условий и требуемого гранулометрического состава почвы, требуемых для произрастания растений в гребнях. Задачей предлагаемой полезной модели является улучшение качества рыхления и крошения почвы за счет применения принципиально новых секций роторных рабочих органов для гребнеобразования. Поставленная задача решается тем, что в роторном рабочем органе для гребнеобразования, содержащем стойку, редуктор и горизонтальный вал, рабочий орган выполнен в виде полудисков разного диаметра, причем полудиски установлены под угломк продольно-вертикальной плоскости таким образом, что большие полудиски закреплены ближе к центру рабочего органа, а меньшие - к наружным краям горизонтального вала. Сущность полезной модели поясняется фигурами на фиг. 1 изображен предлагаемый роторный рабочий орган на фиг. 2 - то же, вид слева. Роторный рабочий орган содержит стойку 2, редукторы 3 и 4 и горизонтальный вал 5. Стойка 2 прикрепляется к раме 1 пропашного культиватора. На горизонтальном валу 5 жестко закреплены полудиски 6 под угломк продольно-вертикальной плоскости. Вместо редуктора 3 возможно использование гидромотора. Роторный рабочий орган работает следующим образом. Орган устанавливается на раме 1 таким образом, чтобы он располагался в междурядии картофеля. Крутящий момент от вала отбора мощности трактора поступает на редуктор 3, а далее через стойку 2 и угловой редуктор 4 подается на горизонтальный вал 5. При вращении вала 5 рабочие кромки полудисков 6 производят транспортировку почвы на вершину гребня, ее рыхление и крошение, при этом осуществляется одновременное формирование гребня. Глубина обработки регулируется изменением положения стойки 2 относительно рамы 1 орудия, изменением положения опорного колеса орудия относительно его рамы или изменением положения орудия относительно остова трактора. Таким образом, предлагаемая конструкция позволит улучшить качество рыхления и крошения почвы при гребнеобразовании, что приведет к повышению урожайности картофеля. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
