Ручной культиватор

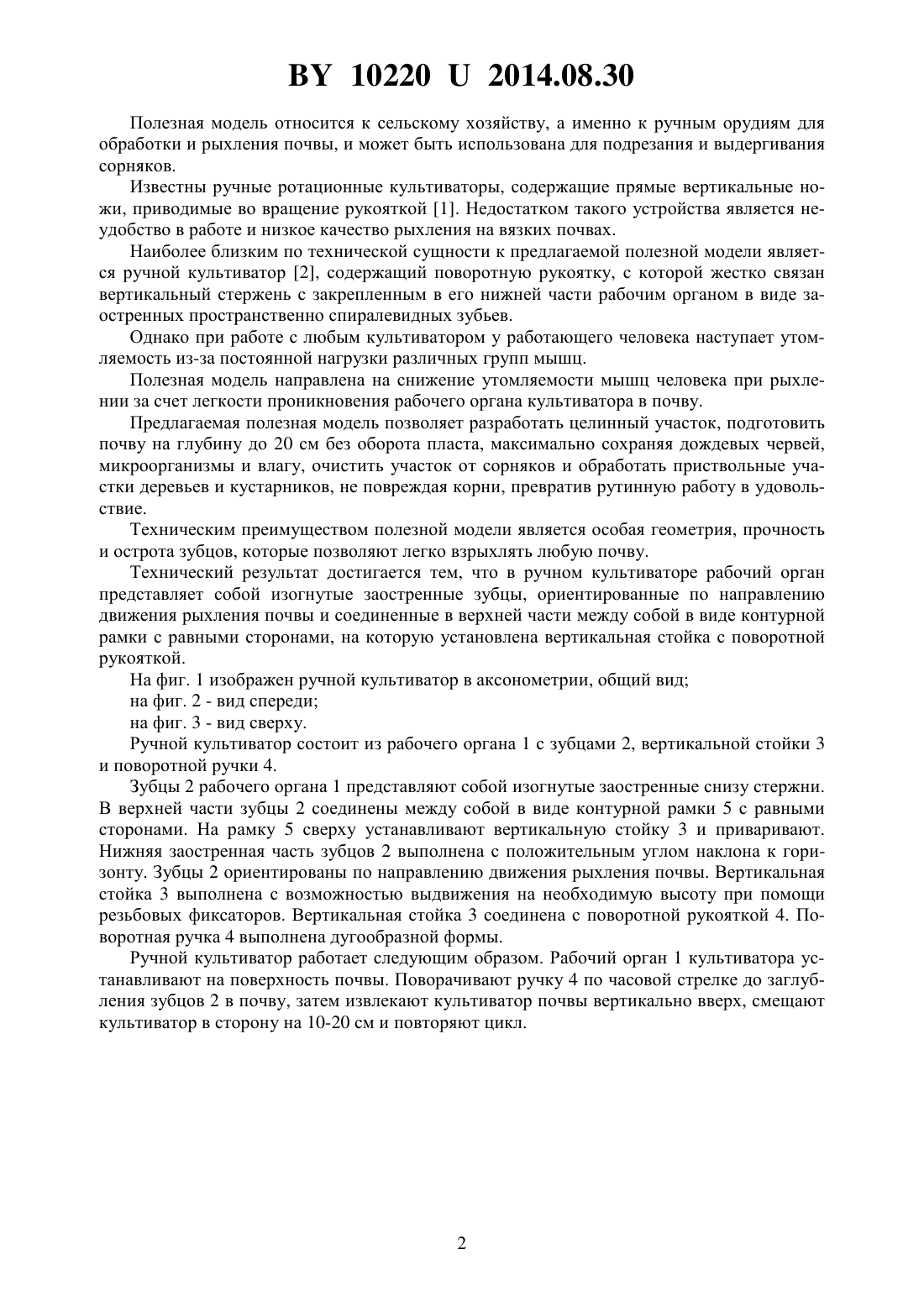

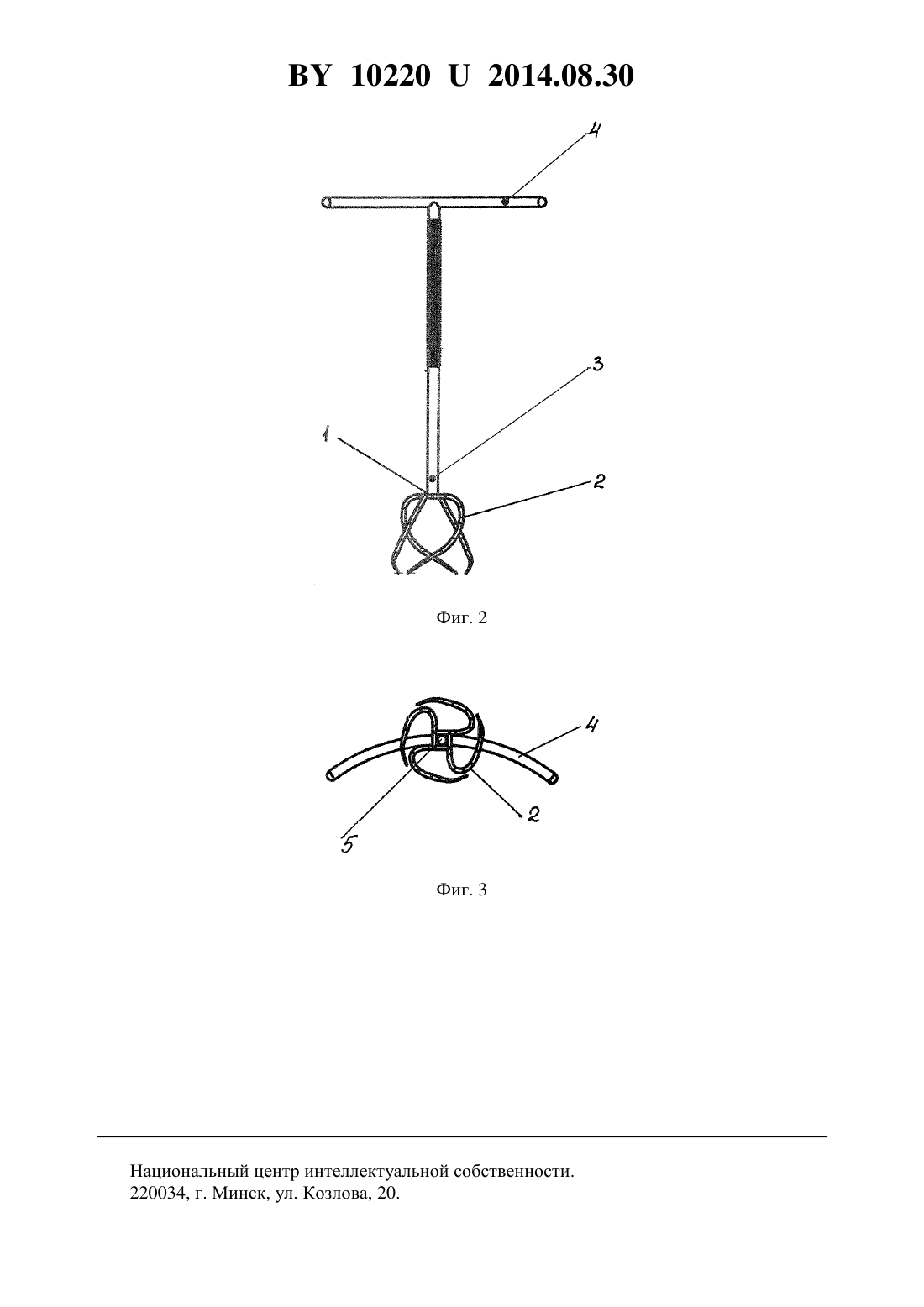

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Шуравко Владимир Михайлович(72) Автор Шуравко Владимир Михайлович(73) Патентообладатель Шуравко Владимир Михайлович(57) Ручной культиватор, содержащий рабочий орган, вертикальную стойку и поворотную рукоятку, отличающийся тем, что рабочий орган представляет собой изогнутые заостренные зубцы, ориентированные по направлению движения рыхления почвы и соединенные в верхней части между собой в виде контурной рамки с равными сторонами, на которую установлена вертикальная стойка с поворотной рукояткой. 102202014.08.30 Полезная модель относится к сельскому хозяйству, а именно к ручным орудиям для обработки и рыхления почвы, и может быть использована для подрезания и выдергивания сорняков. Известны ручные ротационные культиваторы, содержащие прямые вертикальные ножи, приводимые во вращение рукояткой 1. Недостатком такого устройства является неудобство в работе и низкое качество рыхления на вязких почвах. Наиболее близким по технической сущности к предлагаемой полезной модели является ручной культиватор 2, содержащий поворотную рукоятку, с которой жестко связан вертикальный стержень с закрепленным в его нижней части рабочим органом в виде заостренных пространственно спиралевидных зубьев. Однако при работе с любым культиватором у работающего человека наступает утомляемость из-за постоянной нагрузки различных групп мышц. Полезная модель направлена на снижение утомляемости мышц человека при рыхлении за счет легкости проникновения рабочего органа культиватора в почву. Предлагаемая полезная модель позволяет разработать целинный участок, подготовить почву на глубину до 20 см без оборота пласта, максимально сохраняя дождевых червей,микроорганизмы и влагу, очистить участок от сорняков и обработать приствольные участки деревьев и кустарников, не повреждая корни, превратив рутинную работу в удовольствие. Техническим преимуществом полезной модели является особая геометрия, прочность и острота зубцов, которые позволяют легко взрыхлять любую почву. Технический результат достигается тем, что в ручном культиваторе рабочий орган представляет собой изогнутые заостренные зубцы, ориентированные по направлению движения рыхления почвы и соединенные в верхней части между собой в виде контурной рамки с равными сторонами, на которую установлена вертикальная стойка с поворотной рукояткой. На фиг. 1 изображен ручной культиватор в аксонометрии, общий вид на фиг. 2 - вид спереди на фиг. 3 - вид сверху. Ручной культиватор состоит из рабочего органа 1 с зубцами 2, вертикальной стойки 3 и поворотной ручки 4. Зубцы 2 рабочего органа 1 представляют собой изогнутые заостренные снизу стержни. В верхней части зубцы 2 соединены между собой в виде контурной рамки 5 с равными сторонами. На рамку 5 сверху устанавливают вертикальную стойку 3 и приваривают. Нижняя заостренная часть зубцов 2 выполнена с положительным углом наклона к горизонту. Зубцы 2 ориентированы по направлению движения рыхления почвы. Вертикальная стойка 3 выполнена с возможностью выдвижения на необходимую высоту при помощи резьбовых фиксаторов. Вертикальная стойка 3 соединена с поворотной рукояткой 4. Поворотная ручка 4 выполнена дугообразной формы. Ручной культиватор работает следующим образом. Рабочий орган 1 культиватора устанавливают на поверхность почвы. Поворачивают ручку 4 по часовой стрелке до заглубления зубцов 2 в почву, затем извлекают культиватор почвы вертикально вверх, смещают культиватор в сторону на 10-20 см и повторяют цикл. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
