Рабочий орган для скашивания дна мелиоративных каналов

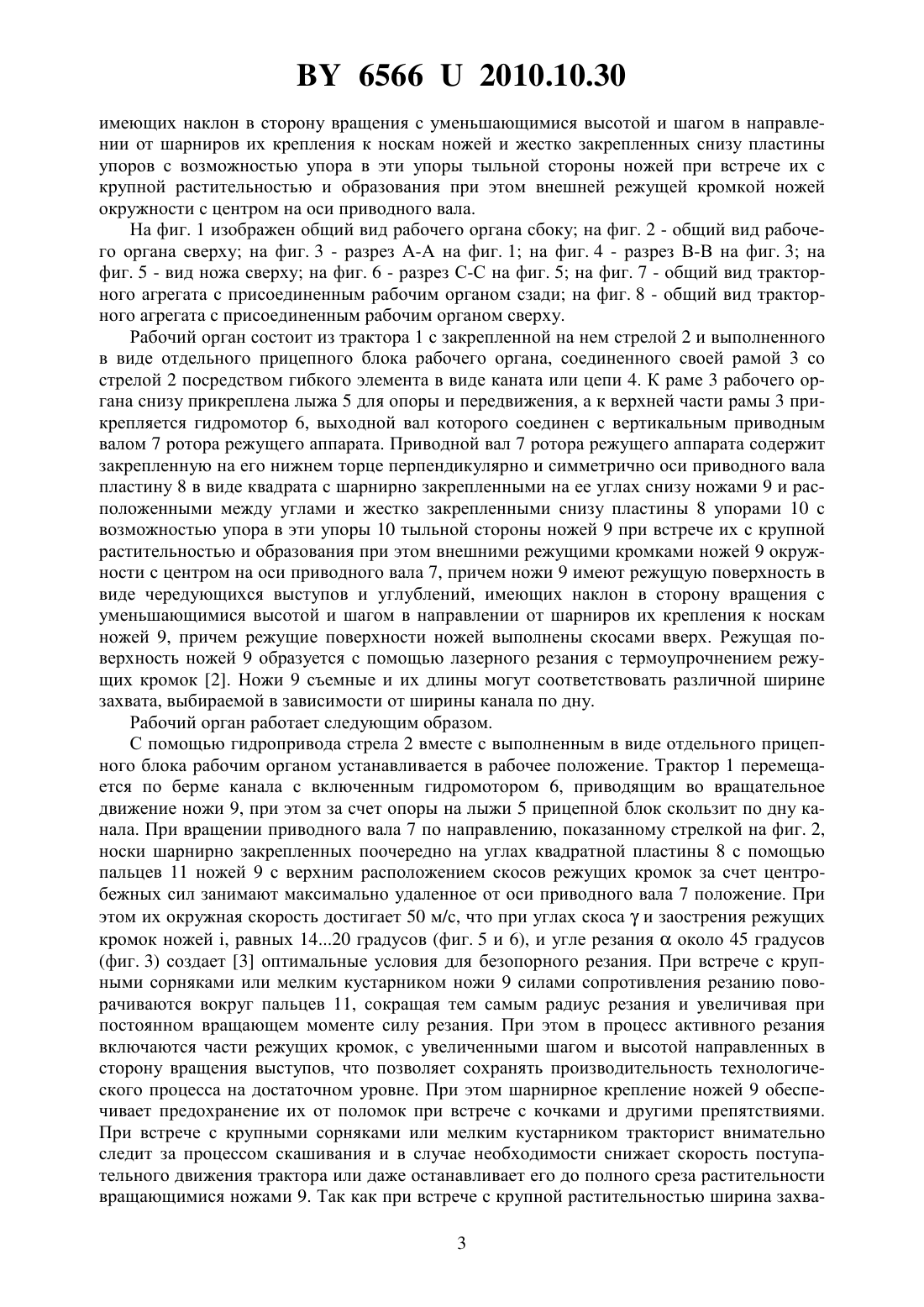

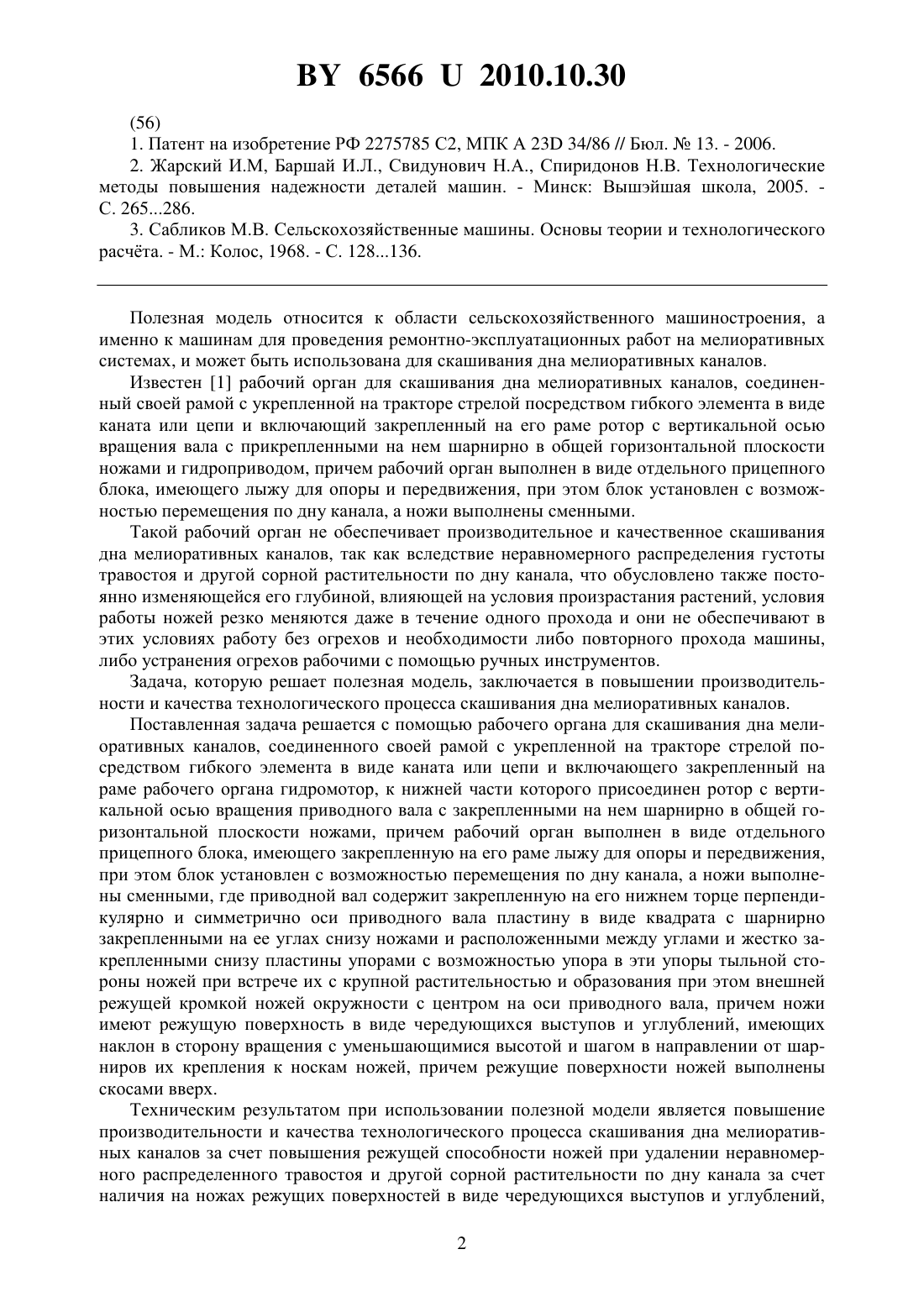

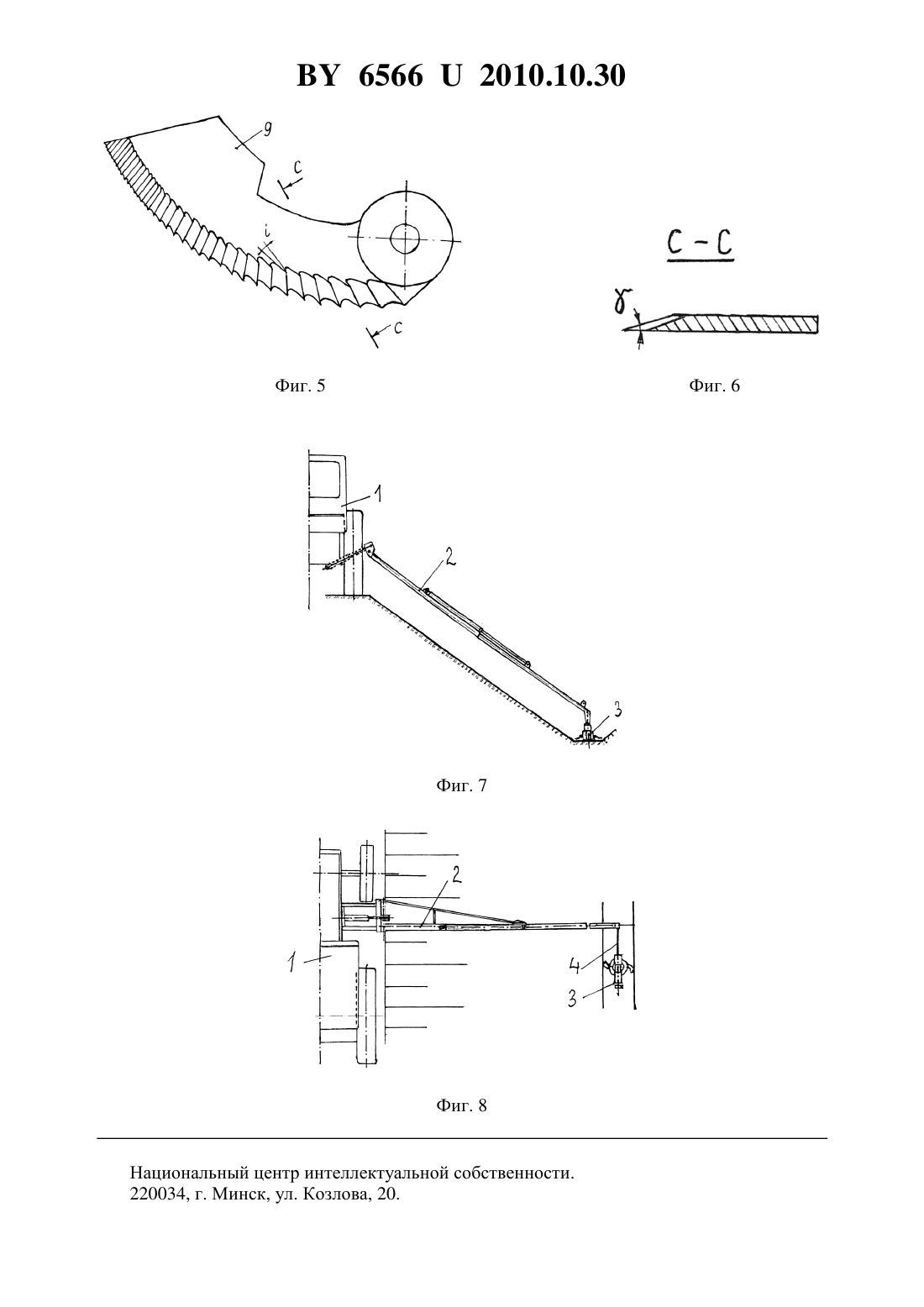

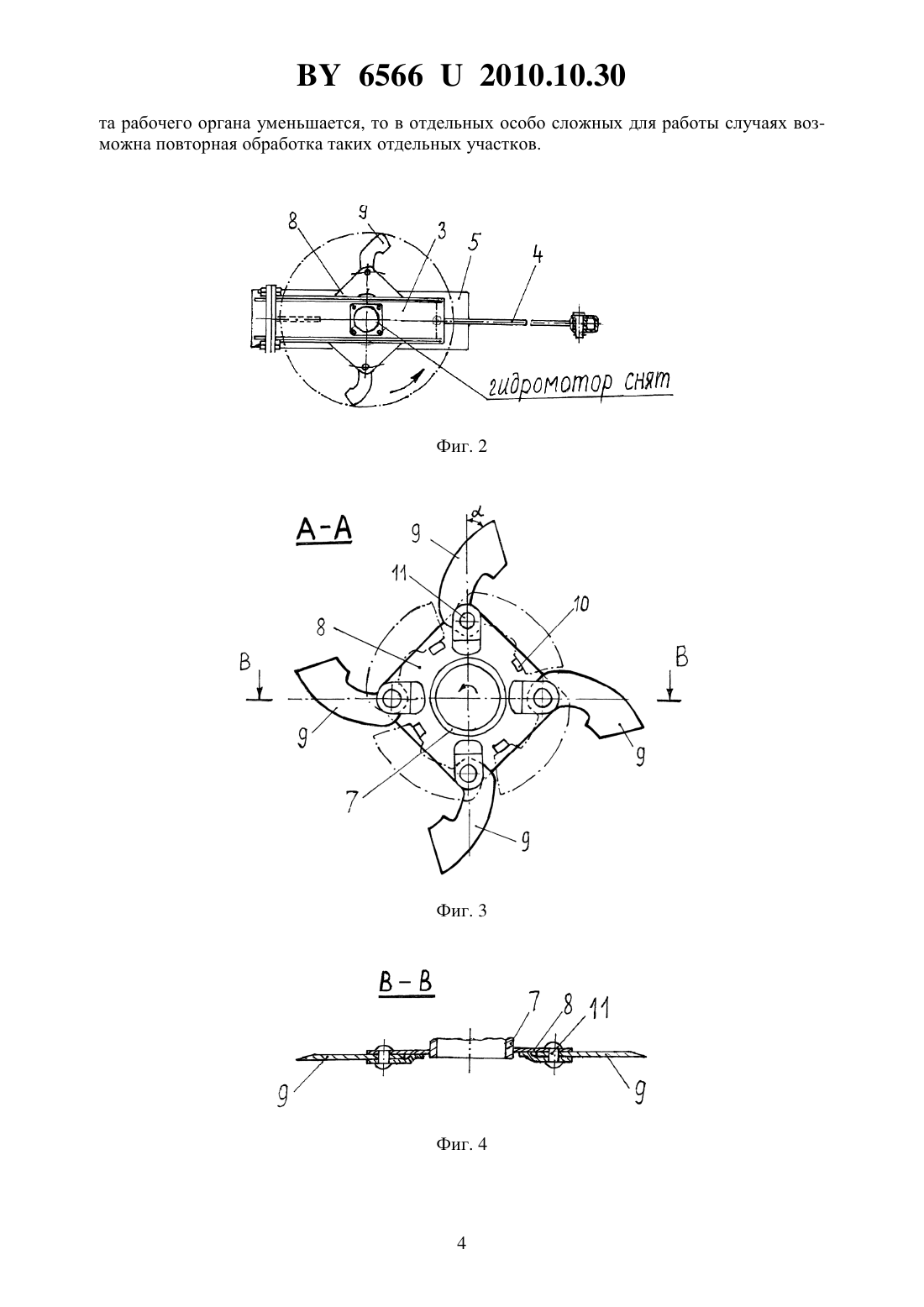

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ДЛЯ СКАШИВАНИЯ ДНА МЕЛИОРАТИВНЫХ КАНАЛОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основин Сергей Викторович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган для скашивания дна мелиоративных каналов, соединенный своей рамой с укрепленной на тракторе стрелой посредством гибкого элемента в виде каната или цепи и включающий закрепленный на раме рабочего органа гидромотор, к нижней части которого присоединен ротор с вертикальной осью вращения приводного вала с закрепленными на нем шарнирно в общей горизонтальной плоскости ножами, причем рабочий орган выполнен в виде отдельного прицепного блока, имеющего закрепленную на его раме лыжу для опоры и передвижения, при этом блок установлен с возможностью перемещения по дну канала, а ножи выполнены сменными, отличающийся тем, что приводной вал содержит закрепленную на его нижнем торце перпендикулярно и симметрично оси приводного вала пластину в виде квадрата с шарнирно закрепленными на ее углах снизу ножами и расположенными между углами и жестко закрепленными снизу пластины упорами с возможностью упора в эти упоры тыльной стороны ножей при встрече их с крупной растительностью и образования при этом внешней режущей кромкой ножей окружности с центром на оси приводного вала, причем ножи имеют режущую поверхность в виде чередующихся выступов и углублений, имеющих наклон в сторону вращения с уменьшающимися высотой и шагом в направлении от шарниров их крепления к носкам ножей, причем режущие поверхности ножей выполнены скосами вверх.(56) 1. Патент на изобретение РФ 2275785 С 2, МПК А 23 34/86 // Бюл.13. - 2006. 2. Жарский И.М, Баршай И.Л., Свидунович Н.А., Спиридонов Н.В. Технологические методы повышения надежности деталей машин. - Минск Вышэйшая школа, 2005. С. 265286. 3. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчта. - М. Колос, 1968. - С. 128136. Полезная модель относится к области сельскохозяйственного машиностроения, а именно к машинам для проведения ремонтно-эксплуатационных работ на мелиоративных системах, и может быть использована для скашивания дна мелиоративных каналов. Известен 1 рабочий орган для скашивания дна мелиоративных каналов, соединенный своей рамой с укрепленной на тракторе стрелой посредством гибкого элемента в виде каната или цепи и включающий закрепленный на его раме ротор с вертикальной осью вращения вала с прикрепленными на нем шарнирно в общей горизонтальной плоскости ножами и гидроприводом, причем рабочий орган выполнен в виде отдельного прицепного блока, имеющего лыжу для опоры и передвижения, при этом блок установлен с возможностью перемещения по дну канала, а ножи выполнены сменными. Такой рабочий орган не обеспечивает производительное и качественное скашивания дна мелиоративных каналов, так как вследствие неравномерного распределения густоты травостоя и другой сорной растительности по дну канала, что обусловлено также постоянно изменяющейся его глубиной, влияющей на условия произрастания растений, условия работы ножей резко меняются даже в течение одного прохода и они не обеспечивают в этих условиях работу без огрехов и необходимости либо повторного прохода машины,либо устранения огрехов рабочими с помощью ручных инструментов. Задача, которую решает полезная модель, заключается в повышении производительности и качества технологического процесса скашивания дна мелиоративных каналов. Поставленная задача решается с помощью рабочего органа для скашивания дна мелиоративных каналов, соединенного своей рамой с укрепленной на тракторе стрелой посредством гибкого элемента в виде каната или цепи и включающего закрепленный на раме рабочего органа гидромотор, к нижней части которого присоединен ротор с вертикальной осью вращения приводного вала с закрепленными на нем шарнирно в общей горизонтальной плоскости ножами, причем рабочий орган выполнен в виде отдельного прицепного блока, имеющего закрепленную на его раме лыжу для опоры и передвижения,при этом блок установлен с возможностью перемещения по дну канала, а ножи выполнены сменными, где приводной вал содержит закрепленную на его нижнем торце перпендикулярно и симметрично оси приводного вала пластину в виде квадрата с шарнирно закрепленными на ее углах снизу ножами и расположенными между углами и жестко закрепленными снизу пластины упорами с возможностью упора в эти упоры тыльной стороны ножей при встрече их с крупной растительностью и образования при этом внешней режущей кромкой ножей окружности с центром на оси приводного вала, причем ножи имеют режущую поверхность в виде чередующихся выступов и углублений, имеющих наклон в сторону вращения с уменьшающимися высотой и шагом в направлении от шарниров их крепления к носкам ножей, причем режущие поверхности ножей выполнены скосами вверх. Техническим результатом при использовании полезной модели является повышение производительности и качества технологического процесса скашивания дна мелиоративных каналов за счет повышения режущей способности ножей при удалении неравномерного распределенного травостоя и другой сорной растительности по дну канала за счет наличия на ножах режущих поверхностей в виде чередующихся выступов и углублений,2 65662010.10.30 имеющих наклон в сторону вращения с уменьшающимися высотой и шагом в направлении от шарниров их крепления к носкам ножей и жестко закрепленных снизу пластины упоров с возможностью упора в эти упоры тыльной стороны ножей при встрече их с крупной растительностью и образования при этом внешней режущей кромкой ножей окружности с центром на оси приводного вала. На фиг. 1 изображен общий вид рабочего органа сбоку на фиг. 2 - общий вид рабочего органа сверху на фиг. 3 - разрез А-А на фиг. 1 на фиг. 4 - разрез В-В на фиг. 3 на фиг. 5 - вид ножа сверху на фиг. 6 - разрез С-С на фиг. 5 на фиг. 7 - общий вид тракторного агрегата с присоединенным рабочим органом сзади на фиг. 8 - общий вид тракторного агрегата с присоединенным рабочим органом сверху. Рабочий орган состоит из трактора 1 с закрепленной на нем стрелой 2 и выполненного в виде отдельного прицепного блока рабочего органа, соединенного своей рамой 3 со стрелой 2 посредством гибкого элемента в виде каната или цепи 4. К раме 3 рабочего органа снизу прикреплена лыжа 5 для опоры и передвижения, а к верхней части рамы 3 прикрепляется гидромотор 6, выходной вал которого соединен с вертикальным приводным валом 7 ротора режущего аппарата. Приводной вал 7 ротора режущего аппарата содержит закрепленную на его нижнем торце перпендикулярно и симметрично оси приводного вала пластину 8 в виде квадрата с шарнирно закрепленными на ее углах снизу ножами 9 и расположенными между углами и жестко закрепленными снизу пластины 8 упорами 10 с возможностью упора в эти упоры 10 тыльной стороны ножей 9 при встрече их с крупной растительностью и образования при этом внешними режущими кромками ножей 9 окружности с центром на оси приводного вала 7, причем ножи 9 имеют режущую поверхность в виде чередующихся выступов и углублений, имеющих наклон в сторону вращения с уменьшающимися высотой и шагом в направлении от шарниров их крепления к носкам ножей 9, причем режущие поверхности ножей выполнены скосами вверх. Режущая поверхность ножей 9 образуется с помощью лазерного резания с термоупрочнением режущих кромок 2. Ножи 9 съемные и их длины могут соответствовать различной ширине захвата, выбираемой в зависимости от ширины канала по дну. Рабочий орган работает следующим образом. С помощью гидропривода стрела 2 вместе с выполненным в виде отдельного прицепного блока рабочим органом устанавливается в рабочее положение. Трактор 1 перемещается по берме канала с включенным гидромотором 6, приводящим во вращательное движение ножи 9, при этом за счет опоры на лыжи 5 прицепной блок скользит по дну канала. При вращении приводного вала 7 по направлению, показанному стрелкой на фиг. 2,носки шарнирно закрепленных поочередно на углах квадратной пластины 8 с помощью пальцев 11 ножей 9 с верхним расположением скосов режущих кромок за счет центробежных сил занимают максимально удаленное от оси приводного вала 7 положение. При этом их окружная скорость достигает 50 м/с, что при углах скосаи заострения режущих кромок ножей , равных 1420 градусов (фиг. 5 и 6), и угле резанияоколо 45 градусов(фиг. 3) создает 3 оптимальные условия для безопорного резания. При встрече с крупными сорняками или мелким кустарником ножи 9 силами сопротивления резанию поворачиваются вокруг пальцев 11, сокращая тем самым радиус резания и увеличивая при постоянном вращающем моменте силу резания. При этом в процесс активного резания включаются части режущих кромок, с увеличенными шагом и высотой направленных в сторону вращения выступов, что позволяет сохранять производительность технологического процесса на достаточном уровне. При этом шарнирное крепление ножей 9 обеспечивает предохранение их от поломок при встрече с кочками и другими препятствиями. При встрече с крупными сорняками или мелким кустарником тракторист внимательно следит за процессом скашивания и в случае необходимости снижает скорость поступательного движения трактора или даже останавливает его до полного среза растительности вращающимися ножами 9. Так как при встрече с крупной растительностью ширина захва 3 65662010.10.30 та рабочего органа уменьшается, то в отдельных особо сложных для работы случаях возможна повторная обработка таких отдельных участков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
