Электрододержатель для ручной дуговой сварки

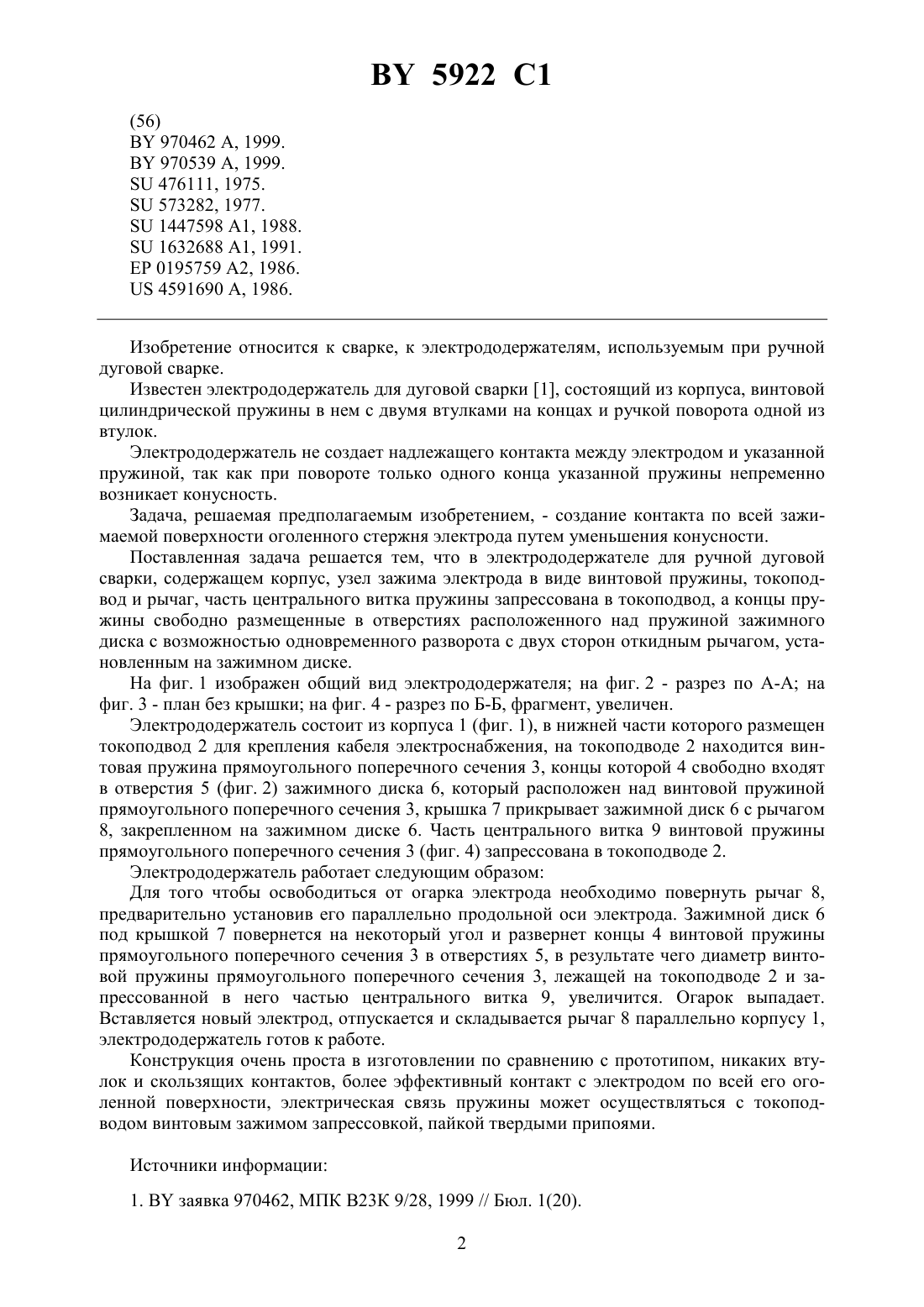

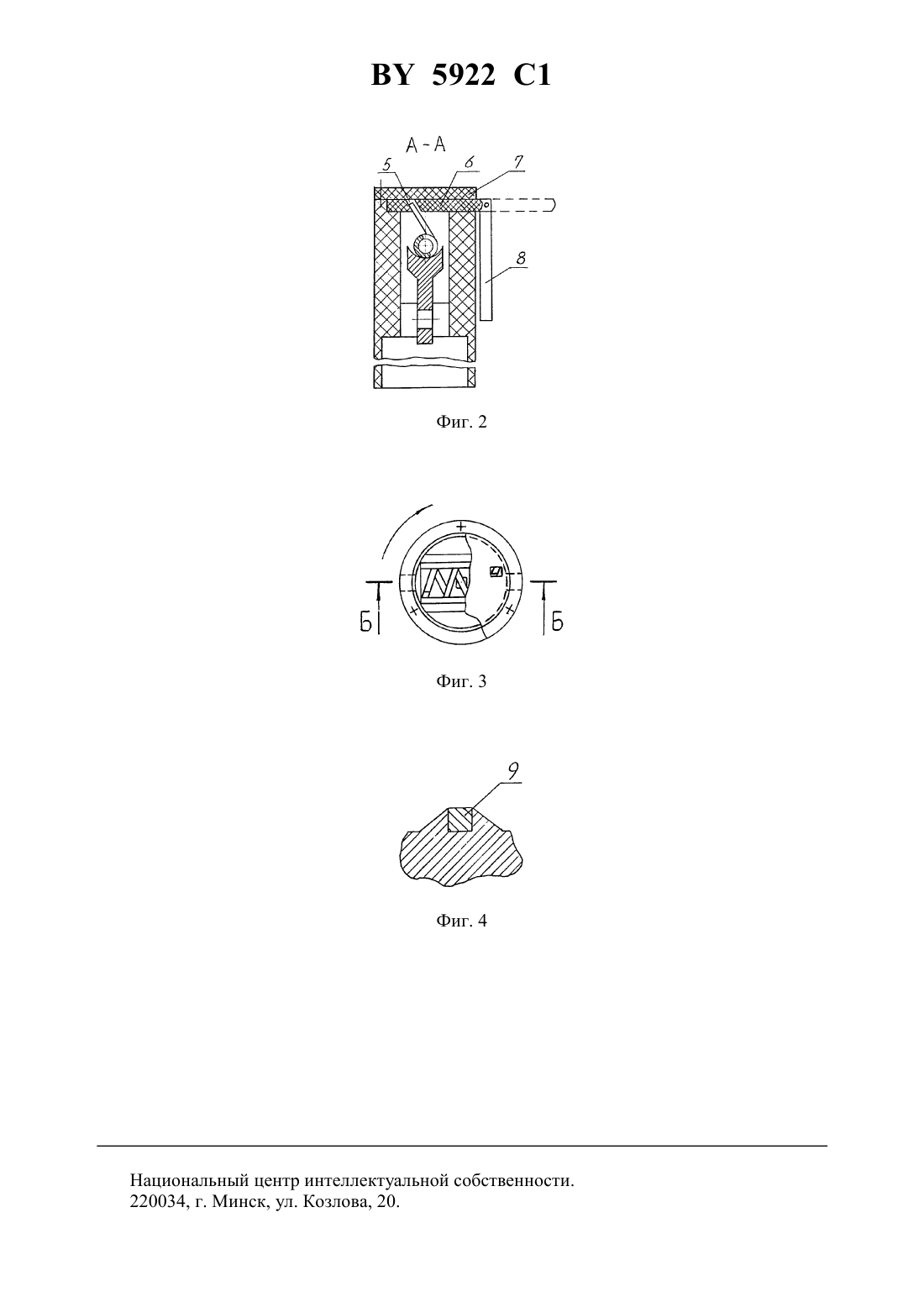

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ РУЧНОЙ ДУГОВОЙ СВАРКИ(71) Заявитель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(72) Автор Романенков Владимир Андреевич(73) Патентообладатель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(57) Электрододержатель для ручной дуговой сварки, содержащий корпус, узел зажима электрода в виде винтовой цилиндрической пружины, токоподвод и рычаг, отличающийся тем, что часть центрального витка пружины запрессована в токоподвод, а концы пружины свободно размещены в отверстиях расположенного над пружиной зажимного диска с возможностью одновременного разворота с двух сторон откидным рычагом, установленным на зажимном диске.(56)970462 , 1999.970539 , 1999.476111, 1975.573282, 1977.1447598 1, 1988.1632688 1, 1991.0195759 2, 1986.4591690 , 1986. Изобретение относится к сварке, к электрододержателям, используемым при ручной дуговой сварке. Известен электрододержатель для дуговой сварки 1, состоящий из корпуса, винтовой цилиндрической пружины в нем с двумя втулками на концах и ручкой поворота одной из втулок. Электрододержатель не создает надлежащего контакта между электродом и указанной пружиной, так как при повороте только одного конца указанной пружины непременно возникает конусность. Задача, решаемая предполагаемым изобретением, - создание контакта по всей зажимаемой поверхности оголенного стержня электрода путем уменьшения конусности. Поставленная задача решается тем, что в электрододержателе для ручной дуговой сварки, содержащем корпус, узел зажима электрода в виде винтовой пружины, токоподвод и рычаг, часть центрального витка пружины запрессована в токоподвод, а концы пружины свободно размещенные в отверстиях расположенного над пружиной зажимного диска с возможностью одновременного разворота с двух сторон откидным рычагом, установленным на зажимном диске. На фиг. 1 изображен общий вид электрододержателя на фиг. 2 - разрез по А-А на фиг. 3 - план без крышки на фиг. 4 - разрез по Б-Б, фрагмент, увеличен. Электрододержатель состоит из корпуса 1 (фиг. 1), в нижней части которого размещен токоподвод 2 для крепления кабеля электроснабжения, на токоподводе 2 находится винтовая пружина прямоугольного поперечного сечения 3, концы которой 4 свободно входят в отверстия 5 (фиг. 2) зажимного диска 6, который расположен над винтовой пружиной прямоугольного поперечного сечения 3, крышка 7 прикрывает зажимной диск 6 с рычагом 8, закрепленном на зажимном диске 6. Часть центрального витка 9 винтовой пружины прямоугольного поперечного сечения 3 (фиг. 4) запрессована в токоподводе 2. Электрододержатель работает следующим образом Для того чтобы освободиться от огарка электрода необходимо повернуть рычаг 8,предварительно установив его параллельно продольной оси электрода. Зажимной диск 6 под крышкой 7 повернется на некоторый угол и развернет концы 4 винтовой пружины прямоугольного поперечного сечения 3 в отверстиях 5, в результате чего диаметр винтовой пружины прямоугольного поперечного сечения 3, лежащей на токоподводе 2 и запрессованной в него частью центрального витка 9, увеличится. Огарок выпадает. Вставляется новый электрод, отпускается и складывается рычаг 8 параллельно корпусу 1,электрододержатель готов к работе. Конструкция очень проста в изготовлении по сравнению с прототипом, никаких втулок и скользящих контактов, более эффективный контакт с электродом по всей его оголенной поверхности, электрическая связь пружины может осуществляться с токоподводом винтовым зажимом запрессовкой, пайкой твердыми припоями. Источники информации 1.заявка 970462, МПК В 23 К 9/28, 1999 // Бюл. 1(20). 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
