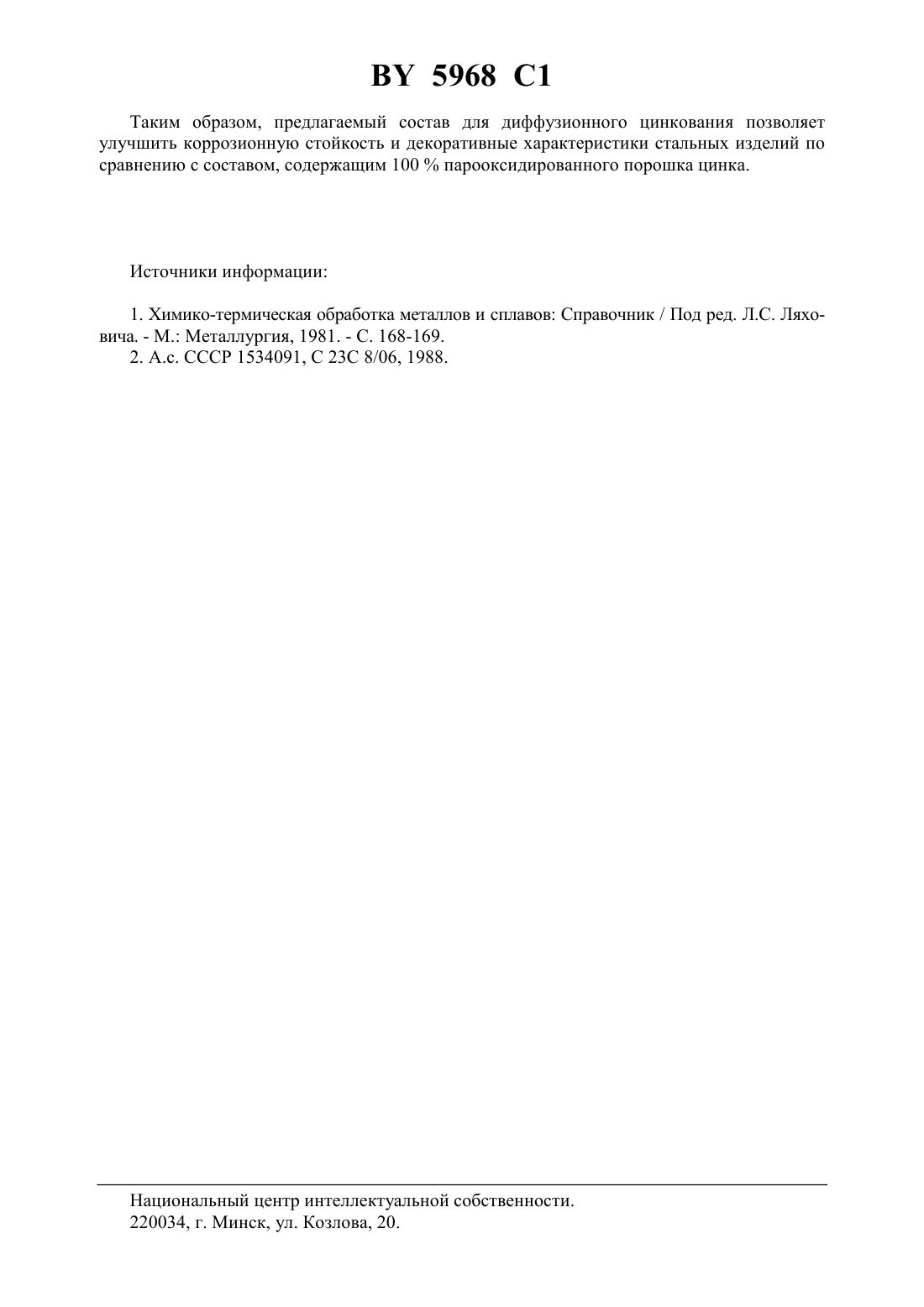

Состав для диффузионного цинкования стальных изделий

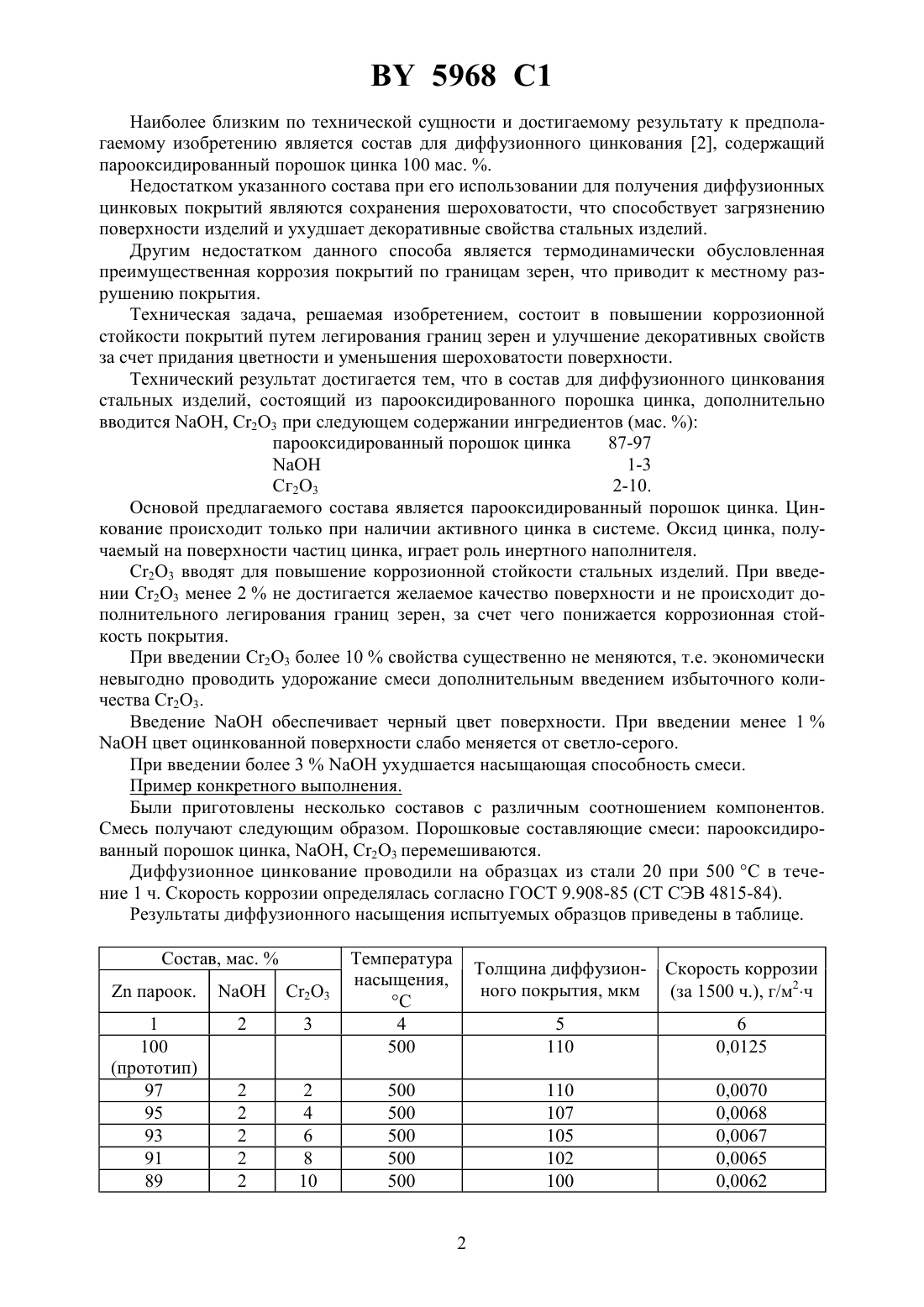

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСТАВ ДЛЯ ДИФФУЗИОННОГО ЦИНКОВАНИЯ СТАЛЬНЫХ ИЗДЕЛИЙ(71) Заявитель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(72) Авторы Качалов Вадим Адольфович Астрейко Людмила Александровна(73) Патентообладатель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(57) Состав для диффузионного цинкования стальных изделий, содержащий парооксидированный порошок цинка, отличающийся тем, что он дополнительно содержити 23 при следующем соотношении компонентов, мас.парооксидированный порошок цинка 87-97(56)1534091 1, 1990.1571103 1, 1990.2016139 1, 1994.1138430 А, 1985. Предполагаемое изобретение относится к области металловедения, в частности к химико-термической обработке сталей и может применяться для получения коррозионностойких цинковых покрытий. Известен состав для диффузионного цинкования металлических изделий 1, включающий металлический порошок и инертный наполнитель при следующем соотношении компонентов, мас.металлический порошок 75 инертный наполнитель 25. В качестве металлического порошка может быть использован цинк, а в качестве инертного наполнителя оксид кремния, оксид алюминия, измельченный шамот и т.д. Недостатком данного состава является его низкая насыщающая способность, что удорожает процесс цинкования смеси, созданные с использованием данного состава, спекаются, что ухудшает качество поверхности покрытия. 5968 1 Наиболее близким по технической сущности и достигаемому результату к предполагаемому изобретению является состав для диффузионного цинкования 2, содержащий парооксидированный порошок цинка 100 мас. . Недостатком указанного состава при его использовании для получения диффузионных цинковых покрытий являются сохранения шероховатости, что способствует загрязнению поверхности изделий и ухудшает декоративные свойства стальных изделий. Другим недостатком данного способа является термодинамически обусловленная преимущественная коррозия покрытий по границам зерен, что приводит к местному разрушению покрытия. Техническая задача, решаемая изобретением, состоит в повышении коррозионной стойкости покрытий путем легирования границ зерен и улучшение декоративных свойств за счет придания цветности и уменьшения шероховатости поверхности. Технический результат достигается тем, что в состав для диффузионного цинкования стальных изделий, состоящий из парооксидированного порошка цинка, дополнительно вводится , 23 при следующем содержании ингредиентов (мас. ) парооксидированный порошок цинка 87-97 1-3 Сг 23 2-10. Основой предлагаемого состава является парооксидированный порошок цинка. Цинкование происходит только при наличии активного цинка в системе. Оксид цинка, получаемый на поверхности частиц цинка, играет роль инертного наполнителя. С 2 О 3 вводят для повышение коррозионной стойкости стальных изделий. При введении С 2 О 3 менее 2 не достигается желаемое качество поверхности и не происходит дополнительного легирования границ зерен, за счет чего понижается коррозионная стойкость покрытия. При введении С 2 О 3 более 10 свойства существенно не меняются, т.е. экономически невыгодно проводить удорожание смеси дополнительным введением избыточного количества С 2 О 3. Введениеобеспечивает черный цвет поверхности. При введении менее 1 цвет оцинкованной поверхности слабо меняется от светло-серого. При введении более 3 ухудшается насыщающая способность смеси. Пример конкретного выполнения. Были приготовлены несколько составов с различным соотношением компонентов. Смесь получают следующим образом. Порошковые составляющие смеси парооксидированный порошок цинка, , 23 перемешиваются. Диффузионное цинкование проводили на образцах из стали 20 при 500 С в течение 1 ч. Скорость коррозии определялась согласно ГОСТ 9.908-85 (СТ СЭВ 4815-84). Результаты диффузионного насыщения испытуемых образцов приведены в таблице. Состав, мас.пароок. 5968 1 Таким образом, предлагаемый состав для диффузионного цинкования позволяет улучшить коррозионную стойкость и декоративные характеристики стальных изделий по сравнению с составом, содержащим 100 парооксидированного порошка цинка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
