Электрододержатель для ручной дуговой сварки

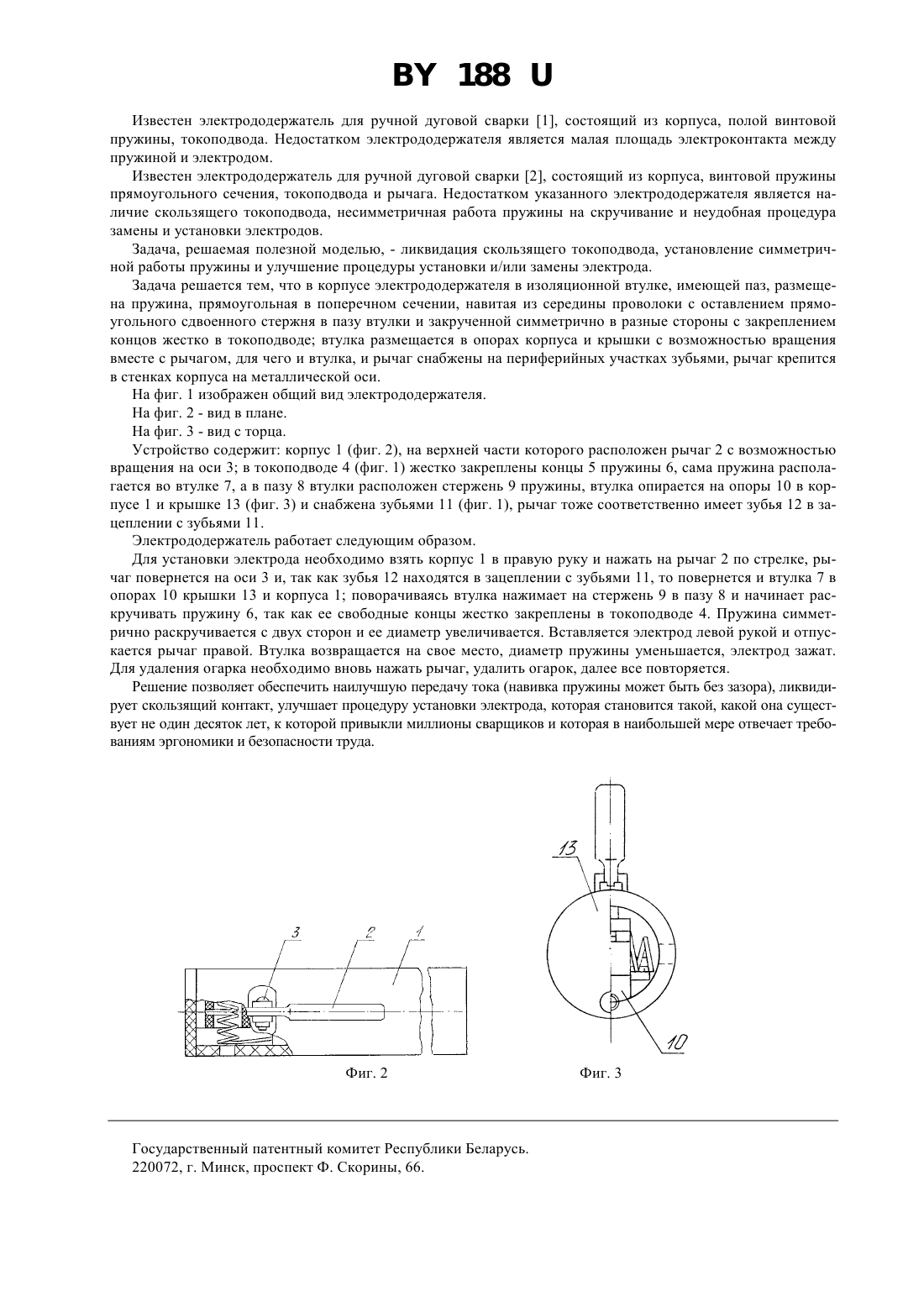

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ РУЧНОЙ ДУГОВОЙ СВАРКИ(57) Электрододержатель для ручной дуговой сварки, содержащий корпус, токоподвод, винтовую пружину,прямоугольную в поперечном сечении, и рычаг, отличающийся тем, что пружина выполнена навивкой из середины проволоки, сложенной вначале вместе в виде единого прямолинейного стержня и затем закрученной симметрично в разные стороны, причем пружина размещена в изоляционной втулке, снабженной пазом,в котором находится стержень пружины, а концы ее жестко закреплены в токоподводе, втулка размещена в опорах корпуса и крышки с возможностью вращения и снабжена зубьями, взаимодействующими с зубьями рычага, закрепленного на оси в корпусе электрододержателя. Фиг. 1 Предлагаемая полезная модель Электрододержатель для ручной дуговой сварки относится к ручному инструменту при сварочных работах. 188 Известен электрододержатель для ручной дуговой сварки 1, состоящий из корпуса, полой винтовой пружины, токоподвода. Недостатком электрододержателя является малая площадь электроконтакта между пружиной и электродом. Известен электрододержатель для ручной дуговой сварки 2, состоящий из корпуса, винтовой пружины прямоугольного сечения, токоподвода и рычага. Недостатком указанного электрододержателя является наличие скользящего токоподвода, несимметричная работа пружины на скручивание и неудобная процедура замены и установки электродов. Задача, решаемая полезной моделью, - ликвидация скользящего токоподвода, установление симметричной работы пружины и улучшение процедуры установки и/или замены электрода. Задача решается тем, что в корпусе электрододержателя в изоляционной втулке, имеющей паз, размещена пружина, прямоугольная в поперечном сечении, навитая из середины проволоки с оставлением прямоугольного сдвоенного стержня в пазу втулки и закрученной симметрично в разные стороны с закреплением концов жестко в токоподводе втулка размещается в опорах корпуса и крышки с возможностью вращения вместе с рычагом, для чего и втулка, и рычаг снабжены на периферийных участках зубьями, рычаг крепится в стенках корпуса на металлической оси. На фиг. 1 изображен общий вид электрододержателя. На фиг. 2 - вид в плане. На фиг. 3 - вид с торца. Устройство содержит корпус 1 (фиг. 2), на верхней части которого расположен рычаг 2 с возможностью вращения на оси 3 в токоподводе 4 (фиг. 1) жестко закреплены концы 5 пружины 6, сама пружина располагается во втулке 7, а в пазу 8 втулки расположен стержень 9 пружины, втулка опирается на опоры 10 в корпусе 1 и крышке 13 (фиг. 3) и снабжена зубьями 11 (фиг. 1), рычаг тоже соответственно имеет зубья 12 в зацеплении с зубьями 11. Электрододержатель работает следующим образом. Для установки электрода необходимо взять корпус 1 в правую руку и нажать на рычаг 2 по стрелке, рычаг повернется на оси 3 и, так как зубья 12 находятся в зацеплении с зубьями 11, то повернется и втулка 7 в опорах 10 крышки 13 и корпуса 1 поворачиваясь втулка нажимает на стержень 9 в пазу 8 и начинает раскручивать пружину 6, так как ее свободные концы жестко закреплены в токоподводе 4. Пружина симметрично раскручивается с двух сторон и ее диаметр увеличивается. Вставляется электрод левой рукой и отпускается рычаг правой. Втулка возвращается на свое место, диаметр пружины уменьшается, электрод зажат. Для удаления огарка необходимо вновь нажать рычаг, удалить огарок, далее все повторяется. Решение позволяет обеспечить наилучшую передачу тока (навивка пружины может быть без зазора), ликвидирует скользящий контакт, улучшает процедуру установки электрода, которая становится такой, какой она существует не один десяток лет, к которой привыкли миллионы сварщиков и которая в наибольшей мере отвечает требованиям эргономики и безопасности труда. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
