Химический проявитель для обработки радиографических медицинских пленок

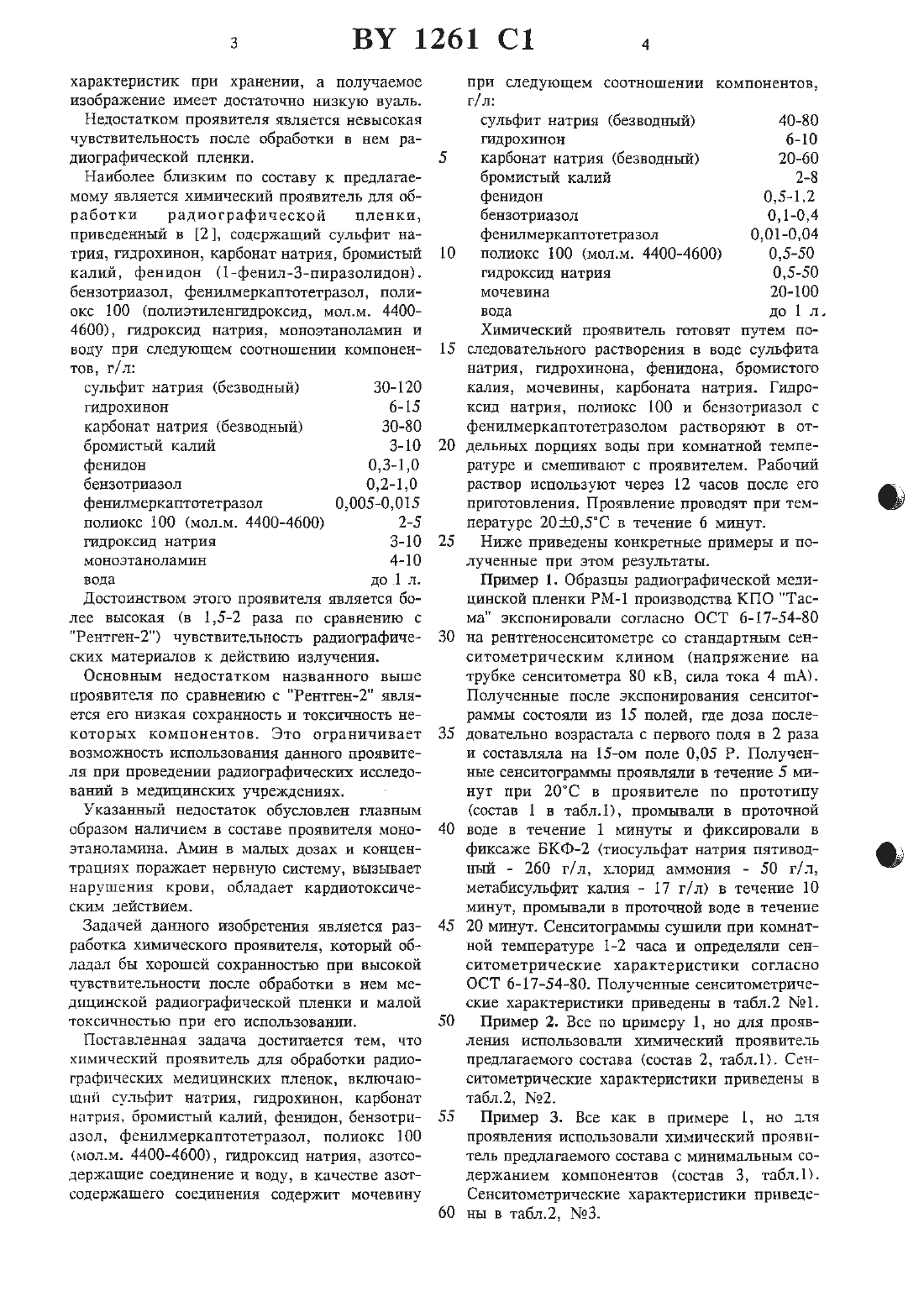

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬХимический проявитель для обработки радиографических медицинских пленок, включающий сульфит натрия, гидрохинон, карбонат натрия, бромистый калий, фенидон, бензотриазол, гидроксид натрия, полиокс 100 (моим. 4400-4600), фенилмеркаптотетразол, азотосодержащее соединение и воду, отличающийся тем, что в качестве азотосодержащего соединения содержит мочевину при следующем соотношении компонентов, г/лИзобретение относится к созданию раствора химического проявитель для кимико-фотографической обработки радиографических медицинских пленок, используемых при проведении рентгенологических и флюрографических исследований.Для кишит-фотографической обработки медицинскик снимков на крупнозернистых плен ХИМИЧЕСКИЙ ПРОЯВИТЕЛЬ ДЛЯ ОБРАБОТКИ РАДИОГРАФИЧЕСКИХ МЕДИЦИНСКИХ ПЛЕНОК(71) Заявитель Научно-исследовательский институт физико-химических проблем Белорусского государственного университета (В)проблем Белорусского государственного университета (ВЧ)1. Журба Ю.И. Краткий справочник по фотоматериалам. - М. Искусство, 1987-0192.как (типа РМ-1 РМВ и флюрографическттх пленок типа РФ-З) рекомендуется использовать метолгидрохиноновьпй проявитель типа Рентген 2 1 . Достоинство проявителя Рентген-2 состоит в том, что он содержит доступные и недорогие компоненты (Метол, сульфгхт натрия, гидрохинон, карбонат натрия, бромистый калий и вода), не изменяет своих рабочиххарактеристик при хранении, а получаемое Изображение имеет достаточно низкую вуаль.Недостатком проявителя является невысокая чувствительность после обработки в нем радиографической пленки.Наиболее близким по составу к предлагаемому является химический проявитель для обработки радиографической пленки,приведенный в 2, содержащий сульфит натрия, Гидрохинон, карбонат натрия, бромистый калий, фенидон (1-фенил-3-пиразолидон). бензотриазол, фенилмеркаптотетразол, полиокс 100 (полиэтиленгидроксид, мол.м. 44004600), гидроксид натрия, моноэтаноламин и воду при следующем соотношении компонентов, г/лСульфит натрия безводный 30-120 гидрохинон 6-15 карбонат натрия (безводный) 30-80 бромистый калий 3-10 фенидов 0,31 О бензотриазол О, 2-1 ОДостоинством этого проявителя является более высокая (в 1,5-2 раза по сравнению с Рентген-Т) чувствительность радиографических материалов к действию излучения.Основным недостатком названного выше проявителя по сравнению с Рентген-Т является его низкая сохранность и токсичность некоторых компонентов. Это ограничивает возможность использования данного проявителя при проведении радиографическшс исследований в медицинских учреждениях.Указанный недостаток обусловлен главным образом наличием в составе проявителя моноэтанолашша. Амин в малых дозах и концентрацнях поражает нервную систему, вызывает нарушения крови, обладает кардиотоксическим действием.Задачей данного изобретения является разработка химического проявителя, который обладал бы хорошей сохранностью при высокой чувствительности после обработки в нем медицинской радиографической пленки и малой ТОКСИЧНОГЬЮ при ЕГО ИСПОЛЬЗОВЗНИИ.Поставленная задача достигается тем, что химический проявитель для обработки радиографтшческих медицинских пленок, включающий сульфит натрия, гидрохинон, карбонат натрия, бромистый калий, фенидон, бензотриазол, фенилмеркаптотетразол, полиокс 100(мол.м. 44004600), гидроксид натрия, азотсодержащие соединение и воду, в качестве азотсодержащего соединения содержит мочевинупри следующем соотношении компонентов,г/лХимический проявитель готовят путем последовательного растворения в воде сульфита натрия, гидрохинона, фенидона, бромистого калия, мочевины, карбоната натрия. Гидроксид натрия, полиокс 100 и бензотриазол с фенилмеркаптотетразолом растворяют в отдельных порциях воды при комнатной температуре и смешивают с проявителем. Рабочий раствор используют через 12 часов после его приготовления. Проявление проводят при температуре 2 ОШ,5 С в течение 6 минут.Ниже приведены конкретные примеры и полученные при этом результаты.Пример 1. Образцы радиографической медицинской пленки РМ-1 производства КПО Тасма экспонировали согласно ОСТ 6-17-54-80 на рентгеносенситоьяетре со стандартным сенситометрическим клином (напряжение на трубке сенситометра 80 кВ, сила тока 4 ША). Полученные после экспонирования сенситограммы состояли из 15 полей, где доза последовательно возрастала с первого поля в 2 раза и составляла на 15 ом поле 0,05 Р. Полученные Сенситограммы проявляли в течение 5 минут при 20 С в проявителе по прототипу(состав 1 в табл.1), промывали в проточной воде в течение 1 минуты и фиксировали в фиксаже БКФ-2 (тиосульфат натрия пятинедный - 260 г/л, хлорид аммония - 50 г/л,метабисульфит калия - 17 г/л) в течение 10 минут, промывали в проточной воде в течение 20 минут. Сенситограммы сушили при комнатной температуре 1-2 часа и определяли сенситометрические характеристики согласно ОСТ 6-17-54-80. Полученные сенситометрические характеристики приведены в табл.2 Ы 91.Пример 2. Все по примеру 1, но для проявления Использовали химический проявитель предлагаемого состава (состав 2, табл.1). Сенситометрические характеристики приведены в табл.2, 1 Тг 2.Пример 3. Все как в примере 1, но для проявления использовали химический проявитель предлагаемого состава с минимальным содержанием компонентов (состав 3, табл.1). Сенситометрические характеристики приведены в табл.2, Ы 93.Пример 4. Все как в примере 1, но для проявления использовали химический проявитель предлагаемого состава с максимальным содержанием компонентов (состав 4, табл.1). Сенситометрические характеристики приведе- 5 ны в табл.2, ММ.Пример 5. Все как в примере 1, но для проявления использовали проявитель Рент- ны в табл.2, М 99. ген 2 (состав 5, табл.1), рекомендованный Пример 10. Все как в примере 4, но проявзаводом-изготовителем пленки. Сенсито- 10 пение проводили проявителем на ЗО-ые сутки. метрические характеристики приведены в Сенситометрические характеристики приведетабл.2, Ы 95. ны в табл 2 М 91 О.Пример б. Все как в примере 5, но прояв- Таким образом, приведеншяе в описании данление проводили проявителем на ЗО-ые сутки. ные (пршиерьх 5-9) однозначно указывают на Сенситометрические характеристики приведе- 15 то, что введение в состав химического проявины в табл.2, 1 Ч 9 б. теля мочевины вместо токсичного монозтанола Пример 7. Все как в примере 1, но прояв- мина, обладающего Цщроким токсилогичесшш пение проводили проявителем на Б-ые сутки. действием, позволяет значительно увеличить Сенситометрические характеристики приведе- сохранность проявителя при высокой чувствины в табл.2, МЛ. 20 тельности после обработки в нем радиографиче Пример 8. Все как в примере 2, но проявление проводили проявителем на ЗО-ые сутки. Сенситометрические характеристики приведены в табл.2, Ы 98. Пример 9. Все как в примере 3, но проявление проводили проявителем на ЗО-ые сутки. Сенситометрические характеристики приведе Таблица 1Сульфит натрия безводный ГидрохинонКарбонат натрия безводный Бромистый калий Гидроксид натрияМочевина Вода до 1 лТип химического правителя Прототип Предлагаемый состав Предлагаемый состав с минимальным содержанием компонентов Предлагаемый состав с максимальным содержанием компонентов проявитель Рентген-З проявитель Рентген-Т на 30-е сутки Прототип на 30-е сутки Предлагаемый состав на 30-е сутки Предлагаемый состав с минимальным содержанием компонентов на 30-е сутки Предлагаемый состав с максимальным содеранием комонент на 30-е иской пленки. При этом вуаль и контраст изоч бражения остаются на том же уровне. Концентрационные границы разработанного химического проявителя определены из того факта, что дальнейшее увеличение компонентов в составе химического проявителя приво дит к недопустимому росту оптической плотности вуали и уменьшению величины чувстВИТВЛЬНОСТИ, 3 ДНЛЬНВЙШСЕ УМЕНЬШЕНИЕ содержания компонентов в проявителе приводит к уменьшению величины чувствительности и коэффициента контрастности.Государственное патентное ведомство Республики Беларусь.
