Самоходный льноуборочный комбайн

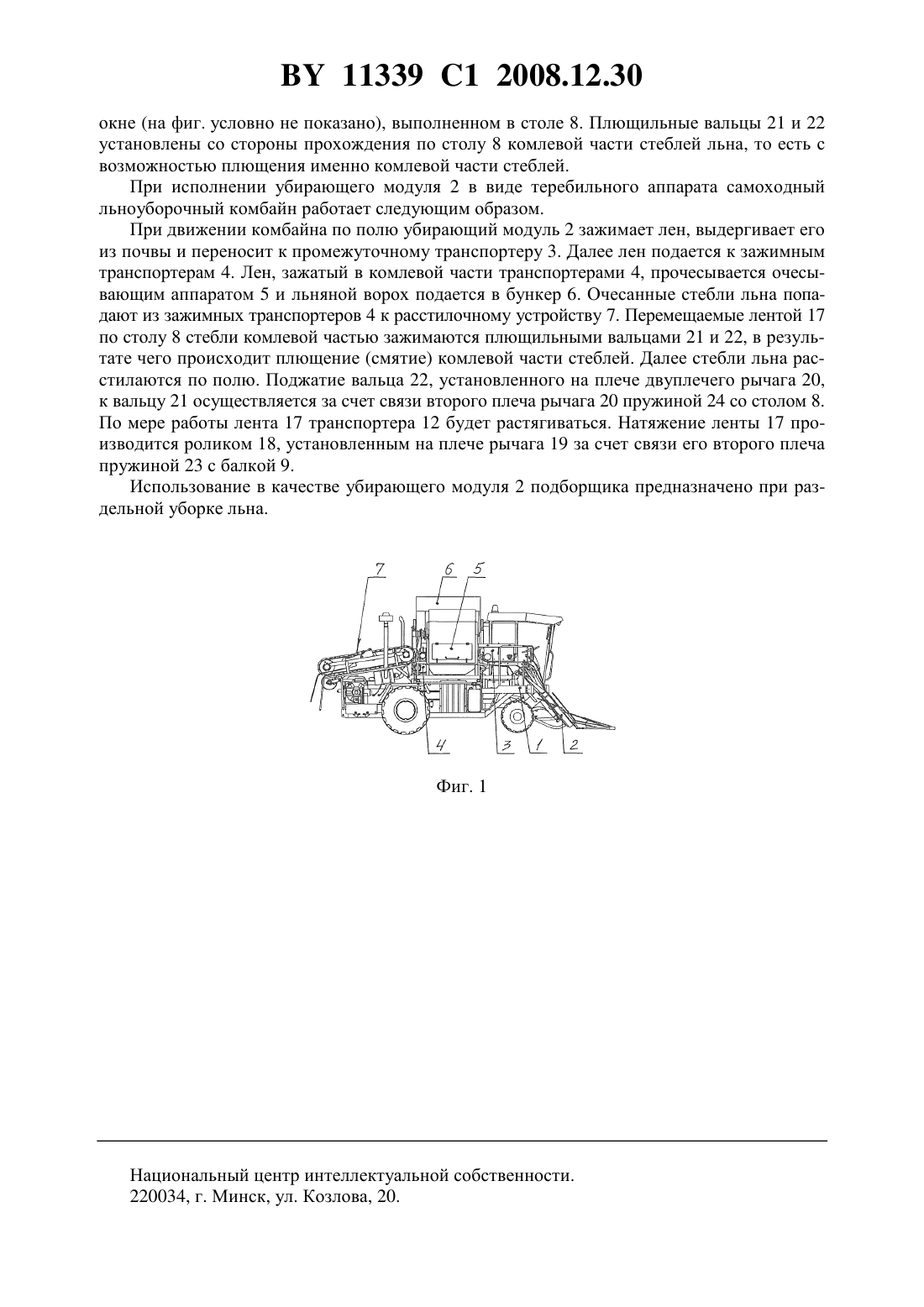

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Иоффе Марк Павлович Дюжев Андрей Анисимович Халява Николай Иванович Поздняков Юрий Михайлович Слесарь Сергей Викторович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн льноуборочный самоходный КЛС-1,7. Инструкция по эксплуатации. ПО Гомсельмаш, 2005. - С. 7-8, 10,22, 24.2138937 1, 1999.1736370 1, 1992.1658878 1, 1991.4446678, 1984.3735235 1, 1989.(57) Самоходный льноуборочный комбайн, содержащий раму, убирающий модуль, промежуточный транспортер, зажимные транспортеры, очесывающий аппарат, бункер и расстилочное устройство, включающее закрепленный на раме стол, балку, жестко связанную со столом, транспортер, содержащий передний шкив, установленный на валу закрепленного на балке первого гидромотора, задний шкив, установленный на валу второго гидромотора,ленту, охватывающую передний и задний шкивы, и ролик, взаимодействующий с верхней ветвью ленты, отличающийся тем, что расстилочное устройство снабжено двумя двуплечими рычагами и двумя плющильными вальцами, первый из которых связан с валом закрепленного на балке второго гидромотора и установлен с ним соосно, один двуплечий рычаг шарнирно установлен на балке, одно его плечо пружиной связано с балкой, а на втором установлен ролик, второй двуплечий рычаг шарнирно установлен на столе, одно его плечо пружиной связано со столом, а на втором под первым плющильным вальцом установлен второй плющильный валец, расположенный в окне, выполненном в столе. 11339 1 2008.12.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных льноуборочных комбайнов. Известен самоходный льноуборочный комбайн, содержащий раму, убирающий модуль, промежуточный транспортер, зажимные транспортеры, очесывающий аппарат, бункер и расстилочное устройство, включающее закрепленный на раме стол, балку, жестко связанную со столом, транспортер, содержащий передний шкив, установленный на валу закрепленного на балке первого гидромотора, задний шкив, установленный на валу второго гидромотора, ленту, охватывающую передний и задний шкивы, и ролик, взаимодействующий с верхней ветвью ленты (Комбайн льноуборочный самоходный КЛС-1,7. Инструкция по эксплуатации, ПО Гомсельмаш, 2005, с. 7-8, 10, 22, 24). В конструкции данного комбайна отсутствует устройство, обеспечивающее плющение комлевой части стеблей льна, что ухудшает качество убранного комбайном льна. Кроме этого, в данном комбайне натяжение ленты транспортера расстилочного устройства производится вручную после остановки комбайна, что снижает его сменную производительность. Ролик, присутствующий в конструкции, является поддерживающим и служит для исключения взаимодействия ленты и балки. Таким образом, низкое качество убранного льна и низкая сменная производительность основные недостатки данного комбайна. Техническая задача, решаемая заявляемым изобретением, - улучшение качества убранного льна и повышение сменной производительности комбайна. Поставленная задача достигается тем, что в самоходном льноуборочном комбайне, содержащем раму, убирающий модуль, промежуточный транспортер, зажимные транспортеры, очесывающий аппарат, бункер и расстилочное устройство, включающее закрепленный на раме стол, балку, жестко связанную со столом, транспортер, содержащий передний шкив, установленный на валу закрепленного на балке первого гидромотора, задний шкив,установленный на валу второго гидромотора, ленту, охватывающую передний и задний шкивы, и ролик, взаимодействующий с верхней ветвью ленты, расстилочное устройство снабжено двумя двуплечими рычагами и двумя плющильными вальцами, первый из которых связан с валом закрепленного на балке второго гидромотора и установлен с ним соосно, один двуплечий рычаг шарнирно установлен на балке, одно его плечо пружиной связано с балкой, а на втором установлен ролик, второй двуплечий рычаг шарнирно установлен на столе, одно его плечо пружиной связано со столом, а на втором под первым плющильным вальцом установлен второй плющильный валец, расположенный в окне,выполненном в столе. Изложенная сущность заявляемого изобретения поясняется чертежами фиг. 1 - общий вид комбайна фиг. 2 - общий вид расстилочного устройства. Самоходный льноуборочный комбайн содержит раму 1, убирающий модуль 2, промежуточный транспортер 3, зажимные транспортеры 4, очесывающий аппарат 5, бункер 6 и расстилочное устройство 7. Расстилочное устройство 7 включает в себя закрепленный на раме 1 стол 8, балку 9, жестко связанную со столом 8 с помощью стоек 10 и 11, и транспортер 12. Транспортер 12 содержит передний шкив 13, установленный на валу закрепленного на балке первого гидромотора 14, задний шкив 15, установленный на валу второго гидромотора 16, ленту 17, охватывающую передний 13 и задний 15 шкивы, и ролик 18,взаимодействующий с верхней ветвью ленты 17. Расстилочное устройство 7 снабжено двумя двуплечими рычагами 19 и 20 и двумя плющильными вальцами 21 и 22. Валец 21 связан с валом закрепленного на балке второго гидромотора 16 и установлен с ним соосно. Двуплечий рычаг 19 шарнирно установлен на балке 9, одно его плечо пружиной 23 связано с балкой 9, а на втором его плече установлен ролик 18. Двуплечий рычаг 20 шарнирно установлен на столе 8, одно его плечо пружиной 24 связано со столом 8, а на втором его плече под плющильным вальцом 21 установлен плющильный валец 22, расположенный в 2 11339 1 2008.12.30 окне (на фиг. условно не показано), выполненном в столе 8. Плющильные вальцы 21 и 22 установлены со стороны прохождения по столу 8 комлевой части стеблей льна, то есть с возможностью плющения именно комлевой части стеблей. При исполнении убирающего модуля 2 в виде теребильного аппарата самоходный льноуборочный комбайн работает следующим образом. При движении комбайна по полю убирающий модуль 2 зажимает лен, выдергивает его из почвы и переносит к промежуточному транспортеру 3. Далее лен подается к зажимным транспортерам 4. Лен, зажатый в комлевой части транспортерами 4, прочесывается очесывающим аппаратом 5 и льняной ворох подается в бункер 6. Очесанные стебли льна попадают из зажимных транспортеров 4 к расстилочному устройству 7. Перемещаемые лентой 17 по столу 8 стебли комлевой частью зажимаются плющильными вальцами 21 и 22, в результате чего происходит плющение (смятие) комлевой части стеблей. Далее стебли льна расстилаются по полю. Поджатие вальца 22, установленного на плече двуплечего рычага 20,к вальцу 21 осуществляется за счет связи второго плеча рычага 20 пружиной 24 со столом 8. По мере работы лента 17 транспортера 12 будет растягиваться. Натяжение ленты 17 производится роликом 18, установленным на плече рычага 19 за счет связи его второго плеча пружиной 23 с балкой 9. Использование в качестве убирающего модуля 2 подборщика предназначено при раздельной уборке льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
