Самоходный льноуборочный комбайн

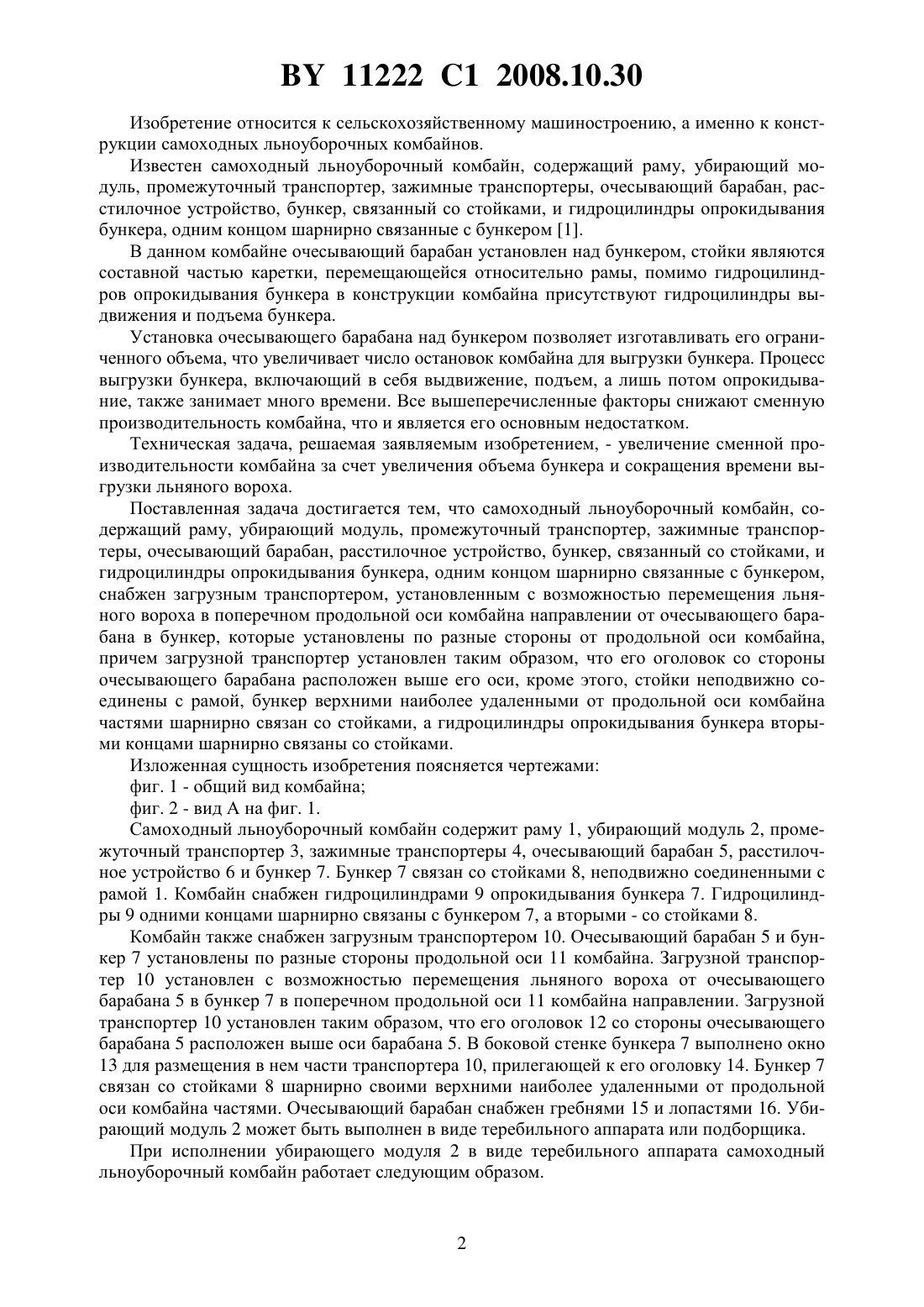

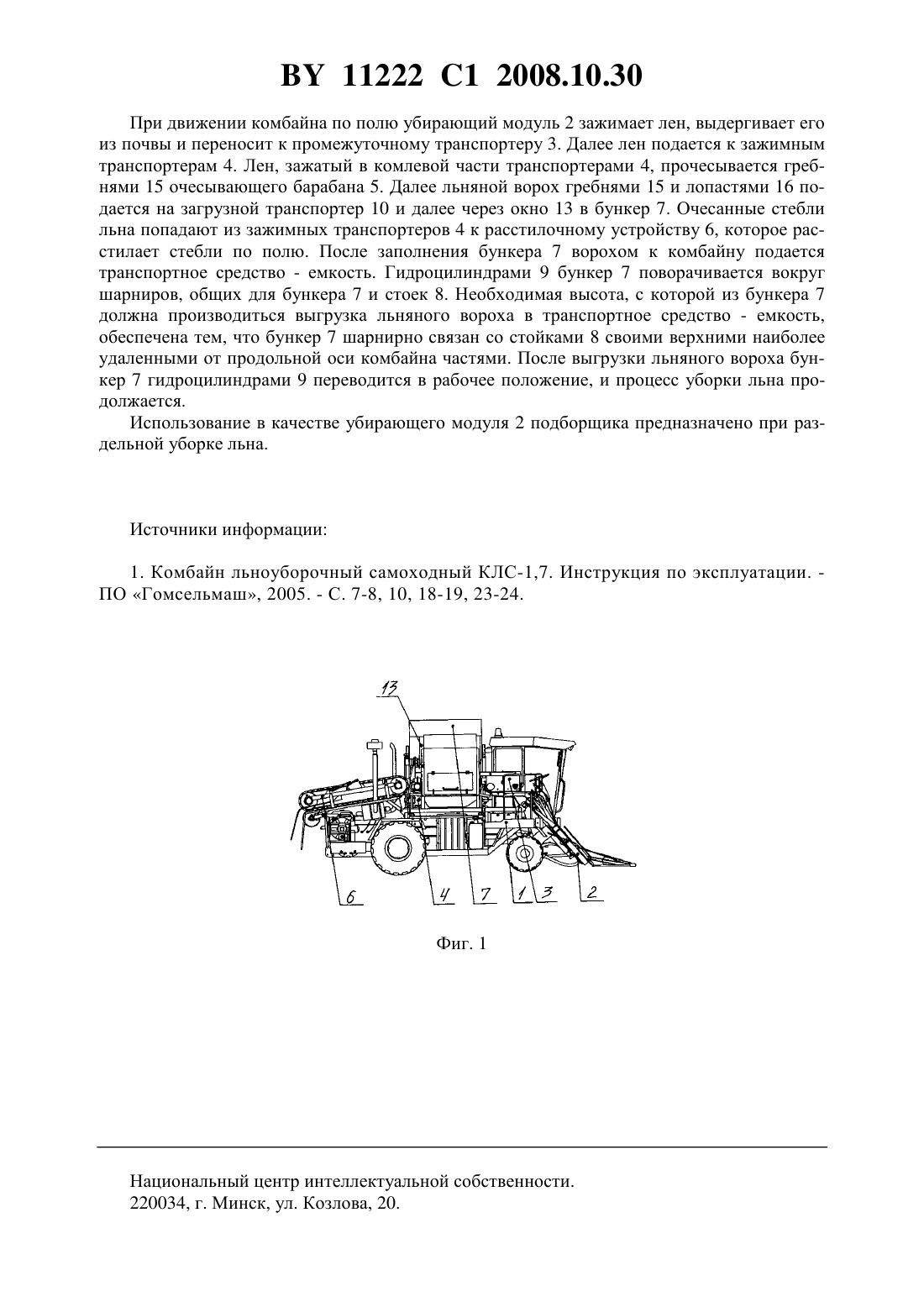

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Шуринов Валентин Алексеевич Иоффе Марк Павлович Халява Николай Иванович Поздняков Юрий Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн льноуборочный самоходный КЛС-1,7. Инструкция по эксплуатации. ПО Гомсельмаш, 2005. - С. 7-8, 10,18-19, 23-24.1426493 1, 1988.1417822 1, 1988.1367896 2, 1988.0332726 1, 1992.(57) Самоходный льноуборочный комбайн, содержащий раму, убирающий модуль, промежуточный транспортер, зажимные транспортеры, очесывающий барабан, расстилочное устройство, бункер, связанный со стойками, и гидроцилиндры опрокидывания бункера,одним концом шарнирно связанные с бункером, отличающийся тем, что снабжен загрузным транспортером, установленным с возможностью перемещения льняного вороха в поперечном продольной оси комбайна направлении от очесывающего барабана в бункер,которые установлены по разные стороны от продольной оси комбайна, причем загрузной транспортер установлен таким образом, что его оголовок со стороны очесывающего барабана расположен выше его оси, кроме этого, стойки неподвижно соединены с рамой, бункер верхними наиболее удаленными от продольной оси комбайна частями шарнирно связан со стойками, а гидроцилиндры опрокидывания бункера вторыми концами шарнирно связаны со стойками. 11222 1 2008.10.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных льноуборочных комбайнов. Известен самоходный льноуборочный комбайн, содержащий раму, убирающий модуль, промежуточный транспортер, зажимные транспортеры, очесывающий барабан, расстилочное устройство, бункер, связанный со стойками, и гидроцилиндры опрокидывания бункера, одним концом шарнирно связанные с бункером 1. В данном комбайне очесывающий барабан установлен над бункером, стойки являются составной частью каретки, перемещающейся относительно рамы, помимо гидроцилиндров опрокидывания бункера в конструкции комбайна присутствуют гидроцилиндры выдвижения и подъема бункера. Установка очесывающего барабана над бункером позволяет изготавливать его ограниченного объема, что увеличивает число остановок комбайна для выгрузки бункера. Процесс выгрузки бункера, включающий в себя выдвижение, подъем, а лишь потом опрокидывание, также занимает много времени. Все вышеперечисленные факторы снижают сменную производительность комбайна, что и является его основным недостатком. Техническая задача, решаемая заявляемым изобретением, - увеличение сменной производительности комбайна за счет увеличения объема бункера и сокращения времени выгрузки льняного вороха. Поставленная задача достигается тем, что самоходный льноуборочный комбайн, содержащий раму, убирающий модуль, промежуточный транспортер, зажимные транспортеры, очесывающий барабан, расстилочное устройство, бункер, связанный со стойками, и гидроцилиндры опрокидывания бункера, одним концом шарнирно связанные с бункером,снабжен загрузным транспортером, установленным с возможностью перемещения льняного вороха в поперечном продольной оси комбайна направлении от очесывающего барабана в бункер, которые установлены по разные стороны от продольной оси комбайна,причем загрузной транспортер установлен таким образом, что его оголовок со стороны очесывающего барабана расположен выше его оси, кроме этого, стойки неподвижно соединены с рамой, бункер верхними наиболее удаленными от продольной оси комбайна частями шарнирно связан со стойками, а гидроцилиндры опрокидывания бункера вторыми концами шарнирно связаны со стойками. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид комбайна фиг. 2 - вид А на фиг. 1. Самоходный льноуборочный комбайн содержит раму 1, убирающий модуль 2, промежуточный транспортер 3, зажимные транспортеры 4, очесывающий барабан 5, расстилочное устройство 6 и бункер 7. Бункер 7 связан со стойками 8, неподвижно соединенными с рамой 1. Комбайн снабжен гидроцилиндрами 9 опрокидывания бункера 7. Гидроцилиндры 9 одними концами шарнирно связаны с бункером 7, а вторыми - со стойками 8. Комбайн также снабжен загрузным транспортером 10. Очесывающий барабан 5 и бункер 7 установлены по разные стороны продольной оси 11 комбайна. Загрузной транспортер 10 установлен с возможностью перемещения льняного вороха от очесывающего барабана 5 в бункер 7 в поперечном продольной оси 11 комбайна направлении. Загрузной транспортер 10 установлен таким образом, что его оголовок 12 со стороны очесывающего барабана 5 расположен выше оси барабана 5. В боковой стенке бункера 7 выполнено окно 13 для размещения в нем части транспортера 10, прилегающей к его оголовку 14. Бункер 7 связан со стойками 8 шарнирно своими верхними наиболее удаленными от продольной оси комбайна частями. Очесывающий барабан снабжен гребнями 15 и лопастями 16. Убирающий модуль 2 может быть выполнен в виде теребильного аппарата или подборщика. При исполнении убирающего модуля 2 в виде теребильного аппарата самоходный льноуборочный комбайн работает следующим образом. 11222 1 2008.10.30 При движении комбайна по полю убирающий модуль 2 зажимает лен, выдергивает его из почвы и переносит к промежуточному транспортеру 3. Далее лен подается к зажимным транспортерам 4. Лен, зажатый в комлевой части транспортерами 4, прочесывается гребнями 15 очесывающего барабана 5. Далее льняной ворох гребнями 15 и лопастями 16 подается на загрузной транспортер 10 и далее через окно 13 в бункер 7. Очесанные стебли льна попадают из зажимных транспортеров 4 к расстилочному устройству 6, которое расстилает стебли по полю. После заполнения бункера 7 ворохом к комбайну подается транспортное средство - емкость. Гидроцилиндрами 9 бункер 7 поворачивается вокруг шарниров, общих для бункера 7 и стоек 8. Необходимая высота, с которой из бункера 7 должна производиться выгрузка льняного вороха в транспортное средство - емкость,обеспечена тем, что бункер 7 шарнирно связан со стойками 8 своими верхними наиболее удаленными от продольной оси комбайна частями. После выгрузки льняного вороха бункер 7 гидроцилиндрами 9 переводится в рабочее положение, и процесс уборки льна продолжается. Использование в качестве убирающего модуля 2 подборщика предназначено при раздельной уборке льна. Источники информации 1. Комбайн льноуборочный самоходный КЛС-1,7. Инструкция по эксплуатации. ПО Гомсельмаш, 2005. - С. 7-8, 10, 18-19, 23-24. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
