Льноуборочный комбайн

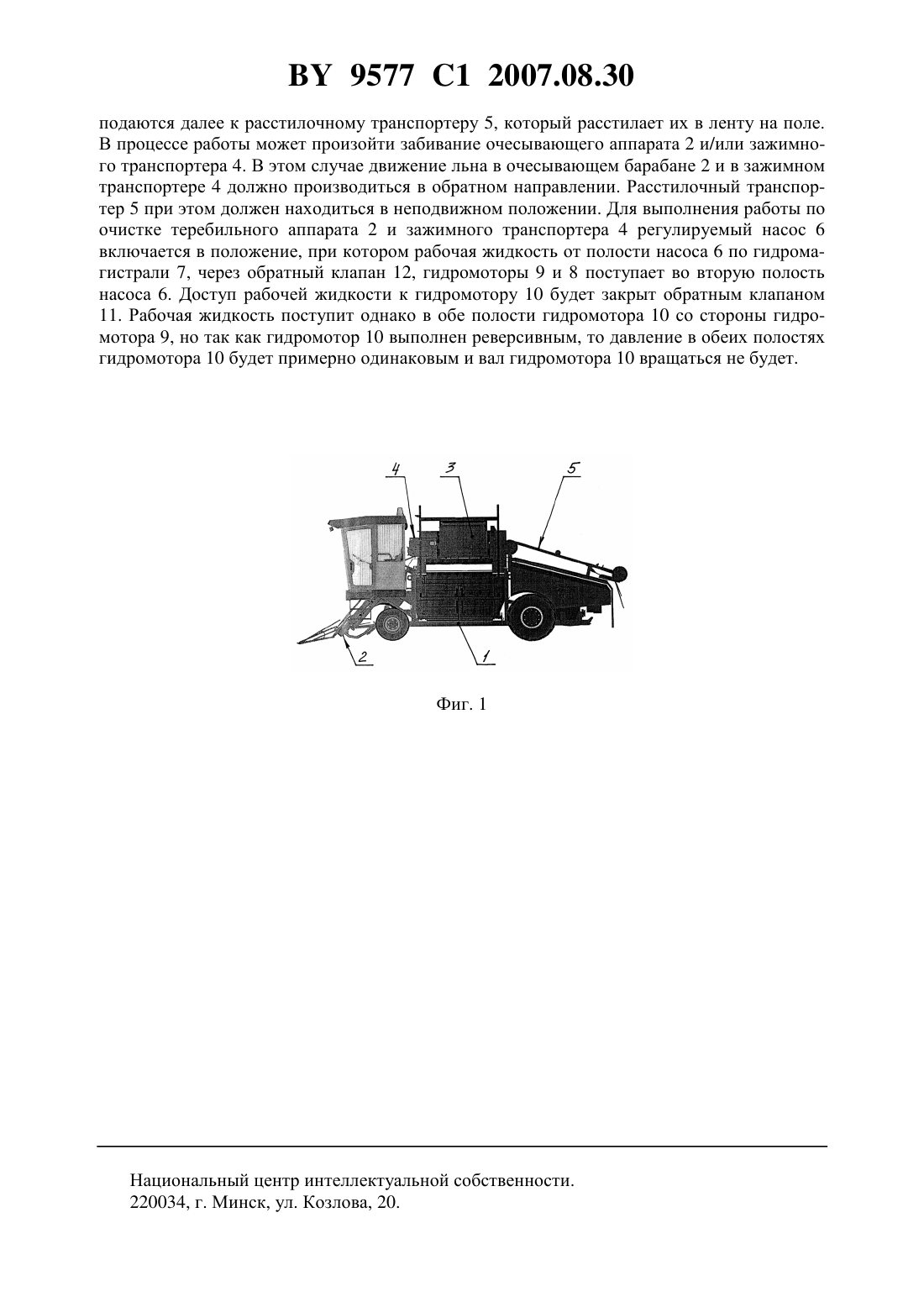

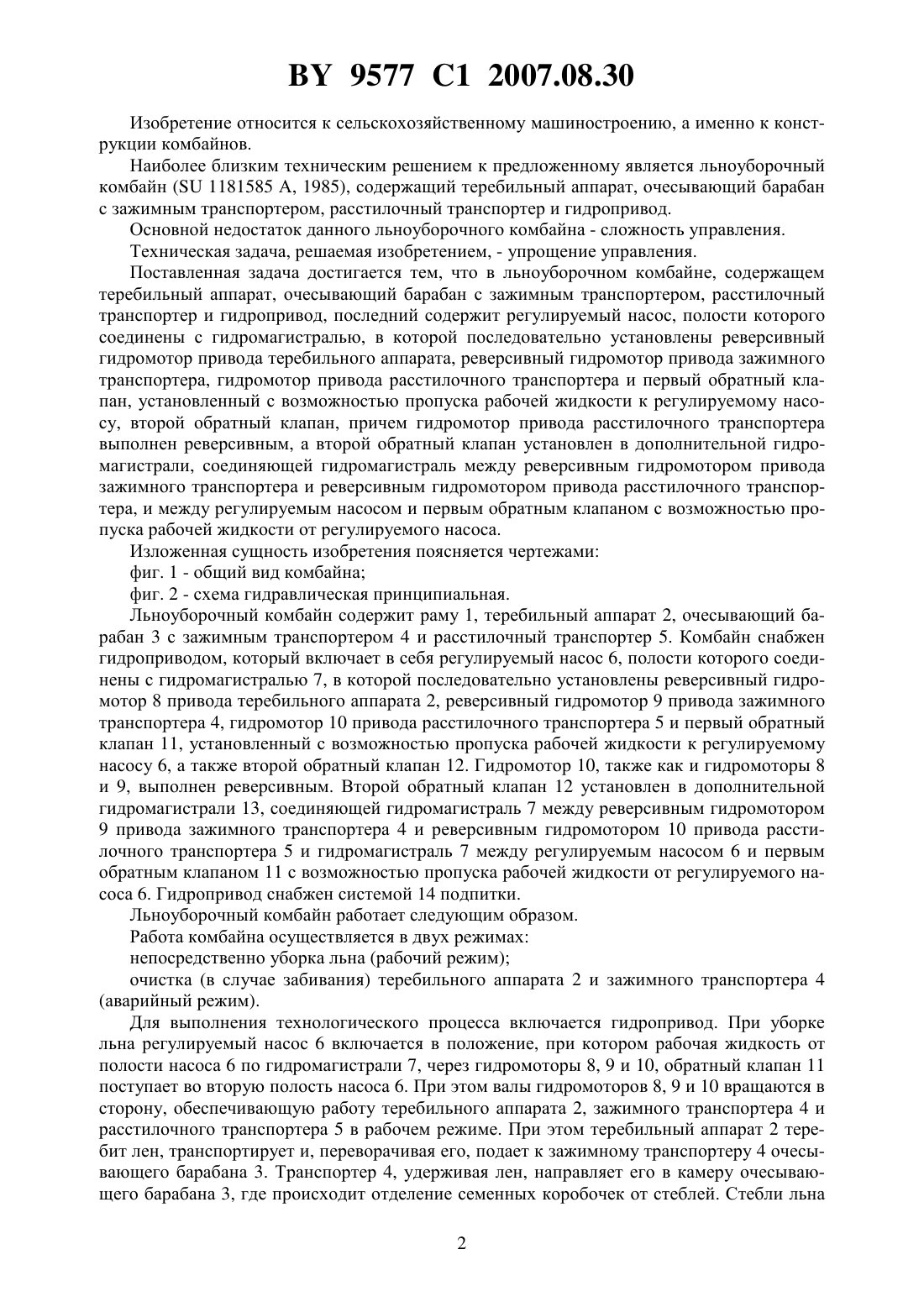

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Федорович Сергей Александрович Подрез Вячеслав Владимирович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Льноуборочный комбайн, содержащий теребильный аппарат, очесывающий барабан с зажимным транспортером, расстилочный транспортер и гидропривод, отличающийся тем, что гидропривод содержит регулируемый насос, полости которого соединены с гидромагистралью, в которой последовательно установлены реверсивный гидромотор привода теребильного аппарата, реверсивный гидромотор привода зажимного транспортера,гидромотор привода расстилочного транспортера и первый обратный клапан, установленный с возможностью пропуска рабочей жидкости к регулируемому насосу второй обратный клапан, причем гидромотор привода расстилочного транспортера выполнен реверсивным, а второй обратный клапан установлен в дополнительной гидромагистрали,соединяющей гидромагистраль между реверсивным гидромотором привода зажимного транспортера и реверсивным гидромотором привода расстилочного транспортера, и между регулируемым насосом и первым обратным клапаном с возможностью пропуска рабочей жидкости от регулируемого насоса. 9577 1 2007.08.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции комбайнов. Наиболее близким техническим решением к предложенному является льноуборочный комбайн ( 1181585 А, 1985), содержащий теребильный аппарат, очесывающий барабан с зажимным транспортером, расстилочный транспортер и гидропривод. Основной недостаток данного льноуборочного комбайна - сложность управления. Техническая задача, решаемая изобретением, - упрощение управления. Поставленная задача достигается тем, что в льноуборочном комбайне, содержащем теребильный аппарат, очесывающий барабан с зажимным транспортером, расстилочный транспортер и гидропривод, последний содержит регулируемый насос, полости которого соединены с гидромагистралью, в которой последовательно установлены реверсивный гидромотор привода теребильного аппарата, реверсивный гидромотор привода зажимного транспортера, гидромотор привода расстилочного транспортера и первый обратный клапан, установленный с возможностью пропуска рабочей жидкости к регулируемому насосу, второй обратный клапан, причем гидромотор привода расстилочного транспортера выполнен реверсивным, а второй обратный клапан установлен в дополнительной гидромагистрали, соединяющей гидромагистраль между реверсивным гидромотором привода зажимного транспортера и реверсивным гидромотором привода расстилочного транспортера, и между регулируемым насосом и первым обратным клапаном с возможностью пропуска рабочей жидкости от регулируемого насоса. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид комбайна фиг. 2 - схема гидравлическая принципиальная. Льноуборочный комбайн содержит раму 1, теребильный аппарат 2, очесывающий барабан 3 с зажимным транспортером 4 и расстилочный транспортер 5. Комбайн снабжен гидроприводом, который включает в себя регулируемый насос 6, полости которого соединены с гидромагистралью 7, в которой последовательно установлены реверсивный гидромотор 8 привода теребильного аппарата 2, реверсивный гидромотор 9 привода зажимного транспортера 4, гидромотор 10 привода расстилочного транспортера 5 и первый обратный клапан 11, установленный с возможностью пропуска рабочей жидкости к регулируемому насосу 6, а также второй обратный клапан 12. Гидромотор 10, также как и гидромоторы 8 и 9, выполнен реверсивным. Второй обратный клапан 12 установлен в дополнительной гидромагистрали 13, соединяющей гидромагистраль 7 между реверсивным гидромотором 9 привода зажимного транспортера 4 и реверсивным гидромотором 10 привода расстилочного транспортера 5 и гидромагистраль 7 между регулируемым насосом 6 и первым обратным клапаном 11 с возможностью пропуска рабочей жидкости от регулируемого насоса 6. Гидропривод снабжен системой 14 подпитки. Льноуборочный комбайн работает следующим образом. Работа комбайна осуществляется в двух режимах непосредственно уборка льна (рабочий режим) очистка (в случае забивания) теребильного аппарата 2 и зажимного транспортера 4(аварийный режим). Для выполнения технологического процесса включается гидропривод. При уборке льна регулируемый насос 6 включается в положение, при котором рабочая жидкость от полости насоса 6 по гидромагистрали 7, через гидромоторы 8, 9 и 10, обратный клапан 11 поступает во вторую полость насоса 6. При этом валы гидромоторов 8, 9 и 10 вращаются в сторону, обеспечивающую работу теребильного аппарата 2, зажимного транспортера 4 и расстилочного транспортера 5 в рабочем режиме. При этом теребильный аппарат 2 теребит лен, транспортирует и, переворачивая его, подает к зажимному транспортеру 4 очесывающего барабана 3. Транспортер 4, удерживая лен, направляет его в камеру очесывающего барабана 3, где происходит отделение семенных коробочек от стеблей. Стебли льна 2 9577 1 2007.08.30 подаются далее к расстилочному транспортеру 5, который расстилает их в ленту на поле. В процессе работы может произойти забивание очесывающего аппарата 2 и/или зажимного транспортера 4. В этом случае движение льна в очесывающем барабане 2 и в зажимном транспортере 4 должно производиться в обратном направлении. Расстилочный транспортер 5 при этом должен находиться в неподвижном положении. Для выполнения работы по очистке теребильного аппарата 2 и зажимного транспортера 4 регулируемый насос 6 включается в положение, при котором рабочая жидкость от полости насоса 6 по гидромагистрали 7, через обратный клапан 12, гидромоторы 9 и 8 поступает во вторую полость насоса 6. Доступ рабочей жидкости к гидромотору 10 будет закрыт обратным клапаном 11. Рабочая жидкость поступит однако в обе полости гидромотора 10 со стороны гидромотора 9, но так как гидромотор 10 выполнен реверсивным, то давление в обеих полостях гидромотора 10 будет примерно одинаковым и вал гидромотора 10 вращаться не будет. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
