Самоходный льноуборочный комбайн

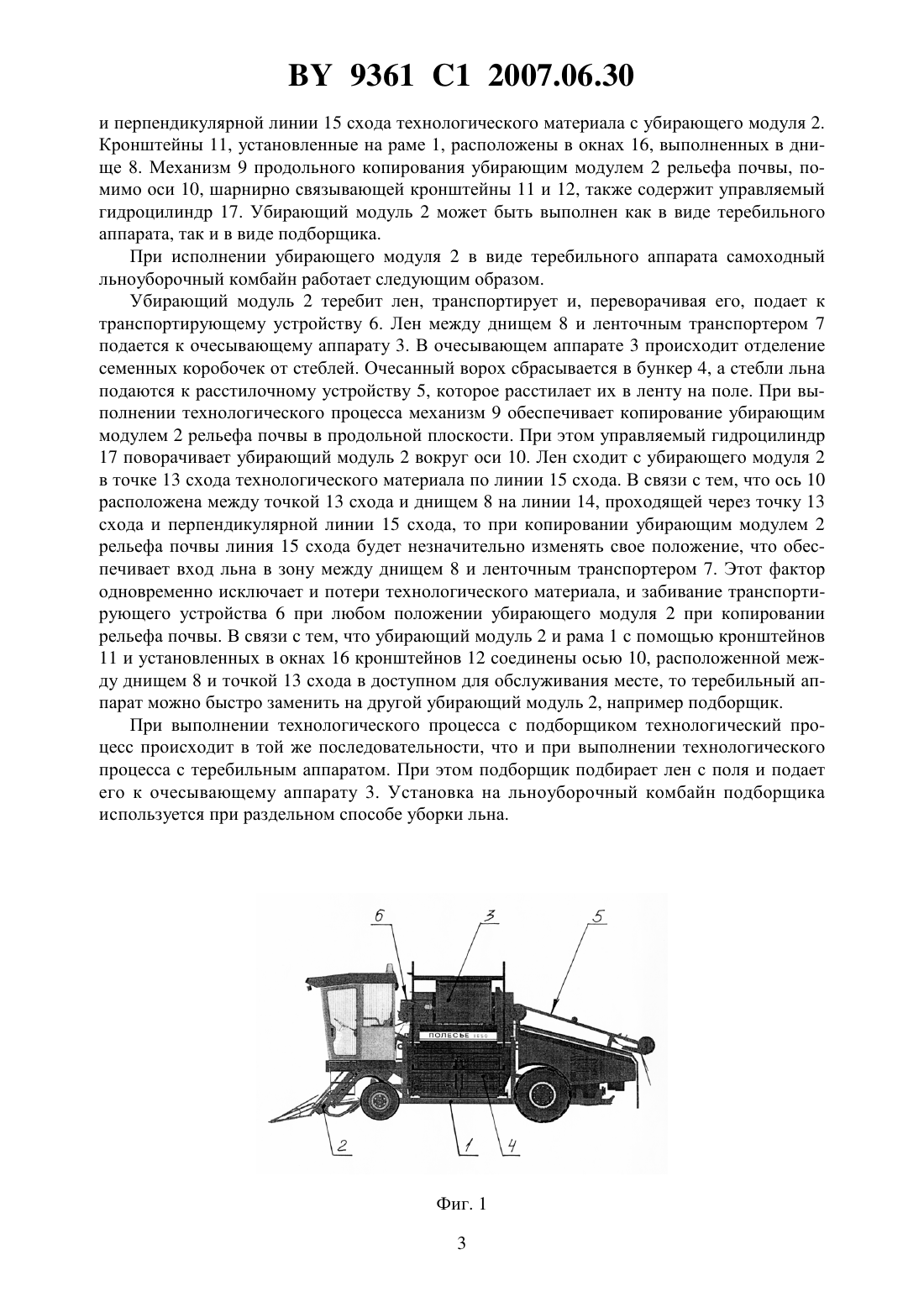

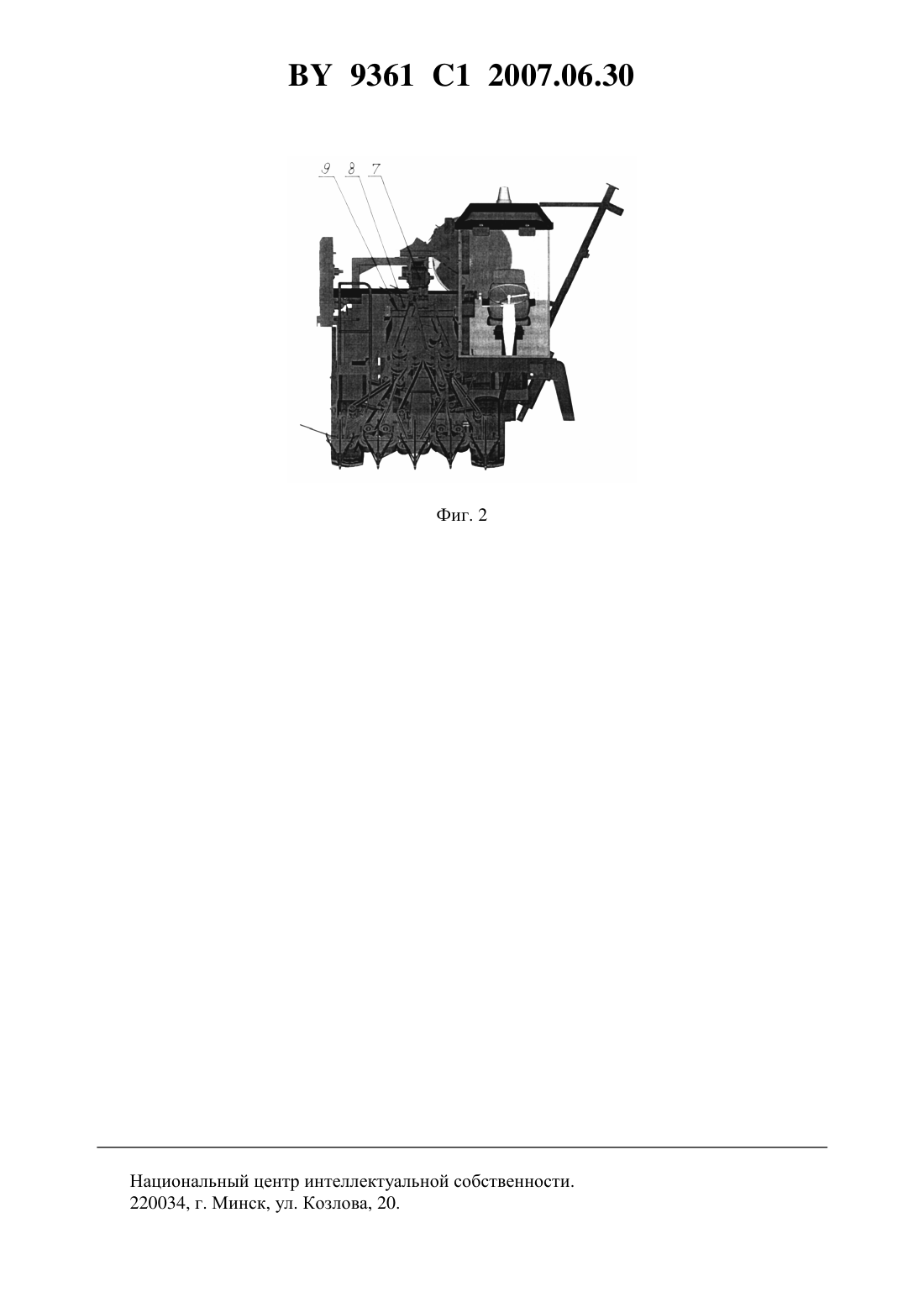

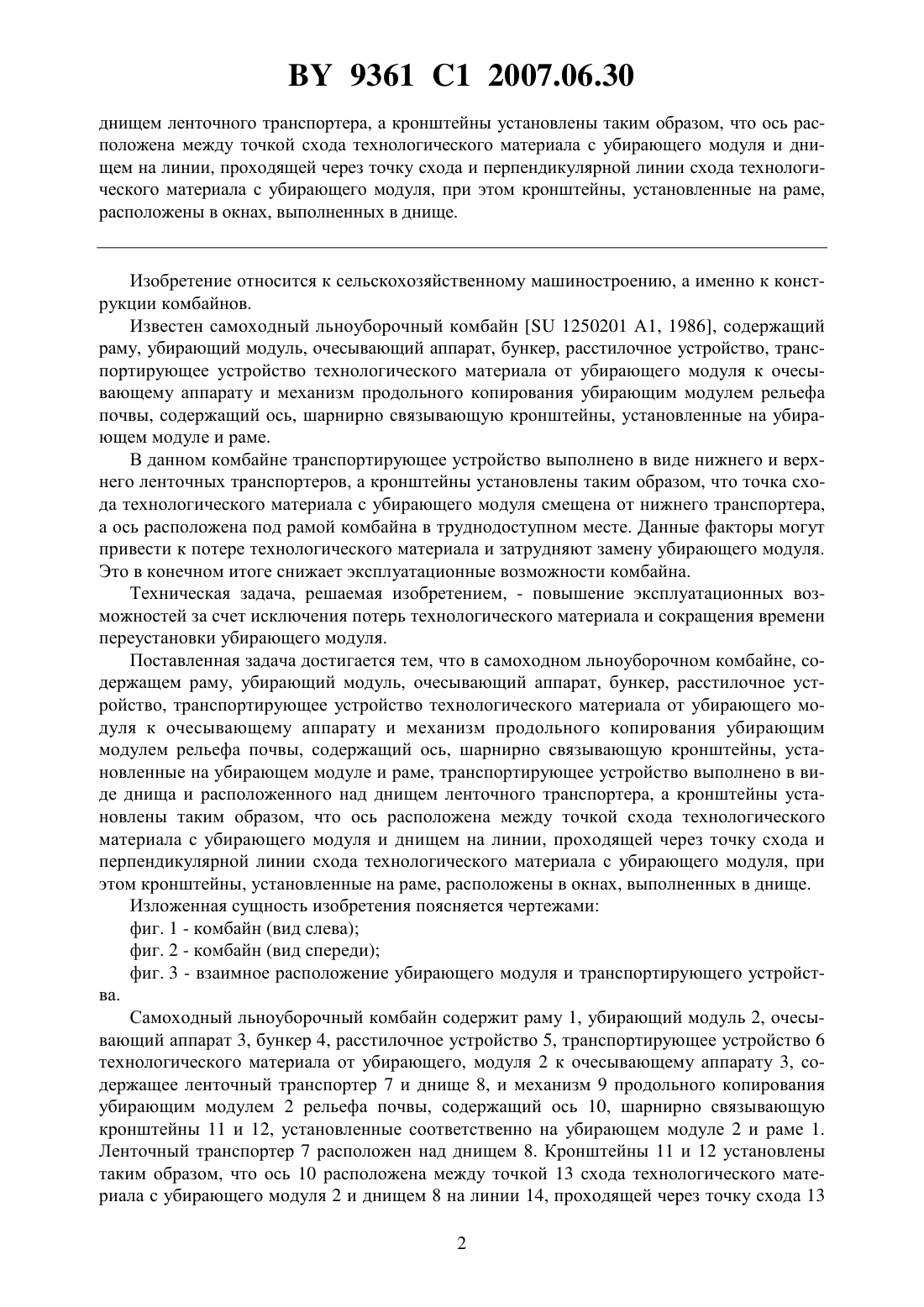

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Иоффе Марк Павлович Жмайлик Валерий Алексеевич Паньковский Александр Владимирович Федорович Сергей Александрович Поздняков Юрий Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Самоходный льноуборочный комбайн, содержащий раму, убирающий модуль, очесывающий аппарат, бункер, расстилочное устройство, транспортирующее устройство технологического материала от убирающего модуля к очесывающему аппарату и механизм продольного копирования убирающим модулем рельефа почвы, содержащий ось, шарнирно связывающую кронштейны, установленные на убирающем модуле и раме, отличающийся тем, что транспортирующее устройство выполнено в виде днища и расположенного над 9361 1 2007.06.30 днищем ленточного транспортера, а кронштейны установлены таким образом, что ось расположена между точкой схода технологического материала с убирающего модуля и днищем на линии, проходящей через точку схода и перпендикулярной линии схода технологического материала с убирающего модуля, при этом кронштейны, установленные на раме,расположены в окнах, выполненных в днище. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции комбайнов. Известен самоходный льноуборочный комбайн 1250201 А 1, 1986, содержащий раму, убирающий модуль, очесывающий аппарат, бункер, расстилочное устройство, транспортирующее устройство технологического материала от убирающего модуля к очесывающему аппарату и механизм продольного копирования убирающим модулем рельефа почвы, содержащий ось, шарнирно связывающую кронштейны, установленные на убирающем модуле и раме. В данном комбайне транспортирующее устройство выполнено в виде нижнего и верхнего ленточных транспортеров, а кронштейны установлены таким образом, что точка схода технологического материала с убирающего модуля смещена от нижнего транспортера,а ось расположена под рамой комбайна в труднодоступном месте. Данные факторы могут привести к потере технологического материала и затрудняют замену убирающего модуля. Это в конечном итоге снижает эксплуатационные возможности комбайна. Техническая задача, решаемая изобретением, - повышение эксплуатационных возможностей за счет исключения потерь технологического материала и сокращения времени переустановки убирающего модуля. Поставленная задача достигается тем, что в самоходном льноуборочном комбайне, содержащем раму, убирающий модуль, очесывающий аппарат, бункер, расстилочное устройство, транспортирующее устройство технологического материала от убирающего модуля к очесывающему аппарату и механизм продольного копирования убирающим модулем рельефа почвы, содержащий ось, шарнирно связывающую кронштейны, установленные на убирающем модуле и раме, транспортирующее устройство выполнено в виде днища и расположенного над днищем ленточного транспортера, а кронштейны установлены таким образом, что ось расположена между точкой схода технологического материала с убирающего модуля и днищем на линии, проходящей через точку схода и перпендикулярной линии схода технологического материала с убирающего модуля, при этом кронштейны, установленные на раме, расположены в окнах, выполненных в днище. Изложенная сущность изобретения поясняется чертежами фиг. 1 - комбайн (вид слева) фиг. 2 - комбайн (вид спереди) фиг. 3 - взаимное расположение убирающего модуля и транспортирующего устройства. Самоходный льноуборочный комбайн содержит раму 1, убирающий модуль 2, очесывающий аппарат 3, бункер 4, расстилочное устройство 5, транспортирующее устройство 6 технологического материала от убирающего, модуля 2 к очесывающему аппарату 3, содержащее ленточный транспортер 7 и днище 8, и механизм 9 продольного копирования убирающим модулем 2 рельефа почвы, содержащий ось 10, шарнирно связывающую кронштейны 11 и 12, установленные соответственно на убирающем модуле 2 и раме 1. Ленточный транспортер 7 расположен над днищем 8. Кронштейны 11 и 12 установлены таким образом, что ось 10 расположена между точкой 13 схода технологического материала с убирающего модуля 2 и днищем 8 на линии 14, проходящей через точку схода 13 2 9361 1 2007.06.30 и перпендикулярной линии 15 схода технологического материала с убирающего модуля 2. Кронштейны 11, установленные на раме 1, расположены в окнах 16, выполненных в днище 8. Механизм 9 продольного копирования убирающим модулем 2 рельефа почвы, помимо оси 10, шарнирно связывающей кронштейны 11 и 12, также содержит управляемый гидроцилиндр 17. Убирающий модуль 2 может быть выполнен как в виде теребильного аппарата, так и в виде подборщика. При исполнении убирающего модуля 2 в виде теребильного аппарата самоходный льноуборочный комбайн работает следующим образом. Убирающий модуль 2 теребит лен, транспортирует и, переворачивая его, подает к транспортирующему устройству 6. Лен между днищем 8 и ленточным транспортером 7 подается к очесывающему аппарату 3. В очесывающем аппарате 3 происходит отделение семенных коробочек от стеблей. Очесанный ворох сбрасывается в бункер 4, а стебли льна подаются к расстилочному устройству 5, которое расстилает их в ленту на поле. При выполнении технологического процесса механизм 9 обеспечивает копирование убирающим модулем 2 рельефа почвы в продольной плоскости. При этом управляемый гидроцилиндр 17 поворачивает убирающий модуль 2 вокруг оси 10. Лен сходит с убирающего модуля 2 в точке 13 схода технологического материала по линии 15 схода. В связи с тем, что ось 10 расположена между точкой 13 схода и днищем 8 на линии 14, проходящей через точку 13 схода и перпендикулярной линии 15 схода, то при копировании убирающим модулем 2 рельефа почвы линия 15 схода будет незначительно изменять свое положение, что обеспечивает вход льна в зону между днищем 8 и ленточным транспортером 7. Этот фактор одновременно исключает и потери технологического материала, и забивание транспортирующего устройства 6 при любом положении убирающего модуля 2 при копировании рельефа почвы. В связи с тем, что убирающий модуль 2 и рама 1 с помощью кронштейнов 11 и установленных в окнах 16 кронштейнов 12 соединены осью 10, расположенной между днищем 8 и точкой 13 схода в доступном для обслуживания месте, то теребильный аппарат можно быстро заменить на другой убирающий модуль 2, например подборщик. При выполнении технологического процесса с подборщиком технологический процесс происходит в той же последовательности, что и при выполнении технологического процесса с теребильным аппаратом. При этом подборщик подбирает лен с поля и подает его к очесывающему аппарату 3. Установка на льноуборочный комбайн подборщика используется при раздельном способе уборки льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
