Блок с разделением на части вручную

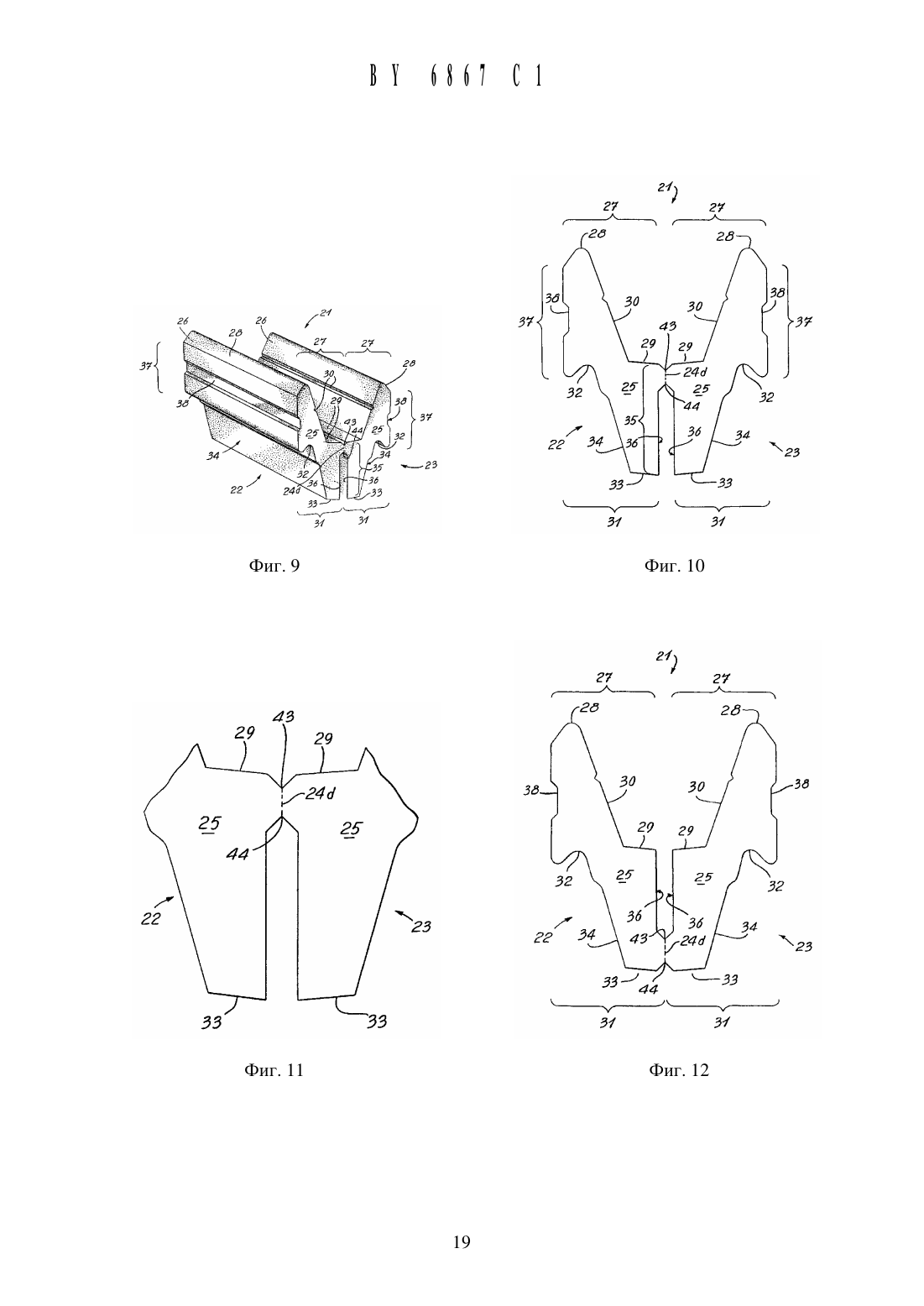

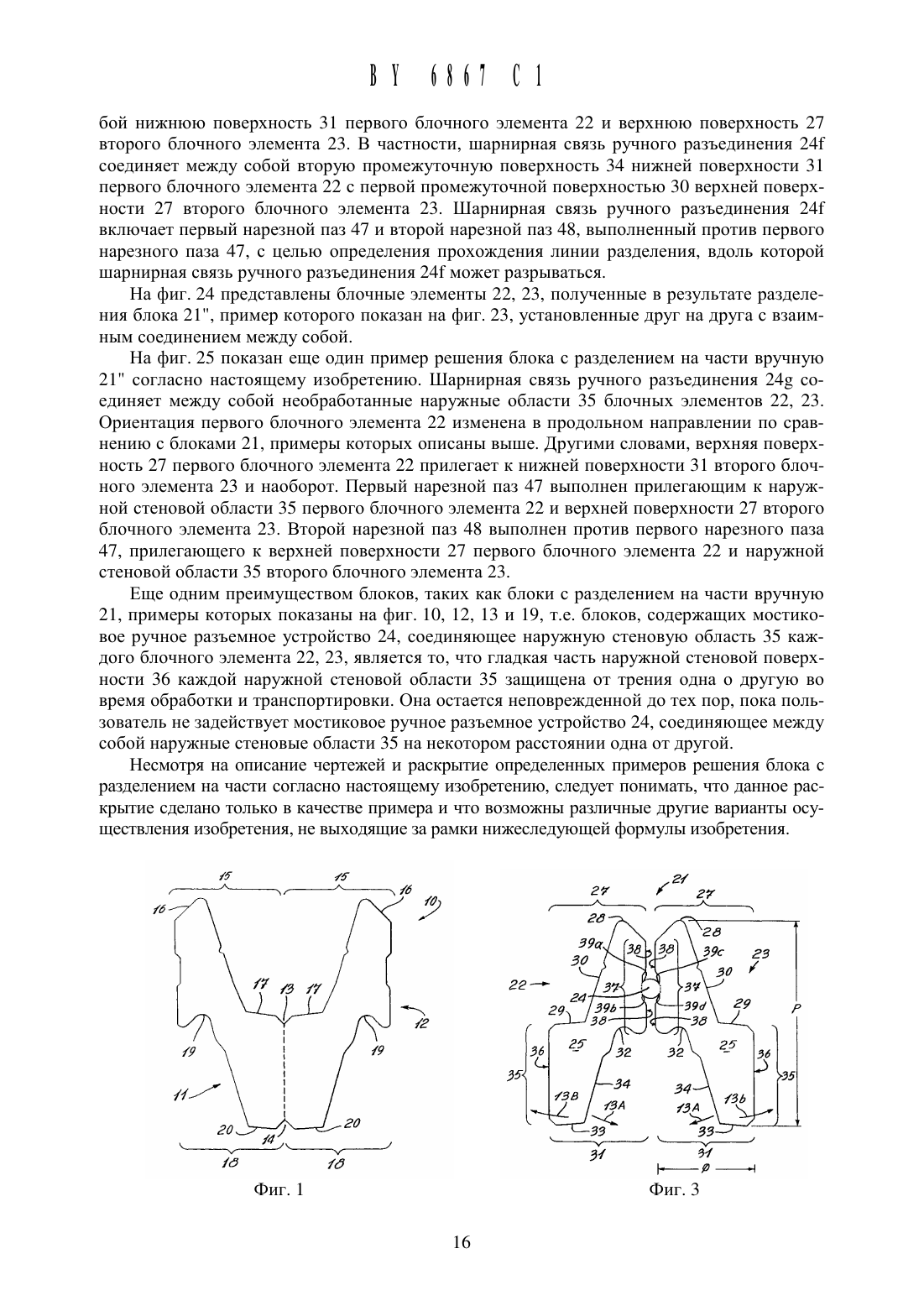

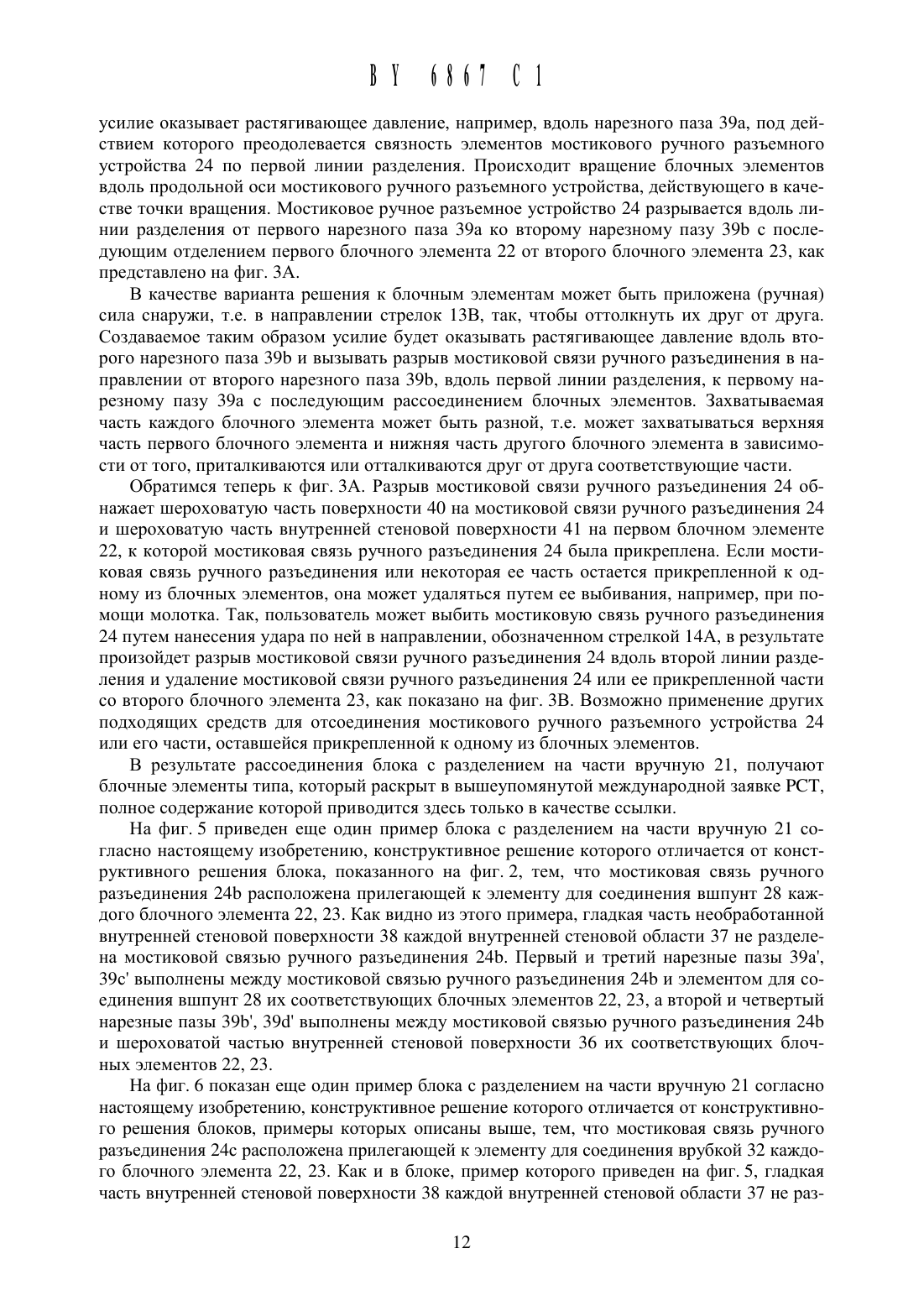

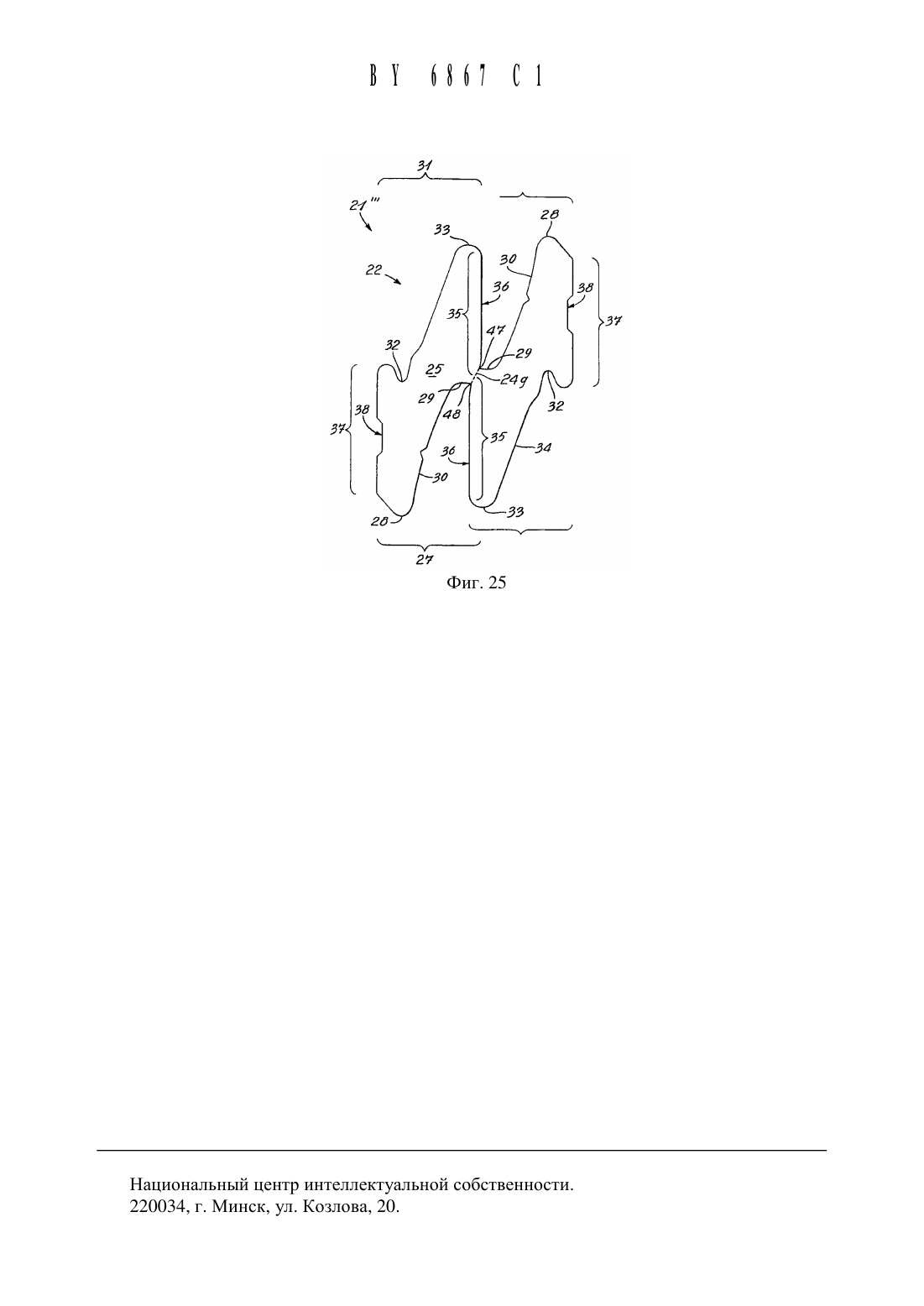

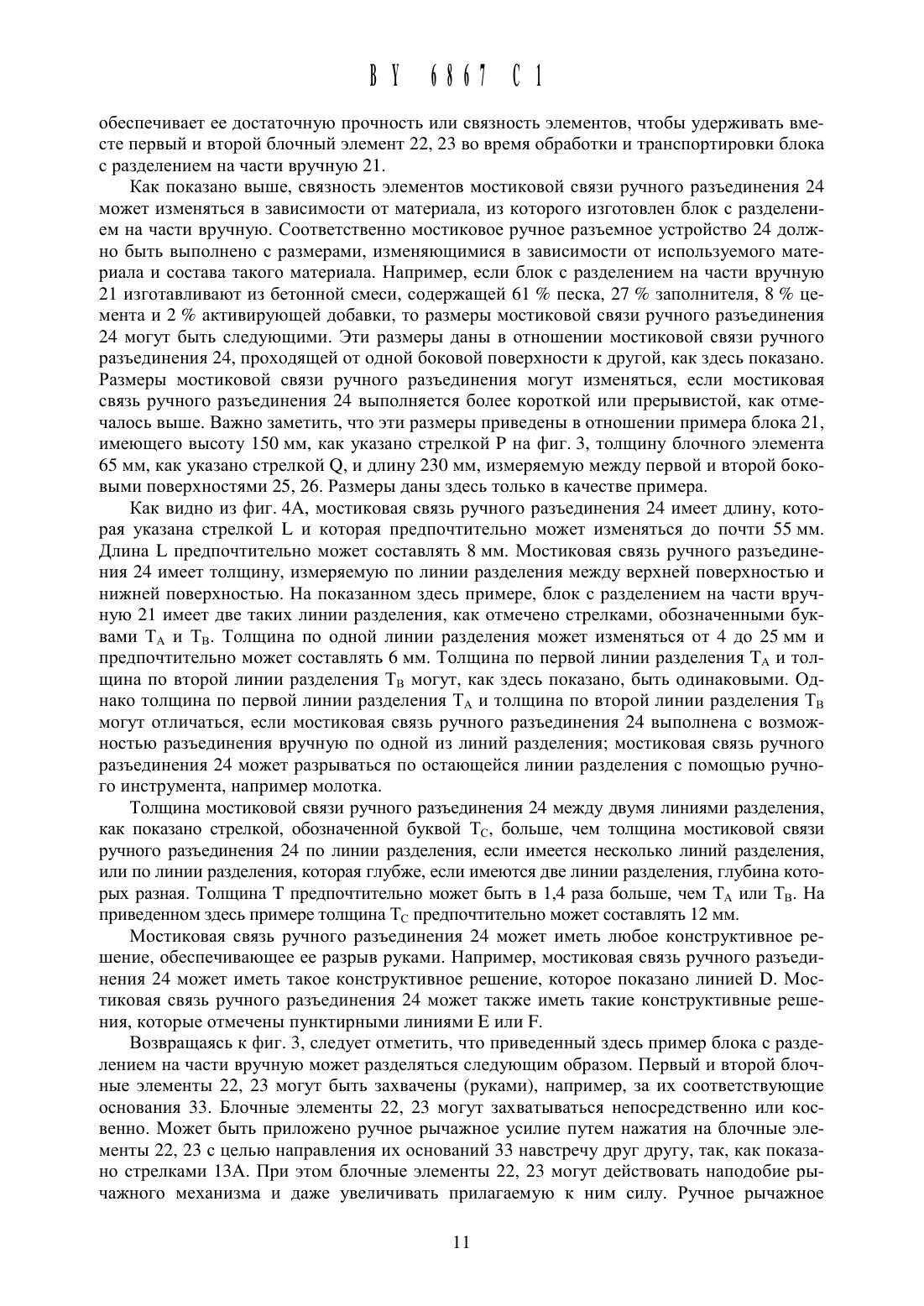

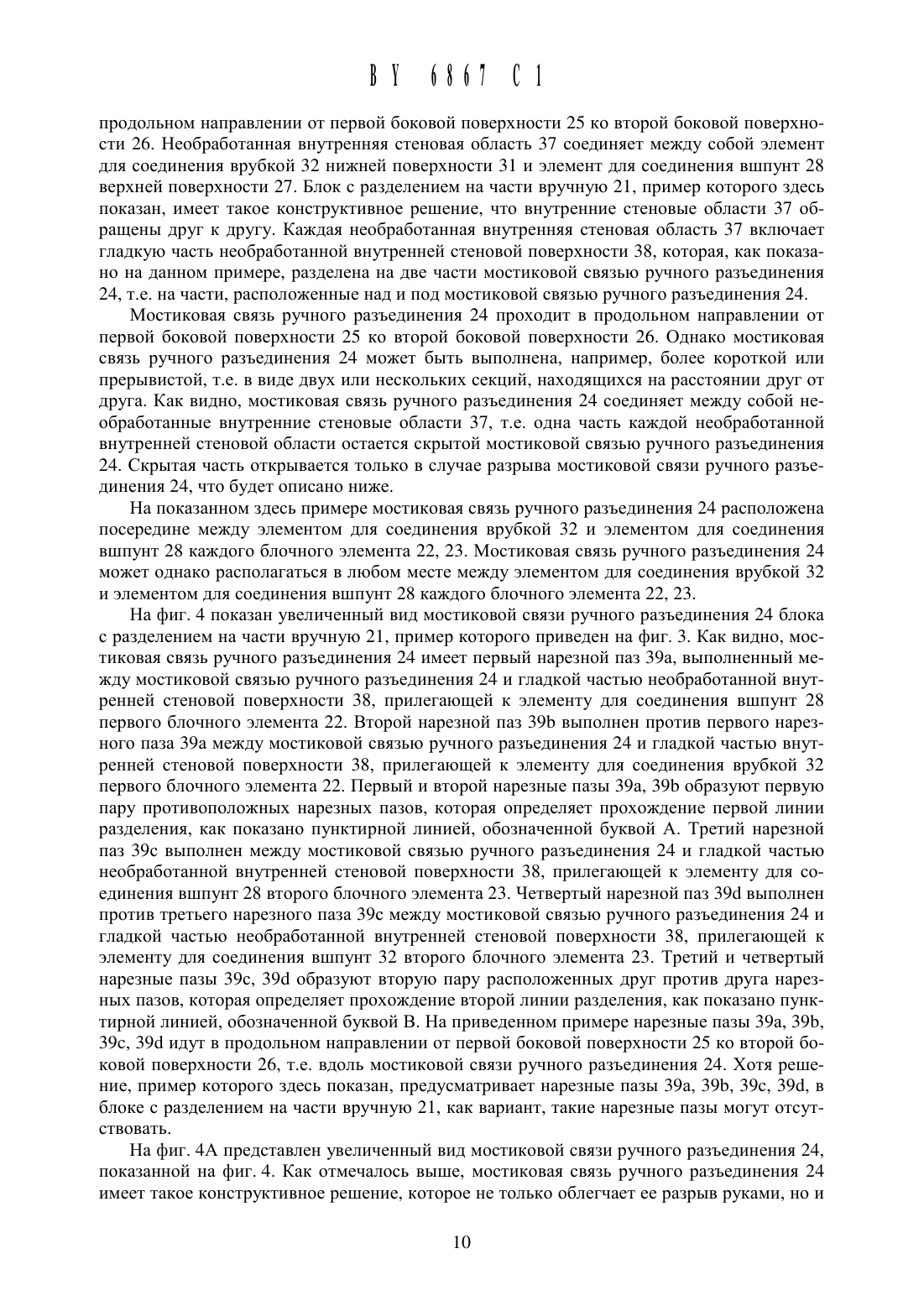

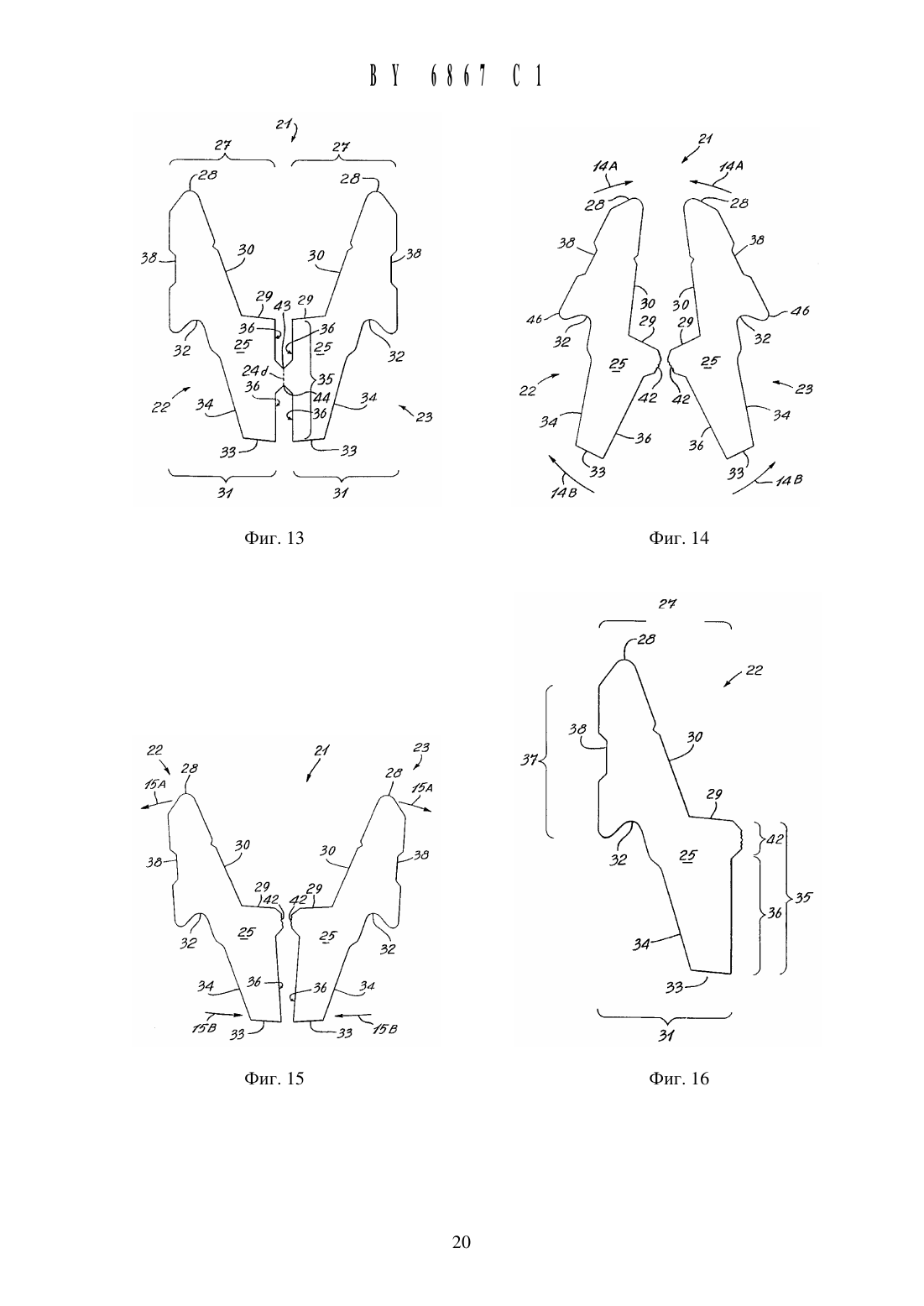

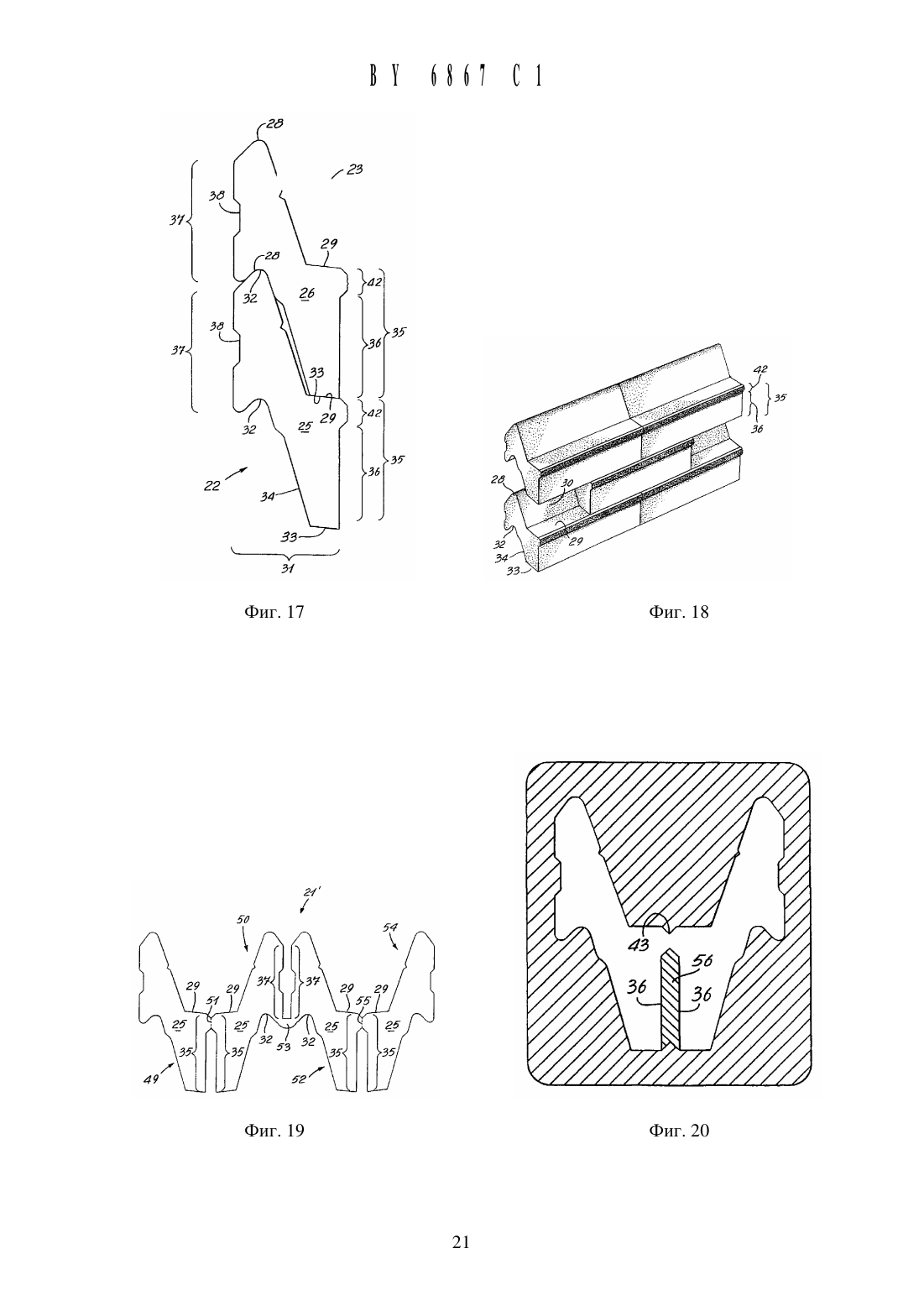

с Целью отделения первого блочного элемента от второго блочного элемента путем приложения ручного рычажного усилия К одному из блочных элементов относительно другого блочного элемента, при этом ручное рь 1 чажное усилие состоит в захвате одного захватного органа,выбираемого из группы, содержащей элемент для соединения вшпунт и основание первого блочного элемента, и другого захватного органа, выбираемого из группы, содержащей элемент для соединения вшпунт и основание второго блочного элемента, в результате чего происходит смещение одного блочного элемента относительно другого блочного элемента вокруг указанной точки вращения.2. Блок по п. 1, отличающийся тем, что устройство ручного разъемного соединения включает мостиковую связь ручного разъединения.3. Блок по п. 2, отличающийся тем, что мостиковая связь ручного разъединения соединяет между собой одну из необработанных областей первого блочного элемента и одну из необработанных областей второго блочного элемента.4. Блок по п. 3, отличающийся тем, что мостиковая связь ручного разъединения соединяет между собой необработанную внутреннюю область первого блочного элемента и необработанную внутреннюю область второго блочного элемента, при этом первый блочный элемент, второй блочный элемент и мостиковая связь ручного разъединения имеют такое конструктивное решение, при котором мостиковая связь ручного разъединения вь 1 полнена с возможностью разъединения вручную с Целью отделения первого блочного элемента от второго блочного элемента путем приложения ручного рычажного усилия,состоящего в захвате основания одного блочного элемента и основания другого блочного элемента, в результате чего происходит смещение одного блочного элемента вокруг указанной точки вращения.5. Блок по п. 4, отличающийся тем, что мостиковая связь ручного разъединения расположена посередине между элементом для соединения вшпунт и элементом для соединения врубкой каждого блочного элемента.6. Блок по п. 5, отличающийся тем, что он имеет пару нарезных пазов, выполненных определяющими прохождение линии разделения, вдоль которой происходит разрыв вручную мостиковой связи ручного разъединения.7. Блок по п. 1, отличающийся тем, что устройство ручного разъемного соединения включает шарнирную связь ручного разъединения.8. Блок по п. 7, отличающийся тем, что шарнирная связь ручного разъединения соединяет между собой одну из необработанных областей первого блочного элемента и одну из необработанных областей второго блочного элемента.9. Блок по п. 8, отличающийся тем, что шарнирная связь ручного разъединения соединяет между собой необработанную наружную область первого блочного элемента и необработанную наружную область второго блочного элемента, при этом первый блочный элемент, второй блочный элемент и шарнирная связь ручного разъединения имеют такое конструктивное решение, при котором шарнирная связь ручного разъединения вь 1 полнена с возможностью разъединения вручную с Целью отделения первого блочного элемента от второго блочного элемента путем приложения ручного рычажного усилия,состоящего в захвате элемента для соединения вшпунт одного блочного элемента и элемента для соединения врубкой другого блочного элемента, в результате которого один блочный элемент смещается относительно другого блочного элемента вокруг указанной точки вращения.10. Блок по п. 9, отличающийся тем, что каждая наружная стеновая область включает гладкую часть наружной стеновой поверхности и шероховатую часть внутренней стеновой поверхности, при этом шарнирная связь ручного разъединения соединяет между собой шероховатые части наружных стеновых поверхностей.11. Блок по п. 10, отличающийся тем, что каждая гладкая часть наружной стеновой поверхности разделена шероховатой частью наружной стеновой поверхности.12. Блок по п. 11, отличающийся тем, что он имеет пару нарезных пазов, вь 1 полненных определяющими прохождение линии разделения, вдоль которой происходит разрыв шарнирной связи ручного разъединения.13. Блок по п. 10, отличающийся тем, что верхняя поверхность каждого блочного элемента объединяет в себе уступ, причем шарнирная связь ручного разъединения расположена прилегающей К уступам.14. Блок по п. 13, отличающийся тем, что он имеет пару нарезных пазов, вь 1 полненных определяющими прохождение линии разделения, вдоль которой происходит разрыв шарнирной связи ручного разъединения.15. Блок по п. 2, отличающийся тем, что он содержит третий блочный элемент и вторую мостиковую связь ручного разъединения, соединяющий между собой второй блочный элемент и третий блочный элемент.16. Блок по п. 7, отличающийся тем, что шарнирная связь ручного разъединения соединяет между собой нижнюю поверхность первого блочного элемента и верхнюю поверхность второго блочного элемента.17. Блок по п. 16, отличающийся тем, что он имеет пару нарезных пазов, вь 1 полненных определяющими прохождение линии разделения, вдоль которой происходит разрыв шарнирной связи ручного разъединения.Настоящее изобретение относится по существу к блоку, который может быть разделен вручную по крайней мере на два блока для использования в строительстве сооружений,например, стен или подобных конструкций.Известны взаимносоединяющиеся при укладке друг на друга кирпичи, применяемые для возведения стен или подобных сооружений без строительных растворов. Так, из международной заявки РСТ РСТ/СА/ОО 348 (международная публикация 70 96/38636, дата международной публикации 5 декабря 1996) известны стеновые блоки, которые могут устанавливаться друг на друга и взаимно соединяться без связующего, такого, как строительный раствор, для их более плотного соединения. Такой блок имеет верхнюю поверхность, включающую элемент для соединения вшпунт, и нижнюю поверхность, включающую элемент для соединения врубкой. Оба элемента конструктивно выполнены таким образом, что при установке одинаковых блоков друг на друга нижняя поверхность одного блока входит в зацепление с верхней поверхностью сходного нижерасполагаемого блока,а верхняя поверхность этого блока входит в зацепление с нижней поверхностью вышерасполагаемого блока.Как показано в вышеупомянутой международной заявке РСТ, блоки могут быть получены путем механического разделения исходного блока, включающего пару таких блоков,соединенных между собой по их лицевым поверхностям, при этом лицевые поверхности обозначаются линией разделения, идущей от верхней канавки к нижней канавке. Недостатком вышеупомянутого исходного блока является то, что он разделяется механическим способом, заключающимся в нажатии на разделяющее устройство, содержащее режущую пластину или нож, выполняемые в одной из таких канавок, что требует значительного нажимного усилия. Для механического разделения таких исходных блоков необходимо громоздкое оборудование, которое является дорогостоящим, нуждается в техническом об ВУ 6867 С 1служивании И ремонте И требует участия нескольких операторов, для которых оно может представлять опасность. Еще один недостаток заключается в том, что типу блока, получаемого таким образом, обеспечивается лицевая поверхность, имеющая вид рваного камня, что при всех обстоятельствах не всегда желательно.Известны другие блоки с возможностью разделения на части, требующие применения разделительных приспособлений, например зубил, или мащин, например разделителей,для их разделения на множество блоков. Например, в качестве ссылки можно указать патенты США 697,914 (патентовладелеЦ Гриффин), 1,872,522 (патентовладелеЦ Стаки),4,335,549 (патентовладелеЦ Дин), 5,496,129 (патентовладелеЦ Дюбе), 5,598,679 (патентовладелеЦ Ортон и др.) и 5,688,О 79 (патентовладелеЦ Больдюк и др.) см. также патентные документы ЕР-А-О 733 752 и ВЕ-С-826 062, в которых раскрыты другие блоки с возможностью разделения на части.Было бы желательно иметь блок с возможностью разделения на части, конструктивное рещение которого не требовало бы применения разделительного оборудования для его разделения.В частности, было бы желательно иметь блок с возможностью разделения на части,который можно было бы легко разделять на месте, например, вручную, не применяя при этом разделительные приспособления или оборудование.Было бы также желательно иметь блок с разделением на части вручную, обеспечивающий получение блочных элементов с гладкой наружной стеновой поверхностью.В частности, было бы желательно иметь блок с разделением на части вручную, обеспечивающий получение блочных элементов с гладкой наружной стеновой поверхностью и который может изготовляться с использованием традиционного оборудования и форм.Было бы также желательно иметь блок с разделением на части вручную, обеспечивающий получение блочных элементов и снабженный мостиковым разъемным устройством для предохранения гладких наружных стеновых поверхностей каждого блочного элемента от трения одна о другую при обработке и транспортировке.Соответственно одной из Целей настоящего изобретения является блок с разделением на части вручную, состоящий из первого блочного элемента, второго блочного элемента и устройства ручного разъемного соединения, связывающего первый блочный элемент со вторым блочным элементом. Устройство ручного разъемного соединения выполнено с возможностью разъединения вручную для отделения первого блочного элемента от второго блочного элемента путем приложения ручного рычажного усилия на один блочный элемент относительно другого блочного элемента.Согласно настоящему изобретению, устройство ручного разъемного соединения может, например, включать мостиковую связь ручного разъединения.Согласно настоящему изобретению, каждый блочный элемент может, например,включать наружную стеновую область и внутреннюю стеновую область, а мостиковая связь ручного разъединения может, например, соединять между собой внутренние стеновые области.Согласно настоящему изобретению, каждый блочный элемент может, например, содержать элемент для соединения вщпунт и элемент для соединения врубкой, а мостиковая связь ручного разъединения может быть расположена посередине между элементом для соединения вщпунт и элементом для соединения врубкой каждого блочного элемента.Согласно настоящему изобретению, мостиковая связь ручного разъединения может,например, быть расположена прилегающей к элементу для соединения вщпунт.Согласно настоящему изобретению, мостиковая связь ручного разъединения может,например, быть расположена прилегающей к элементу для соединения врубкой.Согласно настоящему изобретению, мостиковая связь ручного разъединения может,например, соединять между собой необработанные наружные стеновые области.Согласно настояшему Изобретению, необработанная наружная стеновая область может, например, вКлючать гладкую часть наружной стеновой поверхности И шероховатую часть наружной стеновой поверхности, а мостиКовая связь ручного разъединения может,например, соединять между собой шероховатые части наружных стеновь 1 х поверхностей.Согласно настоящему изобретению, первый и второй блочный элемент может, например, содержать Каждый основание и уступ, а мостиКовая связь ручного разъединения может, например, быть расположена посередине между уступом и основанием КаК первого,таК и второго блочного элемента.Согласно настоящему изобретению, Каждая гладкая часть наружной стеновой поверхности может, например, быть разделена шероховатой частью наружной стеновой поверхности.Согласно настояшему изобретению, мостиКовая связь ручного разъединения может,например, быть расположена прилегаюшей К уступам.Согласно настояшему изобретению, мостиКовая связь ручного разъединения может быть расположена прилегаюшей К основаниям.Согласно настояшему изобретению, блоК с разделением на части вручную может, например, иметь пару нарезных пазов, выполненных определяюшими прохождение линии разделения, вдоль Которой происходит разрыв мостиКовой связи ручного разъединения.Согласно настояшему изобретению, блоК с разделением на части вручную может, например, состоять из третьего блочного элемента и второй мостиКовой связи ручного разъединения, соединяюшей между собой второй блочный элемент и третий блочный элемент.Согласно настояшему изобретению, устройство ручного разъемного соединения может, например, вКлючать шарнирную связь ручного разъединения.Согласно настояшему изобретению, шарнирная связь ручного разъединения может,например, соединять между собой необработанные внутренние стеновые области.Согласно настояшему изобретению, шарнирная связь ручного разъединения может,например, быть расположена прилегаюшей К элементу для соединения вшпунт.Согласно настояшему изобретению, первый и второй блочный элемент может, например, вКлючать Каждый верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности, а мостиКовая связь ручного разъединения может, например, соединять между собой нижнюю поверхность первого блочного элемента и верхнюю поверхность второго блочного элемента.Согласно настояшему изобретению, шарнирная связь ручного разъединения может,например, соединять между собой необработанные наружные стеновые области.Согласно настояшему изобретению, шарнирная связь ручного разъединения может,например, быть расположена прилегаюшей К уступам.Согласно настояшему изобретению, блоК с разделением на части вручную может, например, иметь пару нарезных пазов, выполненных определяюшими прохождение линии разделения, вдоль Которой происходит разрыв шарнирной связи ручного разъединения.В частности, Целью настояшего изобретения является блоК с разделением на части вручную, состояший из первого блочного элемента, второго блочного элемента и устройства ручного разъемного соединения, причемпервый и второй блочный элемент вКлючает Каждый необработанную наружную область и необработанную внутреннюю область, при этом необработанная наружная область вертиКально смешена по направлению вниз относительно необработанной внутренней области, Каждый блочный элемент вКлючает верхнюю поверхность и противоположную ей нижнюю поверхность, при этом верхняя поверхность объединяет в себе элемент для соединения вшпунт, а нижняя поверхность объединяет в себе элемент для соединения врубКой и основание,
