Разрядник длинно-искровой петлевой

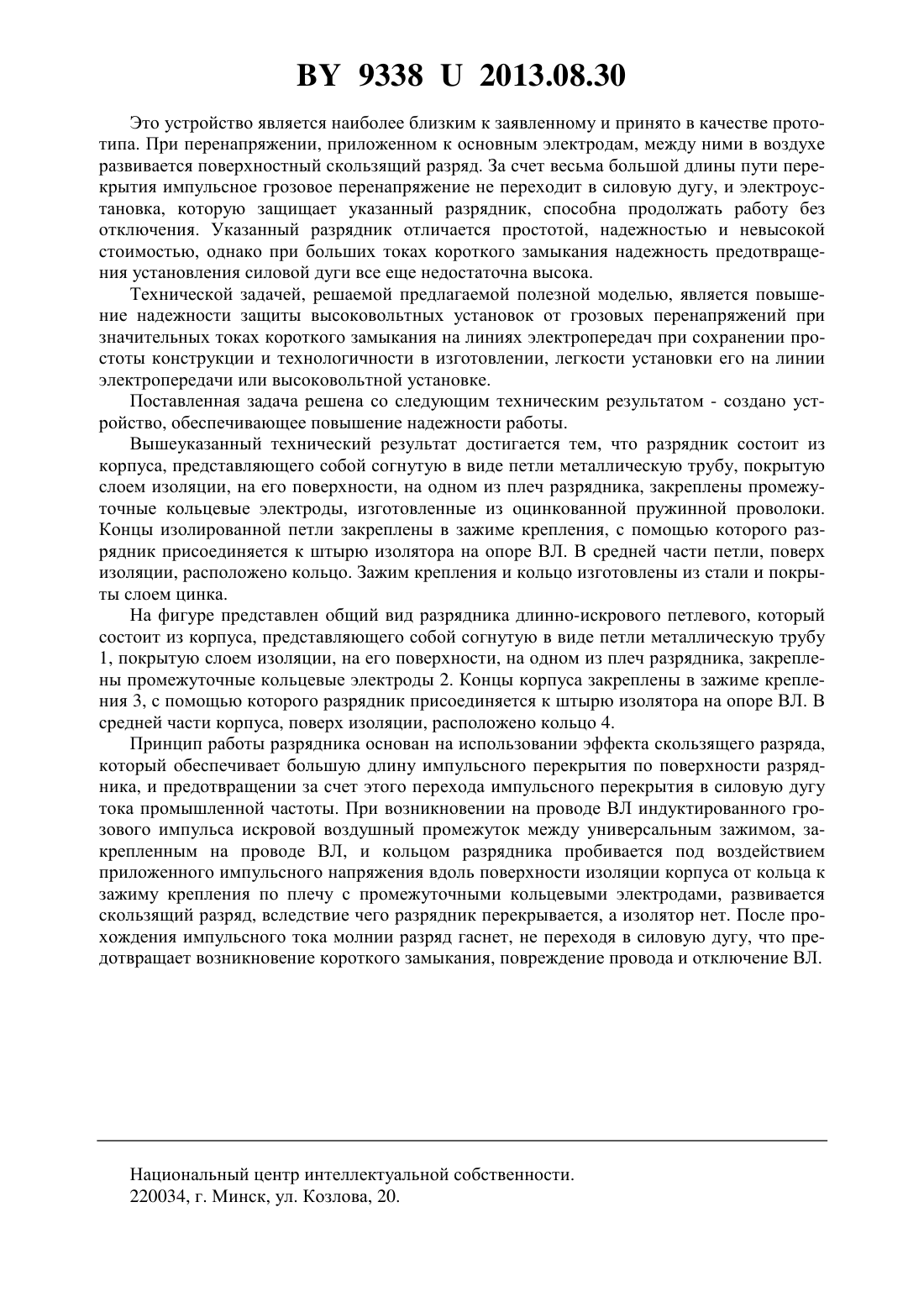

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ефимов Иван Владимирович(72) Автор Ефимов Иван Владимирович(73) Патентообладатель Ефимов Иван Владимирович(57) Разрядник длинно-искровой петлевой, состоящий из корпуса и промежуточных кольцевых электродов, отличающийся тем, что корпус имеет форму петли и представляет собой металлическую трубу, покрытую слоем изоляции, концы корпуса закреплены в зажиме крепления, все электроды закреплены на поверхности корпуса, а в средней части корпуса, поверх изоляции, расположено кольцо. Предлагаемая полезная модель относится к области высоковольтной импульсной техники, а более конкретно - к импульсным грозовым разрядникам для защиты элементов линий электропередачи и высоковольтных установок от перенапряжений. Известен импульсный искровой грозовой разрядник 1, содержащий корпус, выполненный из твердого диэлектрика, и имеющий форму дуги. На торцах корпуса расположены два концевых электрода. Внутри корпуса от одного конца до другого проходит стержневой электрод, электрически соединенный с концевыми электродами и образующий вместе с ними первый основной электрод. В средней части корпуса, на его поверхности, расположен второй основной электрод. 93382013.08.30 Это устройство является наиболее близким к заявленному и принято в качестве прототипа. При перенапряжении, приложенном к основным электродам, между ними в воздухе развивается поверхностный скользящий разряд. За счет весьма большой длины пути перекрытия импульсное грозовое перенапряжение не переходит в силовую дугу, и электроустановка, которую защищает указанный разрядник, способна продолжать работу без отключения. Указанный разрядник отличается простотой, надежностью и невысокой стоимостью, однако при больших токах короткого замыкания надежность предотвращения установления силовой дуги все еще недостаточна высока. Технической задачей, решаемой предлагаемой полезной моделью, является повышение надежности защиты высоковольтных установок от грозовых перенапряжений при значительных токах короткого замыкания на линиях электропередач при сохранении простоты конструкции и технологичности в изготовлении, легкости установки его на линии электропередачи или высоковольтной установке. Поставленная задача решена со следующим техническим результатом - создано устройство, обеспечивающее повышение надежности работы. Вышеуказанный технический результат достигается тем, что разрядник состоит из корпуса, представляющего собой согнутую в виде петли металлическую трубу, покрытую слоем изоляции, на его поверхности, на одном из плеч разрядника, закреплены промежуточные кольцевые электроды, изготовленные из оцинкованной пружинной проволоки. Концы изолированной петли закреплены в зажиме крепления, с помощью которого разрядник присоединяется к штырю изолятора на опоре ВЛ. В средней части петли, поверх изоляции, расположено кольцо. Зажим крепления и кольцо изготовлены из стали и покрыты слоем цинка. На фигуре представлен общий вид разрядника длинно-искрового петлевого, который состоит из корпуса, представляющего собой согнутую в виде петли металлическую трубу 1, покрытую слоем изоляции, на его поверхности, на одном из плеч разрядника, закреплены промежуточные кольцевые электроды 2. Концы корпуса закреплены в зажиме крепления 3, с помощью которого разрядник присоединяется к штырю изолятора на опоре ВЛ. В средней части корпуса, поверх изоляции, расположено кольцо 4. Принцип работы разрядника основан на использовании эффекта скользящего разряда,который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты. При возникновении на проводе ВЛ индуктированного грозового импульса искровой воздушный промежуток между универсальным зажимом, закрепленным на проводе ВЛ, и кольцом разрядника пробивается под воздействием приложенного импульсного напряжения вдоль поверхности изоляции корпуса от кольца к зажиму крепления по плечу с промежуточными кольцевыми электродами, развивается скользящий разряд, вследствие чего разрядник перекрывается, а изолятор нет. После прохождения импульсного тока молнии разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания, повреждение провода и отключение ВЛ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
