Роликовая проводка

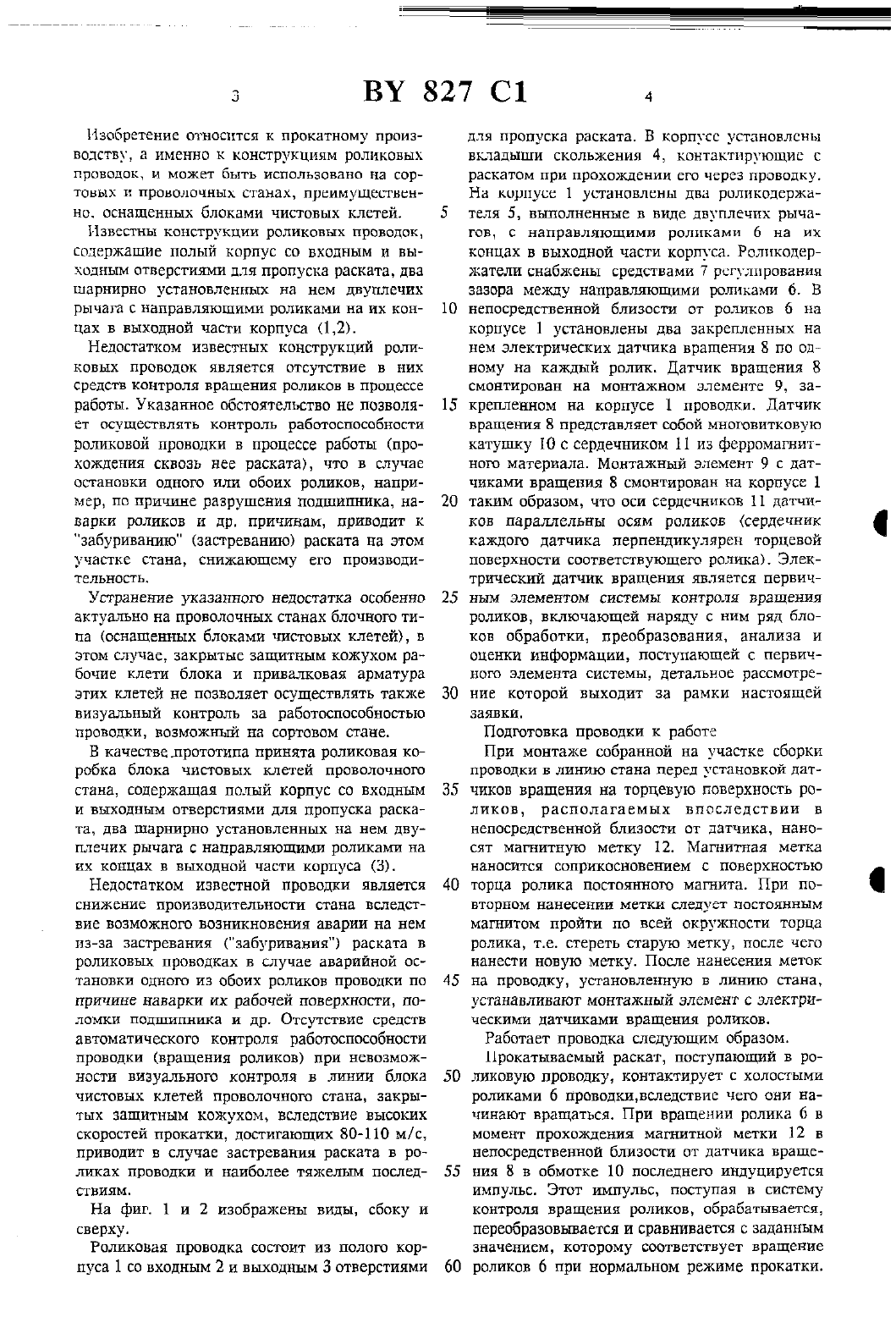

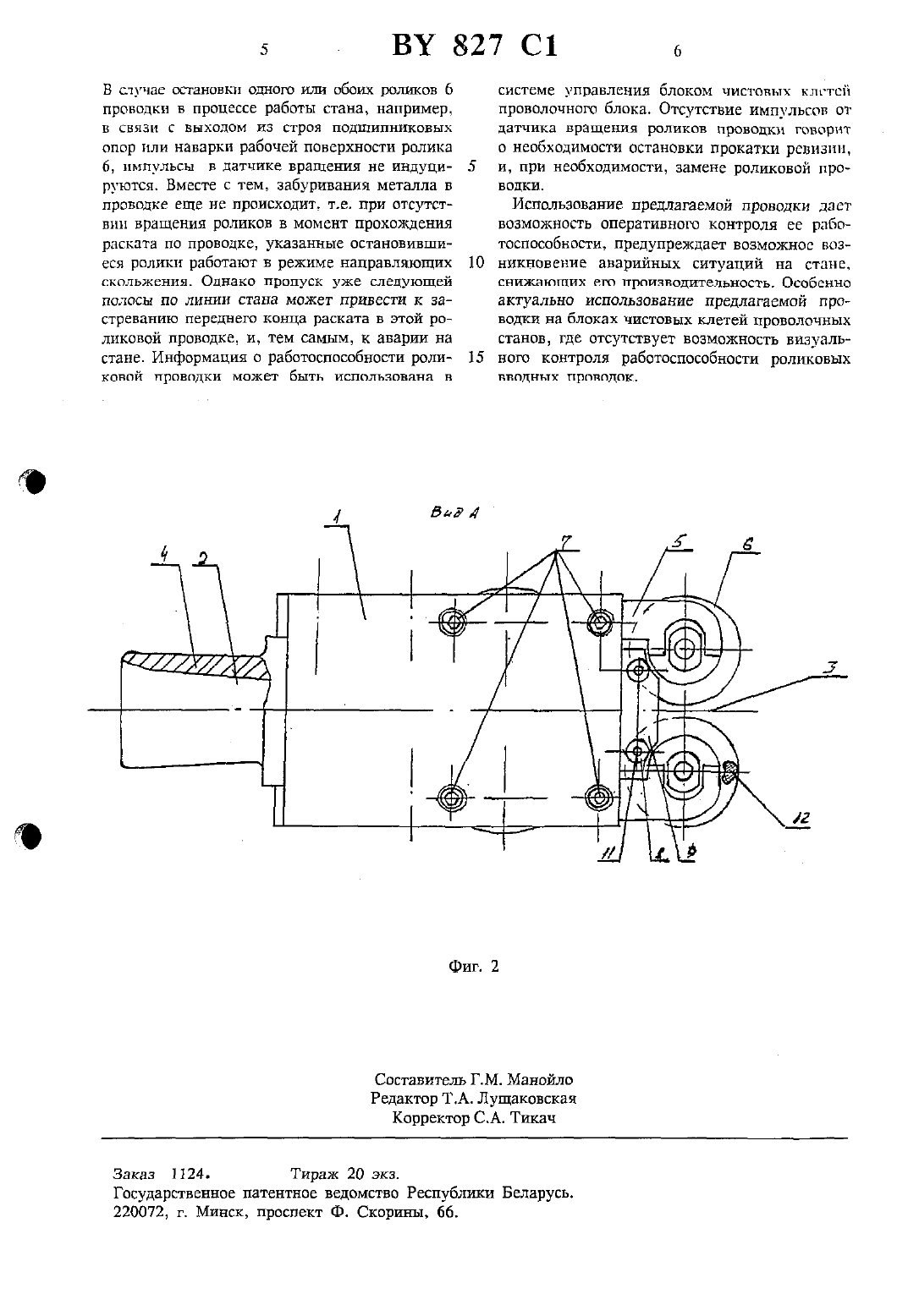

(12) госудмэ ствЕнноЕ ПАТЕНТНОЕ ведомство гвспувлики БЕЛАРУСЬ(71) Заявители Институт черной металлургии(ПА), Белорусский металлургический завод (ВУ)(73) Патентообладатель Белорусский металлургический завод (ВУЗРоликовая проводка, преимущественно блока клетей проволочного стана, содержащая полый корпус со входным И ВЫХОДНЫМ отверстиями для пропуска раската, два шарнирно установленных на нем двуплечих рычага с направляющими роликами на их концах в выходной части корпуса, отличающаяся тем,что проводка снабжена двумя электрическими датчикаьш вращения, оси сердечников которых параллельны осям роликов и закреплены на корпусе.(56) 1. Современные инструкции валковой арматуры прокатных станов. Альбом под редакцией3. Контракт Ы 19-65/27800-111, Белорусский металлургический завод. Мелкосортный прово лочный прокатный стан. ЧертДШ-КБЕ 15865217,Изобретение относится к прокатному производству, а именно к конструкциям роликовых проводок, и может быть использовано на сортовых и проволочных станах, преимущественно. оснащенных блоками чистовых клетей.Известны конструкции роликовых проводок,содержащие полый корпус со входным и выходным отверстиями для пропуска раската, два шарнирно установленных на нем двуплечих рычага с направляющими роликами на их концах в выходной части корпуса 0,2).Недостатком известных конструкций роликовых проводок является отсутствие в них средств контроля вращения роликов в процессе работы. Указанное обстоятельство не позволяет осуществлять контроль работоспособности роликовой проводки в процессе работы (прохождения сквозь нее раската), что в случае остановки одного или обоих роликов, например, по причине разрушения подшипника, наварки роликов и др. причинам, приводит к забуриванию (застреванию) раската на этом участке стана, снижающему его производительность.Устранение указанного недостатка особенно актуально на проволочных станах блочного типа (оснащенных блоками чистовых клетей), в этом случае, закрытые защитным кожухом рабочие клети блока и привалковая арматура этих клетей не позволяет осуществлять также визуальный контроль за работоспособностью проводки, возможный на сортовом стане.В качестве прототипа принята роликовая коробка блока чистовых клетей проволочного стана, содержащая полый корпус со входным и выходным отверстиями для пропуска раската, два шарнирно установленных на нем двуплечих рычага с направляющими роликами на их концах в выходной части корпуса (3).Недостатком известной проводки является снижение производительности стана вследствие возможною возникновения аварии на нем нз-за застреваниа (забуривания) раската в роликовых проводках в случае аварийной остановки одного из обоих роликов проводки по причине Наварки их рабочей поверхности, поЛОМКИ ПОШПИПНИКН И Др. ОТСУТСТБИС СРЕДСТВ автоматического контроля работоспособности проводки (вращения роликов) при невозможности визуального контроля в линии блока чистовых клетей проволочного стана, закрытых защитным кожухом, вследствие высоких скоростей прокатки, достигающих 80-110 м/с,приводит в случае застревания раската в роликах проводки и наиболее тяжелым последствиям.Роликовая проводка состоит из полого корпуса 1 со входным 2 и выходным З отверстиямидля пропуска раската. В корпусе установлены вкладыши скольжения 4, контактирующие с раскатом при прохождении его через проводку. На корпусе 1 установлены два роликодержателя 5, выполненные в виде двуплечих рычагов, С направляющими роликами б на их концах в выходной части корпуса. Ролнкодержатели снабжены средствами 7 регулирования зазора между направляющими роликами б. В непосредственной близости от роликов 6 на корпусе 1 установлены два закрепленных на нем электрических датчика вращения 8 по одному на каждый ролик. Датчик вращения 8 смонтирован на монтажном элементе 9, закрепленном на корпусе 1 проводки. Датчик вращения 8 представляет собой многовитковую катушку 10 с сердечником 11 из ферромагнитного материала. Монтажный элемент 9 с датчиками вращения 8 смонтирован на корпусе 1 таким образом, что оси сердечников 11 ДЗТЧИков параллельны осям роликов (сердечник каждою датчика перпендикулярен торцевой поверхности соответствующего ролика). Электрический датчик вращения является первичным элементом системы контроля вращения роликов, включающей наряду с ним ряд блоков обработки, преобразования, анализа и оценки информации, поступающей с первичного элемента системы, детальное рассмотрение которой выходит за рамки настоящей заявки.При монтаже собранной на участке сборки проводки в линию стана перед установкой датчиков вращення на торцевую поверхность роликов, располагаемых впоследствии в непосредственной близости от датчика, наносят магнитную метку 12. Магнитная метка наносится соприкосновением с поверхностью торца ролика постоянного магнита. При повторном нанесении метки следует постоянным магнитом пройти по всей окружности торца ролика, т.е. стереть старую метку, после чего нанести новую метку. После нанесения меток на проводку, установленную в линию стана,устанавливают монтажный элемент с электрическими датчиками вращения роликов.Работает проводка следующим образом.Црокатываемый раскат, поступающий в ропиковую проводку, контактирует с холостыми роликами 6 проводкщвследствие чего они начинают вращаться. При вращении ролика 6 в момент прохождения магнитной метки 12 в непосредственной близости от датчика вращения 8 в обмотке 10 последнего индуцируется импульс. Этот импульс, поступая в систему контроля вращения роликов, обрабатывается,переобрааовывается И сравнивается с заданным значением, которому соответствует вращение роликов 6 при нормальном режиме прокатки.Е случае остановки одного или обоих роликов 6 проводки в процессе работы стана, например,в связи с выходом из Строя подшипниковых опор или наварки рабочей поверхности ролика б, тлмпульсы в датчике вращения не индуцируются. Вместе с тем, забуривания металла в проводке еще не происходит, т.е. при отсутствии вращения роликов в момент прохождения раската по проводке, указанные остановившиеся ролики работают в режиме направляющих скольжения. Однако пропуск уже следующейполосы по линии стана может привести к застреванию переднего конца раската в этой роликовой проводке, и, тем самым, к аварии на стане. Информация о работоспособности ролиКОВОЙ ПрОВОДКИ МОЖЕТ БЫТЬ ИСПОЛЬЗОВННЗ Всистеме управления блоком чистовых клетсй проволочного блока. Отсутствие импульсов от ЦЗТЧИКЗ вращения РОЛИКОВ ПрОБ 0 ДЪ 31 ГОВОРИТ о необходимости остановки прокатки ревизии,и, при необходимости, замене роликовой проВОДКИ.Использование предлагаемой проводки дает возможность оперативного контроля ее работоспособности, предупреждает возможное возникновение аварийных ситуаций на стане. снижающих его производительность. Особенно актуально использование предлагаемой про ВОДКИ на ЛОКЗХ ЧИСТОВЫХ КЛВТСЙ ПРОВОЛОЧНЫХ станов, где отсутствует возможность визуаль ного контроля работоспособности роликовых вводных проводок.Государственное патентное ведомство Республики Беларусь.
