Фазированная решетка взрывоинициируемых радиочастотных источников
Номер патента: U 9999
Опубликовано: 28.02.2014
Авторы: Гуринович Александра Анатольевна, Барышевский Владимир Григорьевич, Пефтиев Владимир Павлович
МПК: H04K 3/00, H02N 11/00, H01Q 21/00...
Метки: фазированная, решетка, взрывоинициируемых, радиочастотных, источников
Текст:
...радиочастотных источников, описанных в прототипе, функционирующих при постоянном допробойном напряжении и расположенных на расстоянии, меньшем длины волны, излучаемой генераторами. В предложенной фазированной решетке суммарная мощность, генерируемая системой взрывоинициируемых радиочастотных источников, может быть повышена от величины, пропорциональной числу источников , до величины, пропорциональной 2, при постоянном допробойном значении...
Магнитоэлектрический двигатель
Номер патента: U 6111
Опубликовано: 30.04.2010
Автор: Качанов Владимир Анисимович
МПК: H02K 16/00, H02N 2/10, H02N 11/00...
Метки: двигатель, магнитоэлектрический
Текст:

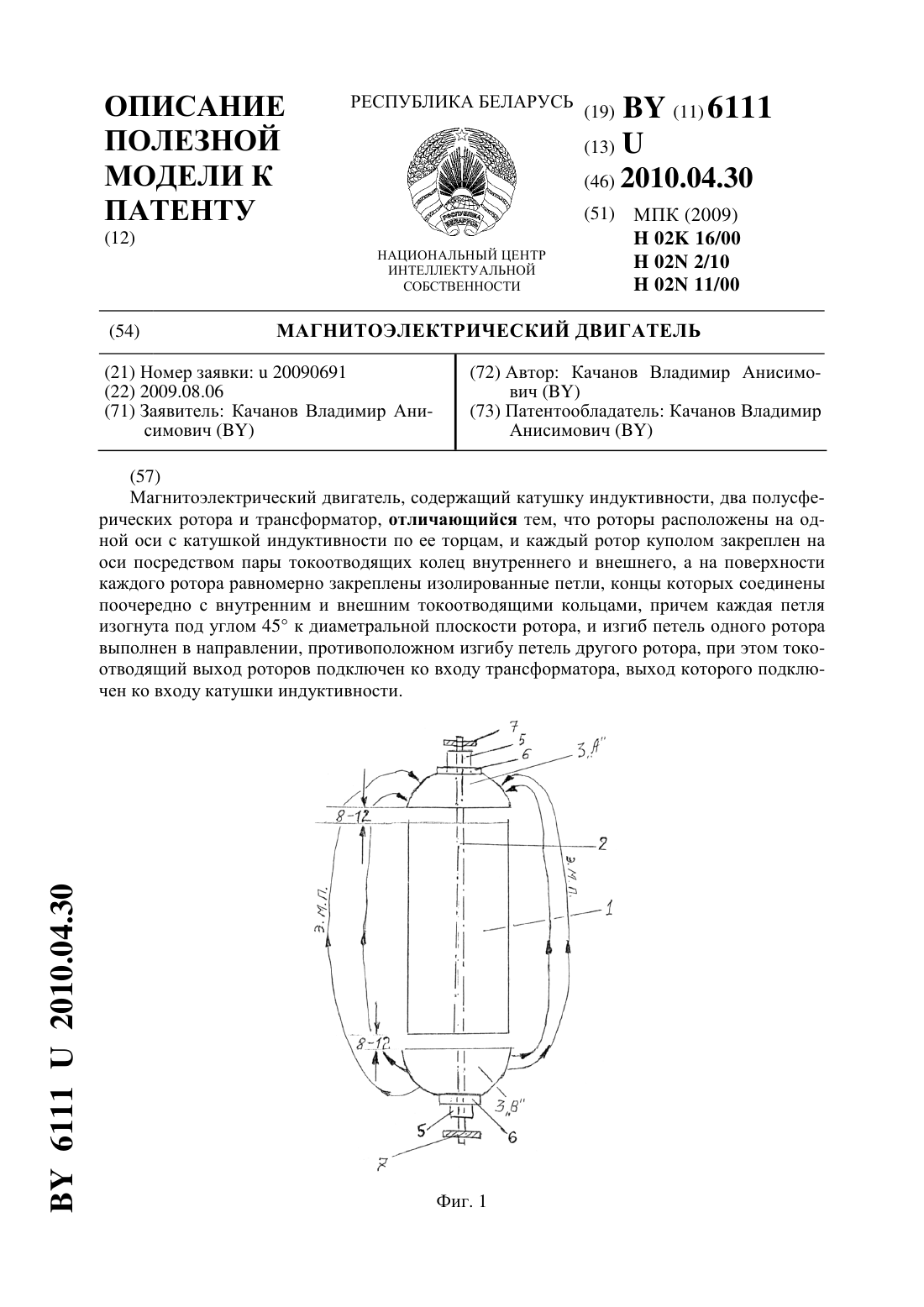

...изгибу петель другого ротора, при этом токоотводящий выход роторов подключен ко входу трансформатора, выход которого подключен ко входу катушки индуктивности. Предложенный магнитоэлектрический двигатель показан на чертежах, где на фиг. 1 - общий вид магнитоэлектрического двигателя на фиг. 2 - вид сверху на ротор А на фиг. 3 - вид сверху на ротор В на фиг. 4 - общий вид катушки индуктивности на фиг. 5 - схема распределения сил, вид...
Устройство для прецизионных перемещений (варианты)
Номер патента: U 5460
Опубликовано: 30.08.2009
Автор: Петренко Александр Михайлович
МПК: H02N 11/00
Метки: прецизионных, перемещений, устройство, варианты
Текст:
...ленты или струны (фиг. 3), проходящих сквозь продольные отверстия, выполненные в электродах и ТЭЛ. Лента и струна прикрепляются к наружным торцам электродов 3, 4 креплениями 6. Элементов связи может быть несколько в тех случаях, когда требуется более равномерно распределить нагрузку поджима по сечению ТЭЛ и уменьшить нагрузку на каждый из них с целью уменьшения усталостных явлений в материале связи и увеличения рабочего ресурса устройства. В...
Устройство для выработки электроэнергии
Номер патента: U 4377
Опубликовано: 30.06.2008
Автор: Огирок Анатолий Григорьевич
МПК: H02N 11/00, F03D 9/00
Метки: электроэнергии, устройство, выработки
Текст:

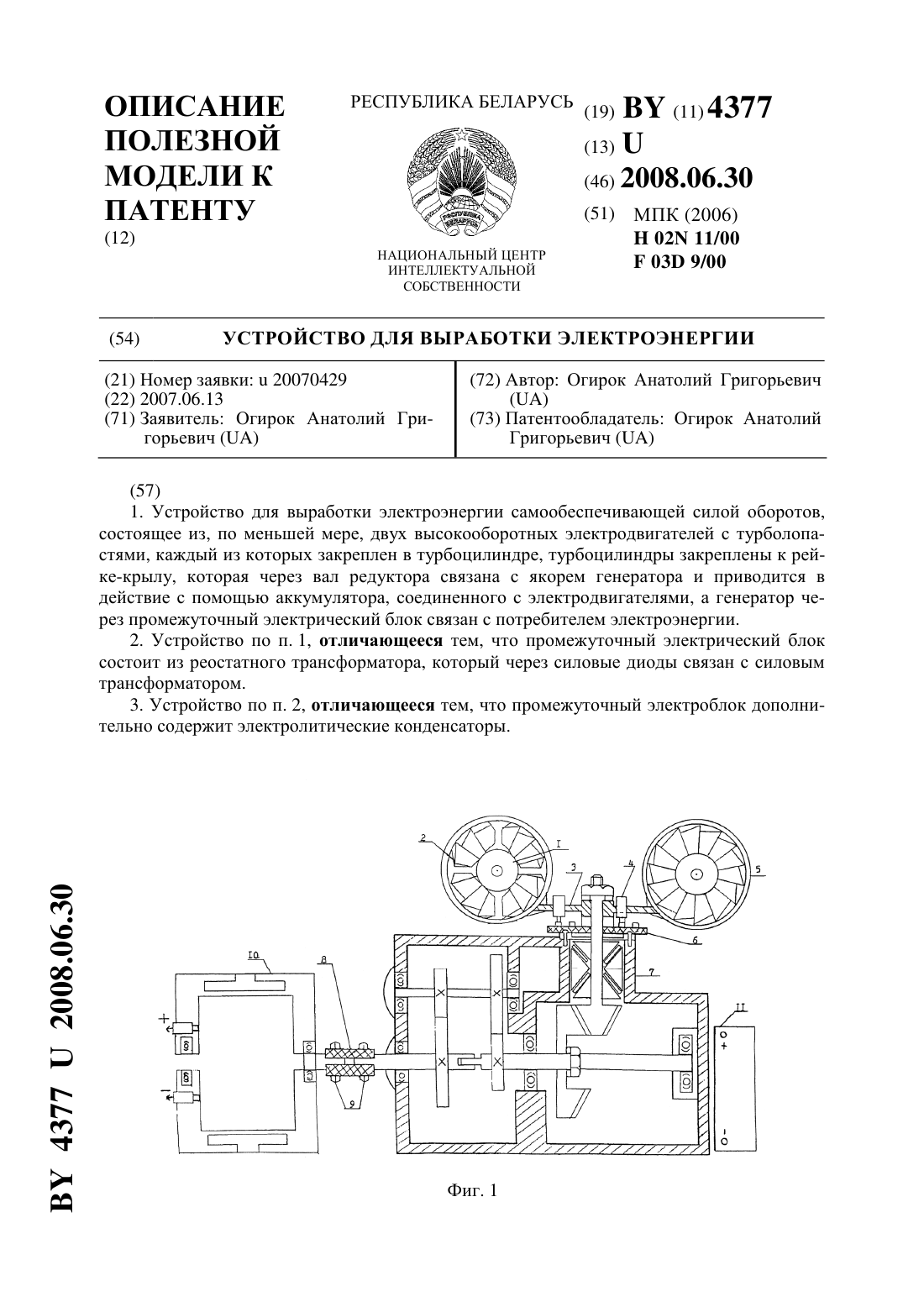

...для выработки электроэнергии, которым и обеспечивается постоянная работа энергоблока. На фиг. 1 изображена схематическая конструкция устройства. На фиг. 2 показана электрическая схема промежуточного электроблока. Устройство изготавливается из высокооборотных электродвигателей 1 с турболопастями, которых может быть, как минимум, два, а больше по потребностях энергоблока, крепление 2 электродвигателя к турбоцилиндру, рейка-крыло 3 закреплена к...
Комбинированный генератор электрической энергии
Номер патента: 7317
Опубликовано: 30.09.2005
Авторы: Запатрин Роберт Иванович, Кившар Андрей Анатольевич
МПК: H02N 11/00
Метки: энергии, электрической, генератор, комбинированный
Текст:

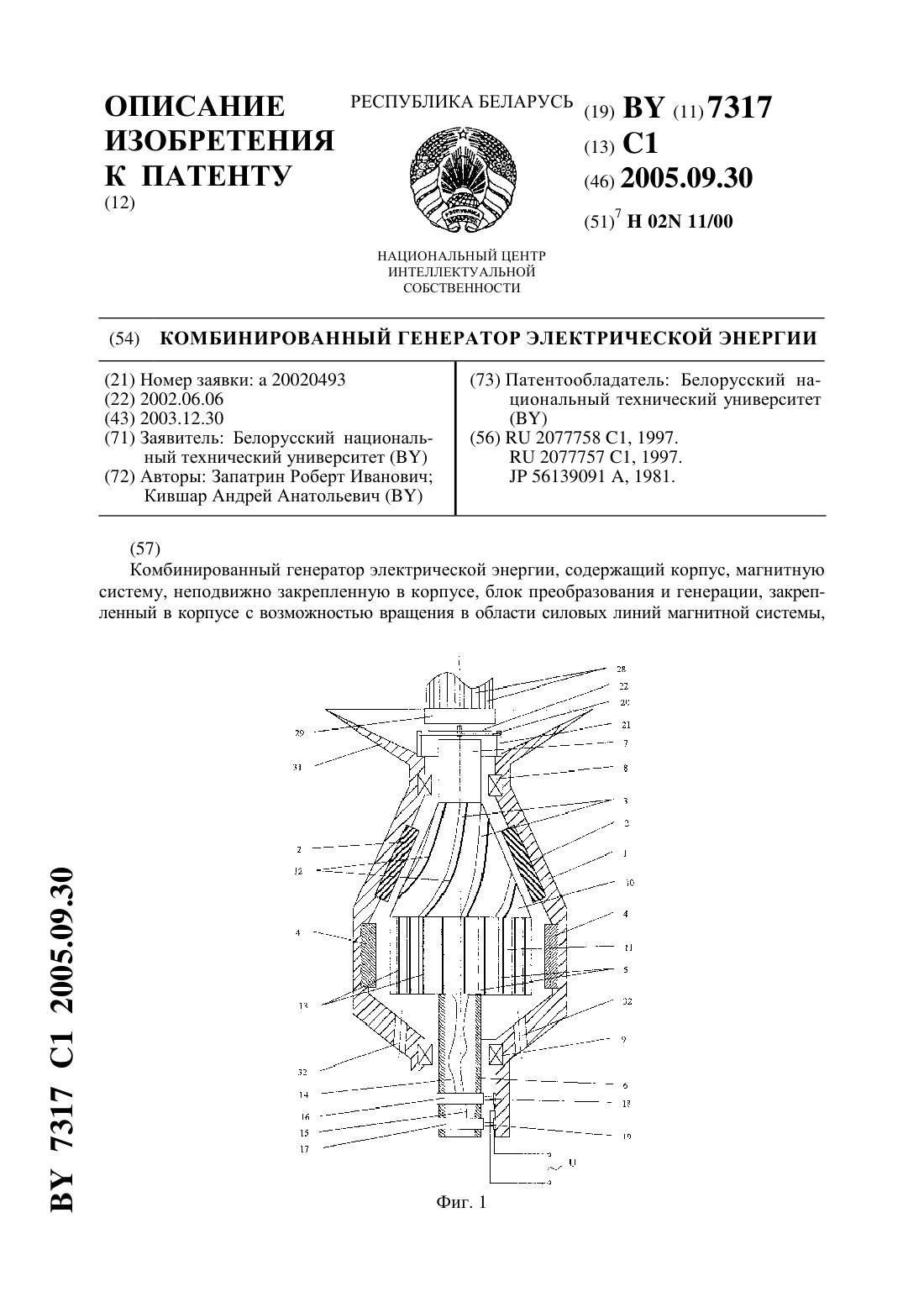

...блока собирания световой энергии в пучок. Комбинированный генератор электрической энергии содержит корпус 1 (фиг. 1), выполненный из немагнитного материала, в котором неподвижно закреплены магнитная система 2 первой 3 группы пазов и магнитная система 4 второй 5 группы пазов, блок преобразования и генерации (БПГ), содержащий, в свою очередь, закрепленный на составном валу, состоящем из двух соосных частей 6, 7, закрепленных в корпусе 1 с...
Магнитоэлектрический двигатель
Номер патента: 7196
Опубликовано: 30.09.2005
Авторы: Счислёнок Владимир Никитич, Счислёнок Сергей Владимирович
МПК: H02N 11/00
Метки: магнитоэлектрический, двигатель
Текст:

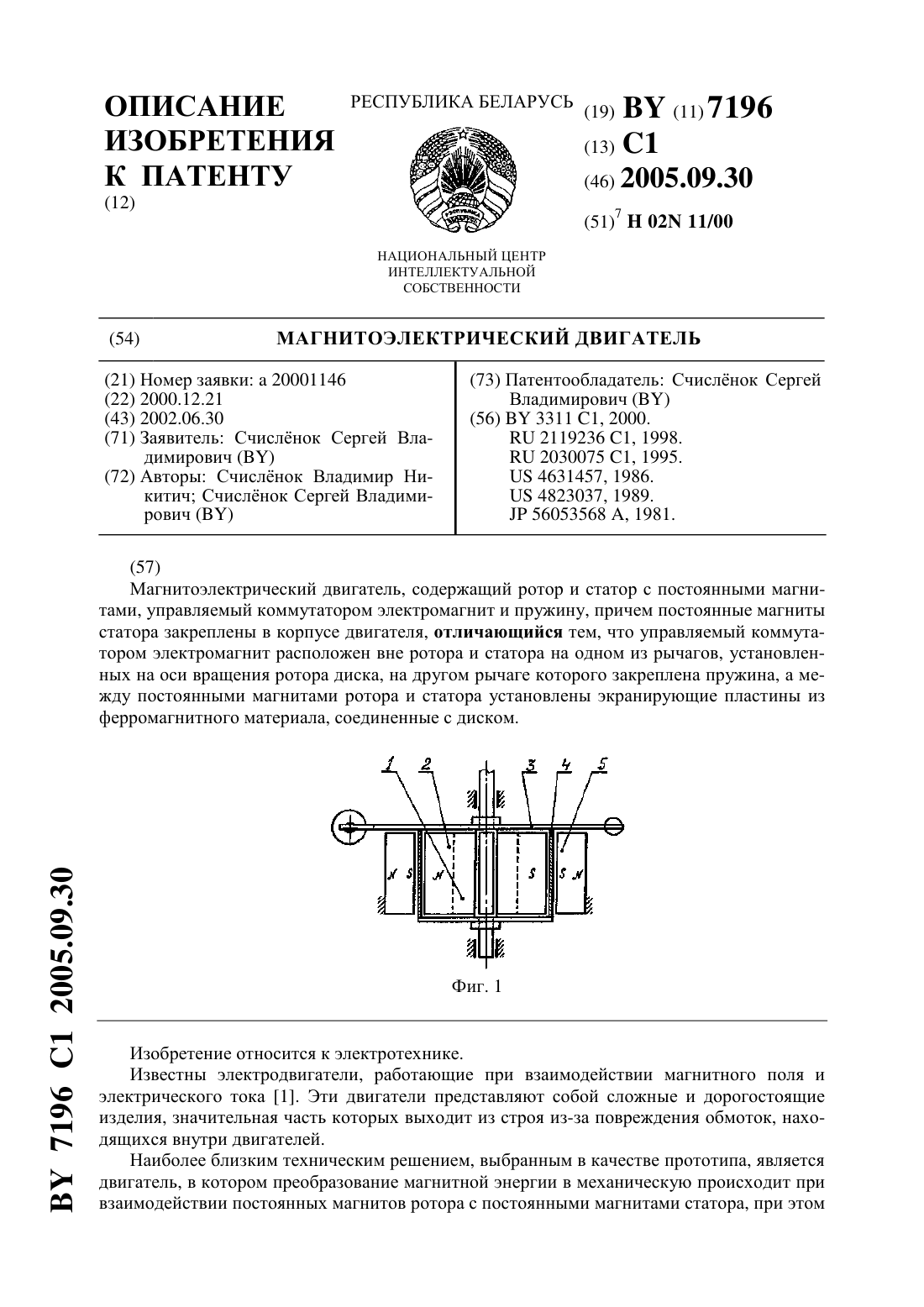

...коммутатором электромагнит расположен вне ротора и статора на одном из рычагов, установленных на оси вращения ротора диска, на другом рычаге которого закреплена пружина, а между постоянными магнитами ротора и статора установлены экранирующие пластины из ферромагнитного материала, соединенные с диском. Сущность изобретения поясняется чертежом, фиг. 1-3. Двигатель содержит ротор 1 из диэлектрического, диамагнитного или парамагнитного...
Магнитоэлектрический двигатель
Номер патента: 5679
Опубликовано: 30.12.2003
Авторы: Вабищевич Антон Григорьевич, Герасимович Леонид Степанович, Счисленок Владимир Никитич, Русан Викентий Иванович
МПК: H02K 23/00, H02N 11/00
Метки: магнитоэлектрический, двигатель
Текст:
...ротора и статора предполагается установка герконового реле, однако реле данного типа обладают малой токопропускной способностью и создают дополнительные искровые потери электрической энергии. Описанная заявка на изобретение предполагает исключение использования электроэнергии, т.е., как оговорено в заявке, вращение ротора осуществляется путем взаимодействия магнитных полей ротора и статора, а в качестве пульсатора может быть, в...
Устройство для преобразования энергии магнитного поля в механическую энергию вращательного движения
Номер патента: 3311
Опубликовано: 30.03.2000
Авторы: Шендриков Леонид Прокопьевич, Шендриков Вячеслав Леонидович
МПК: H02N 11/00
Метки: вращательного, магнитного, устройство, поля, энергию, движения, энергии, преобразования, механическую
Текст:
...поворота на осях, параллельных оси вращения ротора, дополнительно магнитные элементы выполнены в виде прямых треугольных призм с гранями разной полярности и соотношением катетов 14, а в корпусе установлены пульсаторы, при этом каждый пульсатор и магнитный элемент ротора снабжены рычагами взаимодействия. Заявленное изобретение поясняется чертежами. На фиг. 1 изображен вид сверху устройства и показано взаиморасположение его элементов, а на фиг....
