Карабин соединительный

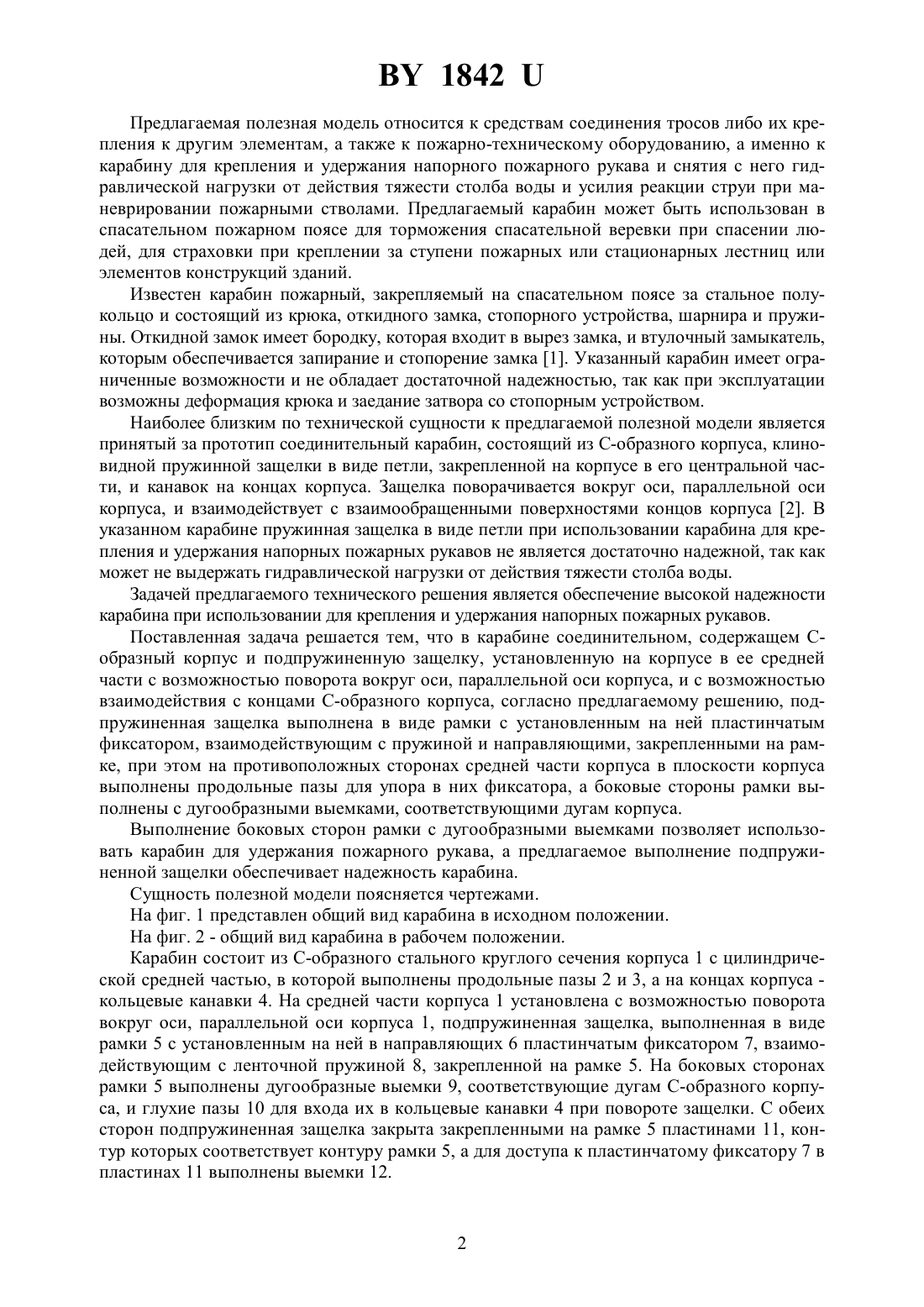

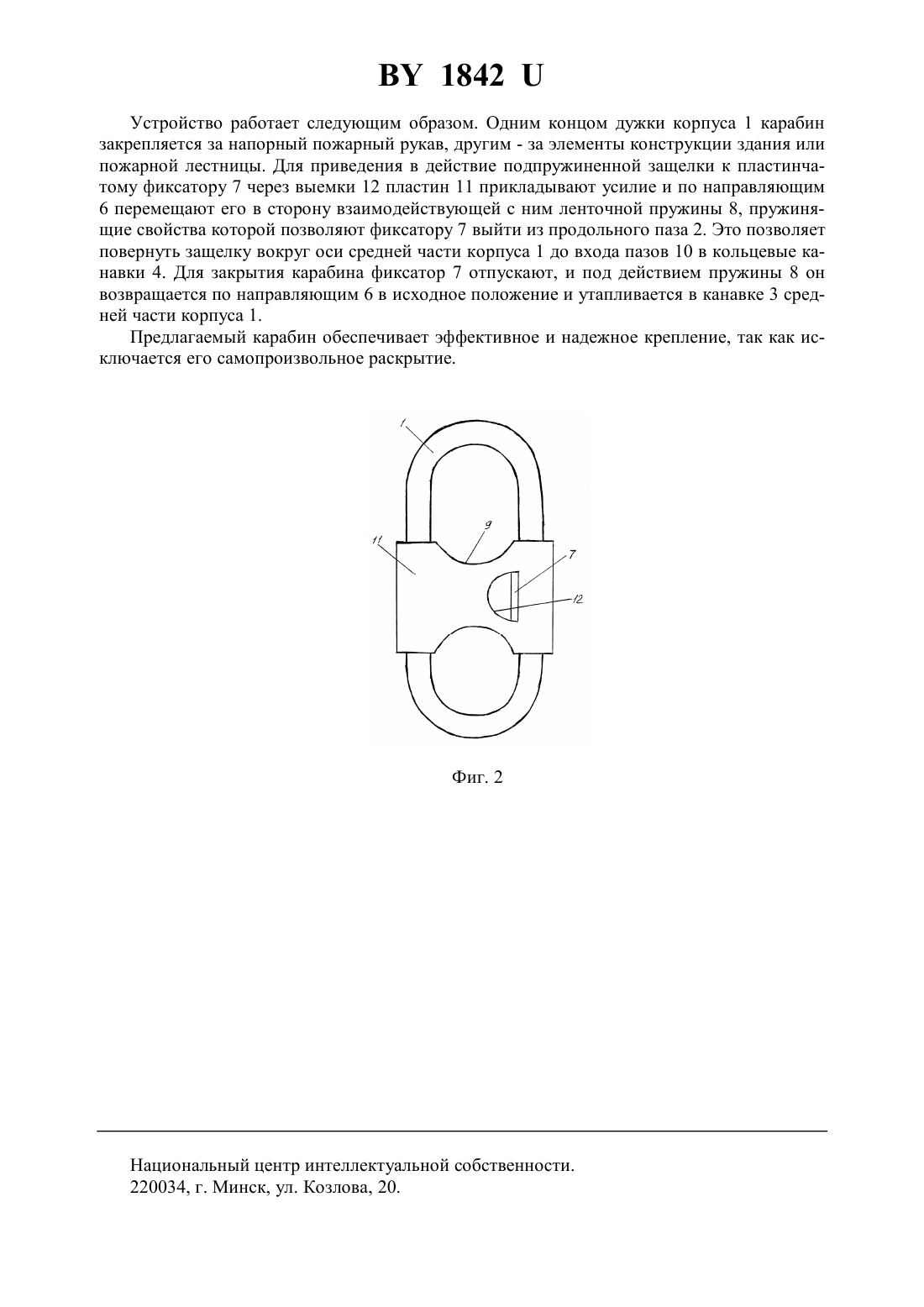

(71) Заявитель Жильцов Василий Петрович(72) Автор Жильцов Василий Петрович(73) Патентообладатель Жильцов Василий Петрович(57) Карабин соединительный, содержащий С-образный корпус и подпружиненную защелку, установленную на корпусе в ее средней части с возможностью поворота вокруг оси,параллельной оси корпуса, и с возможностью взаимодействия с концами С-образного корпуса, отличающийся тем, что подпружиненная защелка выполнена в виде рамки с установленным на ней пластинчатым фиксатором, взаимодействующим с пружиной и направляющими, закрепленными на рамке, при этом на противоположных сторонах средней части корпуса в плоскости корпуса выполнены продольные пазы для упора в них фиксатора, а боковые стороны рамки выполнены с дугообразными выемками, соответствующими дугам корпуса. 1842 Предлагаемая полезная модель относится к средствам соединения тросов либо их крепления к другим элементам, а также к пожарно-техническому оборудованию, а именно к карабину для крепления и удержания напорного пожарного рукава и снятия с него гидравлической нагрузки от действия тяжести столба воды и усилия реакции струи при маневрировании пожарными стволами. Предлагаемый карабин может быть использован в спасательном пожарном поясе для торможения спасательной веревки при спасении людей, для страховки при креплении за ступени пожарных или стационарных лестниц или элементов конструкций зданий. Известен карабин пожарный, закрепляемый на спасательном поясе за стальное полукольцо и состоящий из крюка, откидного замка, стопорного устройства, шарнира и пружины. Откидной замок имеет бородку, которая входит в вырез замка, и втулочный замыкатель,которым обеспечивается запирание и стопорение замка 1. Указанный карабин имеет ограниченные возможности и не обладает достаточной надежностью, так как при эксплуатации возможны деформация крюка и заедание затвора со стопорным устройством. Наиболее близким по технической сущности к предлагаемой полезной модели является принятый за прототип соединительный карабин, состоящий из С-образного корпуса, клиновидной пружинной защелки в виде петли, закрепленной на корпусе в его центральной части, и канавок на концах корпуса. Защелка поворачивается вокруг оси, параллельной оси корпуса, и взаимодействует с взаимообращенными поверхностями концов корпуса 2.указанном карабине пружинная защелка в виде петли при использовании карабина для крепления и удержания напорных пожарных рукавов не является достаточно надежной, так как может не выдержать гидравлической нагрузки от действия тяжести столба воды. Задачей предлагаемого технического решения является обеспечение высокой надежности карабина при использовании для крепления и удержания напорных пожарных рукавов. Поставленная задача решается тем, что в карабине соединительном, содержащем Собразный корпус и подпружиненную защелку, установленную на корпусе в ее средней части с возможностью поворота вокруг оси, параллельной оси корпуса, и с возможностью взаимодействия с концами С-образного корпуса, согласно предлагаемому решению, подпружиненная защелка выполнена в виде рамки с установленным на ней пластинчатым фиксатором, взаимодействующим с пружиной и направляющими, закрепленными на рамке, при этом на противоположных сторонах средней части корпуса в плоскости корпуса выполнены продольные пазы для упора в них фиксатора, а боковые стороны рамки выполнены с дугообразными выемками, соответствующими дугам корпуса. Выполнение боковых сторон рамки с дугообразными выемками позволяет использовать карабин для удержания пожарного рукава, а предлагаемое выполнение подпружиненной защелки обеспечивает надежность карабина. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен общий вид карабина в исходном положении. На фиг. 2 - общий вид карабина в рабочем положении. Карабин состоит из С-образного стального круглого сечения корпуса 1 с цилиндрической средней частью, в которой выполнены продольные пазы 2 и 3, а на концах корпуса кольцевые канавки 4. На средней части корпуса 1 установлена с возможностью поворота вокруг оси, параллельной оси корпуса 1, подпружиненная защелка, выполненная в виде рамки 5 с установленным на ней в направляющих 6 пластинчатым фиксатором 7, взаимодействующим с ленточной пружиной 8, закрепленной на рамке 5. На боковых сторонах рамки 5 выполнены дугообразные выемки 9, соответствующие дугам С-образного корпуса, и глухие пазы 10 для входа их в кольцевые канавки 4 при повороте защелки. С обеих сторон подпружиненная защелка закрыта закрепленными на рамке 5 пластинами 11, контур которых соответствует контуру рамки 5, а для доступа к пластинчатому фиксатору 7 в пластинах 11 выполнены выемки 12. 1842 Устройство работает следующим образом. Одним концом дужки корпуса 1 карабин закрепляется за напорный пожарный рукав, другим - за элементы конструкции здания или пожарной лестницы. Для приведения в действие подпружиненной защелки к пластинчатому фиксатору 7 через выемки 12 пластин 11 прикладывают усилие и по направляющим 6 перемещают его в сторону взаимодействующей с ним ленточной пружины 8, пружинящие свойства которой позволяют фиксатору 7 выйти из продольного паза 2. Это позволяет повернуть защелку вокруг оси средней части корпуса 1 до входа пазов 10 в кольцевые канавки 4. Для закрытия карабина фиксатор 7 отпускают, и под действием пружины 8 он возвращается по направляющим 6 в исходное положение и утапливается в канавке 3 средней части корпуса 1. Предлагаемый карабин обеспечивает эффективное и надежное крепление, так как исключается его самопроизвольное раскрытие. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
