Устройство тепловой изоляции для сооружений

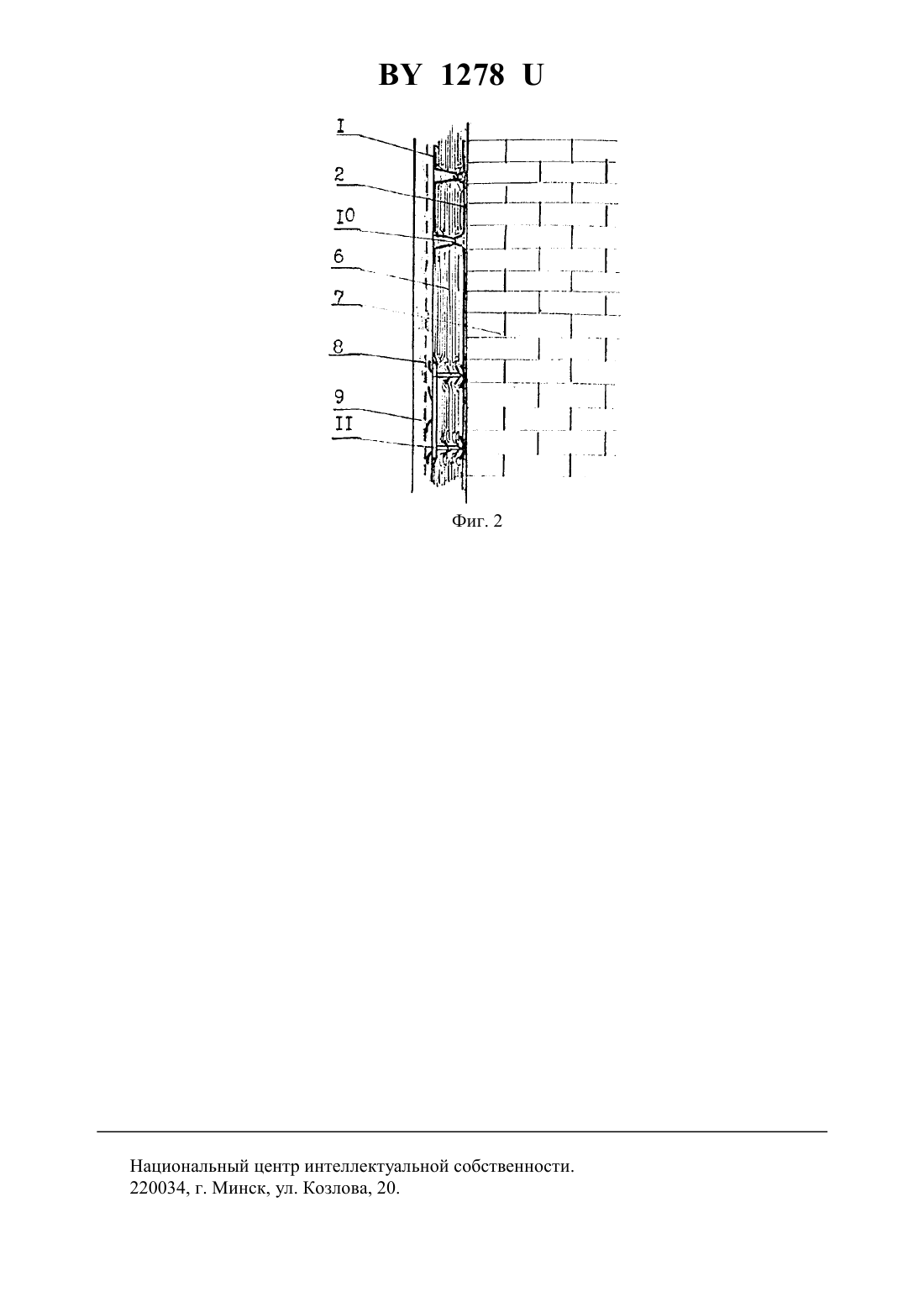

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ТЕПЛОВОЙ ИЗОЛЯЦИИ ДЛЯ СООРУЖЕНИЙ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Устройство тепловой изоляции для сооружений, содержащее теплоизоляционные минераловатные плиты и элементы их крепления к поверхности, включающие клей-раствор и дюбели с клиньями, отличающееся тем, что теплоизоляционные плиты дополнительно предварительно оснащены скрепляющими элементами, исключающими их расслоение, а элементы крепления к поверхности включают только клей-раствор.(56) 1. Проектирование и устройство тепловой изоляции ограждающих конструкций жилых зданий. П 3-2000 к СНиП 3.03.01-87. Пособие к строительным нормам и правилам 2. Проектирование и устройство тепловой изоляции ограждающих конструкций. Система Радекс П 5 02 к СНиП 3.03.01-87. Министерства архитектуры и строительства Республики Беларусь. - Минск. 1278 В настоящее время устройство тепловой изоляции для сооружений применяется в соответствии с двумя нормативными документами 1 и 2. Устройство тепловой изоляции включает плиты минераловатные, выпускаемые по ГОСТ 9573 и ГОСТ 22950 марок 75 и 125, а также марок 175 и 225. Предел прочности на отрыв слоев минераловатных плит по ГОСТ 17177 составляет 0,015 Мпа. Устройство тепловой изоляции включает также элементы крепления плит к поверхности клей-раствор и дюбели-анкеры со стальными клиньями, выпускаемые по ТУ РБ 07517963.013. Недостатком известных устройств является необходимость сверления отверстий в стене и применения дюбелей со стальными клиньями для исключения расслаивания плит и разрушения изоляции. Если бы плиты были выполнены из материала, не подвергающегося расслоению, то необходимость установки дюбелей отпала бы. Пластмассовые дюбели выполняют роль скрепления плит от расслоения и, частично, крепления их к стене. Если бы крепление плит к стене было основной функцией, то не применялся бы клейраствор между плитой и стеной. Таким образом, минераловатные плиты необходимо предохранять от расслоения, например, по аналогии с теплоизоляционными матами, применяемыми для изоляции трубопроводов или ватными изделиями, которые прошивают или простегивают. Для предотвращения расслоения плит можно использовать прошивку или пластмассовые скрепки с усами для самоудержания в волокнистом материале, например, которые выполняются предварительно, в стационарных заводских условиях, а не на строительной площадке. На фиг. 1 представлено устройство тепловой изоляции в существующем исполнении. С помощью слоя клея-раствора 2, дюбеля 3 и стального сердечника 4 (клина), вставленных в отверстие 5, выполненное в стене с помощью электродрели, теплоизоляционная плита 6, крепятся к стене 7. Сверху устройство тепловой изоляции 1 закрывается пластмассовой сеткой 8 и слоем клея-раствора 9, которые выполняют функции защиты устройства 1 и декоративного покрытия. На фиг. 2 изображено предлагаемое устройство 1, включающее теплоизоляционную плиту 6, оснащенную прошивкой 10 или скрепкой с усами 11, как пример возможного исполнения. Применение предлагаемой полезной модели при строительстве и реконструкции зданий и сооружений предполагает следующий технико-экономический эффект повышение производительности труда за счет исключения операции сверления отверстий в стене 6 шт. на 1 кв. метр пятиэтажного дома,улучшение условий труда и электробезопасности из-за неиспользования электроинструмента на металлических лесах,упрощение снабжения и комплектации (дюбели, клинья, сверла),незначительное, но повышение качества теплоизоляции за счет исключения хороших теплопроводников - стальных клиньев,наружное покрытие, за счет упрочнения теплоизоляционных плит, можно выполнять большей толщины (слой), а значит более прочным и пр.,скрепки, кроме того, служат для сцепления с клеем-раствором. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
