Гомогенизатор для навоза

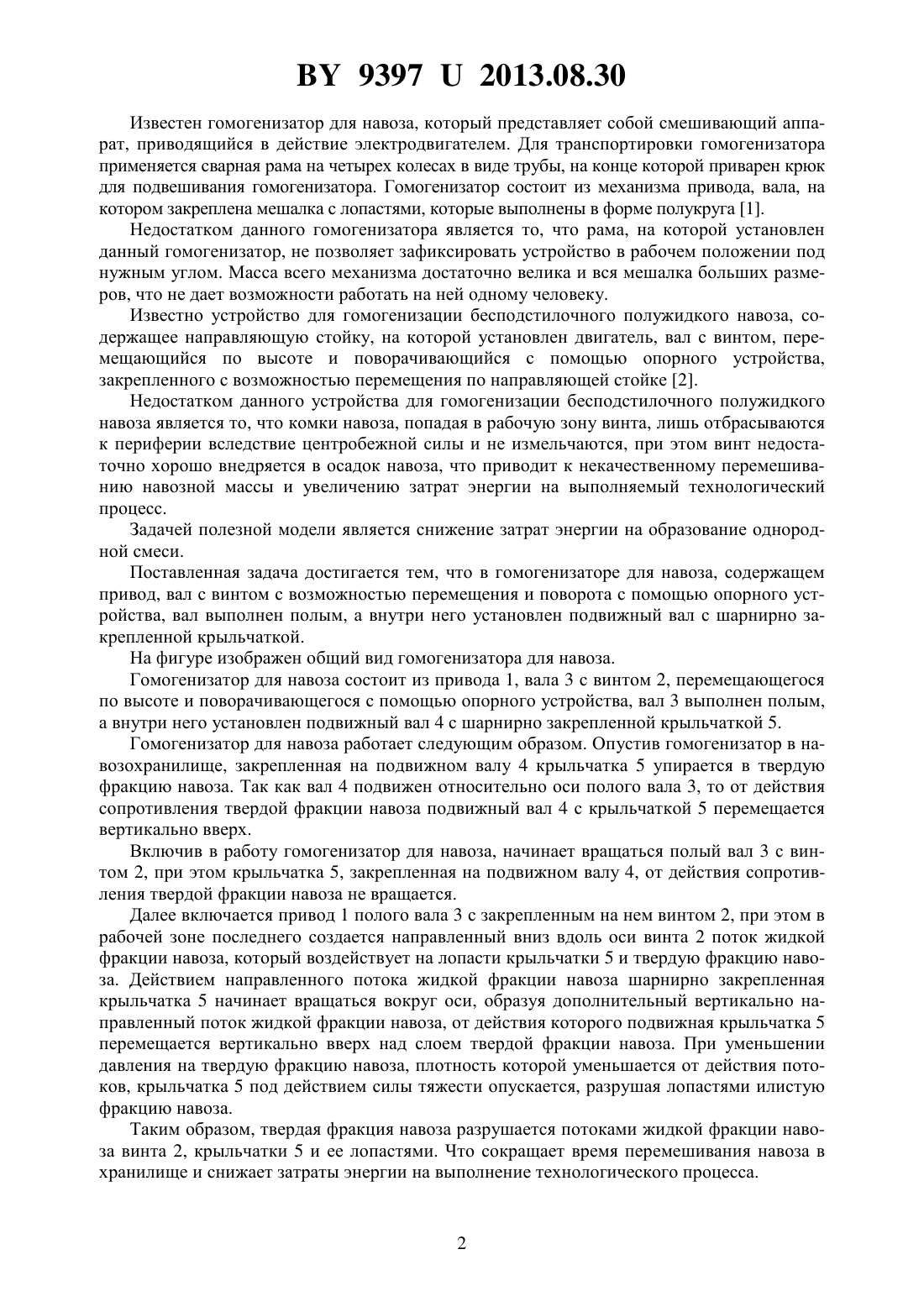

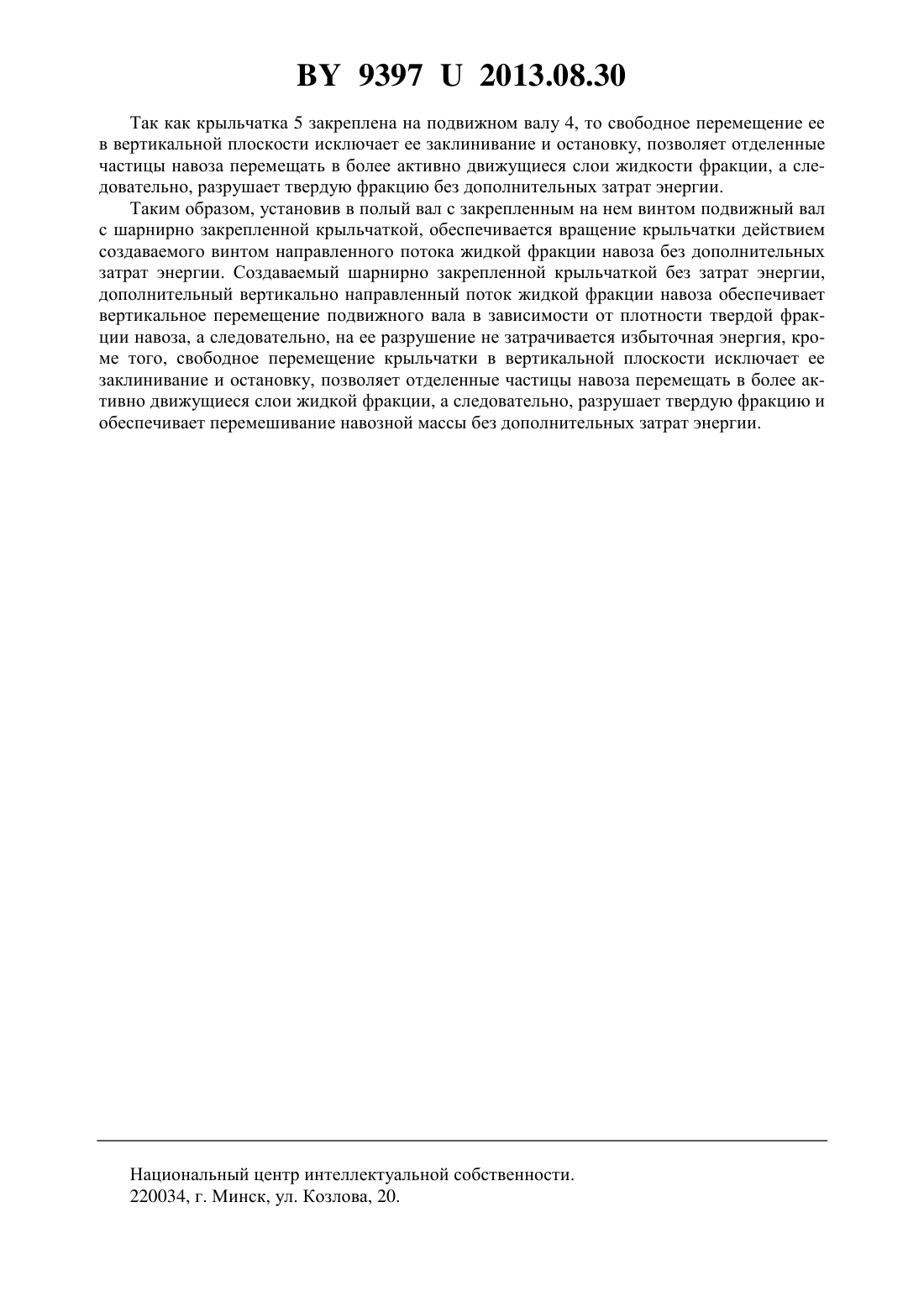

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович Биза Юльян Степанович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гомогенизатор для навоза, содержащий привод, вал с винтом с возможностью перемещения и поворота с помощью опорного устройства, отличающийся тем, что вал выполнен полым, а внутри него установлен подвижный вал с шарнирно закрепленной крыльчаткой. Полезная модель относится к сельскому хозяйству, в частности к гомогенизаторам для навоза. 93972013.08.30 Известен гомогенизатор для навоза, который представляет собой смешивающий аппарат, приводящийся в действие электродвигателем. Для транспортировки гомогенизатора применяется сварная рама на четырех колесах в виде трубы, на конце которой приварен крюк для подвешивания гомогенизатора. Гомогенизатор состоит из механизма привода, вала, на котором закреплена мешалка с лопастями, которые выполнены в форме полукруга 1. Недостатком данного гомогенизатора является то, что рама, на которой установлен данный гомогенизатор, не позволяет зафиксировать устройство в рабочем положении под нужным углом. Масса всего механизма достаточно велика и вся мешалка больших размеров, что не дает возможности работать на ней одному человеку. Известно устройство для гомогенизации бесподстилочного полужидкого навоза, содержащее направляющую стойку, на которой установлен двигатель, вал с винтом, перемещающийся по высоте и поворачивающийся с помощью опорного устройства,закрепленного с возможностью перемещения по направляющей стойке 2. Недостатком данного устройства для гомогенизации бесподстилочного полужидкого навоза является то, что комки навоза, попадая в рабочую зону винта, лишь отбрасываются к периферии вследствие центробежной силы и не измельчаются, при этом винт недостаточно хорошо внедряется в осадок навоза, что приводит к некачественному перемешиванию навозной массы и увеличению затрат энергии на выполняемый технологический процесс. Задачей полезной модели является снижение затрат энергии на образование однородной смеси. Поставленная задача достигается тем, что в гомогенизаторе для навоза, содержащем привод, вал с винтом с возможностью перемещения и поворота с помощью опорного устройства, вал выполнен полым, а внутри него установлен подвижный вал с шарнирно закрепленной крыльчаткой. На фигуре изображен общий вид гомогенизатора для навоза. Гомогенизатор для навоза состоит из привода 1, вала 3 с винтом 2, перемещающегося по высоте и поворачивающегося с помощью опорного устройства, вал 3 выполнен полым,а внутри него установлен подвижный вал 4 с шарнирно закрепленной крыльчаткой 5. Гомогенизатор для навоза работает следующим образом. Опустив гомогенизатор в навозохранилище, закрепленная на подвижном валу 4 крыльчатка 5 упирается в твердую фракцию навоза. Так как вал 4 подвижен относительно оси полого вала 3, то от действия сопротивления твердой фракции навоза подвижный вал 4 с крыльчаткой 5 перемещается вертикально вверх. Включив в работу гомогенизатор для навоза, начинает вращаться полый вал 3 с винтом 2, при этом крыльчатка 5, закрепленная на подвижном валу 4, от действия сопротивления твердой фракции навоза не вращается. Далее включается привод 1 полого вала 3 с закрепленным на нем винтом 2, при этом в рабочей зоне последнего создается направленный вниз вдоль оси винта 2 поток жидкой фракции навоза, который воздействует на лопасти крыльчатки 5 и твердую фракцию навоза. Действием направленного потока жидкой фракции навоза шарнирно закрепленная крыльчатка 5 начинает вращаться вокруг оси, образуя дополнительный вертикально направленный поток жидкой фракции навоза, от действия которого подвижная крыльчатка 5 перемещается вертикально вверх над слоем твердой фракции навоза. При уменьшении давления на твердую фракцию навоза, плотность которой уменьшается от действия потоков, крыльчатка 5 под действием силы тяжести опускается, разрушая лопастями илистую фракцию навоза. Таким образом, твердая фракция навоза разрушается потоками жидкой фракции навоза винта 2, крыльчатки 5 и ее лопастями. Что сокращает время перемешивания навоза в хранилище и снижает затраты энергии на выполнение технологического процесса. 93972013.08.30 Так как крыльчатка 5 закреплена на подвижном валу 4, то свободное перемещение ее в вертикальной плоскости исключает ее заклинивание и остановку, позволяет отделенные частицы навоза перемещать в более активно движущиеся слои жидкости фракции, а следовательно, разрушает твердую фракцию без дополнительных затрат энергии. Таким образом, установив в полый вал с закрепленным на нем винтом подвижный вал с шарнирно закрепленной крыльчаткой, обеспечиваетсявращение крыльчатки действием создаваемого винтом направленного потока жидкой фракции навоза без дополнительных затрат энергии. Создаваемый шарнирно закрепленной крыльчаткой без затрат энергии,дополнительный вертикально направленный поток жидкой фракции навоза обеспечивает вертикальное перемещение подвижного вала в зависимости от плотности твердой фракции навоза, а следовательно, на ее разрушение не затрачивается избыточная энергия, кроме того, свободное перемещение крыльчатки в вертикальной плоскости исключает ее заклинивание и остановку, позволяет отделенные частицы навоза перемещать в более активно движущиеся слои жидкой фракции, а следовательно, разрушает твердую фракцию и обеспечивает перемешивание навозной массы без дополнительных затрат энергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
