Самоходный двухпоточный оборачиватель лент льна

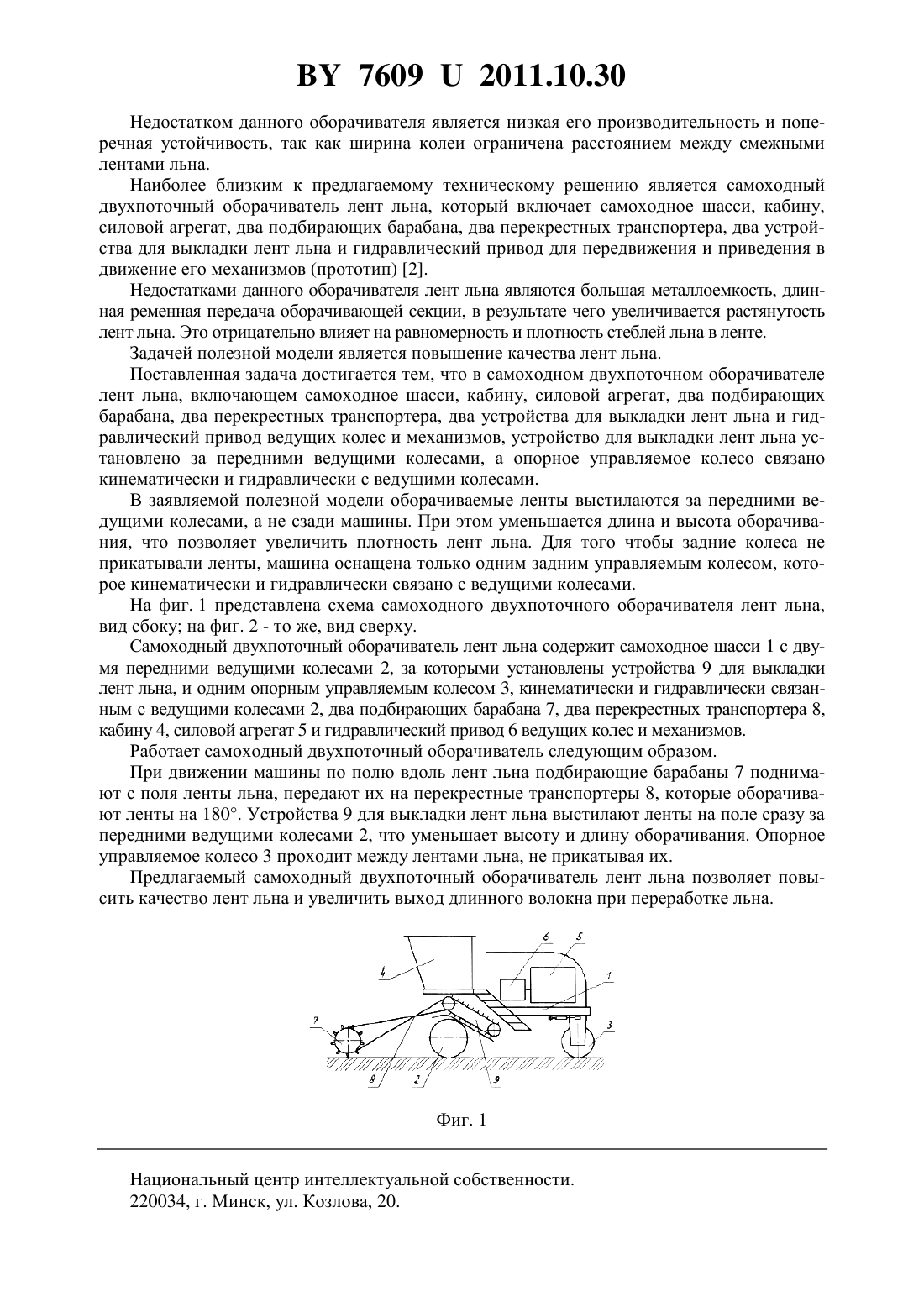

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ САМОХОДНЫЙ ДВУХПОТОЧНЫЙ ОБОРАЧИВАТЕЛЬ ЛЕНТ ЛЬНА(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Трибуналов Михаил Николаевич Лойко Сергей Федорович Кирдун Андрей Аркадьевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Самоходный двухпоточный оборачиватель лент льна, включающий самоходное шасси, кабину, силовой агрегат, два подбирающих барабана, два перекрестных транспортера,два устройства для выкладки лент льна и гидравлический привод ведущих колес и механизмов, отличающийся тем, что устройство для выкладки лент льна установлено за передними ведущими колесами, с которыми связано кинематически и гидравлически опорное управляемое колесо.(56) 1. Патент 2239978, 2004. 2. Заявка на изобретение 2900310, 2007. Фиг. 2 Полезная модель относится к сельскому хозяйству, в частности к машинам для уборки льна. Известен самоходный однопоточный оборачиватель лент льна, содержащий шасси в виде установленной на колеса портальной рамы с силовым агрегатом и оборачивающее устройство, состоящее из подбирающего барабана с копирующим колесом, перекрестного оборачивающего транспортера с направляющими прутками и прикатывающего барабана 1. 76092011.10.30 Недостатком данного оборачивателя является низкая его производительность и поперечная устойчивость, так как ширина колеи ограничена расстоянием между смежными лентами льна. Наиболее близким к предлагаемому техническому решению является самоходный двухпоточный оборачиватель лент льна, который включает самоходное шасси, кабину,силовой агрегат, два подбирающих барабана, два перекрестных транспортера, два устройства для выкладки лент льна и гидравлический привод для передвижения и приведения в движение его механизмов (прототип) 2. Недостатками данного оборачивателя лент льна являются большая металлоемкость, длинная ременная передача оборачивающей секции, в результате чего увеличивается растянутость лент льна. Это отрицательно влияет на равномерность и плотность стеблей льна в ленте. Задачей полезной модели является повышение качества лент льна. Поставленная задача достигается тем, что в самоходном двухпоточном оборачивателе лент льна, включающем самоходное шасси, кабину, силовой агрегат, два подбирающих барабана, два перекрестных транспортера, два устройства для выкладки лент льна и гидравлический привод ведущих колес и механизмов, устройство для выкладки лент льна установлено за передними ведущими колесами, а опорное управляемое колесо связано кинематически и гидравлически с ведущими колесами. В заявляемой полезной модели оборачиваемые ленты выстилаются за передними ведущими колесами, а не сзади машины. При этом уменьшается длина и высота оборачивания, что позволяет увеличить плотность лент льна. Для того чтобы задние колеса не прикатывали ленты, машина оснащена только одним задним управляемым колесом, которое кинематически и гидравлически связано с ведущими колесами. На фиг. 1 представлена схема самоходного двухпоточного оборачивателя лент льна,вид сбоку на фиг. 2 - то же, вид сверху. Самоходный двухпоточный оборачиватель лент льна содержит самоходное шасси 1 с двумя передними ведущими колесами 2, за которыми установлены устройства 9 для выкладки лент льна, и одним опорным управляемым колесом 3, кинематически и гидравлически связанным с ведущими колесами 2, два подбирающих барабана 7, два перекрестных транспортера 8,кабину 4, силовой агрегат 5 и гидравлический привод 6 ведущих колес и механизмов. Работает самоходный двухпоточный оборачиватель следующим образом. При движении машины по полю вдоль лент льна подбирающие барабаны 7 поднимают с поля ленты льна, передают их на перекрестные транспортеры 8, которые оборачивают ленты на 180. Устройства 9 для выкладки лент льна выстилают ленты на поле сразу за передними ведущими колесами 2, что уменьшает высоту и длину оборачивания. Опорное управляемое колесо 3 проходит между лентами льна, не прикатывая их. Предлагаемый самоходный двухпоточный оборачиватель лент льна позволяет повысить качество лент льна и увеличить выход длинного волокна при переработке льна. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
