Очистной комбайн

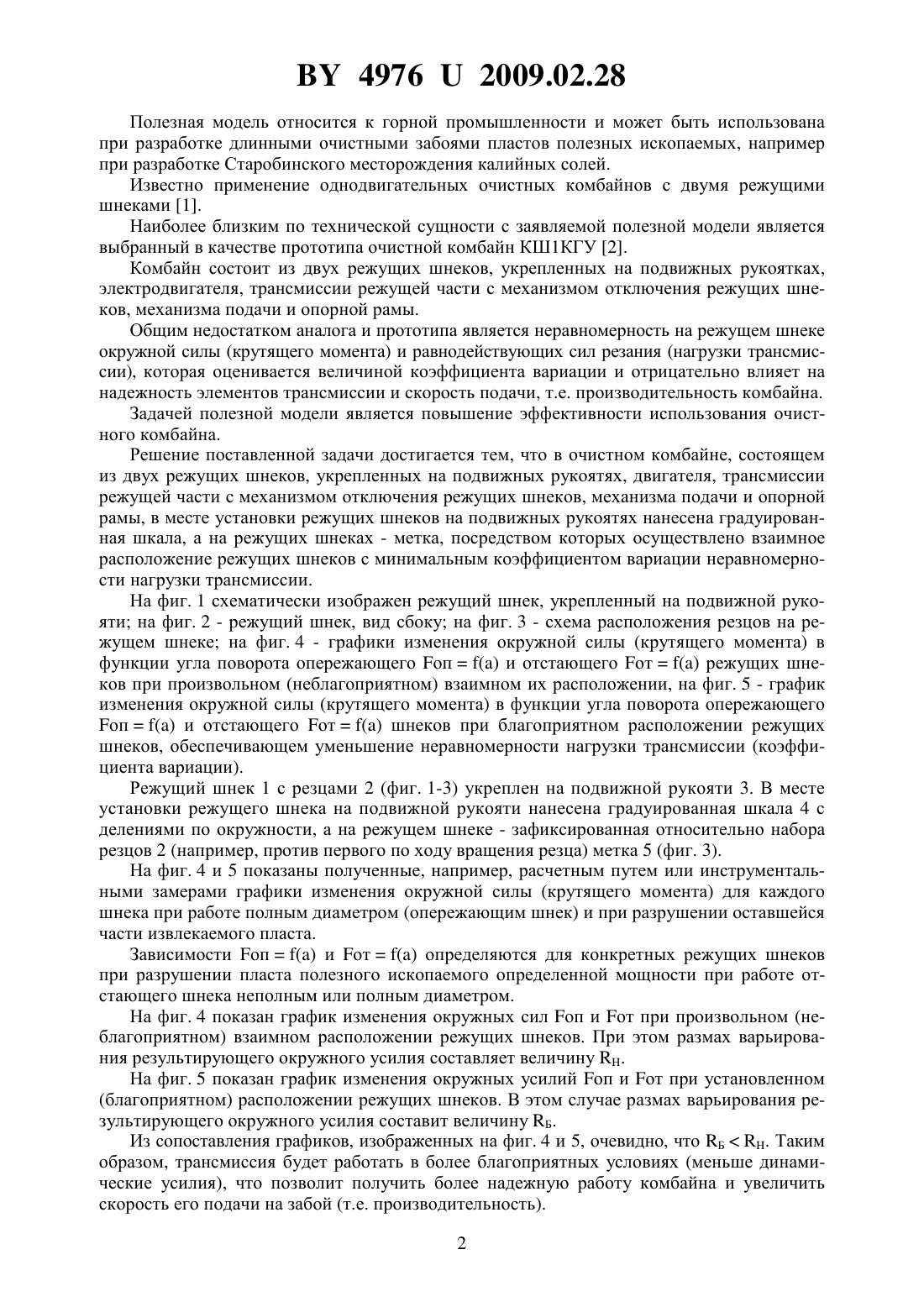

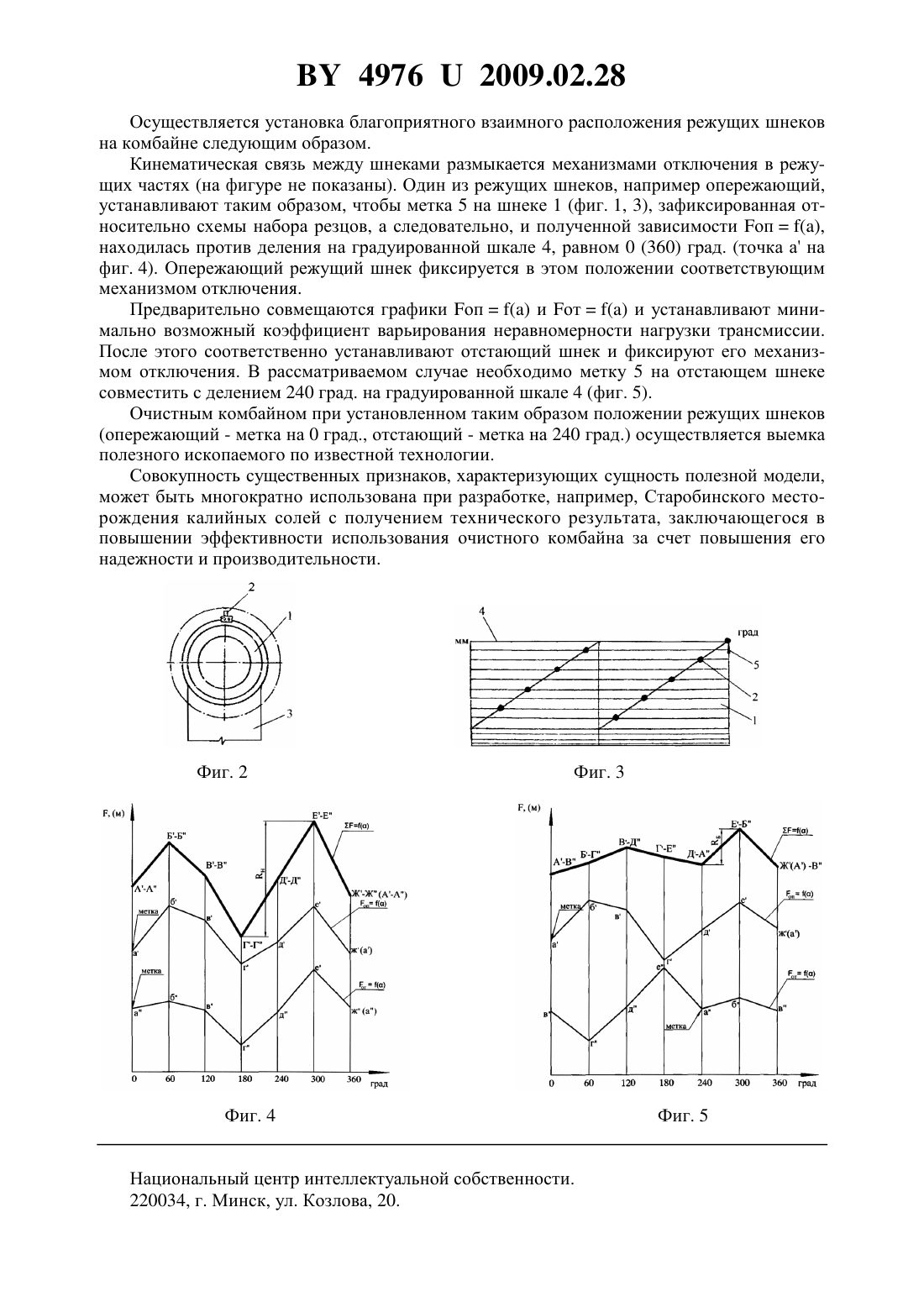

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Очистной комбайн, состоящий из двух режущих шнеков, укрепленных на подвижных рукоятях двигателя, трансмиссии режущей части с механизмом отключения режущих шнеков, механизма подачи и опорной рамы, отличающийся тем, что в месте установки режущих шнеков на подвижных рукоятях нанесена градуированная шкала, а на режущих шнеках - метка, посредством которых осуществлено взаимное расположение режущих шнеков с минимальным коэффициентом вариации неравномерности нагрузки трансмиссии.(56) 1. Машины и оборудование для угольных шахт справочник. - М. Недра, 1987. . 111-113. 2. Комплексная механизация и автоматизация очистных работ в угольных шахтах / Под ред. Б.Ф.Братченко. - М. Недра, 1977. - . 199-202 (прототип). 49762009.02.28 Полезная модель относится к горной промышленности и может быть использована при разработке длинными очистными забоями пластов полезных ископаемых, например при разработке Старобинского месторождения калийных солей. Известно применение однодвигательных очистных комбайнов с двумя режущими шнеками 1. Наиболее близким по технической сущности с заявляемой полезной модели является выбранный в качестве прототипа очистной комбайн КШ 1 КГУ 2. Комбайн состоит из двух режущих шнеков, укрепленных на подвижных рукоятках,электродвигателя, трансмиссии режущей части с механизмом отключения режущих шнеков, механизма подачи и опорной рамы. Общим недостатком аналога и прототипа является неравномерность на режущем шнеке окружной силы (крутящего момента) и равнодействующих сил резания (нагрузки трансмиссии), которая оценивается величиной коэффициента вариации и отрицательно влияет на надежность элементов трансмиссии и скорость подачи, т.е. производительность комбайна. Задачей полезной модели является повышение эффективности использования очистного комбайна. Решение поставленной задачи достигается тем, что в очистном комбайне, состоящем из двух режущих шнеков, укрепленных на подвижных рукоятях, двигателя, трансмиссии режущей части с механизмом отключения режущих шнеков, механизма подачи и опорной рамы, в месте установки режущих шнеков на подвижных рукоятях нанесена градуированная шкала, а на режущих шнеках - метка, посредством которых осуществлено взаимное расположение режущих шнеков с минимальным коэффициентом вариации неравномерности нагрузки трансмиссии. На фиг. 1 схематически изображен режущий шнек, укрепленный на подвижной рукояти на фиг. 2 - режущий шнек, вид сбоку на фиг. 3 - схема расположения резцов на режущем шнеке на фиг. 4 - графики изменения окружной силы (крутящего момента) в функции угла поворота опережающего опи отстающего отрежущих шнеков при произвольном (неблагоприятном) взаимном их расположении, на фиг. 5 - график изменения окружной силы (крутящего момента) в функции угла поворота опережающего опи отстающего отшнеков при благоприятном расположении режущих шнеков, обеспечивающем уменьшение неравномерности нагрузки трансмиссии (коэффициента вариации). Режущий шнек 1 с резцами 2 (фиг. 1-3) укреплен на подвижной рукояти 3. В месте установки режущего шнека на подвижной рукояти нанесена градуированная шкала 4 с делениями по окружности, а на режущем шнеке - зафиксированная относительно набора резцов 2 (например, против первого по ходу вращения резца) метка 5 (фиг. 3). На фиг. 4 и 5 показаны полученные, например, расчетным путем или инструментальными замерами графики изменения окружной силы (крутящего момента) для каждого шнека при работе полным диаметром (опережающим шнек) и при разрушении оставшейся части извлекаемого пласта. Зависимости опи отопределяются для конкретных режущих шнеков при разрушении пласта полезного ископаемого определенной мощности при работе отстающего шнека неполным или полным диаметром. На фиг. 4 показан график изменения окружных сил оп и от при произвольном (неблагоприятном) взаимном расположении режущих шнеков. При этом размах варьирования результирующего окружного усилия составляет величину . На фиг. 5 показан график изменения окружных усилий оп и от при установленном(благоприятном) расположении режущих шнеков. В этом случае размах варьирования результирующего окружного усилия составит величину Б. Из сопоставления графиков, изображенных на фиг. 4 и 5, очевидно, что Б. Таким образом, трансмиссия будет работать в более благоприятных условиях (меньше динамические усилия), что позволит получить более надежную работу комбайна и увеличить скорость его подачи на забой (т.е. производительность). 2 49762009.02.28 Осуществляется установка благоприятного взаимного расположения режущих шнеков на комбайне следующим образом. Кинематическая связь между шнеками размыкается механизмами отключения в режущих частях (на фигуре не показаны). Один из режущих шнеков, например опережающий,устанавливают таким образом, чтобы метка 5 на шнеке 1 (фиг. 1, 3), зафиксированная относительно схемы набора резцов, а следовательно, и полученной зависимости оп,находилась против деления на градуированной шкале 4, равном 0 (360) град. (точка а на фиг. 4). Опережающий режущий шнек фиксируется в этом положении соответствующим механизмом отключения. Предварительно совмещаются графики опи оти устанавливают минимально возможный коэффициент варьирования неравномерности нагрузки трансмиссии. После этого соответственно устанавливают отстающий шнек и фиксируют его механизмом отключения. В рассматриваемом случае необходимо метку 5 на отстающем шнеке совместить с делением 240 град. на градуированной шкале 4 (фиг. 5). Очистным комбайном при установленном таким образом положении режущих шнеков(опережающий - метка на 0 град., отстающий - метка на 240 град.) осуществляется выемка полезного ископаемого по известной технологии. Совокупность существенных признаков, характеризующих сущность полезной модели,может быть многократно использована при разработке, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в повышении эффективности использования очистного комбайна за счет повышения его надежности и производительности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
