Пипеточный дозатор
Номер патента: U 6414
Опубликовано: 30.08.2010
Авторы: Кучинский Георгий Станиславович, Шамашова Татьяна Сергеевна, Филатов Сергей Александрович
Текст

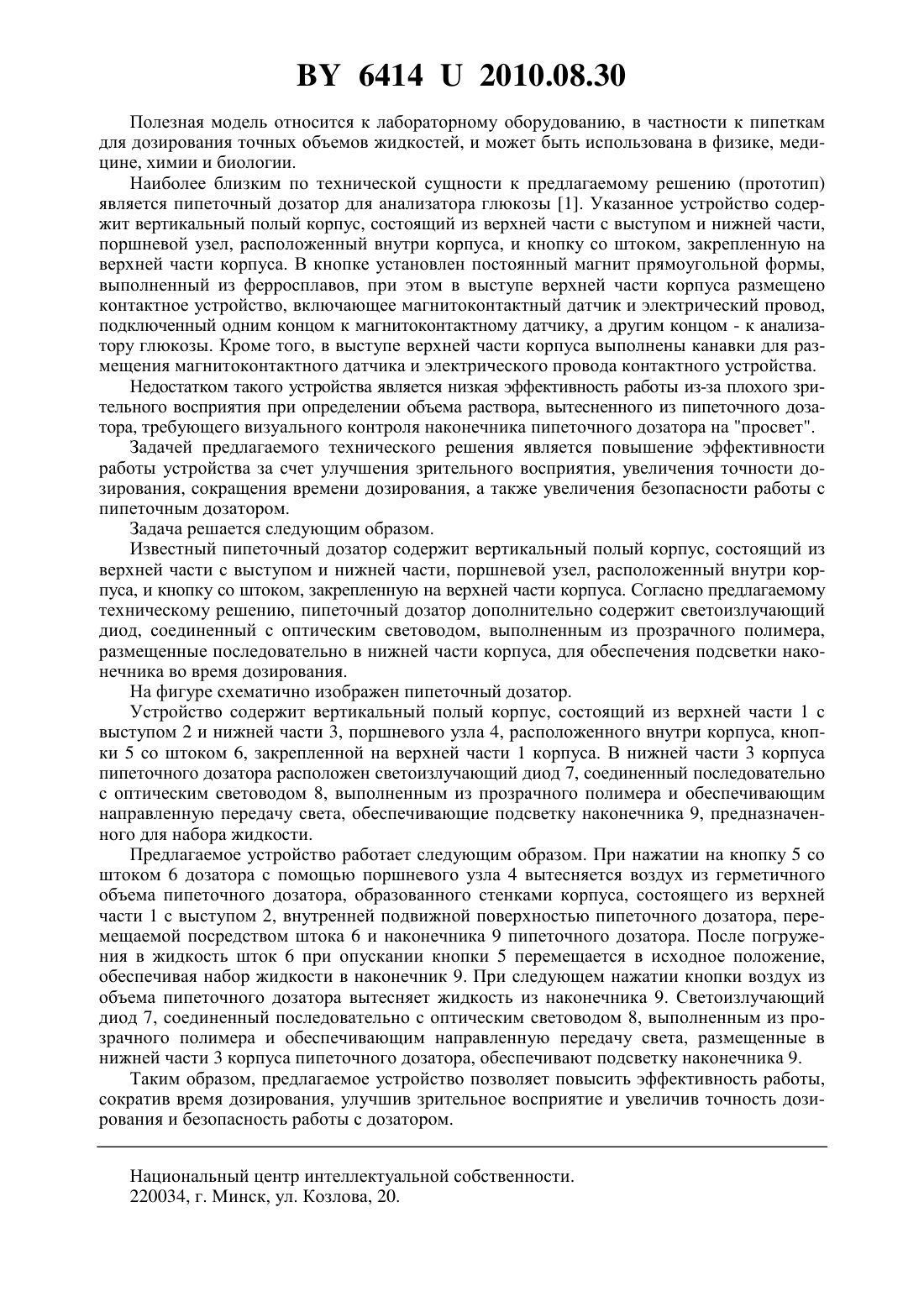

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт теплои массообмена имени А.В.Лыкова Национальной академии наук Беларуси(72) Авторы Филатов Сергей Александрович Кучинский Георгий Станиславович Шамашова Татьяна Сергеевна(73) Патентообладатель Государственное научное учреждение Институт теплои массообмена имени А.В.Лыкова Национальной академии наук Беларуси(57) Пипеточный дозатор, содержащий вертикальный полый корпус, состоящий из верхней части с выступом и нижней части, поршневой узел, расположенный внутри корпуса, и кнопку со штоком, закрепленную на верхней части корпуса, отличающийся тем, что пипеточный дозатор дополнительно содержит светоизлучающий диод, соединенный с оптическим световодом, выполненным из прозрачного полимера, размещенные последовательно в нижней части корпуса. 64142010.08.30 Полезная модель относится к лабораторному оборудованию, в частности к пипеткам для дозирования точных объемов жидкостей, и может быть использована в физике, медицине, химии и биологии. Наиболее близким по технической сущности к предлагаемому решению (прототип) является пипеточный дозатор для анализатора глюкозы 1. Указанное устройство содержит вертикальный полый корпус, состоящий из верхней части с выступом и нижней части,поршневой узел, расположенный внутри корпуса, и кнопку со штоком, закрепленную на верхней части корпуса. В кнопке установлен постоянный магнит прямоугольной формы,выполненный из ферросплавов, при этом в выступе верхней части корпуса размещено контактное устройство, включающее магнитоконтактный датчик и электрический провод,подключенный одним концом к магнитоконтактному датчику, а другим концом - к анализатору глюкозы. Кроме того, в выступе верхней части корпуса выполнены канавки для размещения магнитоконтактного датчика и электрического провода контактного устройства. Недостатком такого устройства является низкая эффективность работы из-за плохого зрительного восприятия при определении объема раствора, вытесненного из пипеточного дозатора, требующего визуального контроля наконечника пипеточного дозатора на просвет. Задачей предлагаемого технического решения является повышение эффективности работы устройства за счет улучшения зрительного восприятия, увеличения точности дозирования, сокращения времени дозирования, а также увеличения безопасности работы с пипеточным дозатором. Задача решается следующим образом. Известный пипеточный дозатор содержит вертикальный полый корпус, состоящий из верхней части с выступом и нижней части, поршневой узел, расположенный внутри корпуса, и кнопку со штоком, закрепленную на верхней части корпуса. Согласно предлагаемому техническому решению, пипеточный дозатор дополнительно содержит светоизлучающий диод, соединенный с оптическим световодом, выполненным из прозрачного полимера,размещенные последовательно в нижней части корпуса, для обеспечения подсветки наконечника во время дозирования. На фигуре схематично изображен пипеточный дозатор. Устройство содержит вертикальный полый корпус, состоящий из верхней части 1 с выступом 2 и нижней части 3, поршневого узла 4, расположенного внутри корпуса, кнопки 5 со штоком 6, закрепленной на верхней части 1 корпуса. В нижней части 3 корпуса пипеточного дозатора расположен светоизлучающий диод 7, соединенный последовательно с оптическим световодом 8, выполненным из прозрачного полимера и обеспечивающим направленную передачу света, обеспечивающие подсветку наконечника 9, предназначенного для набора жидкости. Предлагаемое устройство работает следующим образом. При нажатии на кнопку 5 со штоком 6 дозатора с помощью поршневого узла 4 вытесняется воздух из герметичного объема пипеточного дозатора, образованного стенками корпуса, состоящего из верхней части 1 с выступом 2, внутренней подвижной поверхностью пипеточного дозатора, перемещаемой посредством штока 6 и наконечника 9 пипеточного дозатора. После погружения в жидкость шток 6 при опускании кнопки 5 перемещается в исходное положение,обеспечивая набор жидкости в наконечник 9. При следующем нажатии кнопки воздух из объема пипеточного дозатора вытесняет жидкость из наконечника 9. Светоизлучающий диод 7, соединенный последовательно с оптическим световодом 8, выполненным из прозрачного полимера и обеспечивающим направленную передачу света, размещенные в нижней части 3 корпуса пипеточного дозатора, обеспечивают подсветку наконечника 9. Таким образом, предлагаемое устройство позволяет повысить эффективность работы,сократив время дозирования, улучшив зрительное восприятие и увеличив точность дозирования и безопасность работы с дозатором. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: B01L 3/02
Метки: пипеточный, дозатор
