Дозатор жидкости к машинам для протравливания

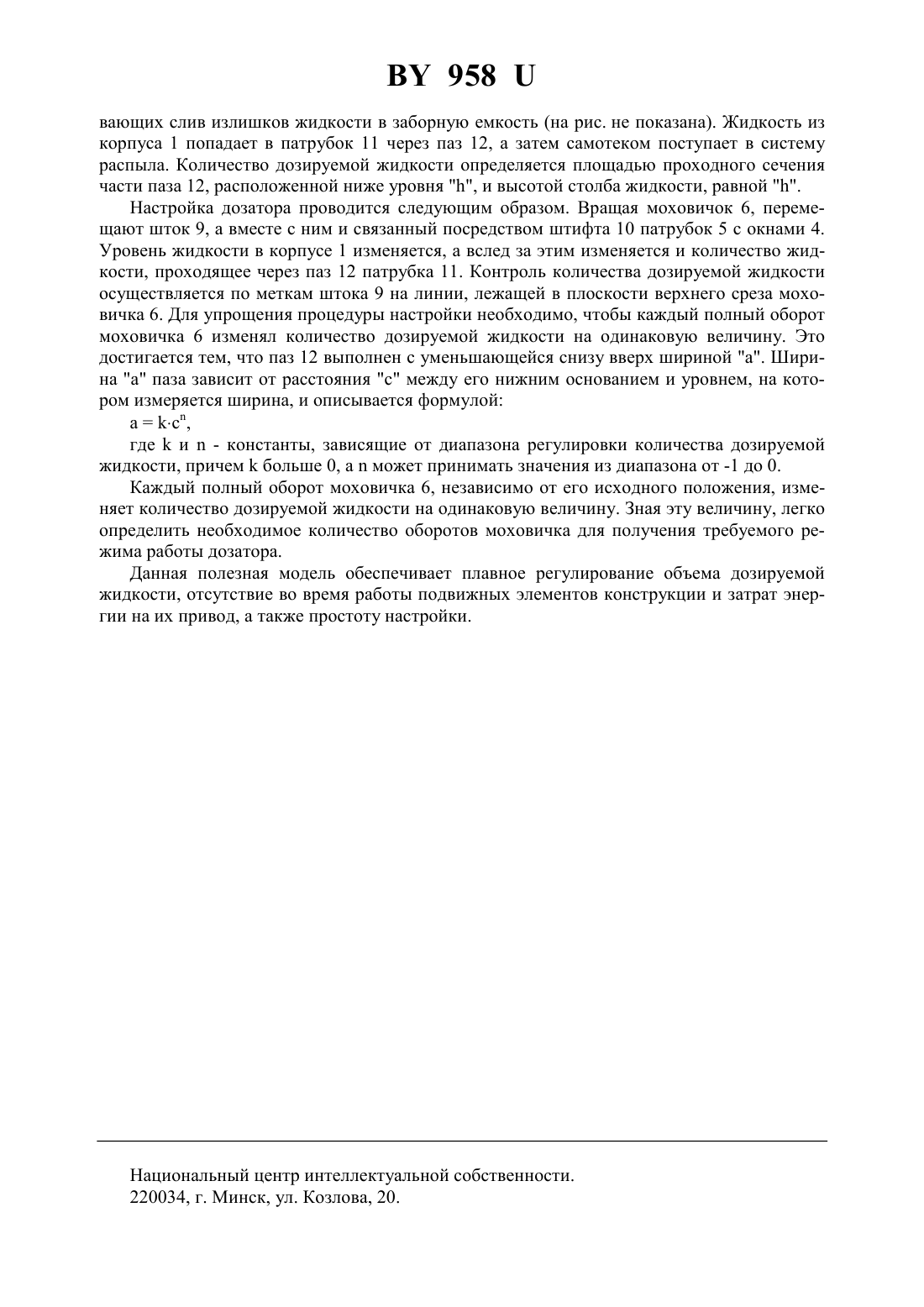

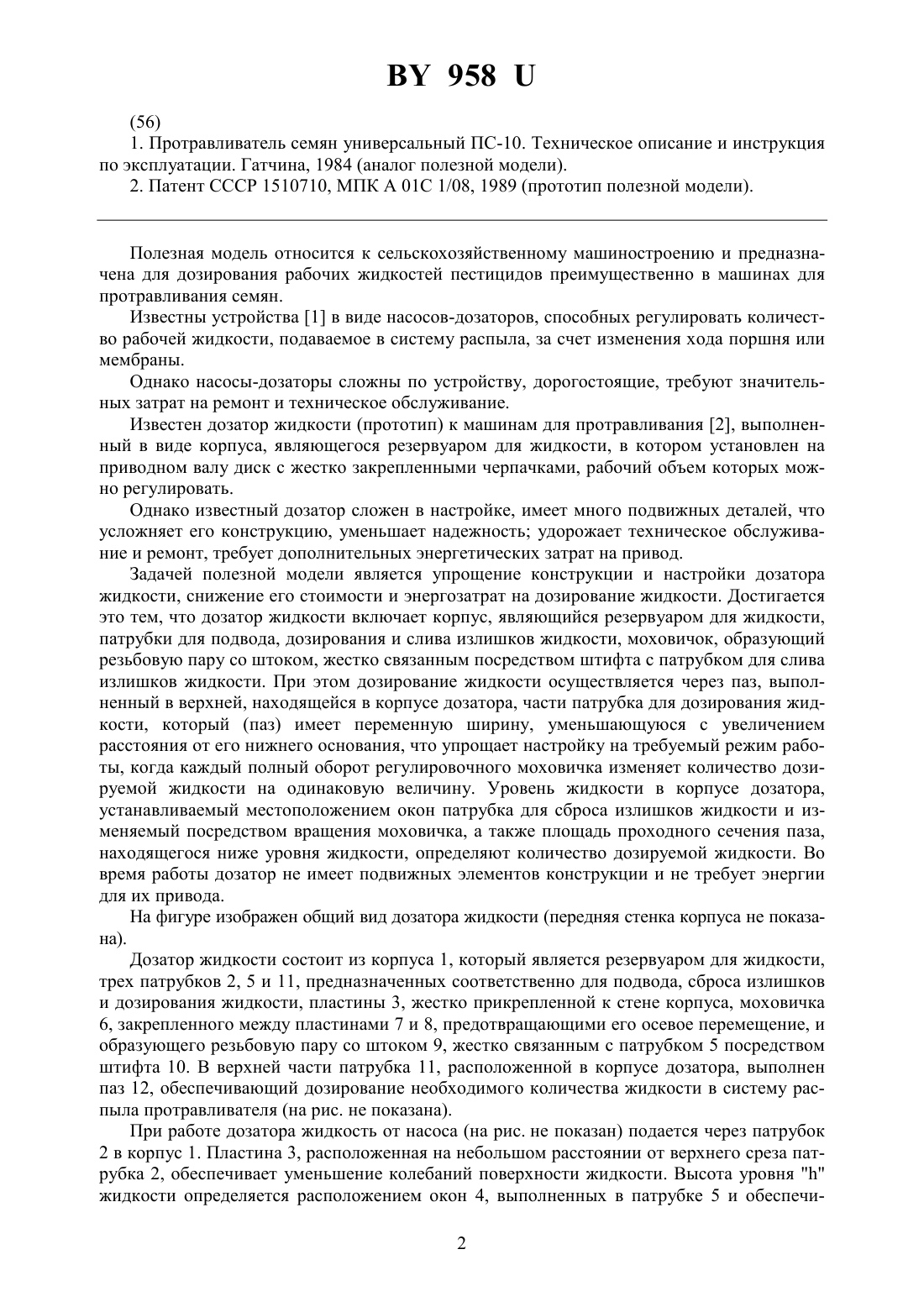

(71) Заявитель Маркевич Александр Евгеньевич(72) Автор Маркевич Александр Евгеньевич(73) Патентообладатель Маркевич Александр Евгеньевич(57) 1. Дозатор жидкости к машинам для протравливания, включающий корпус, патрубки для подвода, сброса излишков и дозирования жидкости, моховичок, образующий резьбовую пару со штоком, жестко связанным с патрубком слива излишков жидкости, отличающийся тем, что в верхней части патрубка для дозирования жидкости, находящейся в корпусе, выполнен паз переменной ширины. 2. Дозатор жидкости к машинам для протравливания по п. 1, отличающийся тем, что ширина паза в патрубке для дозирования жидкости зависит от расстояния между его нижним основанием и уровнем, на котором она измеряется, и описывается формулой,где а - ширина паза на расстоянии с от нижнего основания паза с - расстояние от нижнего основания пазаи- константы, зависящие от диапазона регулировки объема дозируемой жидкости,причембольше 0, аможет принимать значения из диапазона от -1 до 0.(56) 1. Протравливатель семян универсальный ПС-10. Техническое описание и инструкция по эксплуатации. Гатчина, 1984 (аналог полезной модели). 2. Патент СССР 1510710, МПК А 01 С 1/08, 1989 (прототип полезной модели). Полезная модель относится к сельскохозяйственному машиностроению и предназначена для дозирования рабочих жидкостей пестицидов преимущественно в машинах для протравливания семян. Известны устройства 1 в виде насосов-дозаторов, способных регулировать количество рабочей жидкости, подаваемое в систему распыла, за счет изменения хода поршня или мембраны. Однако насосы-дозаторы сложны по устройству, дорогостоящие, требуют значительных затрат на ремонт и техническое обслуживание. Известен дозатор жидкости (прототип) к машинам для протравливания 2, выполненный в виде корпуса, являющегося резервуаром для жидкости, в котором установлен на приводном валу диск с жестко закрепленными черпачками, рабочий объем которых можно регулировать. Однако известный дозатор сложен в настройке, имеет много подвижных деталей, что усложняет его конструкцию, уменьшает надежность удорожает техническое обслуживание и ремонт, требует дополнительных энергетических затрат на привод. Задачей полезной модели является упрощение конструкции и настройки дозатора жидкости, снижение его стоимости и энергозатрат на дозирование жидкости. Достигается это тем, что дозатор жидкости включает корпус, являющийся резервуаром для жидкости,патрубки для подвода, дозирования и слива излишков жидкости, моховичок, образующий резьбовую пару со штоком, жестко связанным посредством штифта с патрубком для слива излишков жидкости. При этом дозирование жидкости осуществляется через паз, выполненный в верхней, находящейся в корпусе дозатора, части патрубка для дозирования жидкости, который (паз) имеет переменную ширину, уменьшающуюся с увеличением расстояния от его нижнего основания, что упрощает настройку на требуемый режим работы, когда каждый полный оборот регулировочного моховичка изменяет количество дозируемой жидкости на одинаковую величину. Уровень жидкости в корпусе дозатора,устанавливаемый местоположением окон патрубка для сброса излишков жидкости и изменяемый посредством вращения моховичка, а также площадь проходного сечения паза,находящегося ниже уровня жидкости, определяют количество дозируемой жидкости. Во время работы дозатор не имеет подвижных элементов конструкции и не требует энергии для их привода. На фигуре изображен общий вид дозатора жидкости (передняя стенка корпуса не показана). Дозатор жидкости состоит из корпуса 1, который является резервуаром для жидкости,трех патрубков 2, 5 и 11, предназначенных соответственно для подвода, сброса излишков и дозирования жидкости, пластины 3, жестко прикрепленной к стене корпуса, моховичка 6, закрепленного между пластинами 7 и 8, предотвращающими его осевое перемещение, и образующего резьбовую пару со штоком 9, жестко связанным с патрубком 5 посредством штифта 10. В верхней части патрубка 11, расположенной в корпусе дозатора, выполнен паз 12, обеспечивающий дозирование необходимого количества жидкости в систему распыла протравливателя (на рис. не показана). При работе дозатора жидкость от насоса (на рис. не показан) подается через патрубок 2 в корпус 1. Пластина 3, расположенная на небольшом расстоянии от верхнего среза патрубка 2, обеспечивает уменьшение колебаний поверхности жидкости. Высота уровняжидкости определяется расположением окон 4, выполненных в патрубке 5 и обеспечи 2 958 вающих слив излишков жидкости в заборную емкость (на рис. не показана). Жидкость из корпуса 1 попадает в патрубок 11 через паз 12, а затем самотеком поступает в систему распыла. Количество дозируемой жидкости определяется площадью проходного сечения части паза 12, расположенной ниже уровня , и высотой столба жидкости, равной . Настройка дозатора проводится следующим образом. Вращая моховичок 6, перемещают шток 9, а вместе с ним и связанный посредством штифта 10 патрубок 5 с окнами 4. Уровень жидкости в корпусе 1 изменяется, а вслед за этим изменяется и количество жидкости, проходящее через паз 12 патрубка 11. Контроль количества дозируемой жидкости осуществляется по меткам штока 9 на линии, лежащей в плоскости верхнего среза моховичка 6. Для упрощения процедуры настройки необходимо, чтобы каждый полный оборот моховичка 6 изменял количество дозируемой жидкости на одинаковую величину. Это достигается тем, что паз 12 выполнен с уменьшающейся снизу вверх шириной а. Ширина а паза зависит от расстояния с между его нижним основанием и уровнем, на котором измеряется ширина, и описывается формулой,гдеи- константы, зависящие от диапазона регулировки количества дозируемой жидкости, причембольше 0, аможет принимать значения из диапазона от -1 до 0. Каждый полный оборот моховичка 6, независимо от его исходного положения, изменяет количество дозируемой жидкости на одинаковую величину. Зная эту величину, легко определить необходимое количество оборотов моховичка для получения требуемого режима работы дозатора. Данная полезная модель обеспечивает плавное регулирование объема дозируемой жидкости, отсутствие во время работы подвижных элементов конструкции и затрат энергии на их привод, а также простоту настройки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
