Пипетка – дозатор

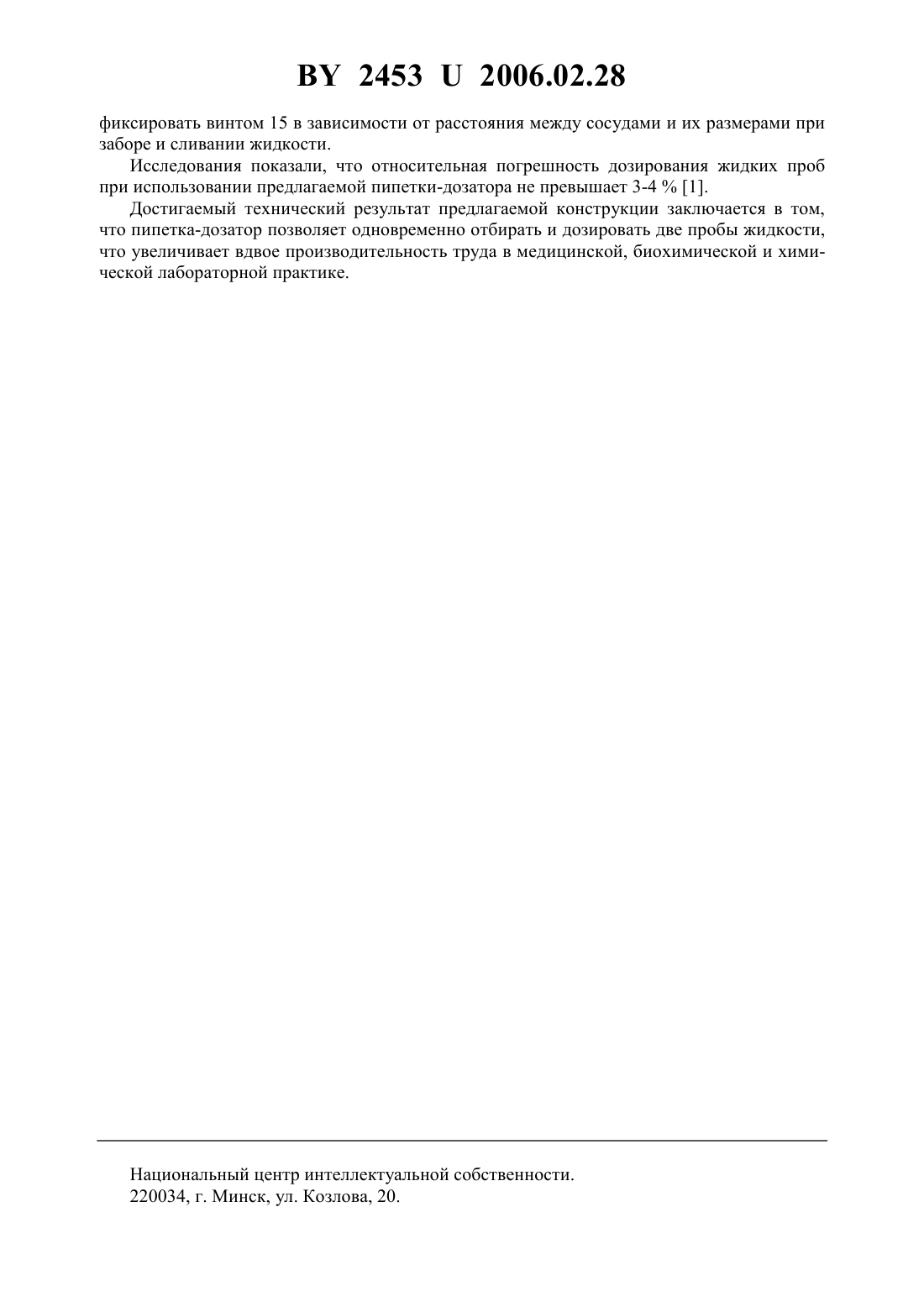

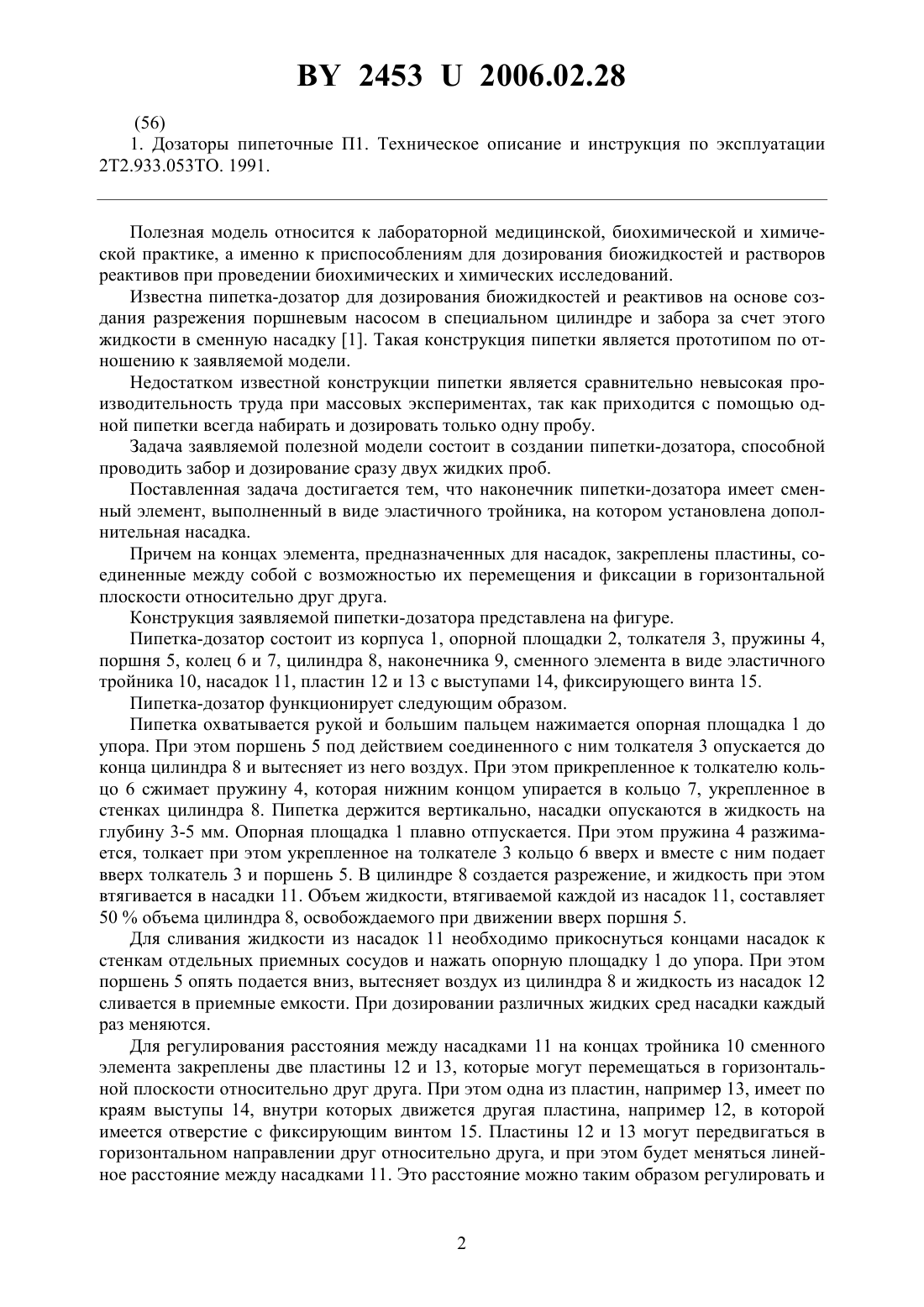

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение Республиканский научно-практический центр гигиены(72) Авторы Перцовский Аркадий Литминович Эмилит Леонид Антонович(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр гигиены(57) 1. Пипетка-дозатор, включающая корпус, внутренний цилиндр, опорную площадку,толкатель, поршень, пружину, наконечник, насадку, отличающаяся тем, что наконечник имеет сменный элемент, выполненный в виде эластичного тройника, на котором установлена дополнительная насадка. 2. Пипетка-дозатор по п. 1, отличающаяся тем, что на концах элемента, предназначенных для насадок, закреплены пластины, которые соединены между собой с возможностью их перемещения и фиксации в горизонтальной плоскости относительно друг друга.(56) 1. Дозаторы пипеточные П 1. Техническое описание и инструкция по эксплуатации 2 Т 2.933.053 ТО. 1991. Полезная модель относится к лабораторной медицинской, биохимической и химической практике, а именно к приспособлениям для дозирования биожидкостей и растворов реактивов при проведении биохимических и химических исследований. Известна пипетка-дозатор для дозирования биожидкостей и реактивов на основе создания разрежения поршневым насосом в специальном цилиндре и забора за счет этого жидкости в сменную насадку 1. Такая конструкция пипетки является прототипом по отношению к заявляемой модели. Недостатком известной конструкции пипетки является сравнительно невысокая производительность труда при массовых экспериментах, так как приходится с помощью одной пипетки всегда набирать и дозировать только одну пробу. Задача заявляемой полезной модели состоит в создании пипетки-дозатора, способной проводить забор и дозирование сразу двух жидких проб. Поставленная задача достигается тем, что наконечник пипетки-дозатора имеет сменный элемент, выполненный в виде эластичного тройника, на котором установлена дополнительная насадка. Причем на концах элемента, предназначенных для насадок, закреплены пластины, соединенные между собой с возможностью их перемещения и фиксации в горизонтальной плоскости относительно друг друга. Конструкция заявляемой пипетки-дозатора представлена на фигуре. Пипетка-дозатор состоит из корпуса 1, опорной площадки 2, толкателя 3, пружины 4,поршня 5, колец 6 и 7, цилиндра 8, наконечника 9, сменного элемента в виде эластичного тройника 10, насадок 11, пластин 12 и 13 с выступами 14, фиксирующего винта 15. Пипетка-дозатор функционирует следующим образом. Пипетка охватывается рукой и большим пальцем нажимается опорная площадка 1 до упора. При этом поршень 5 под действием соединенного с ним толкателя 3 опускается до конца цилиндра 8 и вытесняет из него воздух. При этом прикрепленное к толкателю кольцо 6 сжимает пружину 4, которая нижним концом упирается в кольцо 7, укрепленное в стенках цилиндра 8. Пипетка держится вертикально, насадки опускаются в жидкость на глубину 3-5 мм. Опорная площадка 1 плавно отпускается. При этом пружина 4 разжимается, толкает при этом укрепленное на толкателе 3 кольцо 6 вверх и вместе с ним подает вверх толкатель 3 и поршень 5. В цилиндре 8 создается разрежение, и жидкость при этом втягивается в насадки 11. Объем жидкости, втягиваемой каждой из насадок 11, составляет 50 объема цилиндра 8, освобождаемого при движении вверх поршня 5. Для сливания жидкости из насадок 11 необходимо прикоснуться концами насадок к стенкам отдельных приемных сосудов и нажать опорную площадку 1 до упора. При этом поршень 5 опять подается вниз, вытесняет воздух из цилиндра 8 и жидкость из насадок 12 сливается в приемные емкости. При дозировании различных жидких сред насадки каждый раз меняются. Для регулирования расстояния между насадками 11 на концах тройника 10 сменного элемента закреплены две пластины 12 и 13, которые могут перемещаться в горизонтальной плоскости относительно друг друга. При этом одна из пластин, например 13, имеет по краям выступы 14, внутри которых движется другая пластина, например 12, в которой имеется отверстие с фиксирующим винтом 15. Пластины 12 и 13 могут передвигаться в горизонтальном направлении друг относительно друга, и при этом будет меняться линейное расстояние между насадками 11. Это расстояние можно таким образом регулировать и 24532006.02.28 фиксировать винтом 15 в зависимости от расстояния между сосудами и их размерами при заборе и сливании жидкости. Исследования показали, что относительная погрешность дозирования жидких проб при использовании предлагаемой пипетки-дозатора не превышает 3-41. Достигаемый технический результат предлагаемой конструкции заключается в том,что пипетка-дозатор позволяет одновременно отбирать и дозировать две пробы жидкости,что увеличивает вдвое производительность труда в медицинской, биохимической и химической лабораторной практике. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
