Дозатор жидкости

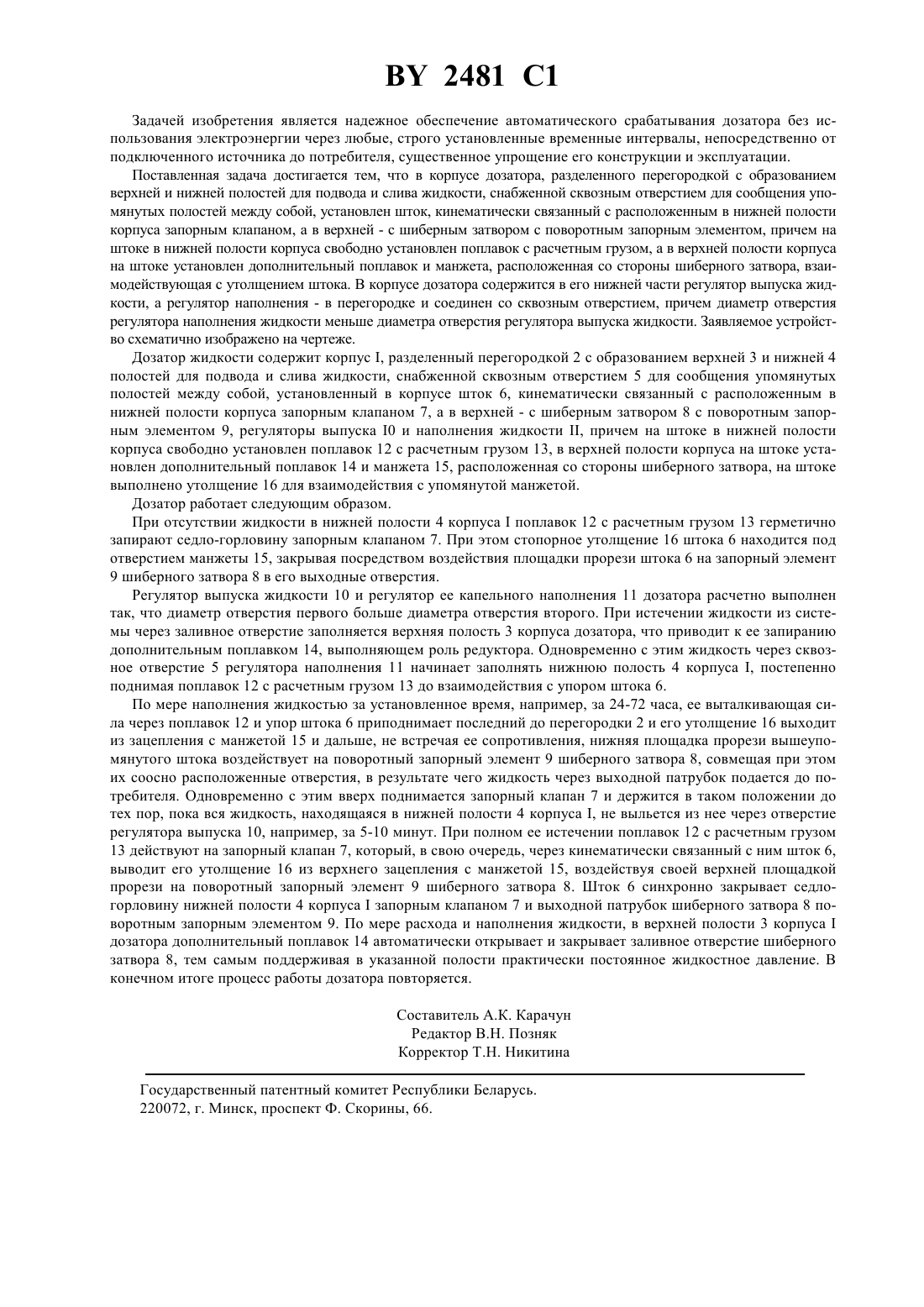

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Дозатор жидкости, содержащий корпус, разделенный перегородкой с образованием верхней и нижней полостей для подвода и слива жидкости, снабженной сквозным отверстием для сообщения упомянутых полостей между собой, установленный в корпусе шток, кинематически связанный с расположенным в нижней полости корпуса запорным клапаном, а в верхней - с шиберным затвором с поворотным запорным элементом, регуляторы выпуска и наполнения жидкости, причем на штоке в нижней полости корпуса свободно установлен поплавок с расчетным грузом, отличающийся тем, что в верхней полости корпуса на штоке установлен дополнительный поплавок и манжета, расположенная со стороны шиберного затвора, на штоке выполнено утолщение для взаимодействия с упомянутой манжетой. 2. Дозатор по п. 1, отличающийся тем, что регулятор выпуска жидкости расположен в нижней части корпуса, а регулятор наполнения - в перегородке и соединен со сквозным отверстием, причем диаметр отверстия регулятора наполнения жидкости меньше диаметра отверстия регулятора выпуска жидкости. Изобретение относится к системам водоснабжения. Известен дозатор жидкости 1. Названное устройство не обеспечивает срабатывания дозатора без электроснабжения, сложное и дорогостоящее при изготовлении. 2481 1 Задачей изобретения является надежное обеспечение автоматического срабатывания дозатора без использования электроэнергии через любые, строго установленные временные интервалы, непосредственно от подключенного источника до потребителя, существенное упрощение его конструкции и эксплуатации. Поставленная задача достигается тем, что в корпусе дозатора, разделенного перегородкой с образованием верхней и нижней полостей для подвода и слива жидкости, снабженной сквозным отверстием для сообщения упомянутых полостей между собой, установлен шток, кинематически связанный с расположенным в нижней полости корпуса запорным клапаном, а в верхней - с шиберным затвором с поворотным запорным элементом, причем на штоке в нижней полости корпуса свободно установлен поплавок с расчетным грузом, а в верхней полости корпуса на штоке установлен дополнительный поплавок и манжета, расположенная со стороны шиберного затвора, взаимодействующая с утолщением штока. В корпусе дозатора содержится в его нижней части регулятор выпуска жидкости, а регулятор наполнения - в перегородке и соединен со сквозным отверстием, причем диаметр отверстия регулятора наполнения жидкости меньше диаметра отверстия регулятора выпуска жидкости. Заявляемое устройство схематично изображено на чертеже. Дозатор жидкости содержит корпус , разделенный перегородкой 2 с образованием верхней 3 и нижней 4 полостей для подвода и слива жидкости, снабженной сквозным отверстием 5 для сообщения упомянутых полостей между собой, установленный в корпусе шток 6, кинематически связанный с расположенным в нижней полости корпуса запорным клапаном 7, а в верхней - с шиберным затвором 8 с поворотным запорным элементом 9, регуляторы выпуска 0 и наполнения жидкости , причем на штоке в нижней полости корпуса свободно установлен поплавок 12 с расчетным грузом 13, в верхней полости корпуса на штоке установлен дополнительный поплавок 14 и манжета 15, расположенная со стороны шиберного затвора, на штоке выполнено утолщение 16 для взаимодействия с упомянутой манжетой. Дозатор работает следующим образом. При отсутствии жидкости в нижней полости 4 корпусапоплавок 12 с расчетным грузом 13 герметично запирают седло-горловину запорным клапаном 7. При этом стопорное утолщение 16 штока 6 находится под отверстием манжеты 15, закрывая посредством воздействия площадки прорези штока 6 на запорный элемент 9 шиберного затвора 8 в его выходные отверстия. Регулятор выпуска жидкости 10 и регулятор ее капельного наполнения 11 дозатора расчетно выполнен так, что диаметр отверстия первого больше диаметра отверстия второго. При истечении жидкости из системы через заливное отверстие заполняется верхняя полость 3 корпуса дозатора, что приводит к ее запиранию дополнительным поплавком 14, выполняющем роль редуктора. Одновременно с этим жидкость через сквозное отверстие 5 регулятора наполнения 11 начинает заполнять нижнюю полость 4 корпуса , постепенно поднимая поплавок 12 с расчетным грузом 13 до взаимодействия с упором штока 6. По мере наполнения жидкостью за установленное время, например, за 24-72 часа, ее выталкивающая сила через поплавок 12 и упор штока 6 приподнимает последний до перегородки 2 и его утолщение 16 выходит из зацепления с манжетой 15 и дальше, не встречаяее сопротивления, нижняя площадка прорези вышеупомянутого штока воздействует на поворотный запорный элемент 9 шиберного затвора 8, совмещая при этом их соосно расположенные отверстия, в результате чего жидкость через выходной патрубок подается до потребителя. Одновременно с этим вверх поднимается запорный клапан 7 и держится в таком положении до тех пор, пока вся жидкость, находящаяся в нижней полости 4 корпуса , не выльется из нее через отверстие регулятора выпуска 10, например, за 5-10 минут. При полном ее истечении поплавок 12 с расчетным грузом 13 действуют на запорный клапан 7, который, в свою очередь, через кинематически связанный с ним шток 6,выводит его утолщение 16 из верхнего зацепления с манжетой 15, воздействуя своей верхней площадкой прорези на поворотный запорный элемент 9 шиберного затвора 8. Шток 6 синхронно закрывает седлогорловину нижней полости 4 корпусазапорным клапаном 7 и выходной патрубок шиберного затвора 8 поворотным запорным элементом 9. По мере расхода и наполнения жидкости, в верхней полости 3 корпусадозатора дополнительный поплавок 14 автоматически открывает и закрывает заливное отверстие шиберного затвора 8, тем самым поддерживая в указанной полости практически постоянное жидкостное давление. В конечном итоге процесс работы дозатора повторяется. оставитель А.К. Карачун Редактор В.Н. Позняк Корректор Т.Н. Никитина Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
