Дозатор для ввода пробы в хроматограф

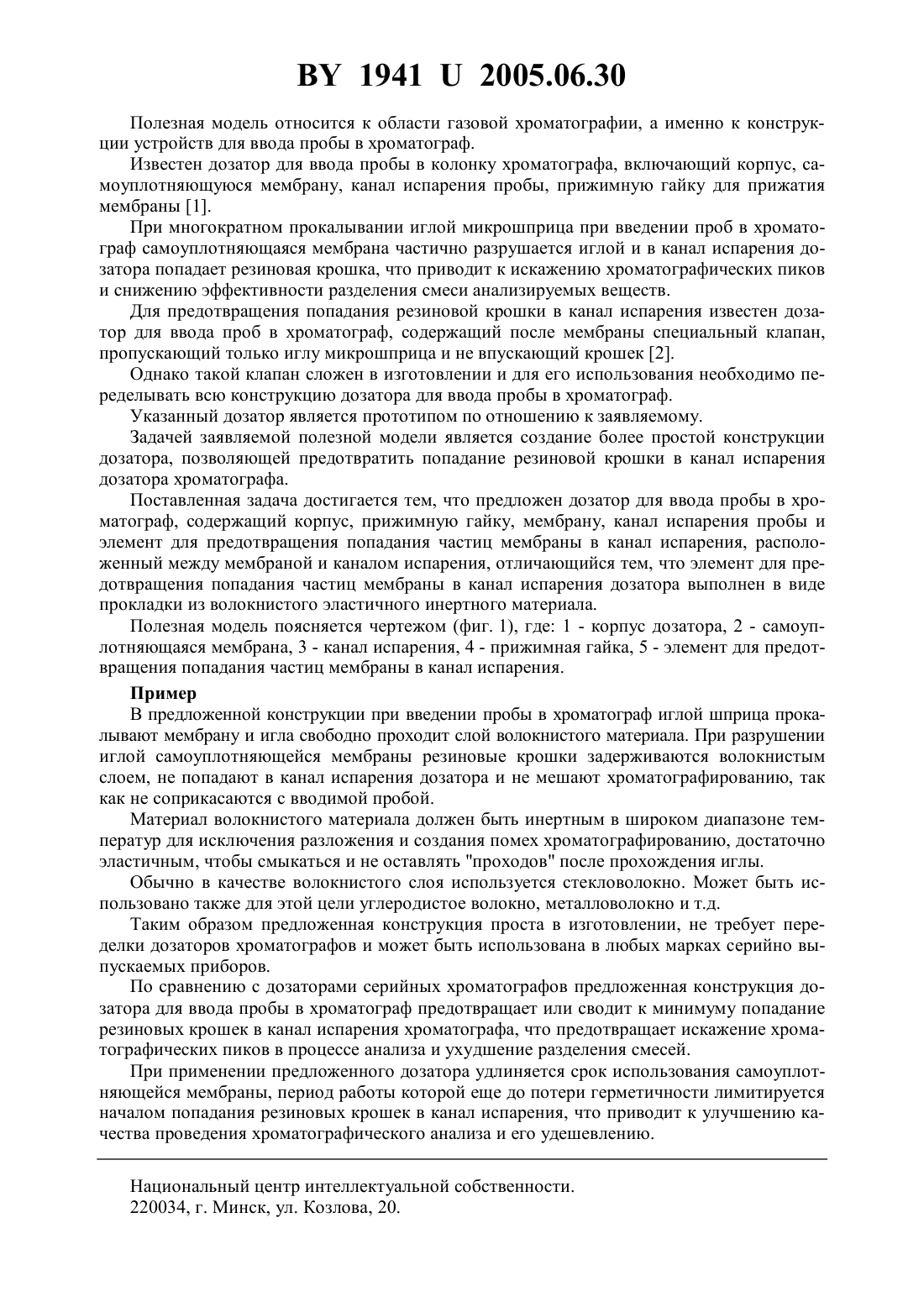

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДОЗАТОР ДЛЯ ВВОДА ПРОБЫ В ХРОМАТОГРАФ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Перцовский Аркадий Литминович Соколов Сергей Михайлович(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) Дозатор для ввода пробы в хроматограф, содержащий корпус, прижимную гайку,мембрану, канал испарения пробы, элемент для предотвращения попадания частиц мембраны в канал испарения, который расположен между мембраной и каналом испарения,отличающийся тем, что элемент выполнен в виде прокладки из волокнистого эластичного инертного материала.(56) 1. Столяров Б.В., Савинов И.М., Витенберг А.Г. Руководство к практическим работам по газовой хроматографии. - Изд. Ленинградского ун-та, 1988. - С. 23 (аналог). 2. Заявка Франции 247032, МПК 01 31/08, 1980 (прототип). 19412005.06.30 Полезная модель относится к области газовой хроматографии, а именно к конструкции устройств для ввода пробы в хроматограф. Известен дозатор для ввода пробы в колонку хроматографа, включающий корпус, самоуплотняющуюся мембрану, канал испарения пробы, прижимную гайку для прижатия мембраны 1. При многократном прокалывании иглой микрошприца при введении проб в хроматограф самоуплотняющаяся мембрана частично разрушается иглой и в канал испарения дозатора попадает резиновая крошка, что приводит к искажению хроматографических пиков и снижению эффективности разделения смеси анализируемых веществ. Для предотвращения попадания резиновой крошки в канал испарения известен дозатор для ввода проб в хроматограф, содержащий после мембраны специальный клапан,пропускающий только иглу микрошприца и не впускающий крошек 2. Однако такой клапан сложен в изготовлении и для его использования необходимо переделывать всю конструкцию дозатора для ввода пробы в хроматограф. Указанный дозатор является прототипом по отношению к заявляемому. Задачей заявляемой полезной модели является создание более простой конструкции дозатора, позволяющей предотвратить попадание резиновой крошки в канал испарения дозатора хроматографа. Поставленная задача достигается тем, что предложен дозатор для ввода пробы в хроматограф, содержащий корпус, прижимную гайку, мембрану, канал испарения пробы и элемент для предотвращения попадания частиц мембраны в канал испарения, расположенный между мембраной и каналом испарения, отличающийся тем, что элемент для предотвращения попадания частиц мембраны в канал испарения дозатора выполнен в виде прокладки из волокнистого эластичного инертного материала. Полезная модель поясняется чертежом (фиг. 1), где 1 - корпус дозатора, 2 - самоуплотняющаяся мембрана, 3 - канал испарения, 4 - прижимная гайка, 5 - элемент для предотвращения попадания частиц мембраны в канал испарения. Пример В предложенной конструкции при введении пробы в хроматограф иглой шприца прокалывают мембрану и игла свободно проходит слой волокнистого материала. При разрушении иглой самоуплотняющейся мембраны резиновые крошки задерживаются волокнистым слоем, не попадают в канал испарения дозатора и не мешают хроматографированию, так как не соприкасаются с вводимой пробой. Материал волокнистого материала должен быть инертным в широком диапазоне температур для исключения разложения и создания помех хроматографированию, достаточно эластичным, чтобы смыкаться и не оставлять проходов после прохождения иглы. Обычно в качестве волокнистого слоя используется стекловолокно. Может быть использовано также для этой цели углеродистое волокно, металловолокно и т.д. Таким образом предложенная конструкция проста в изготовлении, не требует переделки дозаторов хроматографов и может быть использована в любых марках серийно выпускаемых приборов. По сравнению с дозаторами серийных хроматографов предложенная конструкция дозатора для ввода пробы в хроматограф предотвращает или сводит к минимуму попадание резиновых крошек в канал испарения хроматографа, что предотвращает искажение хроматографических пиков в процессе анализа и ухудшение разделения смесей. При применении предложенного дозатора удлиняется срок использования самоуплотняющейся мембраны, период работы которой еще до потери герметичности лимитируется началом попадания резиновых крошек в канал испарения, что приводит к улучшению качества проведения хроматографического анализа и его удешевлению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
