Дозатор

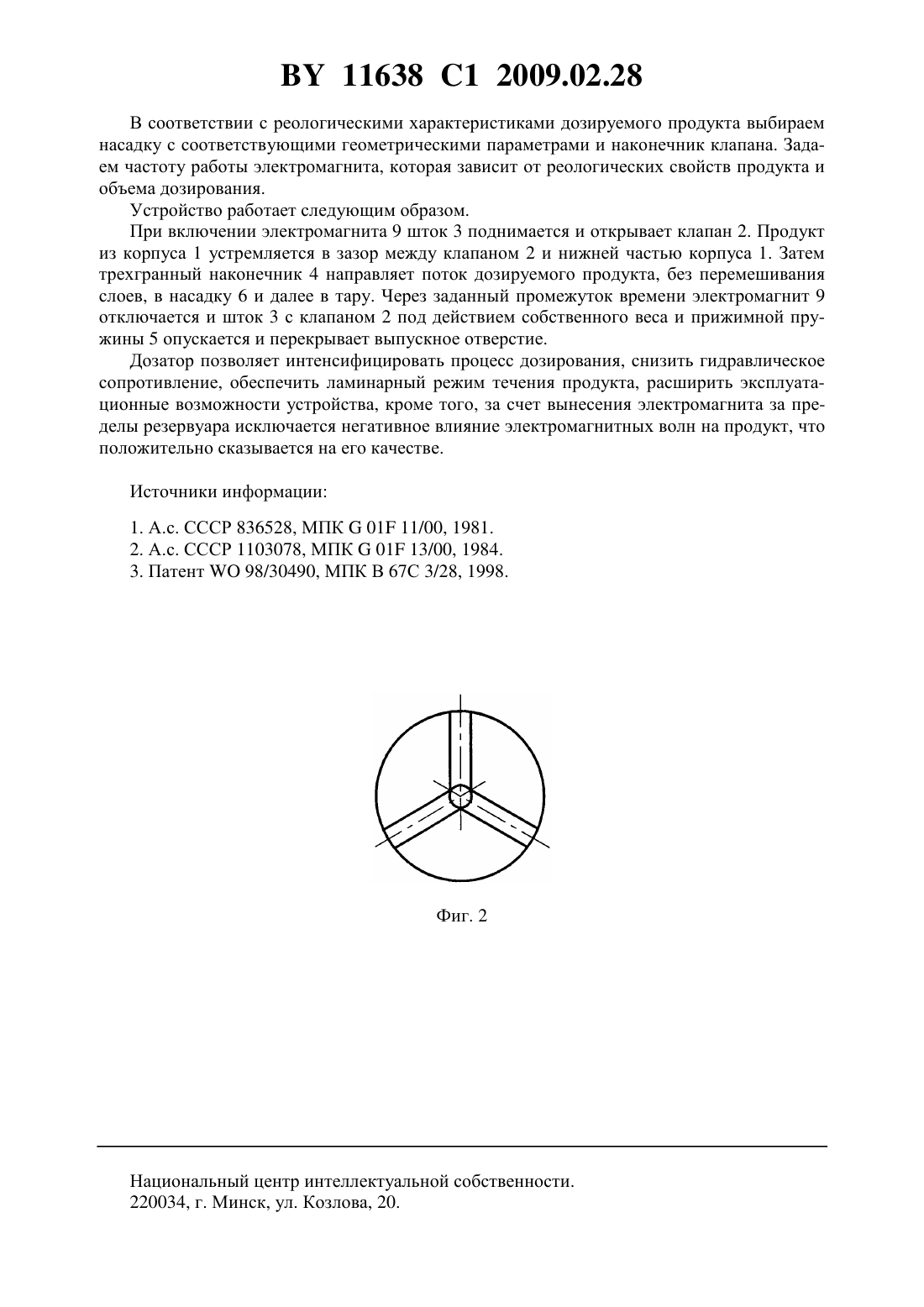

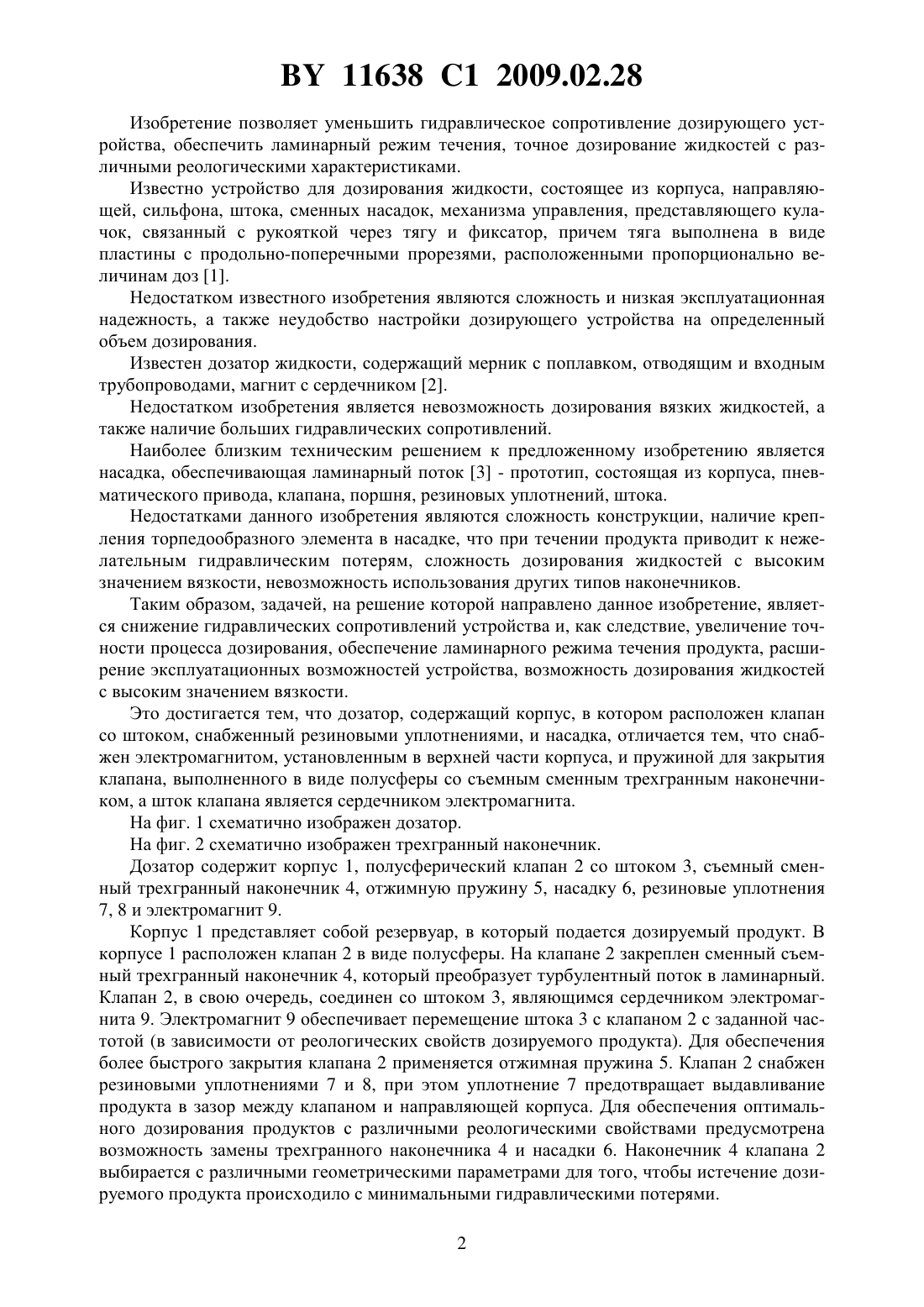

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Ловкис Зенон Валентинович Шепшелев Александр Анатольевич Коробко Евгения Викторовна Мансуров Валерий Анатольевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по продовольствию(57) Дозатор, содержащий корпус, в котором расположен клапан со штоком, снабженный резиновыми уплотнениями, и насадка, отличающийся тем, что снабжен электромагнитом, установленным в верхней части корпуса, и пружиной для закрытия клапана, выполненного в виде полусферы со съемным сменным трехгранным наконечником, а шток клапана является сердечником электромагнита. Изобретение относится к дозирующим устройствам и может быть использовано в пищевой, химической, фармацевтической и других отраслях народного хозяйства для дозирования жидкотекучих продуктов с различными реологическими характеристиками. 11638 1 2009.02.28 Изобретение позволяет уменьшить гидравлическое сопротивление дозирующего устройства, обеспечить ламинарный режим течения, точное дозирование жидкостей с различными реологическими характеристиками. Известно устройство для дозирования жидкости, состоящее из корпуса, направляющей, сильфона, штока, сменных насадок, механизма управления, представляющего кулачок, связанный с рукояткой через тягу и фиксатор, причем тяга выполнена в виде пластины с продольно-поперечными прорезями, расположенными пропорционально величинам доз 1. Недостатком известного изобретения являются сложность и низкая эксплуатационная надежность, а также неудобство настройки дозирующего устройства на определенный объем дозирования. Известен дозатор жидкости, содержащий мерник с поплавком, отводящим и входным трубопроводами, магнит с сердечником 2. Недостатком изобретения является невозможность дозирования вязких жидкостей, а также наличие больших гидравлических сопротивлений. Наиболее близким техническим решением к предложенному изобретению является насадка, обеспечивающая ламинарный поток 3 - прототип, состоящая из корпуса, пневматического привода, клапана, поршня, резиновых уплотнений, штока. Недостатками данного изобретения являются сложность конструкции, наличие крепления торпедообразного элемента в насадке, что при течении продукта приводит к нежелательным гидравлическим потерям, сложность дозирования жидкостей с высоким значением вязкости, невозможность использования других типов наконечников. Таким образом, задачей, на решение которой направлено данное изобретение, является снижение гидравлических сопротивлений устройства и, как следствие, увеличение точности процесса дозирования, обеспечение ламинарного режима течения продукта, расширение эксплуатационных возможностей устройства, возможность дозирования жидкостей с высоким значением вязкости. Это достигается тем, что дозатор, содержащий корпус, в котором расположен клапан со штоком, снабженный резиновыми уплотнениями, и насадка, отличается тем, что снабжен электромагнитом, установленным в верхней части корпуса, и пружиной для закрытия клапана, выполненного в виде полусферы со съемным сменным трехгранным наконечником, а шток клапана является сердечником электромагнита. На фиг. 1 схематично изображен дозатор. На фиг. 2 схематично изображен трехгранный наконечник. Дозатор содержит корпус 1, полусферический клапан 2 со штоком 3, съемный сменный трехгранный наконечник 4, отжимную пружину 5, насадку 6, резиновые уплотнения 7, 8 и электромагнит 9. Корпус 1 представляет собой резервуар, в который подается дозируемый продукт. В корпусе 1 расположен клапан 2 в виде полусферы. На клапане 2 закреплен сменный съемный трехгранный наконечник 4, который преобразует турбулентный поток в ламинарный. Клапан 2, в свою очередь, соединен со штоком 3, являющимся сердечником электромагнита 9. Электромагнит 9 обеспечивает перемещение штока 3 с клапаном 2 с заданной частотой (в зависимости от реологических свойств дозируемого продукта). Для обеспечения более быстрого закрытия клапана 2 применяется отжимная пружина 5. Клапан 2 снабжен резиновыми уплотнениями 7 и 8, при этом уплотнение 7 предотвращает выдавливание продукта в зазор между клапаном и направляющей корпуса. Для обеспечения оптимального дозирования продуктов с различными реологическими свойствами предусмотрена возможность замены трехгранного наконечника 4 и насадки 6. Наконечник 4 клапана 2 выбирается с различными геометрическими параметрами для того, чтобы истечение дозируемого продукта происходило с минимальными гидравлическими потерями. 2 11638 1 2009.02.28 В соответствии с реологическими характеристиками дозируемого продукта выбираем насадку с соответствующими геометрическими параметрами и наконечник клапана. Задаем частоту работы электромагнита, которая зависит от реологических свойств продукта иобъема дозирования. Устройство работает следующим образом. При включении электромагнита 9 шток 3 поднимается и открывает клапан 2. Продукт из корпуса 1 устремляется в зазор между клапаном 2 и нижней частью корпуса 1. Затем трехгранный наконечник 4 направляет поток дозируемого продукта, без перемешивания слоев, в насадку 6 и далее в тару. Через заданный промежуток времени электромагнит 9 отключается и шток 3 с клапаном 2 под действием собственного веса и прижимной пружины 5 опускается и перекрывает выпускное отверстие. Дозатор позволяет интенсифицировать процесс дозирования, снизить гидравлическое сопротивление, обеспечить ламинарный режим течения продукта, расширить эксплуатационные возможности устройства, кроме того, за счет вынесения электромагнита за пределы резервуара исключается негативное влияние электромагнитных волн на продукт, что положительно сказывается на его качестве. Источники информации 1. А.с. СССР 836528, МПК 01 11/00, 1981. 2. А.с. СССР 1103078, МПК 01 13/00, 1984. 3. Патент 98/30490, МПК В 67 С 3/28, 1998. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
