Подкапывающее устройство корнеуборочной машины

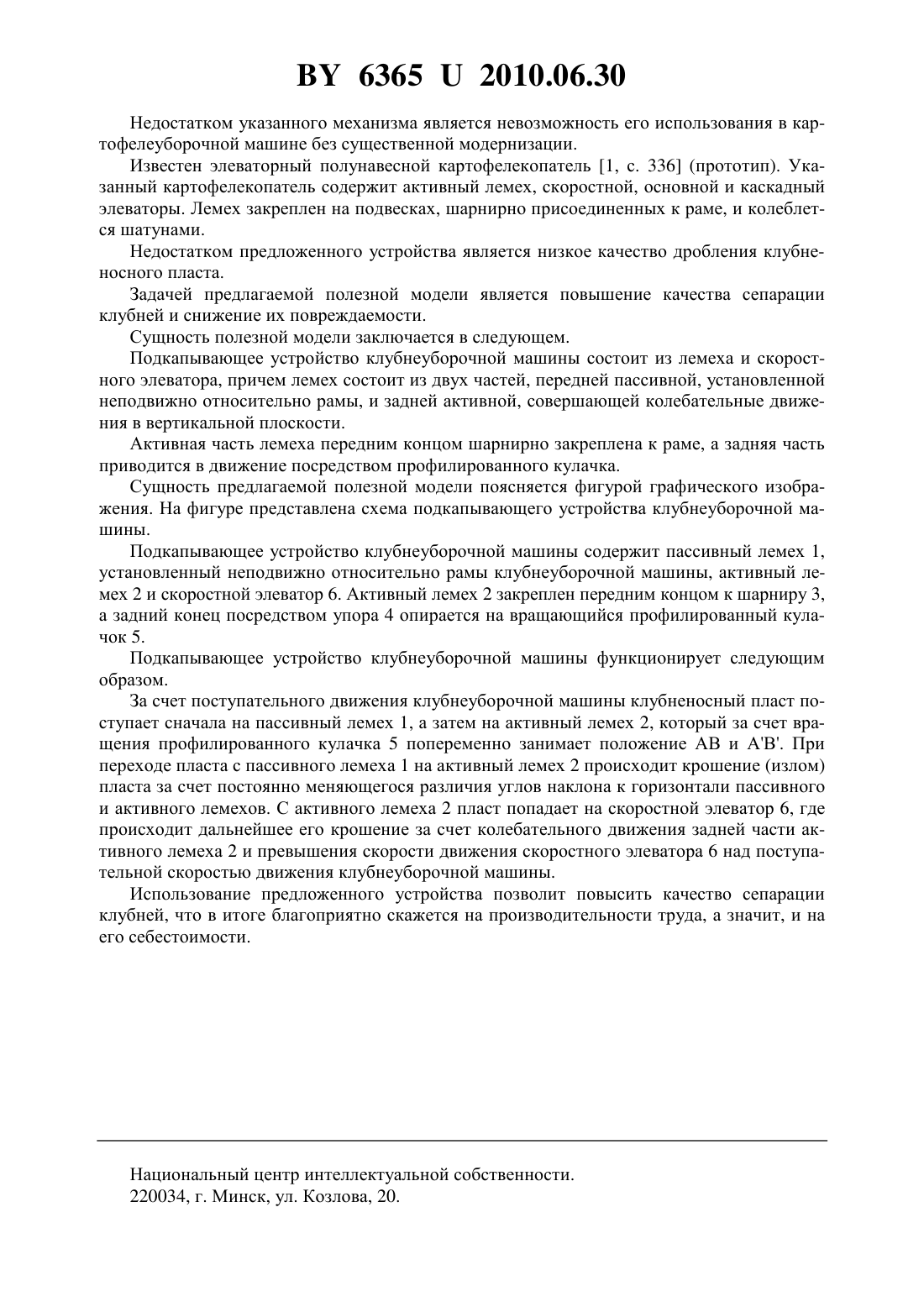

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДКАПЫВАЮЩЕЕ УСТРОЙСТВО КОРНЕУБОРОЧНОЙ МАШИНЫ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Гришанова Ольга Вячеславовна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Подкапывающее устройство клубнеуборочной машины, состоящее из лемеха и скоростного элеватора, отличающееся тем, что лемех состоит из двух частей, передней пассивной, установленной неподвижно относительно рамы, и задней активной, совершающей колебательные движения в вертикальной плоскости. 2. Подкапывающее устройство по п. 1, отличающееся тем, что активная часть лемеха передним концом шарнирно закреплена к раме, а задняя часть приведена в движение посредством профилированного кулачка. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки картофеля. Известна картофелесажалка СН - 4 Б 1, с. 153 (аналог). В указанной картофелесажалке имеется встряхиватель, представляющий собой створку, закрепленную одним концом неподвижно, а второй конец которой приводится в колебательное движение посредством профилированного кулачка. За счет колебательного движения створки клубни встряхиваются и, таким образом, предотвращается их сгруживание. 63652010.06.30 Недостатком указанного механизма является невозможность его использования в картофелеуборочной машине без существенной модернизации. Известен элеваторный полунавесной картофелекопатель 1, с. 336 (прототип). Указанный картофелекопатель содержит активный лемех, скоростной, основной и каскадный элеваторы. Лемех закреплен на подвесках, шарнирно присоединенных к раме, и колеблется шатунами. Недостатком предложенного устройства является низкое качество дробления клубненосного пласта. Задачей предлагаемой полезной модели является повышение качества сепарации клубней и снижение их повреждаемости. Сущность полезной модели заключается в следующем. Подкапывающее устройство клубнеуборочной машины состоит из лемеха и скоростного элеватора, причем лемех состоит из двух частей, передней пассивной, установленной неподвижно относительно рамы, и задней активной, совершающей колебательные движения в вертикальной плоскости. Активная часть лемеха передним концом шарнирно закреплена к раме, а задняя часть приводится в движение посредством профилированного кулачка. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема подкапывающего устройства клубнеуборочной машины. Подкапывающее устройство клубнеуборочной машины содержит пассивный лемех 1,установленный неподвижно относительно рамы клубнеуборочной машины, активный лемех 2 и скоростной элеватор 6. Активный лемех 2 закреплен передним концом к шарниру 3,а задний конец посредством упора 4 опирается на вращающийся профилированный кулачок 5. Подкапывающее устройство клубнеуборочной машины функционирует следующим образом. За счет поступательного движения клубнеуборочной машины клубненосный пласт поступает сначала на пассивный лемех 1, а затем на активный лемех 2, который за счет вращения профилированного кулачка 5 попеременно занимает положение АВ и АВ. При переходе пласта с пассивного лемеха 1 на активный лемех 2 происходит крошение (излом) пласта за счет постоянно меняющегося различия углов наклона к горизонтали пассивного и активного лемехов. С активного лемеха 2 пласт попадает на скоростной элеватор 6, где происходит дальнейшее его крошение за счет колебательного движения задней части активного лемеха 2 и превышения скорости движения скоростного элеватора 6 над поступательной скоростью движения клубнеуборочной машины. Использование предложенного устройства позволит повысить качество сепарации клубней, что в итоге благоприятно скажется на производительности труда, а значит, и на его себестоимости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
