Подкапывающе-сепарирующее устройство картофелеуборочной машины

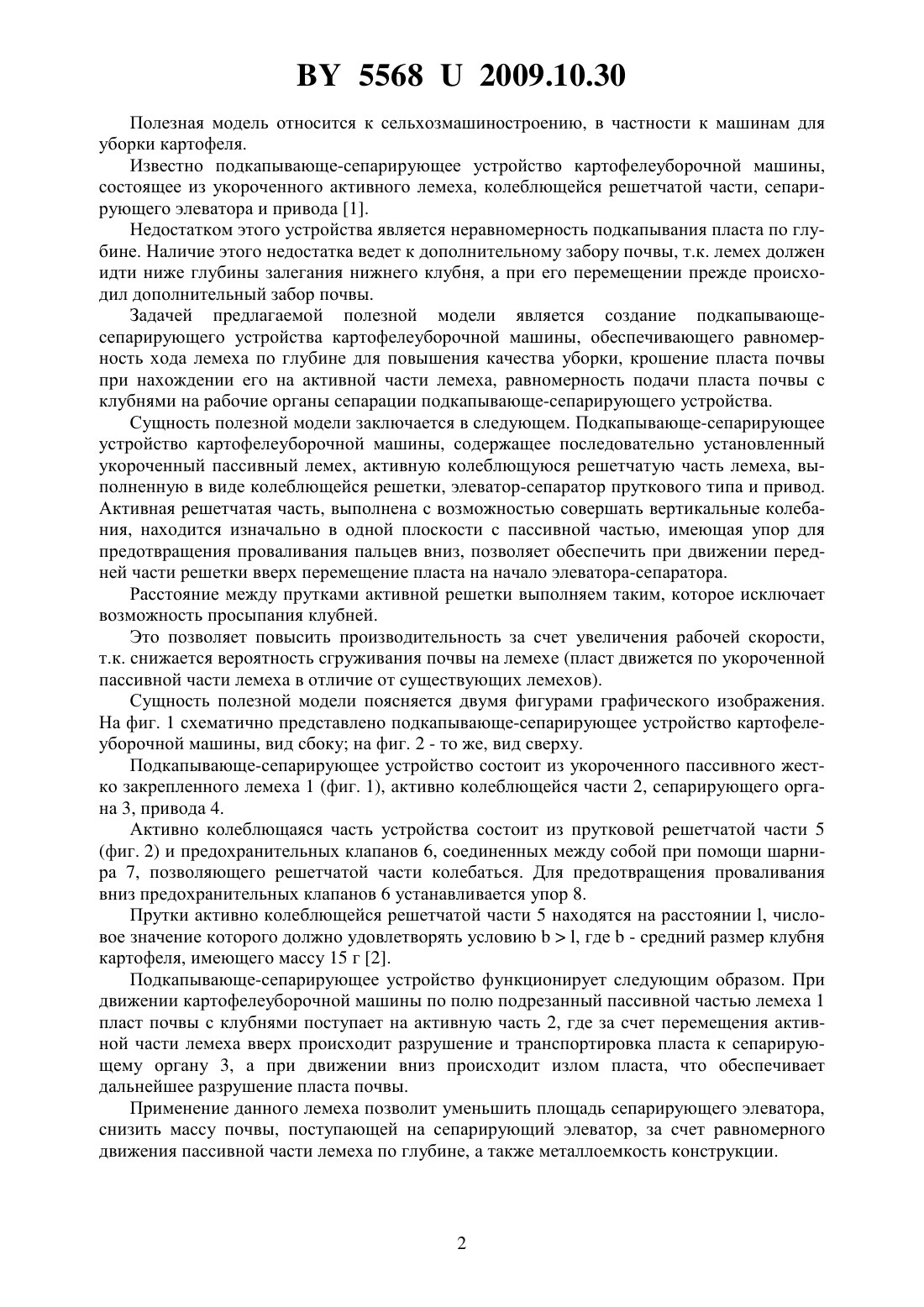

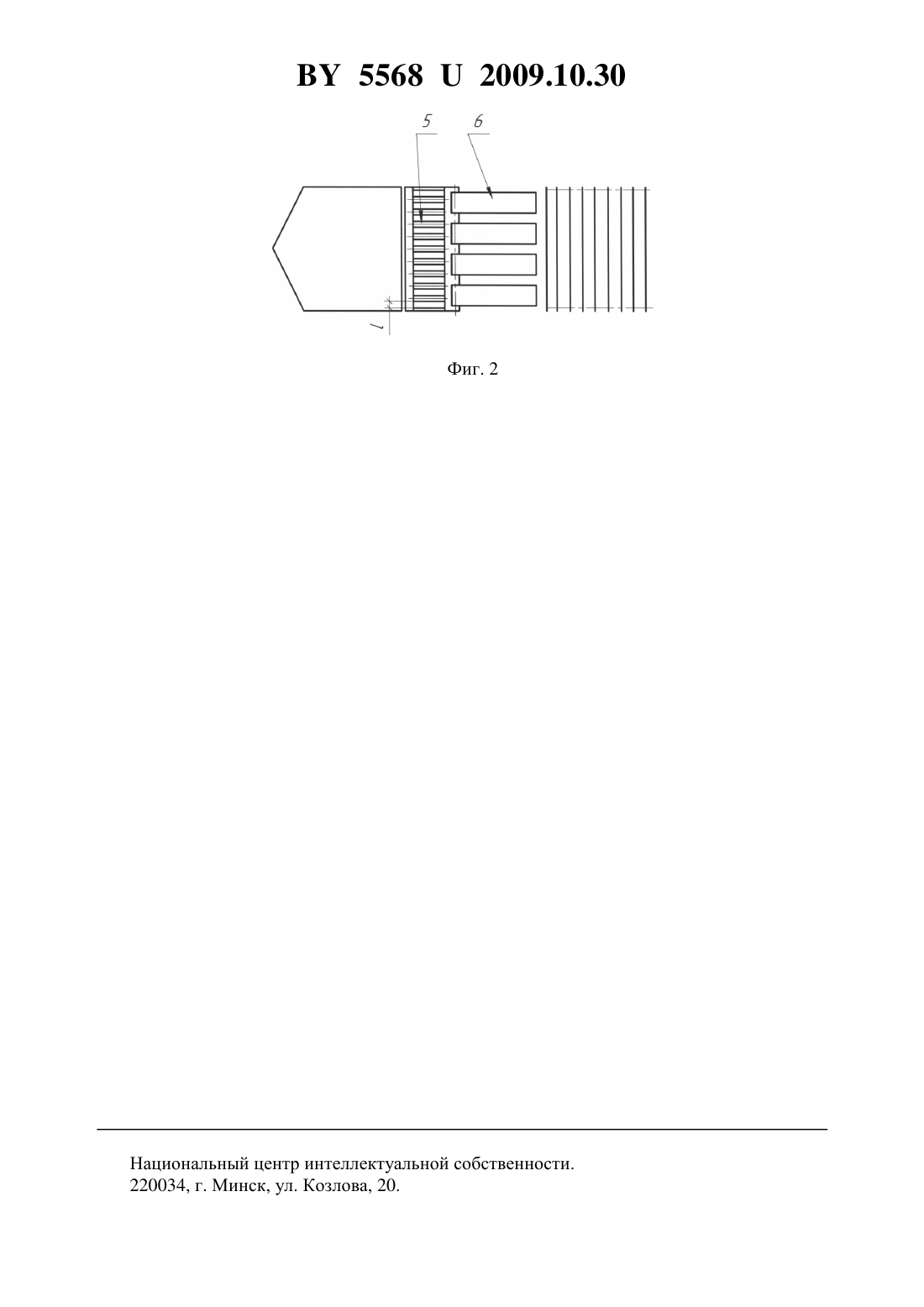

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Радишевский Генрих Андреевич Стуканов Сергей Викторович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Подкапывающе-сепарирующее устройство картофелеуборочной машины, содержащее последовательно установленный укороченный пассивный лемех, активную колеблющуюся решетчатую часть лемеха, выполненную в виде колеблющейся решетки, элеваторсепаратор пруткового типа и привод, отличающееся тем, что активная решетчатая часть выполнена с возможностью совершать вертикальные колебания, находясь изначально в одной плоскости с пассивной частью, имеющая упор для предотвращения проваливания пальцев вниз, позволяющая обеспечить при возможности движения передней части решетки вверх перемещение пласта на начало элеватора-сепаратора. 2. Устройство по п. 1, отличающееся тем, что активная часть выполнена в виде решетки, расстояние между прутками которой выполняется таким, чтобы исключать просыпание клубней.(56) 1. Патент на полезную модель 3009. 2. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины.- 6-е изд., перераб. и доп.- М. Агропромиздат, 1989.- 527 с. 55682009.10.30 Полезная модель относится к сельхозмашиностроению, в частности к машинам для уборки картофеля. Известно подкапывающе-сепарирующее устройство картофелеуборочной машины,состоящее из укороченного активного лемеха, колеблющейся решетчатой части, сепарирующего элеватора и привода 1. Недостатком этого устройства является неравномерность подкапывания пласта по глубине. Наличие этого недостатка ведет к дополнительному забору почвы, т.к. лемех должен идти ниже глубины залегания нижнего клубня, а при его перемещении прежде происходил дополнительный забор почвы. Задачей предлагаемой полезной модели является создание подкапывающесепарирующего устройства картофелеуборочной машины, обеспечивающего равномерность хода лемеха по глубине для повышения качества уборки, крошение пласта почвы при нахождении его на активной части лемеха, равномерность подачи пласта почвы с клубнями на рабочие органы сепарации подкапывающе-сепарирующего устройства. Сущность полезной модели заключается в следующем. Подкапывающе-сепарирующее устройство картофелеуборочной машины, содержащее последовательно установленный укороченный пассивный лемех, активную колеблющуюся решетчатую часть лемеха, выполненную в виде колеблющейся решетки, элеватор-сепаратор пруткового типа и привод. Активная решетчатая часть, выполнена с возможностью совершать вертикальные колебания, находится изначально в одной плоскости с пассивной частью, имеющая упор для предотвращения проваливания пальцев вниз, позволяет обеспечить при движении передней части решетки вверх перемещение пласта на начало элеватора-сепаратора. Расстояние между прутками активной решетки выполняем таким, которое исключает возможность просыпания клубней. Это позволяет повысить производительность за счет увеличения рабочей скорости,т.к. снижается вероятность сгруживания почвы на лемехе (пласт движется по укороченной пассивной части лемеха в отличие от существующих лемехов). Сущность полезной модели поясняется двумя фигурами графического изображения. На фиг. 1 схематично представлено подкапывающе-сепарирующее устройство картофелеуборочной машины, вид сбоку на фиг. 2 - то же, вид сверху. Подкапывающе-сепарирующее устройство состоит из укороченного пассивного жестко закрепленного лемеха 1 (фиг. 1), активно колеблющейся части 2, сепарирующего органа 3, привода 4. Активно колеблющаяся часть устройства состоит из прутковой решетчатой части 5(фиг. 2) и предохранительных клапанов 6, соединенных между собой при помощи шарнира 7, позволяющего решетчатой части колебаться. Для предотвращения проваливания вниз предохранительных клапанов 6 устанавливается упор 8. Прутки активно колеблющейся решетчатой части 5 находятся на расстоянии , числовое значение которого должно удовлетворять условию, где- средний размер клубня картофеля, имеющего массу 15 г 2. Подкапывающе-сепарирующее устройство функционирует следующим образом. При движении картофелеуборочной машины по полю подрезанный пассивной частью лемеха 1 пласт почвы с клубнями поступает на активную часть 2, где за счет перемещения активной части лемеха вверх происходит разрушение и транспортировка пласта к сепарирующему органу 3, а при движении вниз происходит излом пласта, что обеспечивает дальнейшее разрушение пласта почвы. Применение данного лемеха позволит уменьшить площадь сепарирующего элеватора,снизить массу почвы, поступающей на сепарирующий элеватор, за счет равномерного движения пассивной части лемеха по глубине, а также металлоемкость конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
