Механизм фальцевания срезов накладных карманов

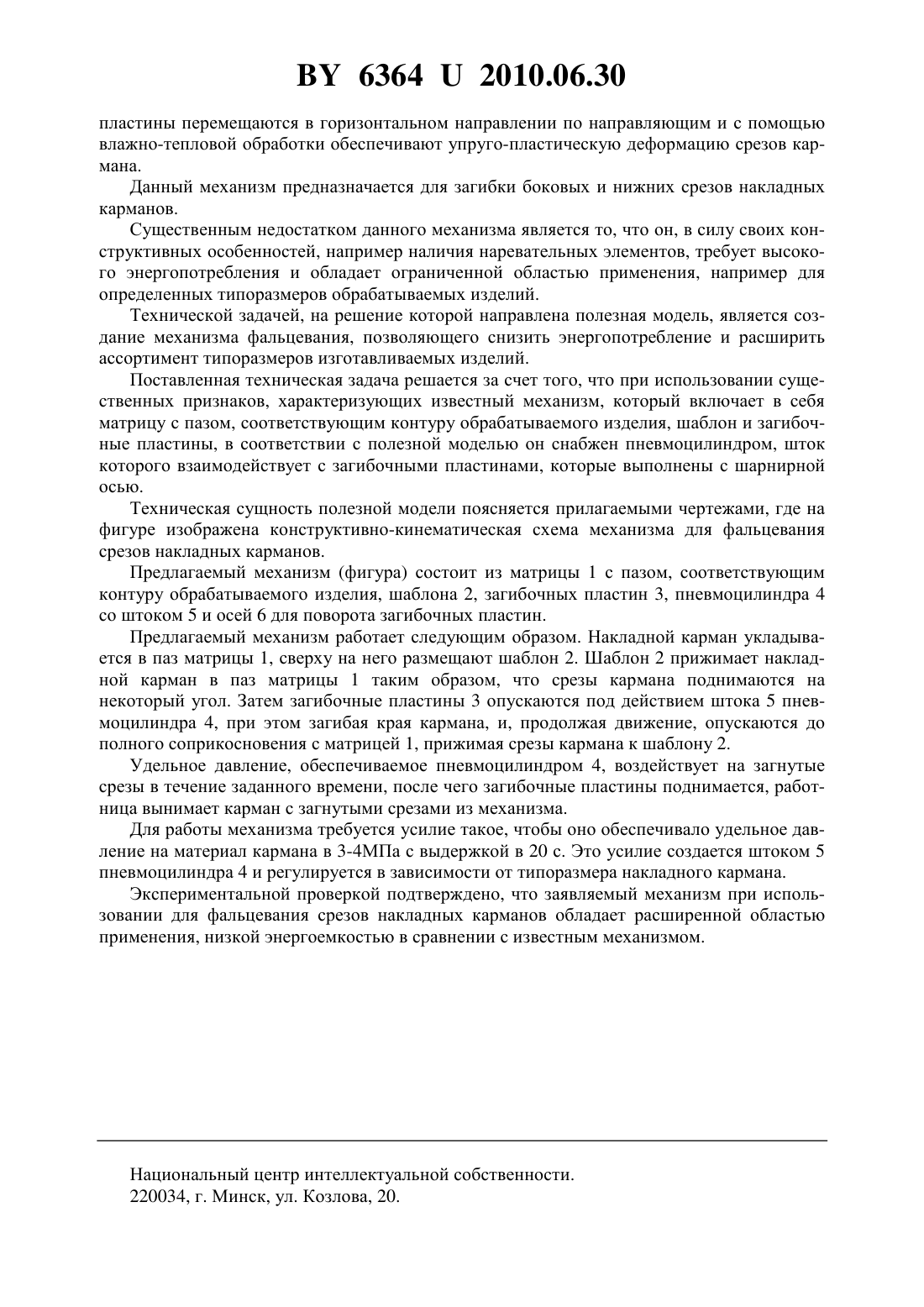

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕХАНИЗМ ФАЛЬЦЕВАНИЯ СРЕЗОВ НАКЛАДНЫХ КАРМАНОВ(71) Заявитель Учреждение образования Витебский государственный технологический университет(72) Авторы Дервоед Олег Викторович Корнеенко Дмитрий Викторович Сункуев Борис Семенович(73) Патентообладатель Учреждение образования Витебский государственный технологический университет(57) Механизм фальцевания срезов накладных карманов, содержащий матрицу с пазом,соответствующим контуру обрабатываемого изделия, шаблон и загибочные пластины, отличающийся тем, что он снабжен пневмоцилиндром, шток которого взаимодействует с загибочными пластинами, которые выполнены с шарнирной осью. Полезная модель относится к области швейного машиностроения, в частности к механизмам для фальцевания срезов накладных карманов. Известен наиболее близкий по технической сути к полезной модели механизм горячего фальцевания срезов накладного кармана 1, содержащий матрицу с пазом, соответствующим контуру обрабатываемого кармана, шаблон и загибочные пластины. Загибочные 63642010.06.30 пластины перемещаются в горизонтальном направлении по направляющим и с помощью влажно-тепловой обработки обеспечивают упруго-пластическую деформацию срезов кармана. Данный механизм предназначается для загибки боковых и нижних срезов накладных карманов. Существенным недостатком данного механизма является то, что он, в силу своих конструктивных особенностей, например наличия наревательных элементов, требует высокого энергопотребления и обладает ограниченной областью применения, например для определенных типоразмеров обрабатываемых изделий. Технической задачей, на решение которой направлена полезная модель, является создание механизма фальцевания, позволяющего снизить энергопотребление и расширить ассортимент типоразмеров изготавливаемых изделий. Поставленная техническая задача решается за счет того, что при использовании существенных признаков, характеризующих известный механизм, который включает в себя матрицу с пазом, соответствующим контуру обрабатываемого изделия, шаблон и загибочные пластины, в соответствии с полезной моделью он снабжен пневмоцилиндром, шток которого взаимодействует с загибочными пластинами, которые выполнены с шарнирной осью. Техническая сущность полезной модели поясняется прилагаемыми чертежами, где на фигуре изображена конструктивно-кинематическая схема механизма для фальцевания срезов накладных карманов. Предлагаемый механизм (фигура) состоит из матрицы 1 с пазом, соответствующим контуру обрабатываемого изделия, шаблона 2, загибочных пластин 3, пневмоцилиндра 4 со штоком 5 и осей 6 для поворота загибочных пластин. Предлагаемый механизм работает следующим образом. Накладной карман укладывается в паз матрицы 1, сверху на него размещают шаблон 2. Шаблон 2 прижимает накладной карман в паз матрицы 1 таким образом, что срезы кармана поднимаются на некоторый угол. Затем загибочные пластины 3 опускаются под действием штока 5 пневмоцилиндра 4, при этом загибая края кармана, и, продолжая движение, опускаются до полного соприкосновения с матрицей 1, прижимая срезы кармана к шаблону 2. Удельное давление, обеспечиваемое пневмоцилиндром 4, воздействует на загнутые срезы в течение заданного времени, после чего загибочные пластины поднимается, работница вынимает карман с загнутыми срезами из механизма. Для работы механизма требуется усилие такое, чтобы оно обеспечивало удельное давление на материал кармана в 3-4 МПа с выдержкой в 20 с. Это усилие создается штоком 5 пневмоцилиндра 4 и регулируется в зависимости от типоразмера накладного кармана. Экспериментальной проверкой подтверждено, что заявляемый механизм при использовании для фальцевания срезов накладных карманов обладает расширенной областью применения, низкой энергоемкостью в сравнении с известным механизмом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
