Устройство для управления шлюзами-регуляторами гидросооружений

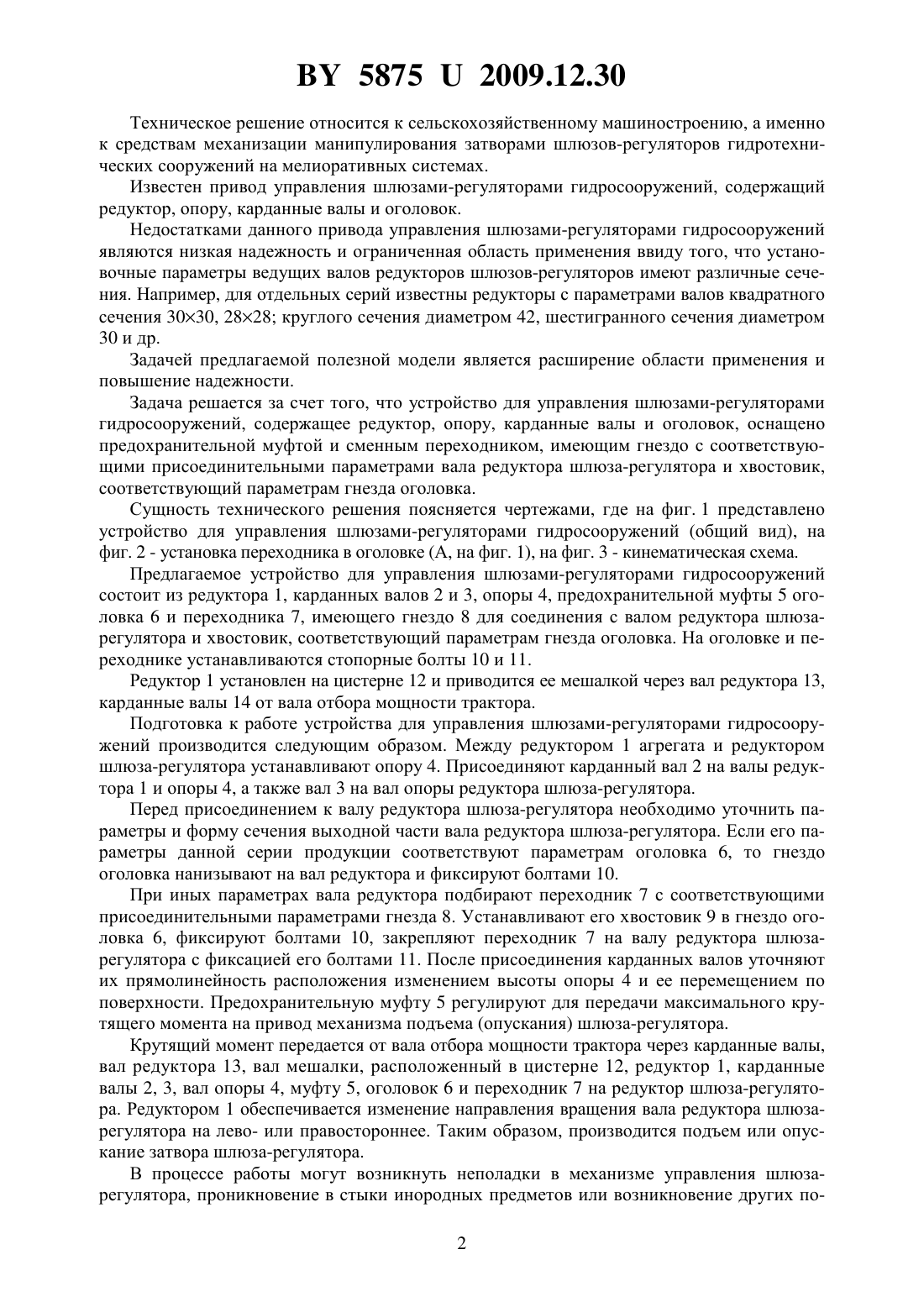

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ШЛЮЗАМИ-РЕГУЛЯТОРАМИ ГИДРОСООРУЖЕНИЙ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич Карпук Василий Григорьевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Устройство для управления шлюзами-регуляторами гидросооружений, содержащее редуктор, опору, карданные валы и оголовок, отличающееся тем, что оно оснащено предохранительной муфтой и сменным переходником, имеющим гнездо с соответствующими присоединительными параметрами вала редуктора шлюза-регулятора и хвостовик, соответствующий параметрам гнезда оголовка. 58752009.12.30 Техническое решение относится к сельскохозяйственному машиностроению, а именно к средствам механизации манипулирования затворами шлюзов-регуляторов гидротехнических сооружений на мелиоративных системах. Известен привод управления шлюзами-регуляторами гидросооружений, содержащий редуктор, опору, карданные валы и оголовок. Недостатками данного привода управления шлюзами-регуляторами гидросооружений являются низкая надежность и ограниченная область применения ввиду того, что установочные параметры ведущих валов редукторов шлюзов-регуляторов имеют различные сечения. Например, для отдельных серий известны редукторы с параметрами валов квадратного сечения 3030, 2828 круглого сечения диаметром 42, шестигранного сечения диаметром 30 и др. Задачей предлагаемой полезной модели является расширение области применения и повышение надежности. Задача решается за счет того, что устройство для управления шлюзами-регуляторами гидросооружений, содержащее редуктор, опору, карданные валы и оголовок, оснащено предохранительной муфтой и сменным переходником, имеющим гнездо с соответствующими присоединительными параметрами вала редуктора шлюза-регулятора и хвостовик,соответствующий параметрам гнезда оголовка. Сущность технического решения поясняется чертежами, где на фиг. 1 представлено устройство для управления шлюзами-регуляторами гидросооружений (общий вид), на фиг. 2 - установка переходника в оголовке (А, на фиг. 1), на фиг. 3 - кинематическая схема. Предлагаемое устройство для управления шлюзами-регуляторами гидросооружений состоит из редуктора 1, карданных валов 2 и 3, опоры 4, предохранительной муфты 5 оголовка 6 и переходника 7, имеющего гнездо 8 для соединения с валом редуктора шлюзарегулятора и хвостовик, соответствующий параметрам гнезда оголовка. На оголовке и переходнике устанавливаются стопорные болты 10 и 11. Редуктор 1 установлен на цистерне 12 и приводится ее мешалкой через вал редуктора 13,карданные валы 14 от вала отбора мощности трактора. Подготовка к работе устройства для управления шлюзами-регуляторами гидросооружений производится следующим образом. Между редуктором 1 агрегата и редуктором шлюза-регулятора устанавливают опору 4. Присоединяют карданный вал 2 на валы редуктора 1 и опоры 4, а также вал 3 на вал опоры редуктора шлюза-регулятора. Перед присоединением к валу редуктора шлюза-регулятора необходимо уточнить параметры и форму сечения выходной части вала редуктора шлюза-регулятора. Если его параметры данной серии продукции соответствуют параметрам оголовка 6, то гнездо оголовка нанизывают на вал редуктора и фиксируют болтами 10. При иных параметрах вала редуктора подбирают переходник 7 с соответствующими присоединительными параметрами гнезда 8. Устанавливают его хвостовик 9 в гнездо оголовка 6, фиксируют болтами 10, закрепляют переходник 7 на валу редуктора шлюзарегулятора с фиксацией его болтами 11. После присоединения карданных валов уточняют их прямолинейность расположения изменением высоты опоры 4 и ее перемещением по поверхности. Предохранительную муфту 5 регулируют для передачи максимального крутящего момента на привод механизма подъема (опускания) шлюза-регулятора. Крутящий момент передается от вала отбора мощности трактора через карданные валы,вал редуктора 13, вал мешалки, расположенный в цистерне 12, редуктор 1, карданные валы 2, 3, вал опоры 4, муфту 5, оголовок 6 и переходник 7 на редуктор шлюза-регулятора. Редуктором 1 обеспечивается изменение направления вращения вала редуктора шлюзарегулятора на лево- или правостороннее. Таким образом, производится подъем или опускание затвора шлюза-регулятора. В процессе работы могут возникнуть неполадки в механизме управления шлюзарегулятора, проникновение в стыки инородных предметов или возникновение других по 2 58752009.12.30 мех. Это может привести к увеличению передаваемого крутящего момента, а с ним к срабатыванию предохранительной муфты 5. В данном случае останавливают рабочий процесс,т.е. выключают систему привода, выявляют причину. После устранения неполадок работу продолжают. В настоящее время разработана документация и изготовлен экспериментальный образец устройства для управления шлюзами-регуляторами гидросооружений. Испытаниями установлено, что оснащение устройства набором сменных переходников, посадочные параметры и форма сечения которых идентичны применяемым в производстве валам различных серий редукторов шлюзов-регуляторов, позволяет существенно расширить область применения, а наличие предохранительной муфты в дополнение к съемным переходникам повышает надежность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
