Комбинированный двухдисковый рассеиватель сыпучих материалов

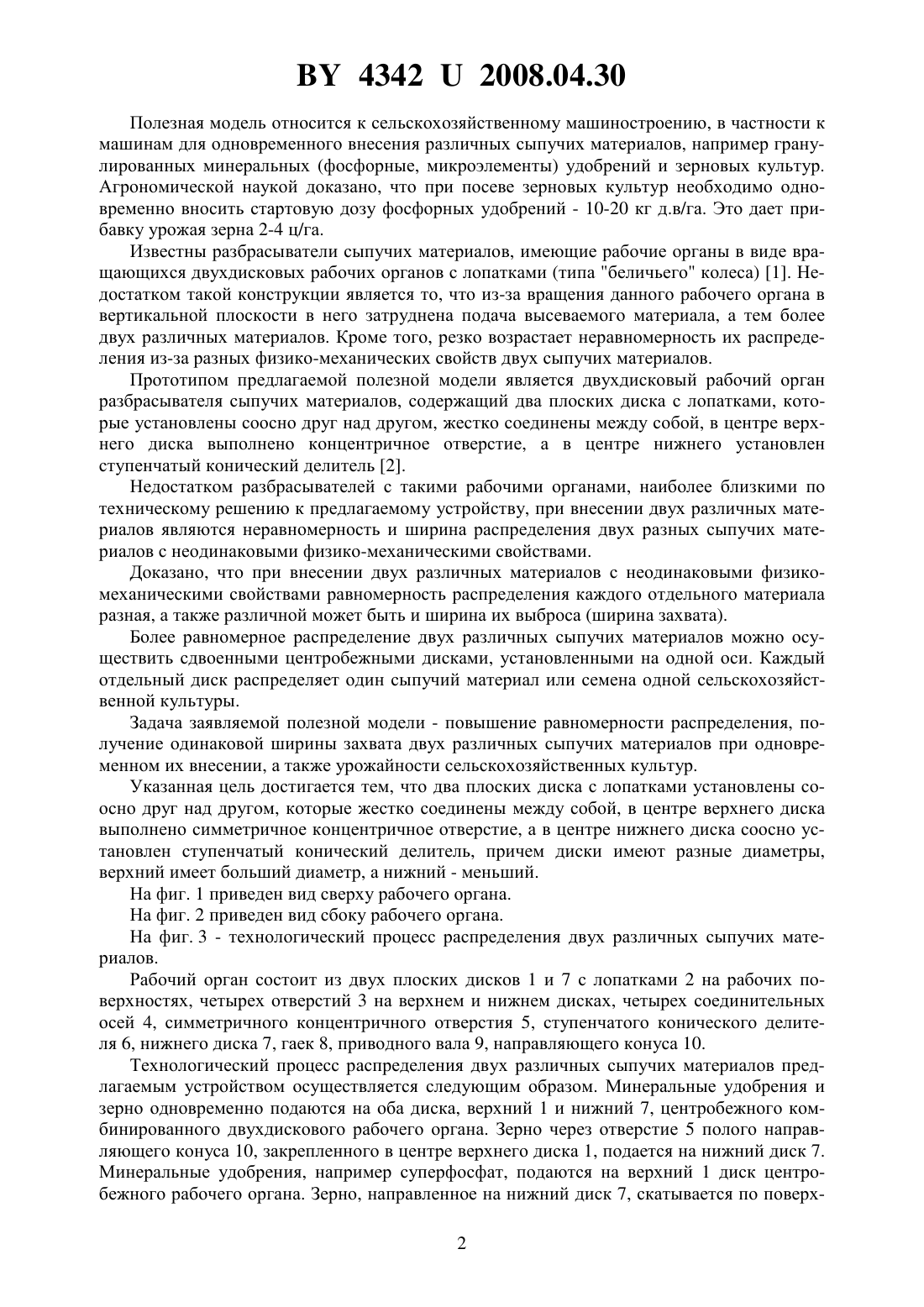

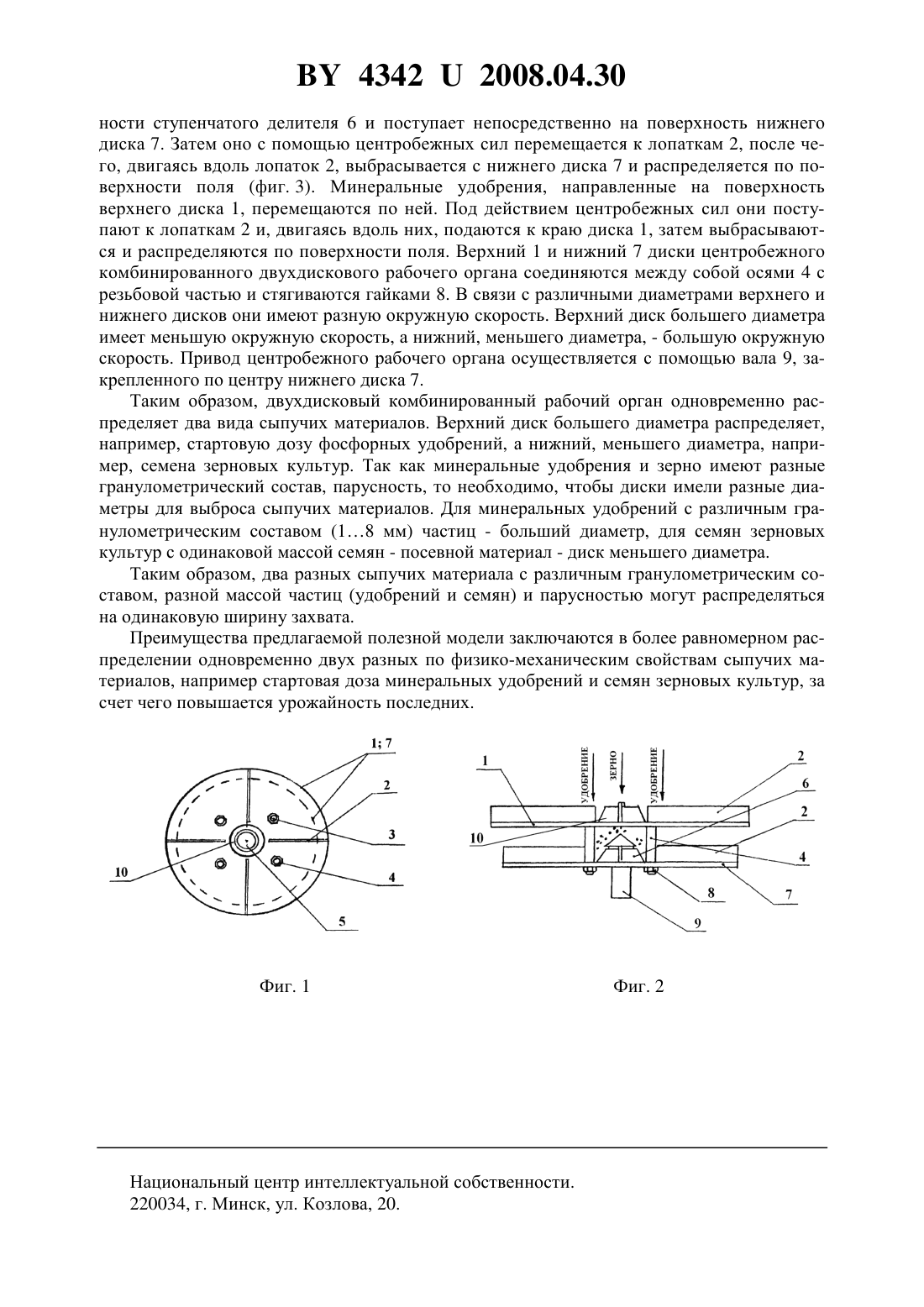

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ ДВУХДИСКОВЫЙ РАССЕИВАТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Дудко Николай Иванович Кокиц Сергей Петрович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Комбинированный двухдисковый рассеиватель сыпучих материалов, включающий два диска с лопатками, установленных в горизонтальной плоскости соосно друг над другом,жестко соединены между собой, в центре верхнего диска выполнено концентрическое отверстие, а в центре нижнего диска установлен ступенчатый конический делитель, и устройство для придания дискам вращения в горизонтальной плоскости, отличающийся тем,что диски имеют различные диаметры - верхний диск имеет больший диаметр, а нижний меньший диаметр.(56) 1. Клочков А.В., Чайчиц Н.В. и др. Сельскохозяйственные машины. Разбрасыватель минеральных удобрений СТТ-10. - Мн. Ураджай, 1997. - С. 122 рис. 3.9 б. 2. Патент на полезную модель РБ 2745, МПК 01 17/00, 2006. 43422008.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для одновременного внесения различных сыпучих материалов, например гранулированных минеральных (фосфорные, микроэлементы) удобрений и зерновых культур. Агрономической наукой доказано, что при посеве зерновых культур необходимо одновременно вносить стартовую дозу фосфорных удобрений - 10-20 кг д.в/га. Это дает прибавку урожая зерна 2-4 ц/га. Известны разбрасыватели сыпучих материалов, имеющие рабочие органы в виде вращающихся двухдисковых рабочих органов с лопатками (типа беличьего колеса) 1. Недостатком такой конструкции является то, что из-за вращения данного рабочего органа в вертикальной плоскости в него затруднена подача высеваемого материала, а тем более двух различных материалов. Кроме того, резко возрастает неравномерность их распределения из-за разных физико-механических свойств двух сыпучих материалов. Прототипом предлагаемой полезной модели является двухдисковый рабочий орган разбрасывателя сыпучих материалов, содержащий два плоских диска с лопатками, которые установлены соосно друг над другом, жестко соединены между собой, в центре верхнего диска выполнено концентричное отверстие, а в центре нижнего установлен ступенчатый конический делитель 2. Недостатком разбрасывателей с такими рабочими органами, наиболее близкими по техническому решению к предлагаемому устройству, при внесении двух различных материалов являются неравномерность и ширина распределения двух разных сыпучих материалов с неодинаковыми физико-механическими свойствами. Доказано, что при внесении двух различных материалов с неодинаковыми физикомеханическими свойствами равномерность распределения каждого отдельного материала разная, а также различной может быть и ширина их выброса (ширина захвата). Более равномерное распределение двух различных сыпучих материалов можно осуществить сдвоенными центробежными дисками, установленными на одной оси. Каждый отдельный диск распределяет один сыпучий материал или семена одной сельскохозяйственной культуры. Задача заявляемой полезной модели - повышение равномерности распределения, получение одинаковой ширины захвата двух различных сыпучих материалов при одновременном их внесении, а также урожайности сельскохозяйственных культур. Указанная цель достигается тем, что два плоских диска с лопатками установлены соосно друг над другом, которые жестко соединены между собой, в центре верхнего диска выполнено симметричное концентричное отверстие, а в центре нижнего диска соосно установлен ступенчатый конический делитель, причем диски имеют разные диаметры,верхний имеет больший диаметр, а нижний - меньший. На фиг. 1 приведен вид сверху рабочего органа. На фиг. 2 приведен вид сбоку рабочего органа. На фиг. 3 - технологический процесс распределения двух различных сыпучих материалов. Рабочий орган состоит из двух плоских дисков 1 и 7 с лопатками 2 на рабочих поверхностях, четырех отверстий 3 на верхнем и нижнем дисках, четырех соединительных осей 4, симметричного концентричного отверстия 5, ступенчатого конического делителя 6, нижнего диска 7, гаек 8, приводного вала 9, направляющего конуса 10. Технологический процесс распределения двух различных сыпучих материалов предлагаемым устройством осуществляется следующим образом. Минеральные удобрения и зерно одновременно подаются на оба диска, верхний 1 и нижний 7, центробежного комбинированного двухдискового рабочего органа. Зерно через отверстие 5 полого направляющего конуса 10, закрепленного в центре верхнего диска 1, подается на нижний диск 7. Минеральные удобрения, например суперфосфат, подаются на верхний 1 диск центробежного рабочего органа. Зерно, направленное на нижний диск 7, скатывается по поверх 2 43422008.04.30 ности ступенчатого делителя 6 и поступает непосредственно на поверхность нижнего диска 7. Затем оно с помощью центробежных сил перемещается к лопаткам 2, после чего, двигаясь вдоль лопаток 2, выбрасывается с нижнего диска 7 и распределяется по поверхности поля (фиг. 3). Минеральные удобрения, направленные на поверхность верхнего диска 1, перемещаются по ней. Под действием центробежных сил они поступают к лопаткам 2 и, двигаясь вдоль них, подаются к краю диска 1, затем выбрасываются и распределяются по поверхности поля. Верхний 1 и нижний 7 дискицентробежного комбинированного двухдискового рабочего органа соединяются между собой осями 4 с резьбовой частью и стягиваются гайками 8. В связи с различными диаметрами верхнего и нижнего дисков они имеют разную окружную скорость. Верхний диск большего диаметра имеет меньшую окружную скорость, а нижний, меньшего диаметра, - большую окружную скорость. Привод центробежного рабочего органа осуществляется с помощью вала 9, закрепленного по центру нижнего диска 7. Таким образом, двухдисковый комбинированный рабочий орган одновременно распределяет два вида сыпучих материалов. Верхний диск большего диаметра распределяет,например, стартовую дозу фосфорных удобрений, а нижний, меньшего диаметра, например, семена зерновых культур. Так как минеральные удобрения и зерно имеют разные гранулометрический состав, парусность, то необходимо, чтобы диски имели разные диаметры для выброса сыпучих материалов. Для минеральных удобрений с различным гранулометрическим составом (18 мм) частиц - больший диаметр, для семян зерновых культур с одинаковой массой семян - посевной материал - диск меньшего диаметра. Таким образом, два разных сыпучих материала с различным гранулометрическим составом, разной массой частиц (удобрений и семян) и парусностью могут распределяться на одинаковую ширину захвата. Преимущества предлагаемой полезной модели заключаются в более равномерном распределении одновременно двух разных по физико-механическим свойствам сыпучих материалов, например стартовая доза минеральных удобрений и семян зерновых культур, за счет чего повышается урожайность последних. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
