Рабочий орган для распределения сыпучих материалов

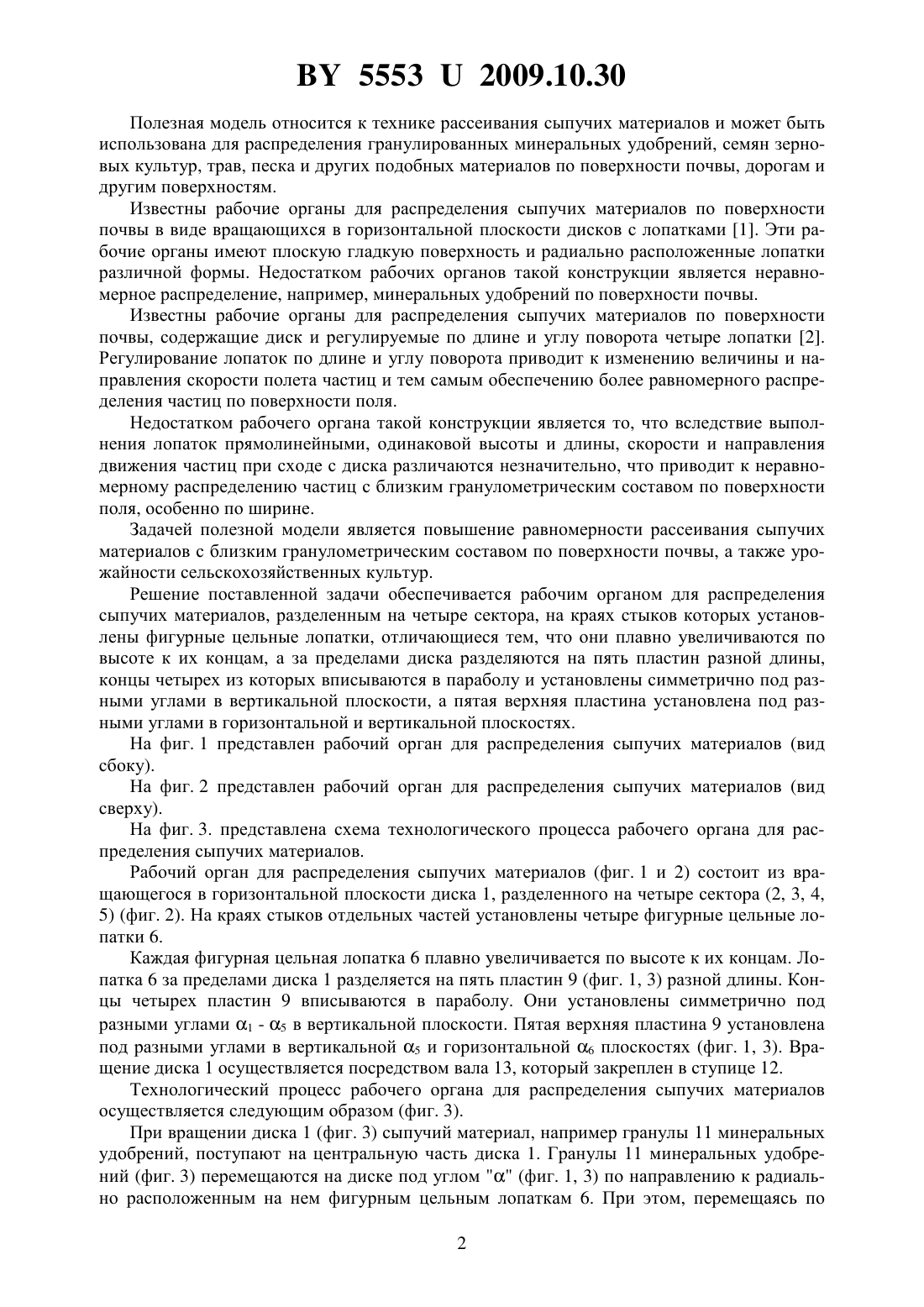

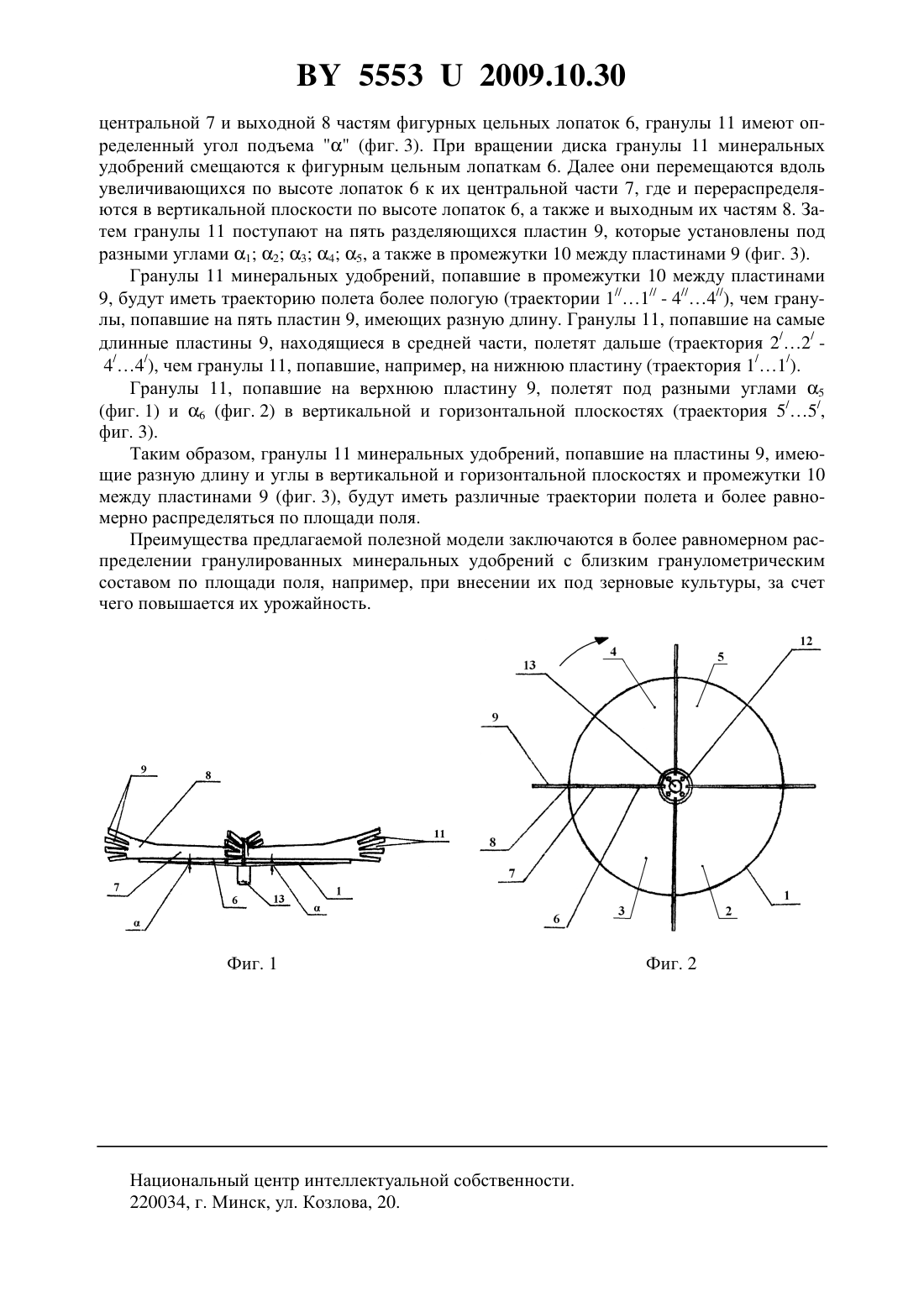

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ДЛЯ РАСПРЕДЕЛЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Семашко Александр Петрович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Рабочий орган для распределения сыпучих материалов, содержащий диск, разделенный на четыре сектора, на краях стыков которых установлены фигурные цельные лопатки,отличающийся тем, что они плавно увеличиваются по высоте к их концам, а за пределами диска разделяются на пять пластин разной длины, концы четырех из которых вписываются в параболу и установлены симметрично под разными углами в вертикальной плоскости, а пятая верхняя пластина - в горизонтальной и вертикальной плоскостях.(56) 1. Клочков А.В., Чайчиц Н.В. и др. Сельскохозяйственные машины. Учебник. - Минск Ураджай, 1997. - 494 с. 2. Степук Л.Я., Дашков В.Н., Петровец В.Р. Машины для применения средств химизации в земледелииУчебное пособие. - Минск Дикта, 2006. - 68 с. 55532009.10.30 Полезная модель относится к технике рассеивания сыпучих материалов и может быть использована для распределения гранулированных минеральных удобрений, семян зерновых культур, трав, песка и других подобных материалов по поверхности почвы, дорогам и другим поверхностям. Известны рабочие органы для распределения сыпучих материалов по поверхности почвы в виде вращающихся в горизонтальной плоскости дисков с лопатками 1. Эти рабочие органы имеют плоскую гладкую поверхность и радиально расположенные лопатки различной формы. Недостатком рабочих органов такой конструкции является неравномерное распределение, например, минеральных удобрений по поверхности почвы. Известны рабочие органы для распределения сыпучих материалов по поверхности почвы, содержащие диск и регулируемые по длине и углу поворота четыре лопатки 2. Регулирование лопаток по длине и углу поворота приводит к изменению величины и направления скорости полета частиц и тем самым обеспечению более равномерного распределения частиц по поверхности поля. Недостатком рабочего органа такой конструкции является то, что вследствие выполнения лопаток прямолинейными, одинаковой высоты и длины, скорости и направления движения частиц при сходе с диска различаются незначительно, что приводит к неравномерному распределению частиц с близким гранулометрическим составом по поверхности поля, особенно по ширине. Задачей полезной модели является повышение равномерности рассеивания сыпучих материалов с близким гранулометрическим составом по поверхности почвы, а также урожайности сельскохозяйственных культур. Решение поставленной задачи обеспечивается рабочим органом для распределения сыпучих материалов, разделенным на четыре сектора, на краях стыков которых установлены фигурные цельные лопатки, отличающиеся тем, что они плавно увеличиваются по высоте к их концам, а за пределами диска разделяются на пять пластин разной длины,концы четырех из которых вписываются в параболу и установлены симметрично под разными углами в вертикальной плоскости, а пятая верхняя пластина установлена под разными углами в горизонтальной и вертикальной плоскостях. На фиг. 1 представлен рабочий орган для распределения сыпучих материалов (вид сбоку). На фиг. 2 представлен рабочий орган для распределения сыпучих материалов (вид сверху). На фиг. 3. представлена схема технологического процесса рабочего органа для распределения сыпучих материалов. Рабочий орган для распределения сыпучих материалов (фиг. 1 и 2) состоит из вращающегося в горизонтальной плоскости диска 1, разделенного на четыре сектора (2, 3, 4,5) (фиг. 2). На краях стыков отдельных частей установлены четыре фигурные цельные лопатки 6. Каждая фигурная цельная лопатка 6 плавно увеличивается по высоте к их концам. Лопатка 6 за пределами диска 1 разделяется на пять пластин 9 (фиг. 1, 3) разной длины. Концы четырех пластин 9 вписываются в параболу. Они установлены симметрично под разными углами 1 - 5 в вертикальной плоскости. Пятая верхняя пластина 9 установлена под разными углами в вертикальной 5 и горизонтальной 6 плоскостях (фиг. 1, 3). Вращение диска 1 осуществляется посредством вала 13, который закреплен в ступице 12. Технологический процесс рабочего органа для распределения сыпучих материалов осуществляется следующим образом (фиг. 3). При вращении диска 1 (фиг. 3) сыпучий материал, например гранулы 11 минеральных удобрений, поступают на центральную часть диска 1. Гранулы 11 минеральных удобрений (фиг. 3) перемещаются на диске под углом(фиг. 1, 3) по направлению к радиально расположенным на нем фигурным цельным лопаткам 6. При этом, перемещаясь по 2 55532009.10.30 центральной 7 и выходной 8 частям фигурных цельных лопаток 6, гранулы 11 имеют определенный угол подъема(фиг. 3). При вращении диска гранулы 11 минеральных удобрений смещаются к фигурным цельным лопаткам 6. Далее они перемещаются вдоль увеличивающихся по высоте лопаток 6 к их центральной части 7, где и перераспределяются в вертикальной плоскости по высоте лопаток 6, а также и выходным их частям 8. Затем гранулы 11 поступают на пять разделяющихся пластин 9, которые установлены под разными углами 1 2 3 4 5, а также в промежутки 10 между пластинами 9 (фиг. 3). Гранулы 11 минеральных удобрений, попавшие в промежутки 10 между пластинами 9, будут иметь траекторию полета более пологую (траектории 1//1// - 4//4//), чем гранулы, попавшие на пять пластин 9, имеющих разную длину. Гранулы 11, попавшие на самые длинные пластины 9, находящиеся в средней части, полетят дальше (траектория 2/2/ 4/4/), чем гранулы 11, попавшие, например, на нижнюю пластину (траектория 1/1/). Гранулы 11, попавшие на верхнюю пластину 9, полетят под разными углами 5(фиг. 1) и 6 (фиг. 2) в вертикальной и горизонтальной плоскостях (траектория 5/5/,фиг. 3). Таким образом, гранулы 11 минеральных удобрений, попавшие на пластины 9, имеющие разную длину и углы в вертикальной и горизонтальной плоскостях и промежутки 10 между пластинами 9 (фиг. 3), будут иметь различные траектории полета и более равномерно распределяться по площади поля. Преимущества предлагаемой полезной модели заключаются в более равномерном распределении гранулированных минеральных удобрений с близким гранулометрическим составом по площади поля, например, при внесении их под зерновые культуры, за счет чего повышается их урожайность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
