Устройство для измерения тягового сопротивления навесных сельскохозяйственных машин

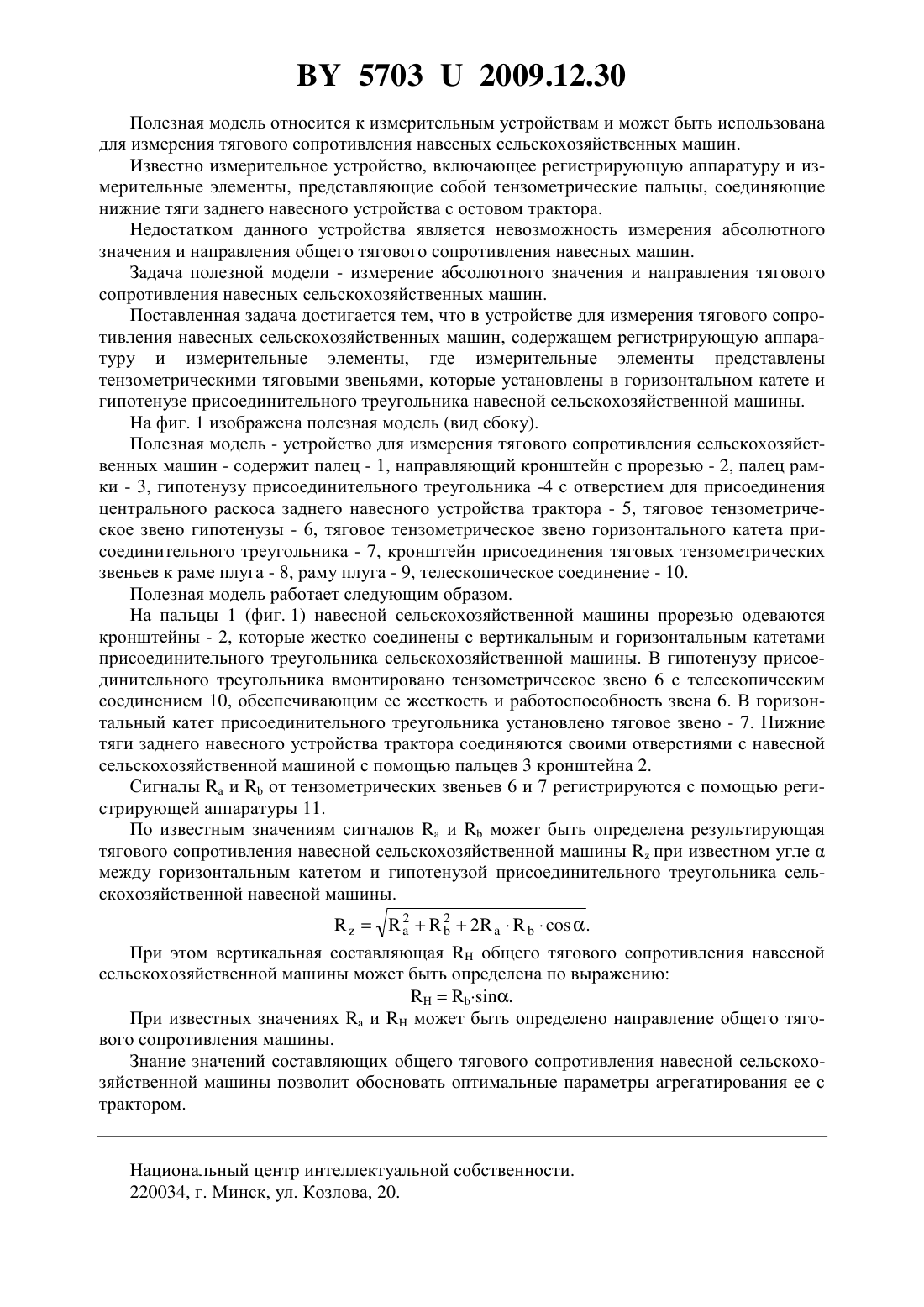

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЯГОВОГО СОПРОТИВЛЕНИЯ НАВЕСНЫХ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Новиков Анатолий Васильевич Дубовик Георгий Сергеевич Зеликов Василий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для измерения тягового сопротивления навесных сельскохозяйственных машин, содержащее регистрирующую аппаратуру и измерительные элементы, отличающееся тем, что измерительные элементы представлены тензометрическими тяговыми звеньями, которые установлены в горизонтальном катете и гипотенузе присоединительного треугольника навесной сельскохозяйственной машины.(56) 1. Матюшонок Д.А. Приборы для исследования плугов Сборник научных трудов Пути совершенствования сельскохозяйственной техники. Вып. 25.- Минск Ураджай, 1973.С. 208-212. 57032009.12.30 Полезная модель относится к измерительным устройствам и может быть использована для измерения тягового сопротивления навесных сельскохозяйственных машин. Известно измерительное устройство, включающее регистрирующую аппаратуру и измерительные элементы, представляющие собой тензометрические пальцы, соединяющие нижние тяги заднего навесного устройства с остовом трактора. Недостатком данного устройства является невозможность измерения абсолютного значения и направления общего тягового сопротивления навесных машин. Задача полезной модели - измерение абсолютного значения и направления тягового сопротивления навесных сельскохозяйственных машин. Поставленная задача достигается тем, что в устройстве для измерения тягового сопротивления навесных сельскохозяйственных машин, содержащем регистрирующую аппаратуру и измерительные элементы, где измерительные элементы представлены тензометрическими тяговыми звеньями, которые установлены в горизонтальном катете и гипотенузе присоединительного треугольника навесной сельскохозяйственной машины. На фиг. 1 изображена полезная модель (вид сбоку). Полезная модель - устройство для измерения тягового сопротивления сельскохозяйственных машин - содержит палец - 1, направляющий кронштейн с прорезью - 2, палец рамки - 3, гипотенузу присоединительного треугольника -4 с отверстием для присоединения центрального раскоса заднего навесного устройства трактора - 5, тяговое тензометрическое звено гипотенузы - 6, тяговое тензометрическое звено горизонтального катета присоединительного треугольника - 7, кронштейн присоединения тяговых тензометрических звеньев к раме плуга - 8, раму плуга - 9, телескопическое соединение - 10. Полезная модель работает следующим образом. На пальцы 1 (фиг. 1) навесной сельскохозяйственной машины прорезью одеваются кронштейны - 2, которые жестко соединены с вертикальным и горизонтальным катетами присоединительного треугольника сельскохозяйственной машины. В гипотенузу присоединительного треугольника вмонтировано тензометрическое звено 6 с телескопическим соединением 10, обеспечивающим ее жесткость и работоспособность звена 6. В горизонтальный катет присоединительного треугольника установлено тяговое звено - 7. Нижние тяги заднего навесного устройства трактора соединяются своими отверстиями с навесной сельскохозяйственной машиной с помощью пальцев 3 кронштейна 2. Сигналыиот тензометрических звеньев 6 и 7 регистрируются с помощью регистрирующей аппаратуры 11. По известным значениям сигналовиможет быть определена результирующая тягового сопротивления навесной сельскохозяйственной машиныпри известном углемежду горизонтальным катетом и гипотенузой присоединительного треугольника сельскохозяйственной навесной машины. 222. При этом вертикальная составляющаяобщего тягового сопротивления навесной сельскохозяйственной машины может быть определена по выражению. При известных значенияхиможет быть определено направление общего тягового сопротивления машины. Знание значений составляющих общего тягового сопротивления навесной сельскохозяйственной машины позволит обосновать оптимальные параметры агрегатирования ее с трактором. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
