Соединение транспортеров сельскохозяйственных машин

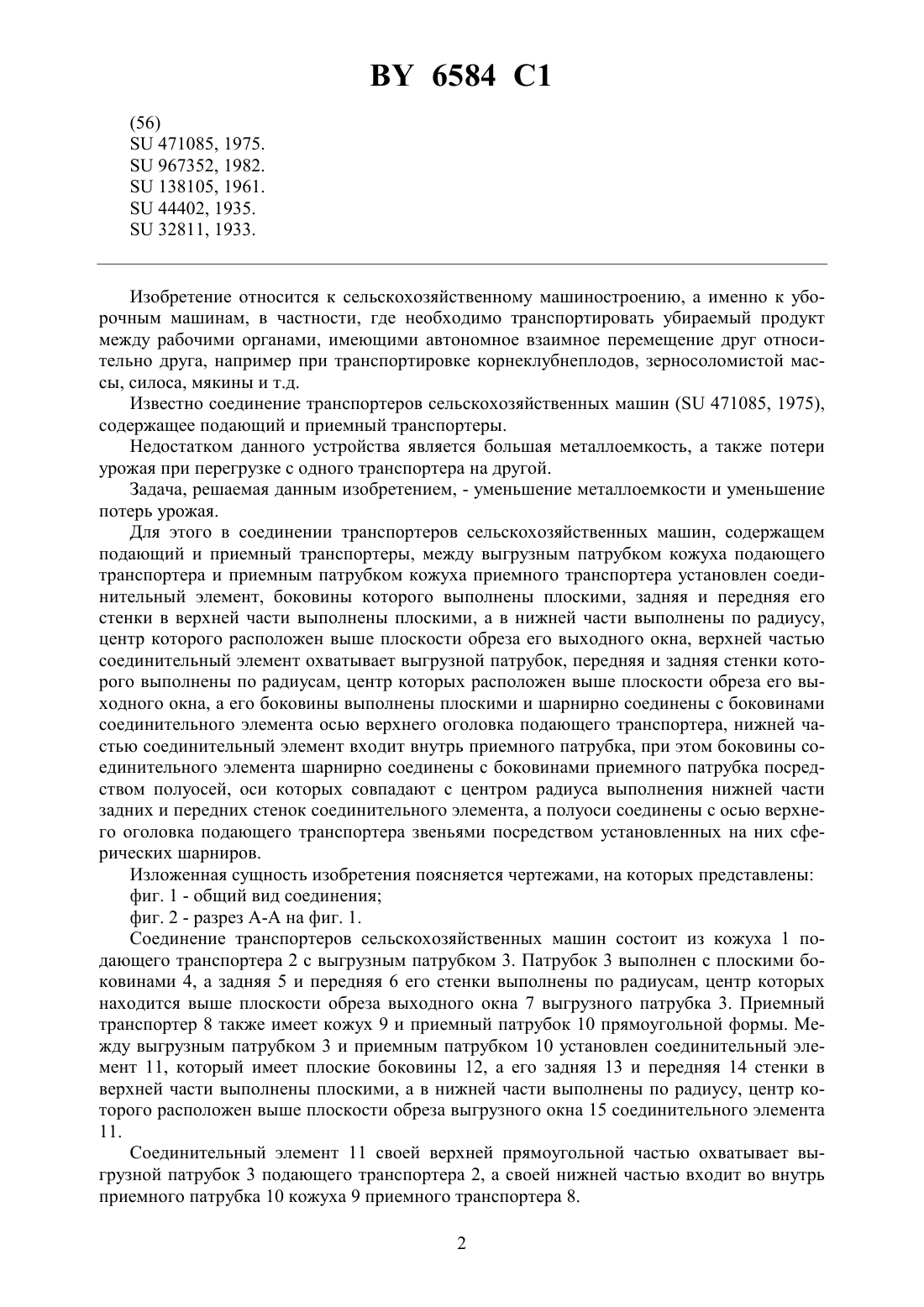

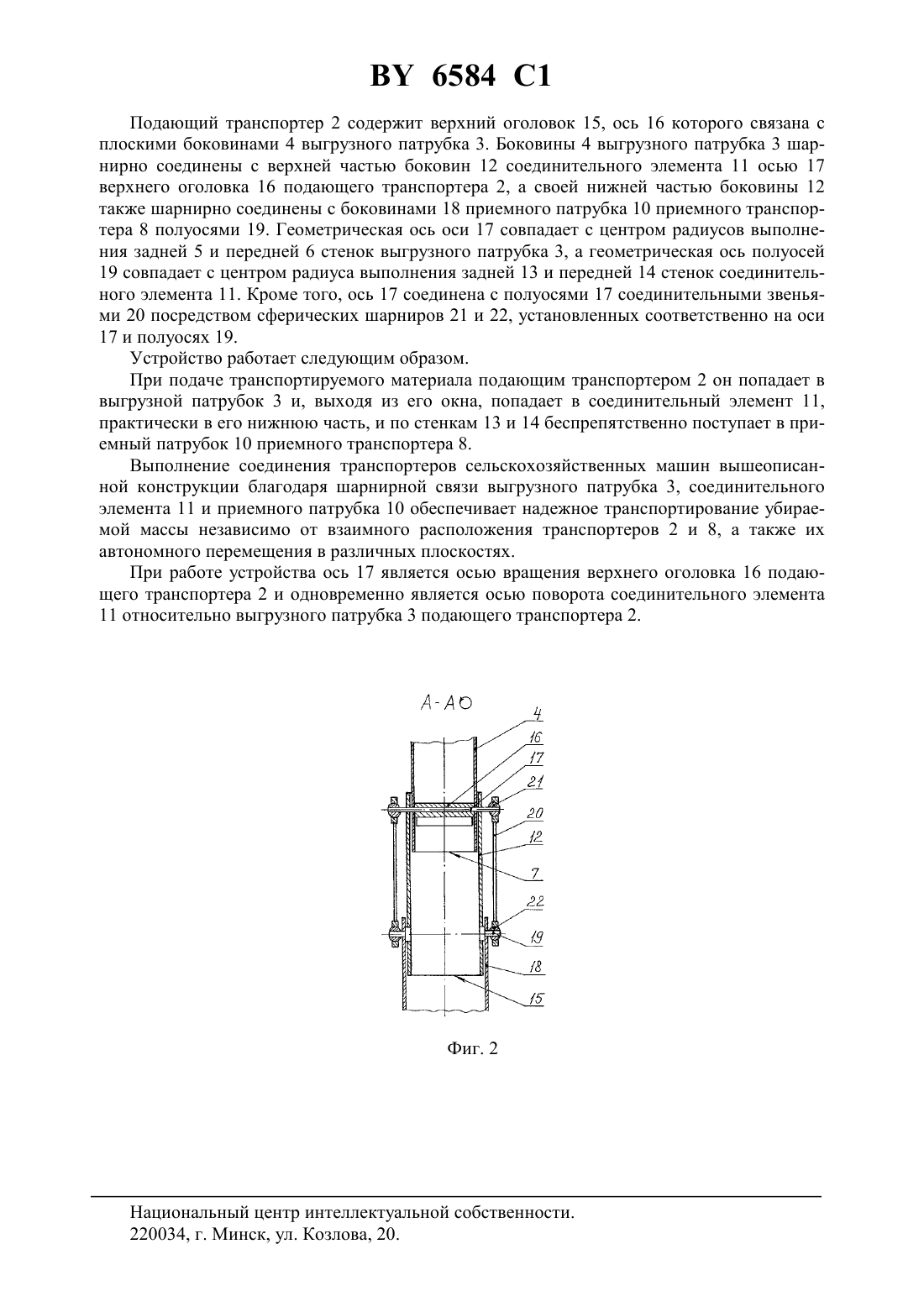

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОЕДИНЕНИЕ ТРАНСПОРТЕРОВ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Цедрик Виктор Иванович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Соединение транспортеров сельскохозяйственных машин, содержащее подающий и приемный транспортеры, отличающееся тем, что между выгрузным патрубком кожуха подающего транспортера и приемным патрубком кожуха приемного транспортера установлен соединительный элемент, боковины которого выполнены плоскими, задняя и передняя его стенки в верхней части выполнены плоскими, а в нижней части выполнены по радиусу, центр которого расположен выше плоскости обреза его выходного окна, верхней частью соединительный элемент охватывает выгрузной патрубок, передняя и задняя стенки которого выполнены по радиусам, центр которых расположен выше плоскости обреза его выходного окна, а его боковины выполнены плоскими и шарнирно соединены с боковинами соединительного элемента осью верхнего оголовка подающего транспортера,нижней частью соединительный элемент входит внутрь приемного патрубка, при этом боковины соединительного элемента шарнирно соединены с боковинами приемного патрубка посредством полуосей, оси которых совпадают с центром радиуса выполнения нижней части задних и передних стенок соединительного элемента, а полуоси соединены с осью верхнего оголовка подающего транспортера звеньями посредством установленных на них сферических шарниров.(56)471085, 1975.967352, 1982.138105, 1961.44402, 1935.32811, 1933. Изобретение относится к сельскохозяйственному машиностроению, а именно к уборочным машинам, в частности, где необходимо транспортировать убираемый продукт между рабочими органами, имеющими автономное взаимное перемещение друг относительно друга, например при транспортировке корнеклубнеплодов, зерносоломистой массы, силоса, мякины и т.д. Известно соединение транспортеров сельскохозяйственных машин ( 471085, 1975),содержащее подающий и приемный транспортеры. Недостатком данного устройства является большая металлоемкость, а также потери урожая при перегрузке с одного транспортера на другой. Задача, решаемая данным изобретением, - уменьшение металлоемкости и уменьшение потерь урожая. Для этого в соединении транспортеров сельскохозяйственных машин, содержащем подающий и приемный транспортеры, между выгрузным патрубком кожуха подающего транспортера и приемным патрубком кожуха приемного транспортера установлен соединительный элемент, боковины которого выполнены плоскими, задняя и передняя его стенки в верхней части выполнены плоскими, а в нижней части выполнены по радиусу,центр которого расположен выше плоскости обреза его выходного окна, верхней частью соединительный элемент охватывает выгрузной патрубок, передняя и задняя стенки которого выполнены по радиусам, центр которых расположен выше плоскости обреза его выходного окна, а его боковины выполнены плоскими и шарнирно соединены с боковинами соединительного элемента осью верхнего оголовка подающего транспортера, нижней частью соединительный элемент входит внутрь приемного патрубка, при этом боковины соединительного элемента шарнирно соединены с боковинами приемного патрубка посредством полуосей, оси которых совпадают с центром радиуса выполнения нижней части задних и передних стенок соединительного элемента, а полуоси соединены с осью верхнего оголовка подающего транспортера звеньями посредством установленных на них сферических шарниров. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид соединения фиг. 2 - разрез А-А на фиг. 1. Соединение транспортеров сельскохозяйственных машин состоит из кожуха 1 подающего транспортера 2 с выгрузным патрубком 3. Патрубок 3 выполнен с плоскими боковинами 4, а задняя 5 и передняя 6 его стенки выполнены по радиусам, центр которых находится выше плоскости обреза выходного окна 7 выгрузного патрубка 3. Приемный транспортер 8 также имеет кожух 9 и приемный патрубок 10 прямоугольной формы. Между выгрузным патрубком 3 и приемным патрубком 10 установлен соединительный элемент 11, который имеет плоские боковины 12, а его задняя 13 и передняя 14 стенки в верхней части выполнены плоскими, а в нижней части выполнены по радиусу, центр которого расположен выше плоскости обреза выгрузного окна 15 соединительного элемента 11. Соединительный элемент 11 своей верхней прямоугольной частью охватывает выгрузной патрубок 3 подающего транспортера 2, а своей нижней частью входит во внутрь приемного патрубка 10 кожуха 9 приемного транспортера 8. 2 6584 1 Подающий транспортер 2 содержит верхний оголовок 15, ось 16 которого связана с плоскими боковинами 4 выгрузного патрубка 3. Боковины 4 выгрузного патрубка 3 шарнирно соединены с верхней частью боковин 12 соединительного элемента 11 осью 17 верхнего оголовка 16 подающего транспортера 2, а своей нижней частью боковины 12 также шарнирно соединены с боковинами 18 приемного патрубка 10 приемного транспортера 8 полуосями 19. Геометрическая ось оси 17 совпадает с центром радиусов выполнения задней 5 и передней 6 стенок выгрузного патрубка 3, а геометрическая ось полуосей 19 совпадает с центром радиуса выполнения задней 13 и передней 14 стенок соединительного элемента 11. Кроме того, ось 17 соединена с полуосями 17 соединительными звеньями 20 посредством сферических шарниров 21 и 22, установленных соответственно на оси 17 и полуосях 19. Устройство работает следующим образом. При подаче транспортируемого материала подающим транспортером 2 он попадает в выгрузной патрубок 3 и, выходя из его окна, попадает в соединительный элемент 11,практически в его нижнюю часть, и по стенкам 13 и 14 беспрепятственно поступает в приемный патрубок 10 приемного транспортера 8. Выполнение соединения транспортеров сельскохозяйственных машин вышеописанной конструкции благодаря шарнирной связи выгрузного патрубка 3, соединительного элемента 11 и приемного патрубка 10 обеспечивает надежное транспортирование убираемой массы независимо от взаимного расположения транспортеров 2 и 8, а также их автономного перемещения в различных плоскостях. При работе устройства ось 17 является осью вращения верхнего оголовка 16 подающего транспортера 2 и одновременно является осью поворота соединительного элемента 11 относительно выгрузного патрубка 3 подающего транспортера 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
