Гравитационно-механический сводообрушитель плохосыпучих материалов для мобильных сельскохозяйственных машин

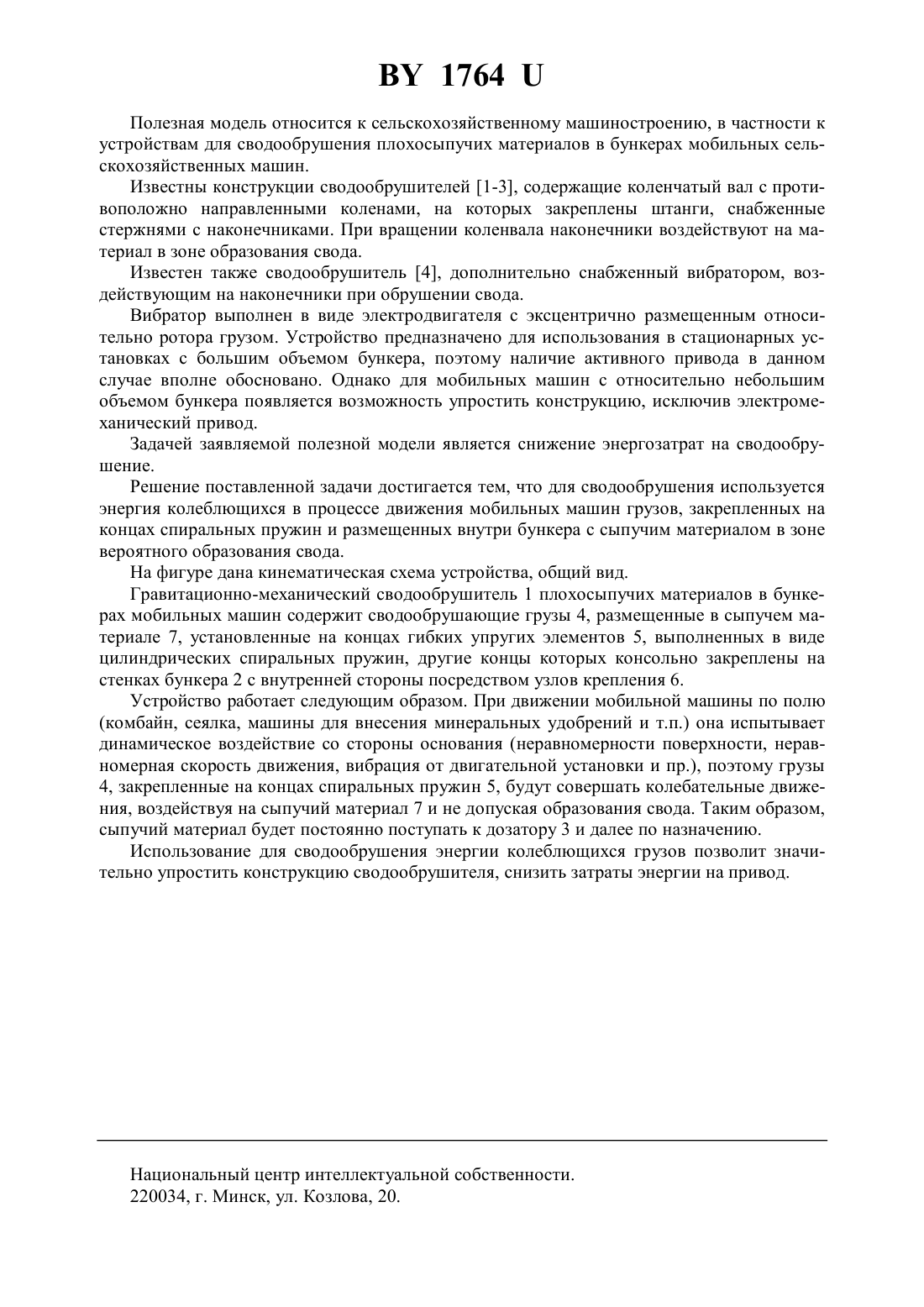

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГРАВИТАЦИОННО-МЕХАНИЧЕСКИЙ СВОДООБРУШИТЕЛЬ ПЛОХОСЫПУЧИХ МАТЕРИАЛОВ ДЛЯ МОБИЛЬНЫХ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Кузьмицкий Александр Васильевич Сергеев Валерий Сергеевич Гурков Игорь Иванович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Гравитационно-механический сводообрушитель плохосыпучих материалов для мобильных сельскохозяйственных машин, включающий бункер для сыпучих материалов,дозаторы и сводообрушающие грузы, отличающийся тем, что сводообрушающие грузы установлены на концах гибких упругих элементов, другие концы которых консольно закреплены на стенках бункера с внутренней стороны. 1764 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для сводообрушения плохосыпучих материалов в бункерах мобильных сельскохозяйственных машин. Известны конструкции сводообрушителей 1-3, содержащие коленчатый вал с противоположно направленными коленами, на которых закреплены штанги, снабженные стержнями с наконечниками. При вращении коленвала наконечники воздействуют на материал в зоне образования свода. Известен также сводообрушитель 4, дополнительно снабженный вибратором, воздействующим на наконечники при обрушении свода. Вибратор выполнен в виде электродвигателя с эксцентрично размещенным относительно ротора грузом. Устройство предназначено для использования в стационарных установках с большим объемом бункера, поэтому наличие активного привода в данном случае вполне обосновано. Однако для мобильных машин с относительно небольшим объемом бункера появляется возможность упростить конструкцию, исключив электромеханический привод. Задачей заявляемой полезной модели является снижение энергозатрат на сводообрушение. Решение поставленной задачи достигается тем, что для сводообрушения используется энергия колеблющихся в процессе движения мобильных машин грузов, закрепленных на концах спиральных пружин и размещенных внутри бункера с сыпучим материалом в зоне вероятного образования свода. На фигуре дана кинематическая схема устройства, общий вид. Гравитационно-механический сводообрушитель 1 плохосыпучих материалов в бункерах мобильных машин содержит сводообрушающие грузы 4, размещенные в сыпучем материале 7, установленные на концах гибких упругих элементов 5, выполненных в виде цилиндрических спиральных пружин, другие концы которых консольно закреплены на стенках бункера 2 с внутренней стороны посредством узлов крепления 6. Устройство работает следующим образом. При движении мобильной машины по полю(комбайн, сеялка, машины для внесения минеральных удобрений и т.п.) она испытывает динамическое воздействие со стороны основания (неравномерности поверхности, неравномерная скорость движения, вибрация от двигательной установки и пр.), поэтому грузы 4, закрепленные на концах спиральных пружин 5, будут совершать колебательные движения, воздействуя на сыпучий материал 7 и не допуская образования свода. Таким образом,сыпучий материал будет постоянно поступать к дозатору 3 и далее по назначению. Использование для сводообрушения энергии колеблющихся грузов позволит значительно упростить конструкцию сводообрушителя, снизить затраты энергии на привод. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
