Устройство для резки волокнистого материала

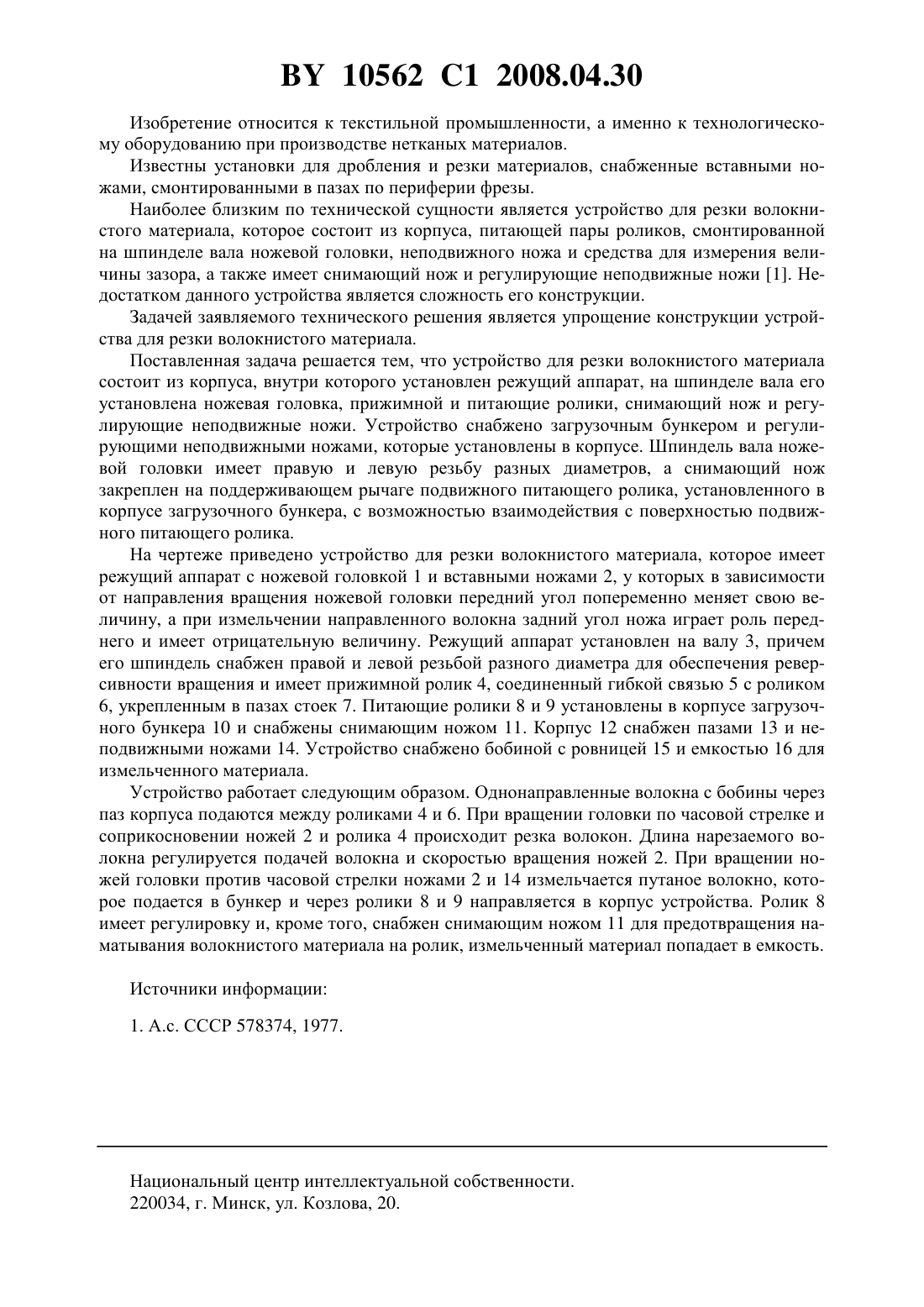

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РЕЗКИ ВОЛОКНИСТОГО МАТЕРИАЛА(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Терешко Юрий Демьянович Екименко Алексей Николаевич Колдаева Светлана Николаевна Колдаев Олег Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) Устройство для резки волокнистого материала, содержащее корпус, внутри которого установлен режущий аппарат, на шпинделе вала которого установлена ножевая головка,прижимной и питающие ролики и снимающий нож, отличающееся тем, что снабжено загрузочным бункером, в корпусе которого установлены питающие ролики, один из которых выполнен подвижным, и неподвижными ножами, установленными в корпусе, причем шпиндель вала ножевой головки имеет правую и левую резьбу разных диаметров, а снимающий нож закреплен на поддерживающем рычаге подвижного питающего ролика и установлен в корпусе загрузочного бункера с возможностью взаимодействия с поверхностью подвижного питающего ролика. 10562 1 2008.04.30 Изобретение относится к текстильной промышленности, а именно к технологическому оборудованию при производстве нетканых материалов. Известны установки для дробления и резки материалов, снабженные вставными ножами, смонтированными в пазах по периферии фрезы. Наиболее близким по технической сущности является устройство для резки волокнистого материала, которое состоит из корпуса, питающей пары роликов, смонтированной на шпинделе вала ножевой головки, неподвижного ножа и средства для измерения величины зазора, а также имеет снимающий нож и регулирующие неподвижные ножи 1. Недостатком данного устройства является сложность его конструкции. Задачей заявляемого технического решения является упрощение конструкции устройства для резки волокнистого материала. Поставленная задача решается тем, что устройство для резки волокнистого материала состоит из корпуса, внутри которого установлен режущий аппарат, на шпинделе вала его установлена ножевая головка, прижимной и питающие ролики, снимающий нож и регулирующие неподвижные ножи. Устройство снабжено загрузочным бункером и регулирующими неподвижными ножами, которые установлены в корпусе. Шпиндель вала ножевой головки имеет правую и левую резьбу разных диаметров, а снимающий нож закреплен на поддерживающем рычаге подвижного питающего ролика, установленного в корпусе загрузочного бункера, с возможностью взаимодействия с поверхностью подвижного питающего ролика. На чертеже приведено устройство для резки волокнистого материала, которое имеет режущий аппарат с ножевой головкой 1 и вставными ножами 2, у которых в зависимости от направления вращения ножевой головки передний угол попеременно меняет свою величину, а при измельчении направленного волокна задний угол ножа играет роль переднего и имеет отрицательную величину. Режущий аппарат установлен на валу 3, причем его шпиндель снабжен правой и левой резьбой разного диаметра для обеспечения реверсивности вращения и имеет прижимной ролик 4, соединенный гибкой связью 5 с роликом 6, укрепленным в пазах стоек 7. Питающие ролики 8 и 9 установлены в корпусе загрузочного бункера 10 и снабжены снимающим ножом 11. Корпус 12 снабжен пазами 13 и неподвижными ножами 14. Устройство снабжено бобиной с ровницей 15 и емкостью 16 для измельченного материала. Устройство работает следующим образом. Однонаправленные волокна с бобины через паз корпуса подаются между роликами 4 и 6. При вращении головки по часовой стрелке и соприкосновении ножей 2 и ролика 4 происходит резка волокон. Длина нарезаемого волокна регулируется подачей волокна и скоростью вращения ножей 2. При вращении ножей головки против часовой стрелки ножами 2 и 14 измельчается путаное волокно, которое подается в бункер и через ролики 8 и 9 направляется в корпус устройства. Ролик 8 имеет регулировку и, кроме того, снабжен снимающим ножом 11 для предотвращения наматывания волокнистого материала на ролик, измельченный материал попадает в емкость. Источники информации 1. А.с. СССР 578374, 1977. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
