Панель для навесных фасадов

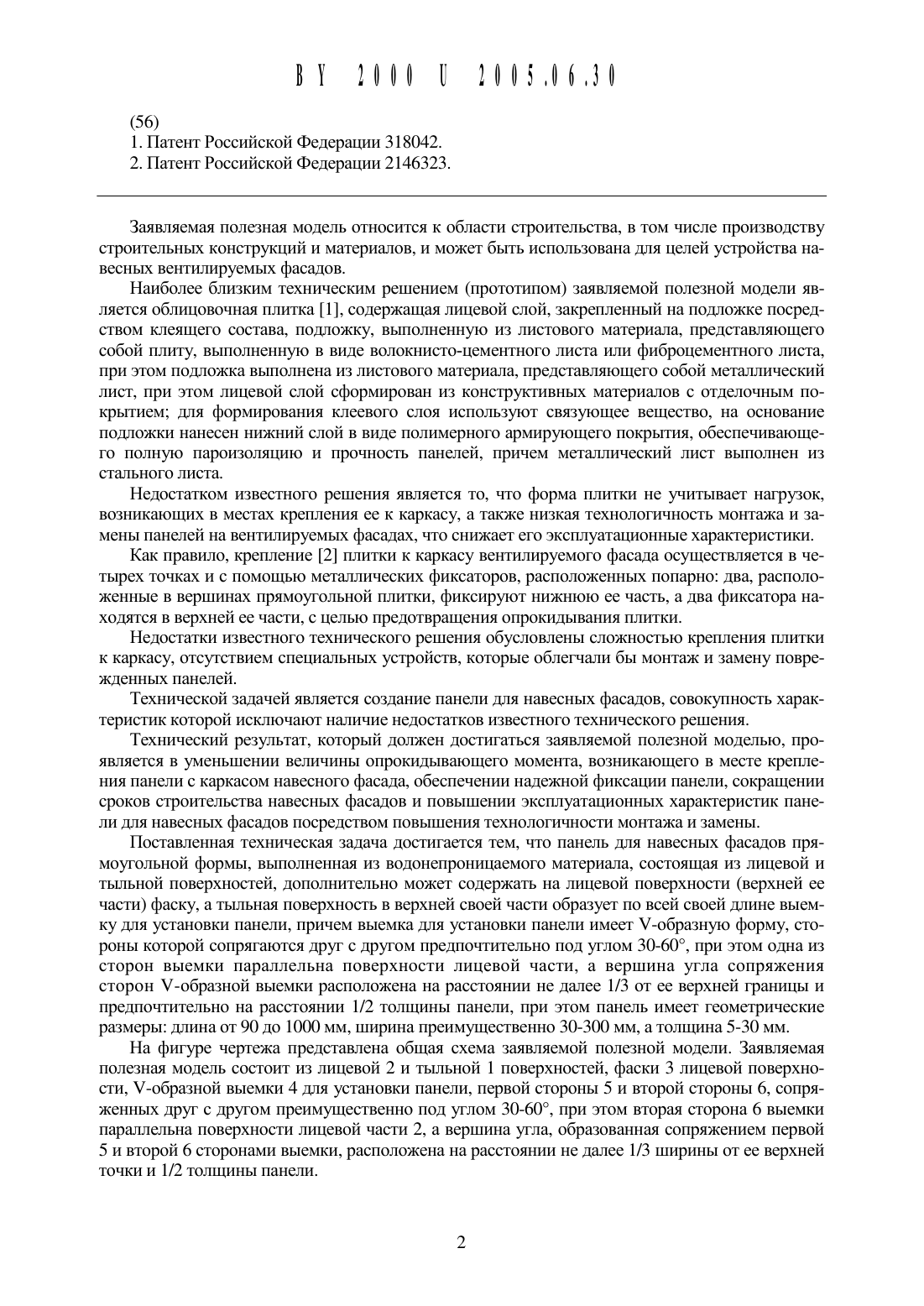

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) ПАНЕЛЬ ДЛЯ НАВЕСНЫХ ФАСАДОВ(72) Автор Кондратьев Иван Николаевич(73) Патентообладатель Общество с ограниченной ответственностью Гидроизолстрой (ВУ)Панель для навесных фасадов прямоугольной формы, выполненная из водонепроницаемого материала, состоящая из лицевой и тыльной поверхностей, отличающаяся тем,ЧТО дополнительно содержит в верхней части лицевой поверхности фаску, а тыльная поверхность в верхней своей части образует по всей своей длине выемку для установки панели, причем выемка для установки панели имеет У-образную форму, стороны которой сопрягаются друг с другом предпочтительно под углом 30-60, при этом одна из сторон выемки параллельна поверхности лицевой части, а верщина угла сопряжения сторон У-образной выемки расположена на расстоянии не далее 1/3 Ширины панели от верхней ее части и предпочтительно на расстоянии 1/2 толщины панели, при этом панель имеет геометрические размеры длина от 90 до 1000 мм, щирина преимущественно 30-300 мм, а толщина 5-30 мм.(56) 1. Патент Российской Федерации 318042. 2. Патент Российской Федерации 2146323.Заявляемая полезная модель относится К области строительства, в том числе производству строительных конструкций и материалов, и может быть использована для целей устройства навесных вентилируемых фасадов.Наиболее близким техническим решением (прототипом) заявляемой полезной модели является облицовочная плитка 1, содержащая лицевой слой, закрепленный на подложке посредством клеящего состава, подложку, выполненную из листового материала, представляющего собой плиту, выполненную в виде волокнисто-цементного листа или фиброцементного листа,при этом подложка выполнена из листового материала, представляющего собой металлический лист, при этом лицевой слой сформирован из конструктивных материалов с отделочным покрытием для формирования клеевого слоя используют связующее вещество, на основание подложки нанесен нижний слой в виде полимерного армирующего покрытия, обеспечивающего полную пароизоляцию и прочность панелей, причем металлический лист выполнен из стального листа.Недостатком известного решения является то, что форма плитки не учитывает нагрузок,возникающих в местах крепления ее к каркасу, а также низкая технологичность монтажа и замены панелей на вентилируемых фасадах, что снижает его эксплуатационные характеристики.Как правило, крепление 2 плитки к каркасу вентилируемого фасада осуществляется в четырех точках и с помощью металлических фиксаторов, расположенных попарно два, расположенные в вершинах прямоугольной плитки, фиксируют нижнюю ее часть, а два фиксатора находятся в верхней ее части, с целью предотвращения опрокидывания плитки.Недостатки известного технического решения обусловлены сложностью крепления плитки к каркасу, отсутствием специальных устройств, которые облегчали бы монтаж и замену поврежденных панелей.Технической задачей является создание панели для навесных фасадов, совокупность характеристик которой исключают наличие недостатков известного технического решения.Технический результат, который должен достигаться заявляемой полезной моделью, проявляется в уменьшении величины опрокидывающего момента, возникающего в месте крепления панели с каркасом навесного фасада, обеспечении надежной фиксации панели, сокращении сроков строительства навесных фасадов и повышении эксплуатационных характеристик панели для навесных фасадов посредством повышения технологичности монтажа и замены.Поставленная техническая задача достигается тем, что панель для навесных фасадов прямоугольной формы, выполненная из водонепроницаемого материала, состоящая из лицевой и тыльной поверхностей, дополнительно может содержать на лицевой поверхности (верхней ее части) фаску, а тыльная поверхность в верхней своей части образует по всей своей длине вь 1 емку для установки панели, причем выемка для установки панели имеет У-образную форму, стороны которой сопрягаются друг с другом предпочтительно под углом 30-60, при этом одна из сторон выемки параллельна поверхности лицевой части, а вершина угла сопряжения сторон У-образной выемки расположена на расстоянии не далее 1/3 от ее верхней границы и предпочтительно на расстоянии 1/2 толщины панели, при этом панель имеет геометрические размеры длина от 90 до 1000 мм, ширина преимущественно 30-300 мм, а толщина 5-30 мм.На фигуре чертежа представлена общая схема заявляемой полезной модели. Заявляемая полезная модель состоит из лицевой 2 и тыльной 1 поверхностей, фаски 3 лицевой поверхности, У-образной выемки 4 для установки панели, первой стороны 5 и второй стороны 6, сопряженных друг с другом преимущественно под углом 30-60, при этом вторая сторона 6 выемки параллельна поверхности лицевой части 2, а вершина угла, образованная сопряжением первой 5 и второй 6 сторонами выемки, расположена на расстоянии не далее 1/3 ширины от ее верхней точки и 1/2 толщины панели.Заявляемая полезная Модель предназначена для устройства поверхностей вентилируемых навесных фасадов произвольных размеров. Для этого применен Модульный принцип формирования конструкции поверхности фасада. Каждая панель устанавливается на профилях, при этом прямоугольная форма панели позволяет обеспечивать ее соприкосновения по всем сторонам с панелями, расположенными вокруг. Полезная модель неподвижно устанавливается на профиле навесного вентилируемого фасада У-образной выемкой 4, при этом нижняя часть второй стороны 6, параллельная лицевой части 2 поверхности панели, установленной сверху, соприкасается с поверхностью фаски 3 лицевой поверхности. Тем самым обеспечивается дополнительная нагрузка, препятствующая опрокидыванию, установленной панели. Дополнительным техническим результатом введения фаски в верхней части панели навесного фасада является повь 1 щение изолирующих свойств панели, так как соприкосновение нижнего края панели с поверхностью фаски, установленной ниже панели, образует препятствие для подтекания воды и атмосферных осадков.Кроме того, наличие У-образной выемки по всей длине панели выполняет функции ребра жесткости, что дополнительно повышает прочностные и эксплуатационные характеристики панели для навесных фасадов. Замена панели осуществляется посредством усилия, приложенного к нижней части панели, в направлении против часовой стрелки и приподнимая панель до освобождения ее от фиксации на профиле навесного фасада. При этом конструкция панели не подвергается какому-либо разрущению или повреждению.Наличие выемки по всей длине тыльной поверхности обеспечивает возможность установки панели при любых формах поверхности профиля навесного вентилируемого фасада. При этом выбор угла сопряжения сторон У-образной выемки препятствует самопроизвольному соскальзь 1 ванию панели с горизонтального профиля, служащего местом установки панели.Наклонная поверхность первой стороны 5 У-образной выемки 4, обращенная в сторону стены, обеспечивает легкость установки и плотное, под тяжестью собственного веса панели,прилегание панели к профилю. Соприкосновение нижней части второй стороны 6, параллельной лицевой части поверхности панели, с поверхностью фаски 3 дополнительно фиксирует панель и препятствует произвольному ее опрокидыванию. Выбор места устройства выемки для установки панели в верхней части навесной панели обеспечивает как отсутствие опрокидь 1 вающего момента, так и необходимость приложения минимального усилия для снятия панели с места крепления.Минимальное усилие для снятия панели с места крепления обеспечивается за счет длины рычага, образованного частью панели, расположенной ниже места крепления панели к горизонтальному профилю. Отношение длины рычага, расположенного ниже места крепления панели, к длине рычага, расположенного выще места крепления панели, составляет 3 1.Геометрические размеры навесной панели определяются как требованиями облегчения монтажа навесных фасадов с использованием обычно применяемых ручных инструментов, так и весовыми характеристиками панелей, обеспечивающими возможность их монтажа без применения грузоподъемных механизмов.Технический результат обеспечивается вновь введенными элементами, каждый из которых является необходимым, а в своей совокупности достаточными для достижения поставленной технической задачи.Авторам и заявителю не известны рещения, которые бы позволяли в своей совокупности добиться аналогичного результата.Заявляемая полезная модель предназначена для устройства поверхностей вентидшруемых навесных фасадов произвольных размеров. Для этого применен модульный принцип формирования конструкции поверхности фасада. Практическая реализация заявляемой полезной модели может быть осуществлена промыщленным способом с использованием известных технологических операций, обычно применяемых в производстве строительных материалов, таких как вибропрессование изделий, склеивание и др.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
