Установка для получения антисептического раствора натрия гипохлорита

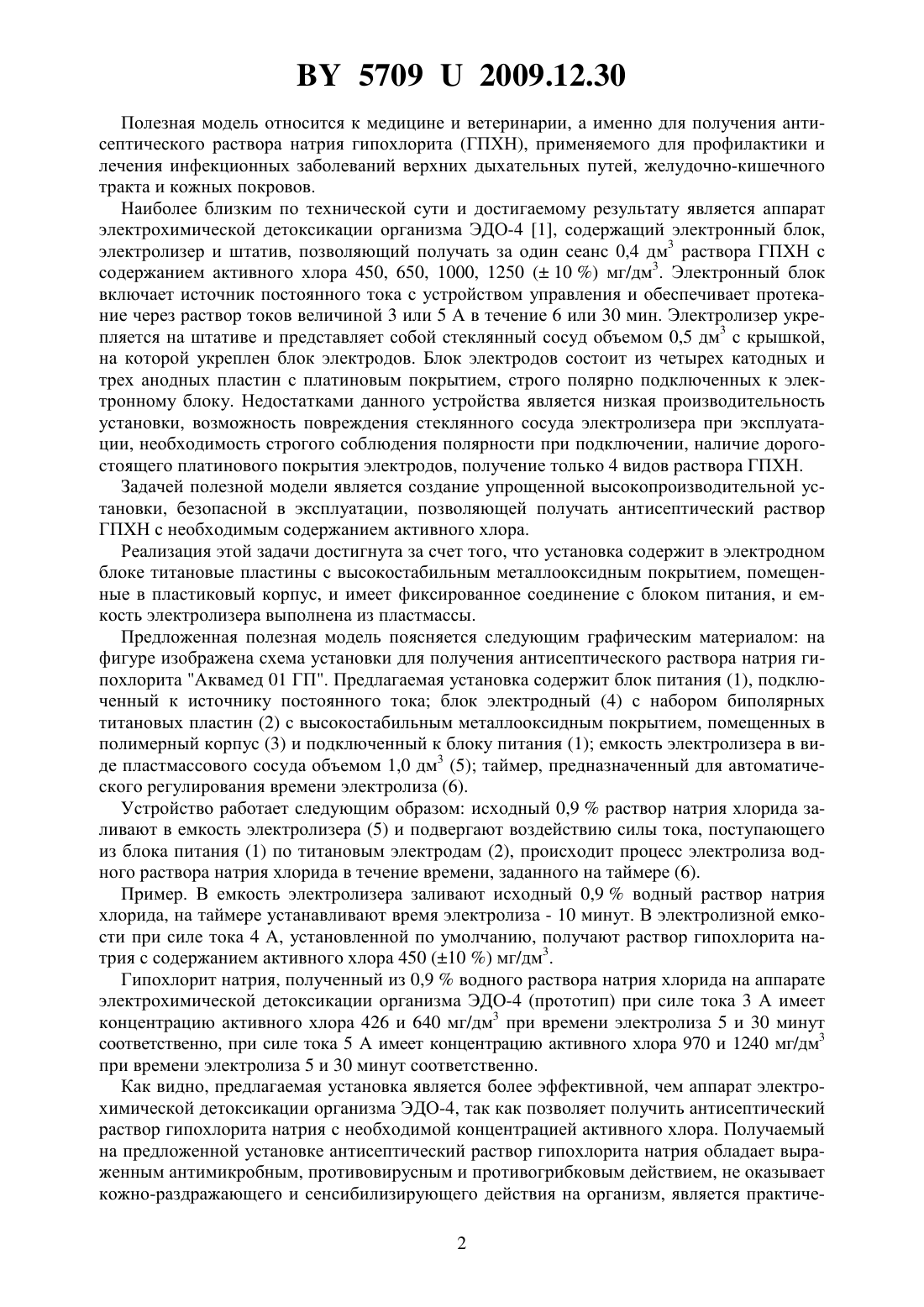

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ АНТИСЕПТИЧЕСКОГО РАСТВОРА НАТРИЯ ГИПОХЛОРИТА(71) Заявители Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет Частное научно-производственное унитарное предприятие Акваприбор(72) Авторы Бурак Иван Иванович Корикова Светлана Ивановна Белко Александр Александрович Миклис Наталья Ивановна Морозов Владимир Семенович(73) Патентообладатели Учреждение образования Витебский государственный ордена Дружбы народов медицинский университет Частное научно-производственное унитарное предприятие Акваприбор(57) Установка для получения антисептического раствора натрия гипохлорита, содержащая блок питания, электродный блок и емкость электролизера, отличающаяся тем, что пластины электродного блока изготовлены из титана с высокостабильным металлооксидным покрытием и помещены в пластиковый корпус, сам электродный блок имеет фиксированное соединение с блоком питания, и емкость электролизера изготовлена из пластмассы.(56) 1. Аппарат электрохимической детоксикации организма БГКЮ.3029.000.00 ПС., С. 22. - Москва, 1995 (прототип). 57092009.12.30 Полезная модель относится к медицине и ветеринарии, а именно для получения антисептического раствора натрия гипохлорита (ГПХН), применяемого для профилактики и лечения инфекционных заболеваний верхних дыхательных путей, желудочно-кишечного тракта и кожных покровов. Наиболее близким по технической сути и достигаемому результату является аппарат электрохимической детоксикации организма ЭДО-4 1, содержащий электронный блок,электролизер и штатив, позволяющий получать за один сеанс 0,4 дм 3 раствора ГПХН с содержанием активного хлора 450, 650, 1000, 1250 ( 10 ) мг/дм 3. Электронный блок включает источник постоянного тока с устройством управления и обеспечивает протекание через раствор токов величиной 3 или 5 А в течение 6 или 30 мин. Электролизер укрепляется на штативе и представляет собой стеклянный сосуд объемом 0,5 дм 3 с крышкой,на которой укреплен блок электродов. Блок электродов состоит из четырех катодных и трех анодных пластин с платиновым покрытием, строго полярно подключенных к электронному блоку. Недостатками данного устройства является низкая производительность установки, возможность повреждения стеклянного сосуда электролизера при эксплуатации, необходимость строгого соблюдения полярности при подключении, наличие дорогостоящего платинового покрытия электродов, получение только 4 видов раствора ГПХН. Задачей полезной модели является создание упрощенной высокопроизводительной установки, безопасной в эксплуатации, позволяющей получать антисептический раствор ГПХН с необходимым содержанием активного хлора. Реализация этой задачи достигнута за счет того, что установка содержит в электродном блоке титановые пластины с высокостабильным металлооксидным покрытием, помещенные в пластиковый корпус, и имеет фиксированное соединение с блоком питания, и емкость электролизера выполнена из пластмассы. Предложенная полезная модель поясняется следующим графическим материалом на фигуре изображена схема установки для получения антисептического раствора натрия гипохлорита Аквамед 01 ГП. Предлагаемая установка содержит блок питания (1), подключенный к источнику постоянного тока блок электродный (4) с набором биполярных титановых пластин (2) с высокостабильным металлооксидным покрытием, помещенных в полимерный корпус (3) и подключенный к блоку питания (1) емкость электролизера в виде пластмассового сосуда объемом 1,0 дм 3 (5) таймер, предназначенный для автоматического регулирования времени электролиза (6). Устройство работает следующим образом исходный 0,9 раствор натрия хлорида заливают в емкость электролизера (5) и подвергают воздействию силы тока, поступающего из блока питания (1) по титановым электродам (2), происходит процесс электролиза водного раствора натрия хлорида в течение времени, заданного на таймере (6). Пример. В емкость электролизера заливают исходный 0,9 водный раствор натрия хлорида, на таймере устанавливают время электролиза - 10 минут. В электролизной емкости при силе тока 4 А, установленной по умолчанию, получают раствор гипохлорита натрия с содержанием активного хлора 450 (10 ) мг/дм 3. Гипохлорит натрия, полученный из 0,9 водного раствора натрия хлорида на аппарате электрохимической детоксикации организма ЭДО-4 (прототип) при силе тока 3 А имеет концентрацию активного хлора 426 и 640 мг/дм 3 при времени электролиза 5 и 30 минут соответственно, при силе тока 5 А имеет концентрацию активного хлора 970 и 1240 мг/дм 3 при времени электролиза 5 и 30 минут соответственно. Как видно, предлагаемая установка является более эффективной, чем аппарат электрохимической детоксикации организма ЭДО-4, так как позволяет получить антисептический раствор гипохлорита натрия с необходимой концентрацией активного хлора. Получаемый на предложенной установке антисептический раствор гипохлорита натрия обладает выраженным антимикробным, противовирусным и противогрибковым действием, не оказывает кожно-раздражающего и сенсибилизирующего действия на организм, является практиче 2 57092009.12.30 ски нетоксичным, малоопасным соединением, применяется для профилактики и лечения инфекционных заболеваний верхних дыхательных путей, желудочно-кишечного тракта и кожных покровов в медицине и ветеринарии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
