Пресс-форма для изготовления алмазоабразивного инструмента

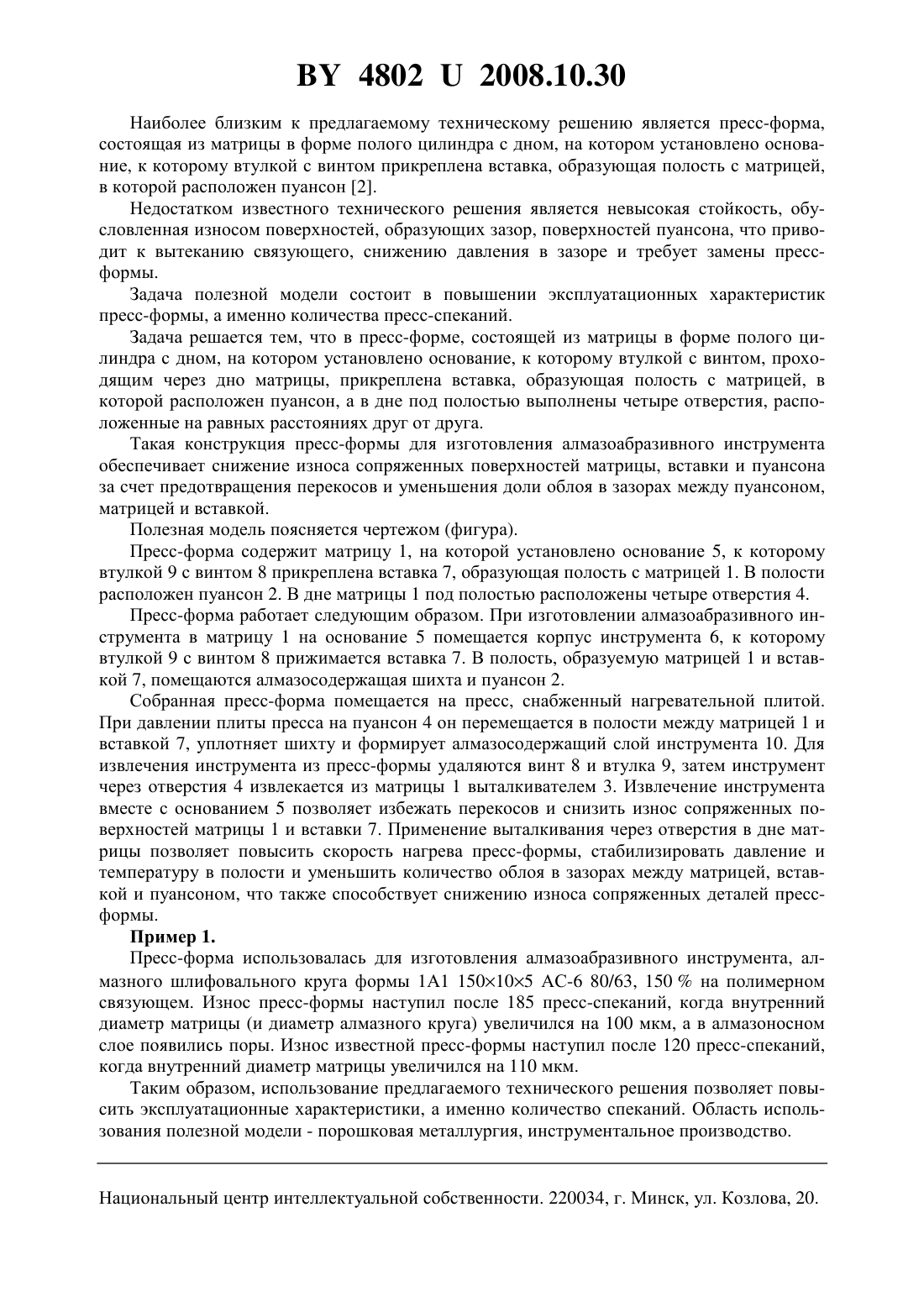

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ АЛМАЗОАБРАЗИВНОГО ИНСТРУМЕНТА(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Кузей Анатолий Михайлович Францкевич Алла Владимировна(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Пресс-форма для изготовления алмазоабразивного инструмента, включающая матрицу в форме полого цилиндра с дном, на котором установлено основание, к которому втулкой с винтом, проходящим через дно матрицы, прикреплена вставка, образующая полость с матрицей, в которой расположен пуансон, отличающаяся тем, что в дне под полостью выполнены четыре отверстия, расположенные на равных расстояниях друг от друга.(56) 1. Захаренко И.П. Алмазные инструменты и процессы обработки. - Киев Наукова думка, 1980. - 213 с. 2. Пресс-формы для алмазоабразивного инструмента / Под ред. П.Т. Шульмана - Киев Наукова думка, 1967. - 92 с. Предполагаемое техническое решение относится к области порошковой металлургии,а именно к получению алмазосодержащих композиционных материалов. Известна пресс-форма, состоящая из матрицы в форме сплошного цилиндра с полостью на торцевой поверхности, в которой расположен пуансон 1. Недостатком известной конструкции является повышенный расход металла, обусловленный необходимостью использовать полость с высотой большей, чем высота инструмента (алмазоабразивного слоя). 48022008.10.30 Наиболее близким к предлагаемому техническому решению является пресс-форма,состоящая из матрицы в форме полого цилиндра с дном, на котором установлено основание, к которому втулкой с винтом прикреплена вставка, образующая полость с матрицей,в которой расположен пуансон 2. Недостатком известного технического решения является невысокая стойкость, обусловленная износом поверхностей, образующих зазор, поверхностей пуансона, что приводит к вытеканию связующего, снижению давления в зазоре и требует замены прессформы. Задача полезной модели состоит в повышении эксплуатационных характеристик пресс-формы, а именно количества пресс-спеканий. Задача решается тем, что в пресс-форме, состоящей из матрицы в форме полого цилиндра с дном, на котором установлено основание, к которому втулкой с винтом, проходящим через дно матрицы, прикреплена вставка, образующая полость с матрицей, в которой расположен пуансон, а в дне под полостью выполнены четыре отверстия, расположенные на равных расстояниях друг от друга. Такая конструкция пресс-формы для изготовления алмазоабразивного инструмента обеспечивает снижение износа сопряженных поверхностей матрицы, вставки и пуансона за счет предотвращения перекосов и уменьшения доли облоя в зазорах между пуансоном,матрицей и вставкой. Полезная модель поясняется чертежом (фигура). Пресс-форма содержит матрицу 1, на которой установлено основание 5, к которому втулкой 9 с винтом 8 прикреплена вставка 7, образующая полость с матрицей 1. В полости расположен пуансон 2. В дне матрицы 1 под полостью расположены четыре отверстия 4. Пресс-форма работает следующим образом. При изготовлении алмазоабразивного инструмента в матрицу 1 на основание 5 помещается корпус инструмента 6, к которому втулкой 9 с винтом 8 прижимается вставка 7. В полость, образуемую матрицей 1 и вставкой 7, помещаются алмазосодержащая шихта и пуансон 2. Собранная пресс-форма помещается на пресс, снабженный нагревательной плитой. При давлении плиты пресса на пуансон 4 он перемещается в полости между матрицей 1 и вставкой 7, уплотняет шихту и формирует алмазосодержащий слой инструмента 10. Для извлечения инструмента из пресс-формы удаляются винт 8 и втулка 9, затем инструмент через отверстия 4 извлекается из матрицы 1 выталкивателем 3. Извлечение инструмента вместе с основанием 5 позволяет избежать перекосов и снизить износ сопряженных поверхностей матрицы 1 и вставки 7. Применение выталкивания через отверстия в дне матрицы позволяет повысить скорость нагрева пресс-формы, стабилизировать давление и температуру в полости и уменьшить количество облоя в зазорах между матрицей, вставкой и пуансоном, что также способствует снижению износа сопряженных деталей прессформы. Пример 1. Пресс-форма использовалась для изготовления алмазоабразивного инструмента, алмазного шлифовального круга формы 1 А 1 150105 АС-6 80/63, 150 на полимерном связующем. Износ пресс-формы наступил после 185 пресс-спеканий, когда внутренний диаметр матрицы (и диаметр алмазного круга) увеличился на 100 мкм, а в алмазоносном слое появились поры. Износ известной пресс-формы наступил после 120 пресс-спеканий,когда внутренний диаметр матрицы увеличился на 110 мкм. Таким образом, использование предлагаемого технического решения позволяет повысить эксплуатационные характеристики, а именно количество спеканий. Область использования полезной модели - порошковая металлургия, инструментальное производство. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
