Трансформируемый термический экран

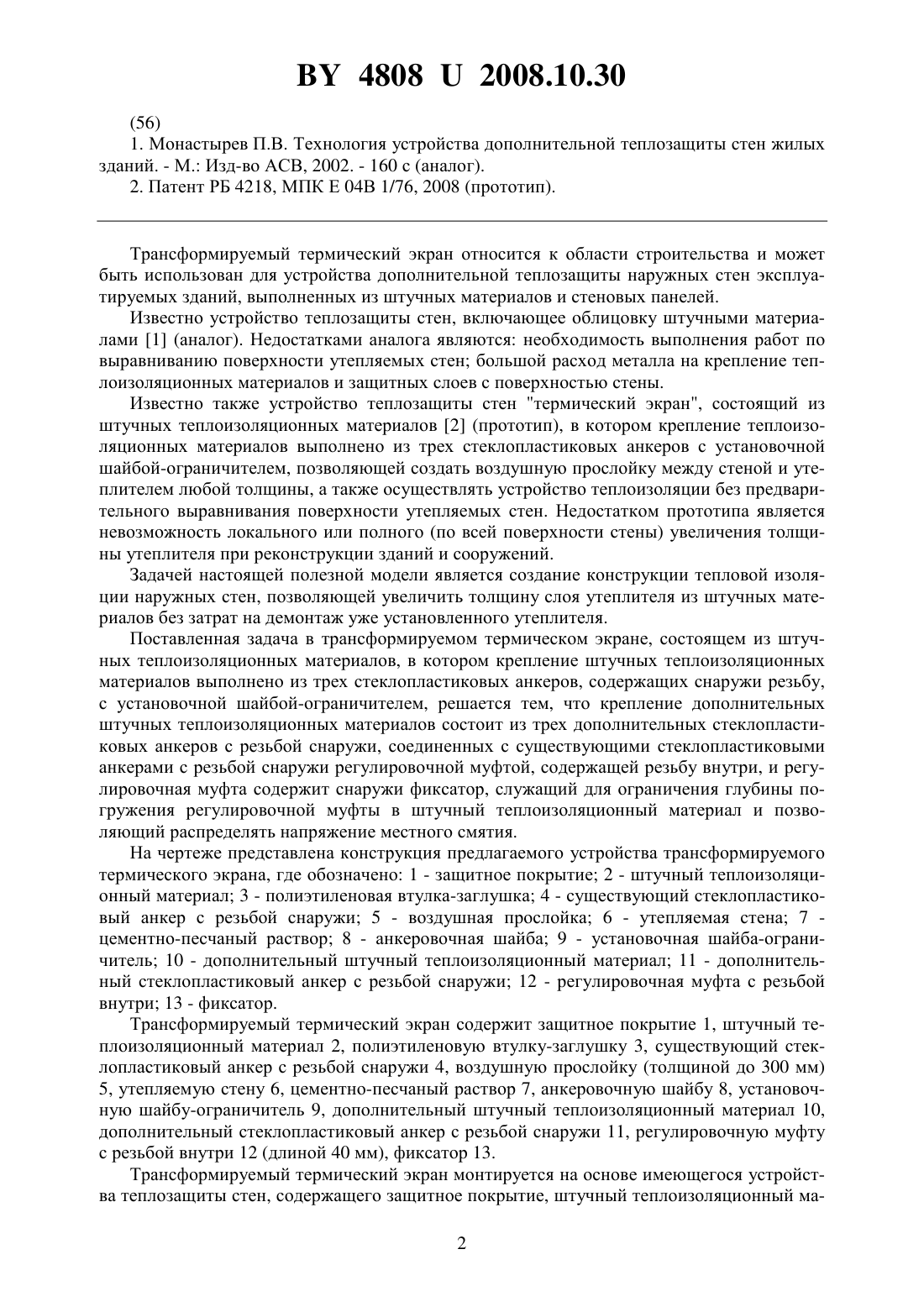

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Черноиван Вячеслав Николаевич Новосельцев Владимир Геннадьевич Черноиван Николай Вячеславович Калюхович Ирина Николаевна Черноиван Анна Вячеславовна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Трансформируемый термический экран, состоящий из штучных теплоизоляционных материалов, в котором крепление штучных теплоизоляционных материалов выполнено из трех стеклопластиковых анкеров, содержащих снаружи резьбу, с установочной шайбой-ограничителем, отличающийся тем, что крепление дополнительных штучных теплоизоляционных материалов состоит из трех дополнительных стеклопластиковых анкеров с резьбой снаружи, соединенных с существующими стеклопластиковыми анкерами с резьбой снаружи регулировочной муфтой, содержащей резьбу внутри. 2. Трансформируемый термический экран по п. 1, отличающийся тем, что регулировочная муфта содержит снаружи фиксатор, служащий для ограничения глубины погружения регулировочной муфты в штучный теплоизоляционный материал и позволяющий распределять напряжение местного смятия.(56) 1. Монастырев П.В. Технология устройства дополнительной теплозащиты стен жилых зданий. - М. Изд-во АСВ, 2002. - 160 с (аналог). 2. Патент РБ 4218, МПК Е 04 В 1/76, 2008 (прототип). Трансформируемый термический экран относится к области строительства и может быть использован для устройства дополнительной теплозащиты наружных стен эксплуатируемых зданий, выполненных из штучных материалов и стеновых панелей. Известно устройство теплозащиты стен, включающее облицовку штучными материалами 1 (аналог). Недостатками аналога являются необходимость выполнения работ по выравниванию поверхности утепляемых стен большой расход металла на крепление теплоизоляционных материалов и защитных слоев с поверхностью стены. Известно также устройство теплозащиты стен термический экран, состоящий из штучных теплоизоляционных материалов 2 (прототип), в котором крепление теплоизоляционных материалов выполнено из трех стеклопластиковых анкеров с установочной шайбой-ограничителем, позволяющей создать воздушную прослойку между стеной и утеплителем любой толщины, а также осуществлять устройство теплоизоляции без предварительного выравнивания поверхности утепляемых стен. Недостатком прототипа является невозможность локального или полного (по всей поверхности стены) увеличения толщины утеплителя при реконструкции зданий и сооружений. Задачей настоящей полезной модели является создание конструкции тепловой изоляции наружных стен, позволяющей увеличить толщину слоя утеплителя из штучных материалов без затрат на демонтаж уже установленного утеплителя. Поставленная задача в трансформируемом термическом экране, состоящем из штучных теплоизоляционных материалов, в котором крепление штучных теплоизоляционных материалов выполнено из трех стеклопластиковых анкеров, содержащих снаружи резьбу,с установочной шайбой-ограничителем, решается тем, что крепление дополнительных штучных теплоизоляционных материалов состоит из трех дополнительных стеклопластиковых анкеров с резьбой снаружи, соединенных с существующими стеклопластиковыми анкерами с резьбой снаружи регулировочной муфтой, содержащей резьбу внутри, и регулировочная муфта содержит снаружи фиксатор, служащий для ограничения глубины погружения регулировочной муфты в штучный теплоизоляционный материал и позволяющий распределять напряжение местного смятия. На чертеже представлена конструкция предлагаемого устройства трансформируемого термического экрана, где обозначено 1 - защитное покрытие 2 - штучный теплоизоляционный материал 3 - полиэтиленовая втулка-заглушка 4 - существующий стеклопластиковый анкер с резьбой снаружи 5 - воздушная прослойка 6 - утепляемая стена 7 цементно-песчаный раствор 8 - анкеровочная шайба 9 - установочная шайба-ограничитель 10 - дополнительный штучный теплоизоляционный материал 11 - дополнительный стеклопластиковый анкер с резьбой снаружи 12 - регулировочная муфта с резьбой внутри 13 - фиксатор. Трансформируемый термический экран содержит защитное покрытие 1, штучный теплоизоляционный материал 2, полиэтиленовую втулку-заглушку 3, существующий стеклопластиковый анкер с резьбой снаружи 4, воздушную прослойку (толщиной до 300 мм) 5, утепляемую стену 6, цементно-песчаный раствор 7, анкеровочную шайбу 8, установочную шайбу-ограничитель 9, дополнительный штучный теплоизоляционный материал 10,дополнительный стеклопластиковый анкер с резьбой снаружи 11, регулировочную муфту с резьбой внутри 12 (длиной 40 мм), фиксатор 13. Трансформируемый термический экран монтируется на основе имеющегося устройства теплозащиты стен, содержащего защитное покрытие, штучный теплоизоляционный ма 2 48082008.10.30 териал 2, полиэтиленовую втулку-заглушку, существующий стеклопластиковый анкер с резьбой снаружи 4, воздушную прослойку (толщиной до 300 мм) 5, утепляемую стену 6,цементно-песчаный раствор 7, анкеровочную шайбу 8, установочную шайбу-ограничитель 9. Установка трансформируемого термического экрана осуществляется следующим образом. Вынимаются все полиэтиленовые втулки-заглушки, закрывающие существующие стеклопластиковые анкера с резьбой снаружи 4. Затем на каждый существующий стеклопластиковый анкер с резьбой снаружи 4 навинчивается регулировочная муфта с резьбой внутри 12 (длиной 40 мм) до упора фиксатора 13 в штучный теплоизоляционный материал 2. Далее в регулировочные муфты с резьбой внутри 12 навинчиваются дополнительные стеклопластиковые анкера с резьбой снаружи 11, а на них навешивается дополнительный штучный теплоизоляционный материал 10. После этого выполняется защитное покрытие 1 и на концы дополнительных стеклопластиковых анкеров с резьбой снаружи 11 надеваются полиэтиленовые втулки-заглушки 3. Технико-экономический эффект заключается в снижении затрат при локальном или полном увеличении толщины утеплителя при реконструкции зданий и сооружений за счет отсутствия затрат на демонтаж уже установленного утеплителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
